AEL-WPP Aplicación de Centrales Eólicas con Generador de Inducción Doblemente Alimentado, Controlada desde Computador (PC)

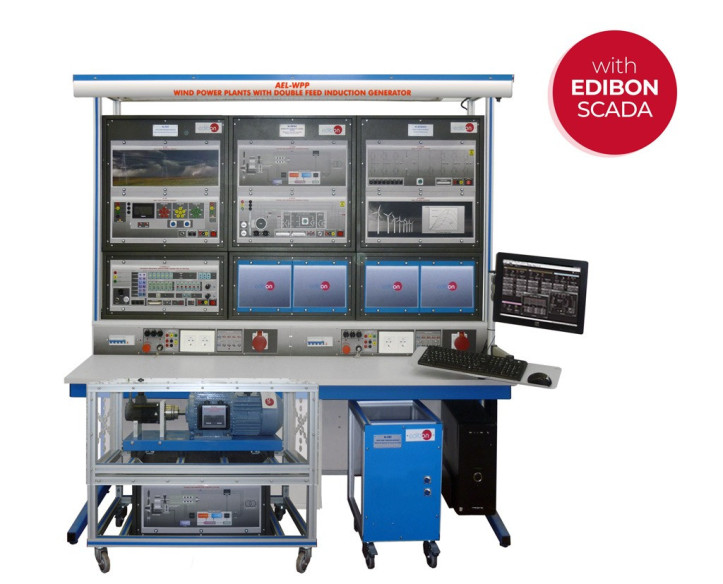

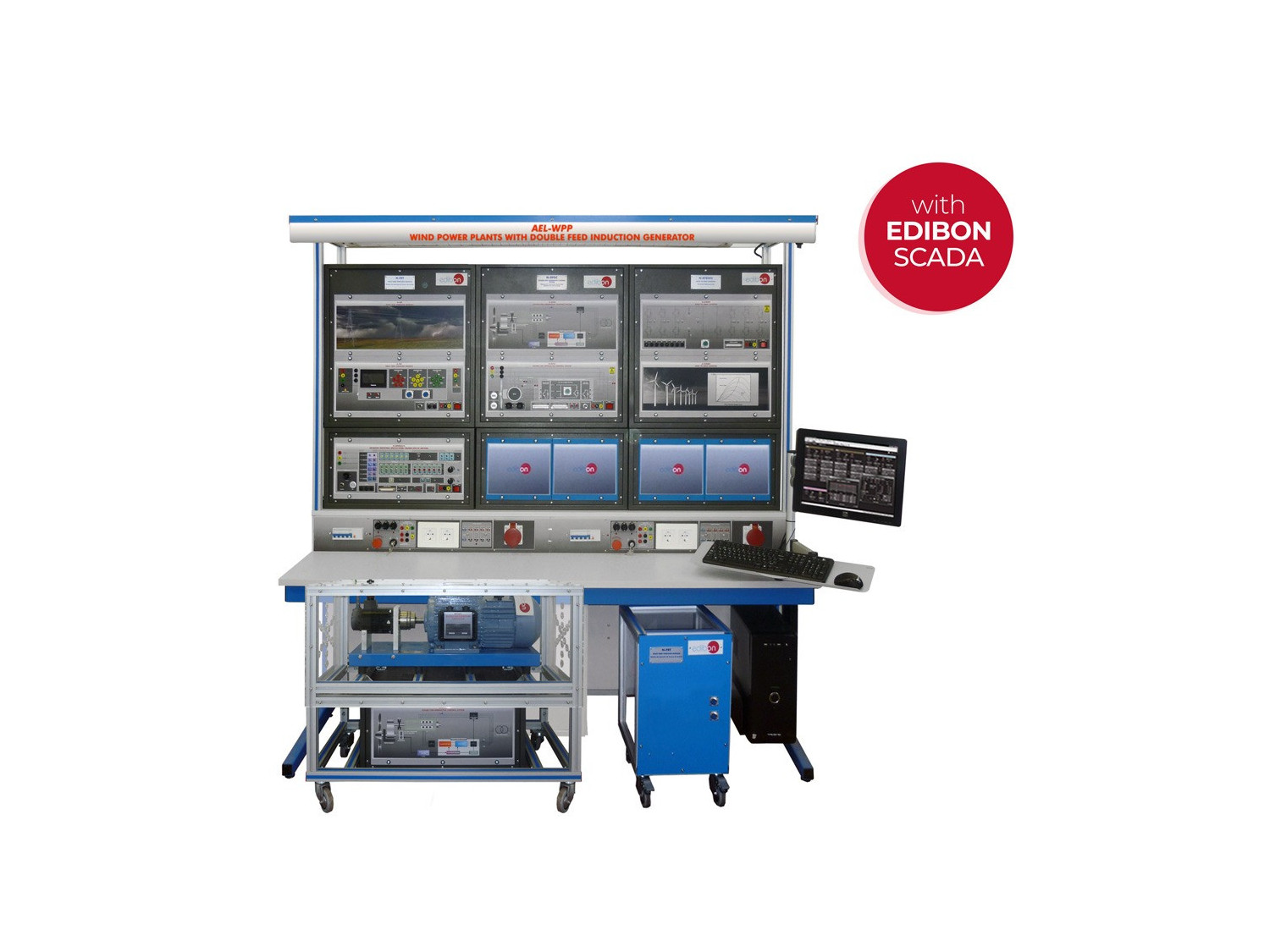

La Aplicación de Centrales Eólicas con Generador de Inducción Doblemente Alimentado, "AEL-WPP", se utiliza para investigar el diseño y funcionamiento de las centrales eólicas modernas. El "AEL-WPP" consiste en un motor principal que impulsa un generador de inducción doblemente alimentado (como un generador para la central eólica).

La estación de potencia incluye un Sistema de Control SCADA el cual permite lo siguiente:

• Por una parte, el SCADA permite al usuario configurar la curva de viento deseada para el experimento. Una vez configurada la curva de viento y el usuario inicia el experimento, el software controla automáticamente el motor "AEL-SERIN/CA-1K" para generar las mismas condiciones de viento configuradas por el usuario.

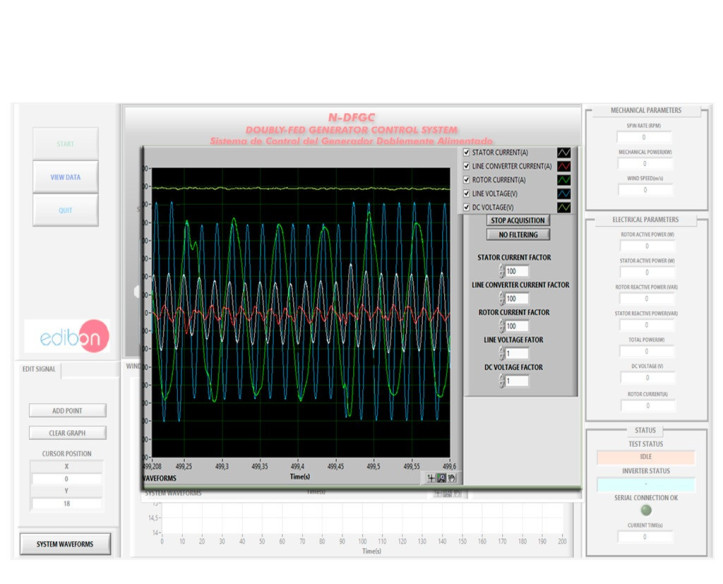

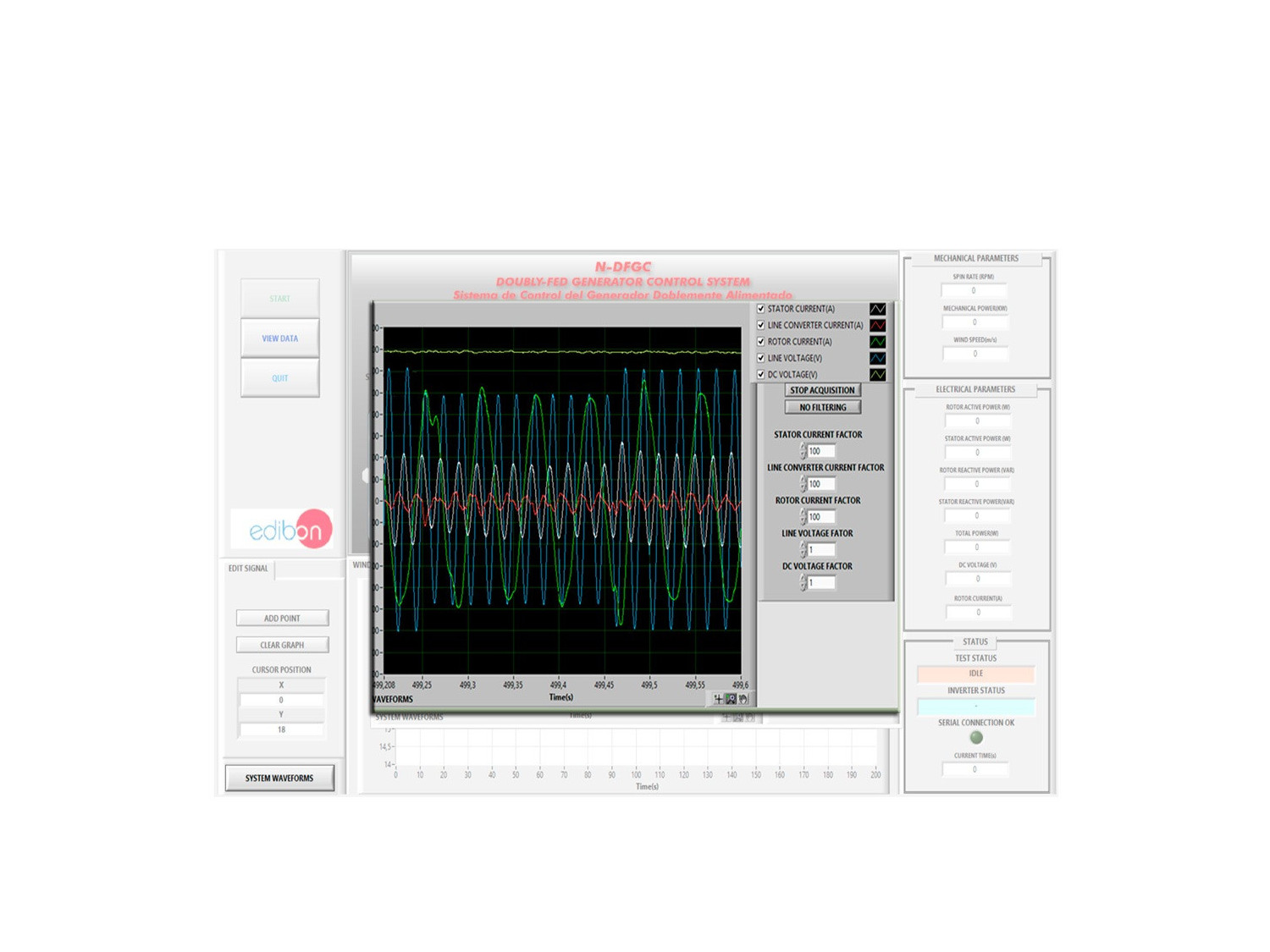

• Por otra parte, el SCADA permite visualizar las señales y medidas más importantes de los sistemas (corriente del rotor, corriente del estator, voltaje de la línea, voltaje del bus de CC del inversor back-to-back, valor de la potencia activa y reactiva del rotor, potencia activa y reactiva del estator, potencia activa y reactiva total, velocidad del eje del generador…).
• El software también permite a los usuarios guardar los datos de los experimentos y analizar los resultados después mediante un visualizador de datos incluido con el software. El formato de datos de los archivos guardados es compatible con Microsoft Excel.
• Por último, el software SCADA permite realizar simulaciones de huecos de tensión en la red eléctrica que da suministro al generador de inducción doblemente alimentado. Es posible simular huecos del 20%, 40% y 60% así como especificar el tiempo de inyección del hueco de tensión. Gracias a esta simulación es posible comprender, de una forma segura y eficiente, los diferentes fenómenos a los que se ven sometidos este tipo de turbinas eólicas. La gran ventaja de poder simular los huecos de tensión es que en ningún caso la máquina se verá sometida a daño alguno.

Este equipo controlado por computador se suministra con el Sistema EDIBON de Control desde Computador (PC), SCADA, e incluye: el equipo + paquetes de software de adquisición y gestión de datos controlados desde computador, para controlar el proceso y todos los parámetros involucrados.
