Descripción General

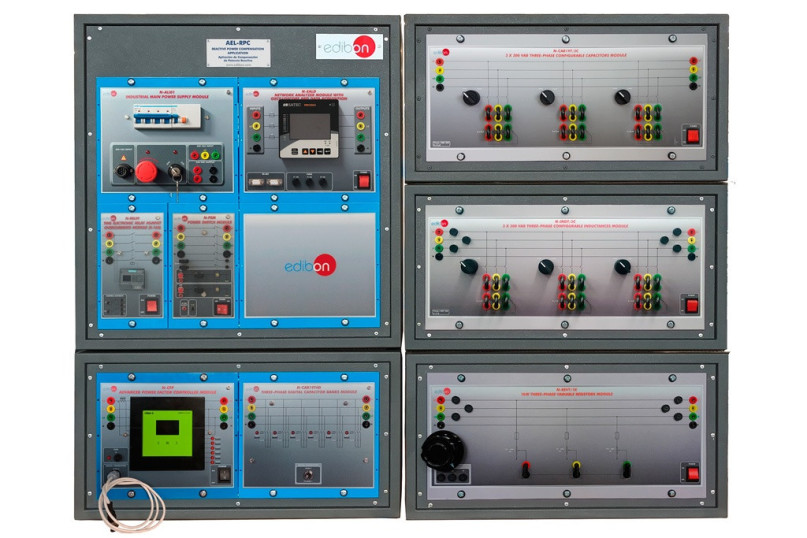

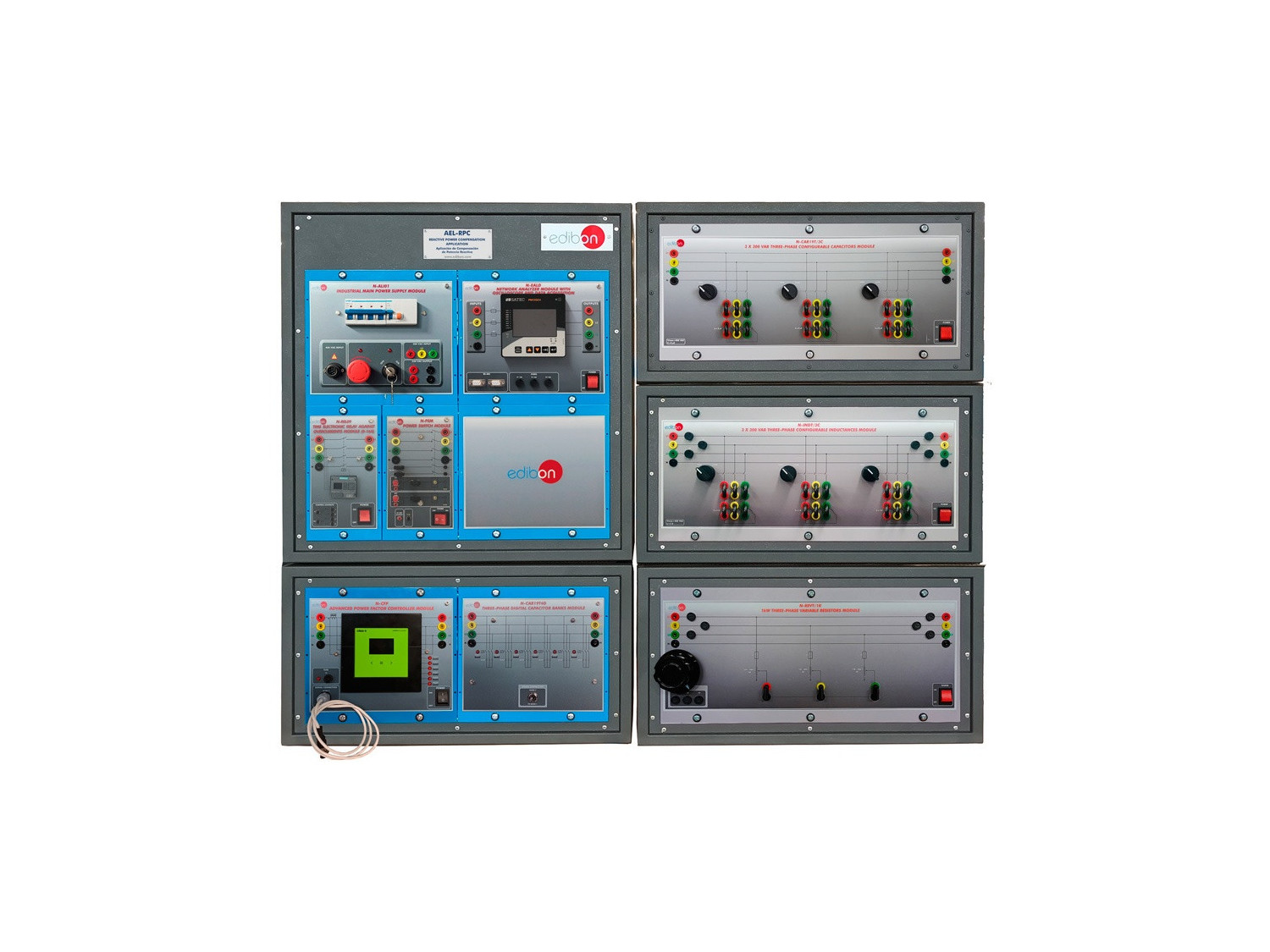

La Aplicación de Compensación de Potencia Reactiva, "'AEL-RPC'', ha sido diseñada para estudiar los efectos de la potencia reactiva en circuitos de CA, debido a cargas reactivas, y los procesos de compensación.

La potencia reactiva se puede describir como la cantidad de potencia "no utilizada" generada o consumida por componentes reactivos, tales como inductores o condensadores en un sistema o circuito de CA. El factor de potencia (PF) se define como la relación entre potencia activa en vatios y la potencia aparente en voltios-amperios e indica con qué eficiencia se está empleando la electricidad, por lo que cuanto más se acerque a 1 mayor eficiencia eléctrica.

La aplicación "AEL-RPC" incluye todo tipo de cargas variables (resistivas, inductivas y capacitivas) para estudiar la corrección del factor de potencia. En sistemas de potencia reales prácticamente todos los circuitos son inductivos por lo que la corrección se lleva cabo implementando cargas capacitivas con diferentes configuraciones. También se incluye un analizador de redes para medir los parámetros eléctricos ( corrientes, tensiones, frecuencia, potencias,factor de potencia etc) que el usuario debe conocer para el propósito previamente mencionado. Además se incluyen un relé de sobrecorriente y un interruptor de potencia como dispositivos de protección.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Cableado de la conexión estrella y triángulo de carga capacitiva e inductiva.
  2. Configuración y testeo del relé de sobrecorriente y del interruptor de potencia.
  3. Medida de la potencia activa consumida por un receptor en un circuito resistivo.
  4. Medida de la potencia reactiva consumida por un receptor en un circuito inductivo puro.
  5. Medida de la potencia reactiva consumida por un receptor en un circuito capacitivo puro.
  6. Medida de la potencia aparente, activa y reactiva consumida por un receptor en un circuito RL.
  7. Medida del factor de potencia de un receptor en un circuito RL.
  8. Cálculo y cableado de la carga capacitiva necesaria para llevar a cabo la corrección del factor de potencia apropiado.
  9. Comparación de la potencia activa consumida después de la compensación.
  10. Comparación de la potencia reactiva consumida después de la compensación.
  11. Medida del factor de potencia después de la compensación.
  12. Determinación de la primera y segunda potencias máximas.
  13. Determinación de la máxima potencia en caso de carga asimétrica.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

Ejercicios prácticos con el Software de Sistema de Control y Adquisición de Datos de Máquinas Eléctricas, con SCADA, recomendado "EM-SCADA":

  1. Monitorización en tiempo real de los valores RMS de corriente y tensión.
  2. Monitorización en tiempo real de las formas de onda de corriente y tensión.
  3. Monitorización en tiempo real de los resultados.
  4. Obtención de los resultados almacenados.

Otras posibilidades que pueden realizarse con este equipo:

  1. El usuario puede realizar otros ejercicios diseñados por él mismo.
