AEL-TI-04 Aplicación de Líneas de Transmisión Subterráneas

5.1.3.2.- TRANSMISIÓN DE POTENCIA
UNDERGROUND TRANSMISSION LINES APPLICATION - AEL-TI-04

SISTEMAS INNOVADORES

La Aplicación de Líneas de Transmisión Subterráneas, "AEL-TI-04", ha sido diseñada para el estudio de las características más importantes de las líneas de transmisión subterráneas tales como su longitud crítica, capacidad, impedancia característica, pérdidas de energía, etc.

Ver descripción general

Expansiones

ICAI

Software Interactivo para Enseñanza Asistida desde Computador

NOTICIAS RELACIONADAS

Laboratorio respaldado por el Colegio Oficial de Ingenieros Técnicos Industriales (España)
Laboratorio respaldado por el Colegio Oficial de Ingenieros Técnicos Industriales (España)
En EDIBON, reafirmamos nuestro compromiso con el avance de las energías limpias y renovables, con un enfoque especial en el hidrógeno verde como motor clave para un futuro más sostenible.
Leer más
Reciclaje y sistemas de almacenamiento de energía
Reciclaje y sistemas de almacenamiento de energía
El auge de los vehículos eléctricos (VE) ha cobrado un considerable impulso a nivel mundial, prometiendo una reducción en las emisiones de gases de efecto invernadero y un camino hacia un futuro más sostenible. Sin embargo, a medida que la demanda de VE acelera, también lo hace la necesidad de...
Leer más
EDIBON y su compromiso con las Skills Europeas
EDIBON y su compromiso con las Skills Europeas
En EDIBON, estamos comprometidos con impulsar las capacidades como un pilar estratégico para la competitividad y el bienestar social de la Unión Europea. La capacitación adecuada de la ciudadanía no solo refuerza la economía, sino que también permite a las personas participar plenamente en la...
Leer más
Setting up in Papua New Guinea
Setting up in Papua New Guinea
We have traveled to Oceania to make an installation in Papua New Guinea. There we have installed our Analysis of Three-phase Power Lines Application, (AEL-TI-01), our Distribution Transfomer with Motor Regulation Application (AEL-TI-02), Arc Suppression Coil Application (AEL-TI- 03), Underground...
Leer más
Setting up at Béjaia University
Setting up at Béjaia University
We have traveled to the Béjaia University to install several of our equipment in the areas of Electrical Engineering and Heat Transfer.
Leer más
SMART GRID. ¿Cómo funciona?
SMART GRID. ¿Cómo funciona?
With the new smart bidirectional meters, all protection and control devices and the wide use of Internet, the grid has become an intelligent (smart) grid.
Leer más
NUEVOS Folletos de Energías Renovables
NUEVOS Folletos de Energías Renovables
La creciente preocupación sobre la contaminación y el cambio climático ha incrementado exponencialmente el interés por las energías limpias. Los equipos de Energías Renovables Controlados desde Computador (con SCADA), diseñados por EDIBON, no son solamente una herramienta efectiva de aprendizaje...
Leer más

Descripción General

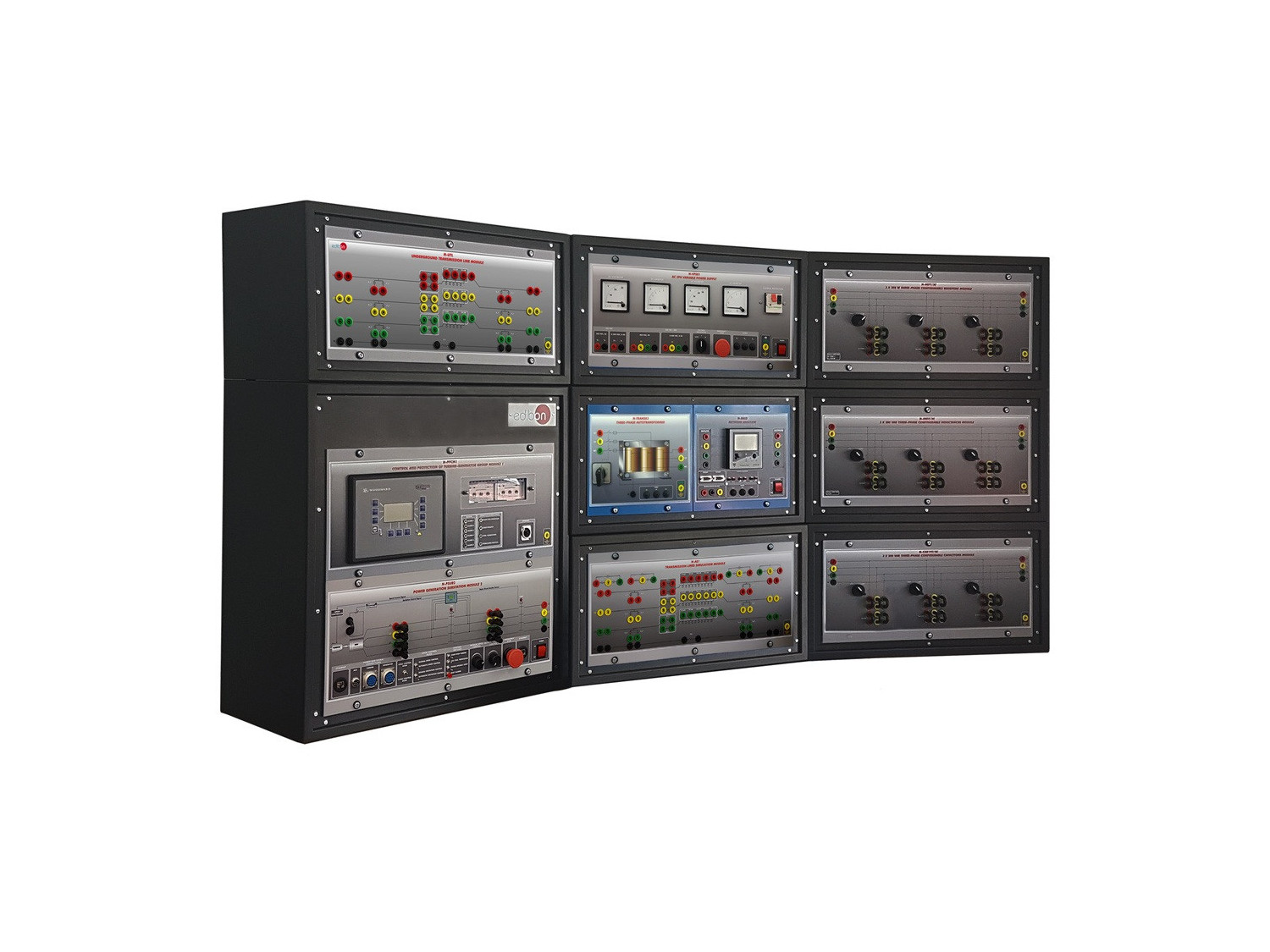

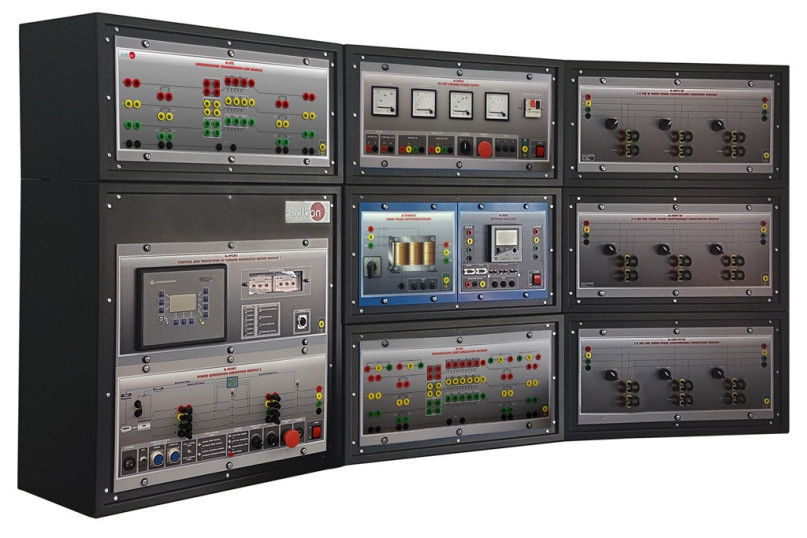

La Aplicación de Líneas de Transmisión Subterráneas, "AEL-TI-04", ha sido diseñada para el estudio de las características más importantes de las líneas de transmisión subterráneas tales como su longitud crítica, capacidad, impedancia característica, pérdidas de energía, etc. Además, esta aplicación permite comparar las líneas subterráneas con las aéreas, sus interconexiones y su respuesta ante diferentes tipos de carga.
