AEL-CM3 Aplicación de Operaciones de Control Automático II

4.1.2.1.- ACCIONAMIENTOS Y CONTROL DE MANIOBRAS
AUTOMATIC CONTROL OPERATIONS II APPLICATION - AEL-CM3

SISTEMAS INNOVADORES

La Aplicación de Operaciones de Control Automático II, "AEL-CM3", ha sido diseñada por EDIBON para instruir a los estudiantes sobre las operaciones más importantes llevadas a cabo en motores de corriente alterna.

Ver descripción general

Expansiones

ICAI

Software Interactivo para Enseñanza Asistida desde Computador

Laboratorios

4TV
 Laboratorio de Electricidad para Educación Técnica y Vocacional
4HE
 Laboratorio de Electricidad para Educación Superior
11PTC
 Laboratorio para Centro de Formación de Petróleo

NOTICIAS RELACIONADAS

Instalación en el Instituto de Petróleo de Uganda Kigumba (UPIK)
Instalación en el Instituto de Petróleo de Uganda Kigumba (UPIK)
En EDIBON, nos enorgullece contribuir al desarrollo educativo en el Instituto de Petróleo de Uganda Kigumba (UPIK) a través de la instalación de algunas de nuestras aplicaciones.
Leer más
EDIBON y su compromiso con las Skills Europeas
EDIBON y su compromiso con las Skills Europeas
En EDIBON, estamos comprometidos con impulsar las capacidades como un pilar estratégico para la competitividad y el bienestar social de la Unión Europea. La capacitación adecuada de la ciudadanía no solo refuerza la economía, sino que también permite a las personas participar plenamente en la...
Leer más
La Importancia de la Capacitación Práctica en Electricidad para Universidades y Empresas
La Importancia de la Capacitación Práctica en Electricidad para Universidades y Empresas
La electricidad es una forma de energía que resulta del movimiento de electrones a través de un conductor. Este fenómeno físico es esencial para el funcionamiento de una amplia variedad de dispositivos y sistemas que utilizamos a diario, desde electrodomésticos hasta complejos sistemas industriales.
Leer más
¿Qué es el concepto Industria 4.0?
¿Qué es el concepto Industria 4.0?
Today we are at the beginning of a new era, named ‘Industrie 4.0’. Let´s explain a little further the concept "Industrie 4.0"!
Leer más

Descripción General

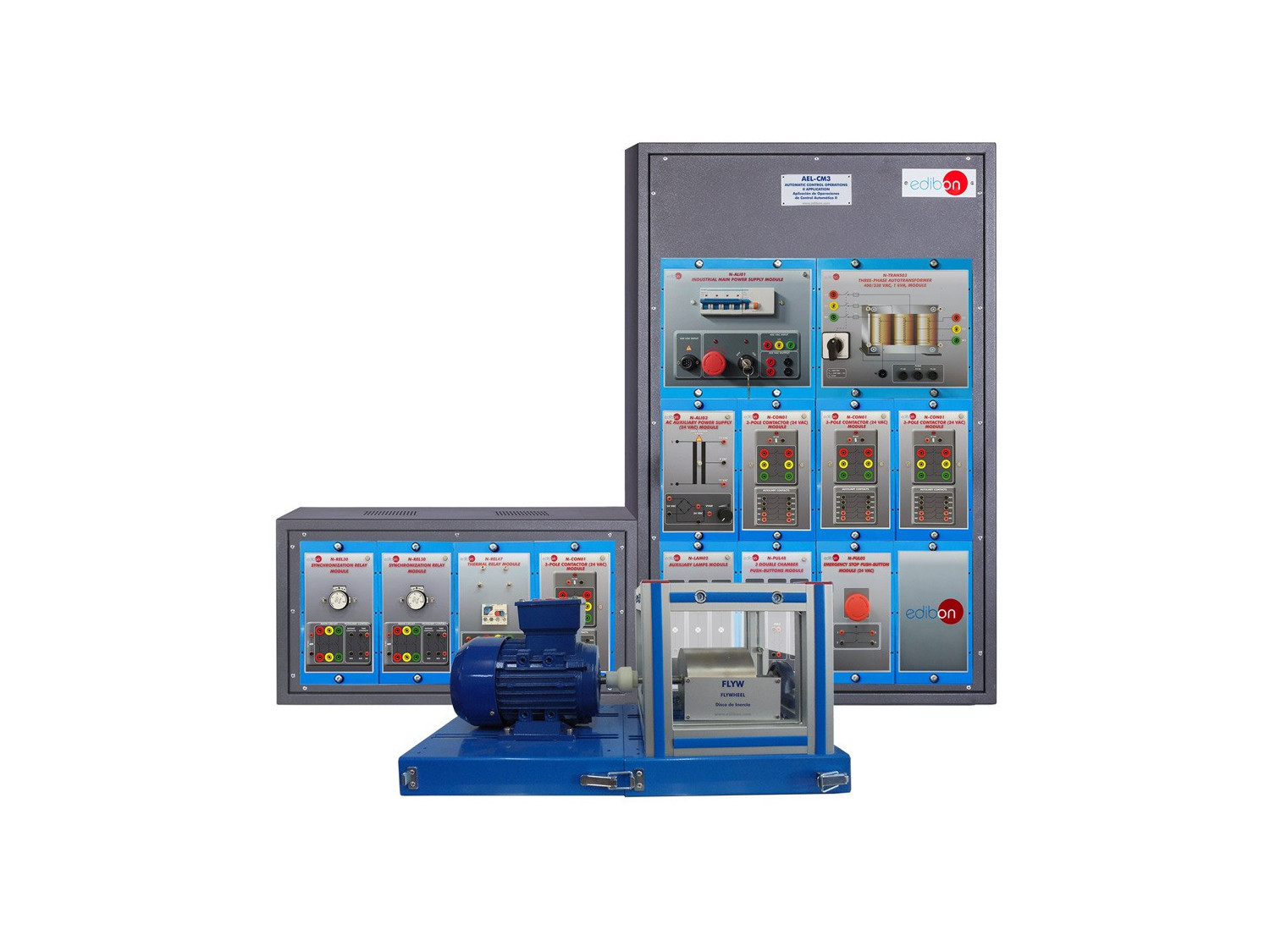

La Aplicación de Operaciones de Control Automático II, "AEL-CM3", ha sido diseñada por EDIBON para el estudio de operaciones automáticas con Motores Trifásicos Asíncronos de Jaula de Ardilla.

El estudiante aprenderá a realizar cableados de lógica de control con distintos relés, temporizadores y contactores para la realización de maniobras tales como arranque directo, arranque estrella/triángulo, inversión de giro, etc. Mediante esta aplicación el estudiante aprenderá cómo controlar el motor de inducción de jaula de ardilla desarrollando lógicas de cableado diversas. Esta aplicación incluye un disco de inercia para simular diferentes condiciones de carga en la máquina eléctrica. El disco de inercia se acopla al eje del motor con el fin de producir un mayor momento de inercia.

Además, la aplicación "AEL-CM3" mostrará a los estudiantes la realización de los cableados auxiliares para situaciones de emergencia mientras el motor está en marcha.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Comprobación de la alimentación principal.
  2. Comprobación de la alimentación auxiliar.
  3. Comprobación de las lámparas.
  4. Estudio de los elementos de control básicos de un motor trifásico de inducción.
  5. Operación del relé térmico.
  6. Circuito de arranque manual estrella-triángulo de un motor trifásico de inducción.
  7. Circuito de arranque automático estrella-triángulo de un motor trifásico de inducción con temporizadores.
  8. Circuito de arranque manual y operaciones de inversión de giro de un motor trifásico de inducción.
  9. Circuito de operaciones automáticas de inversión estrellatriángulo de un motor trifásico de inducción con temporizadores.
