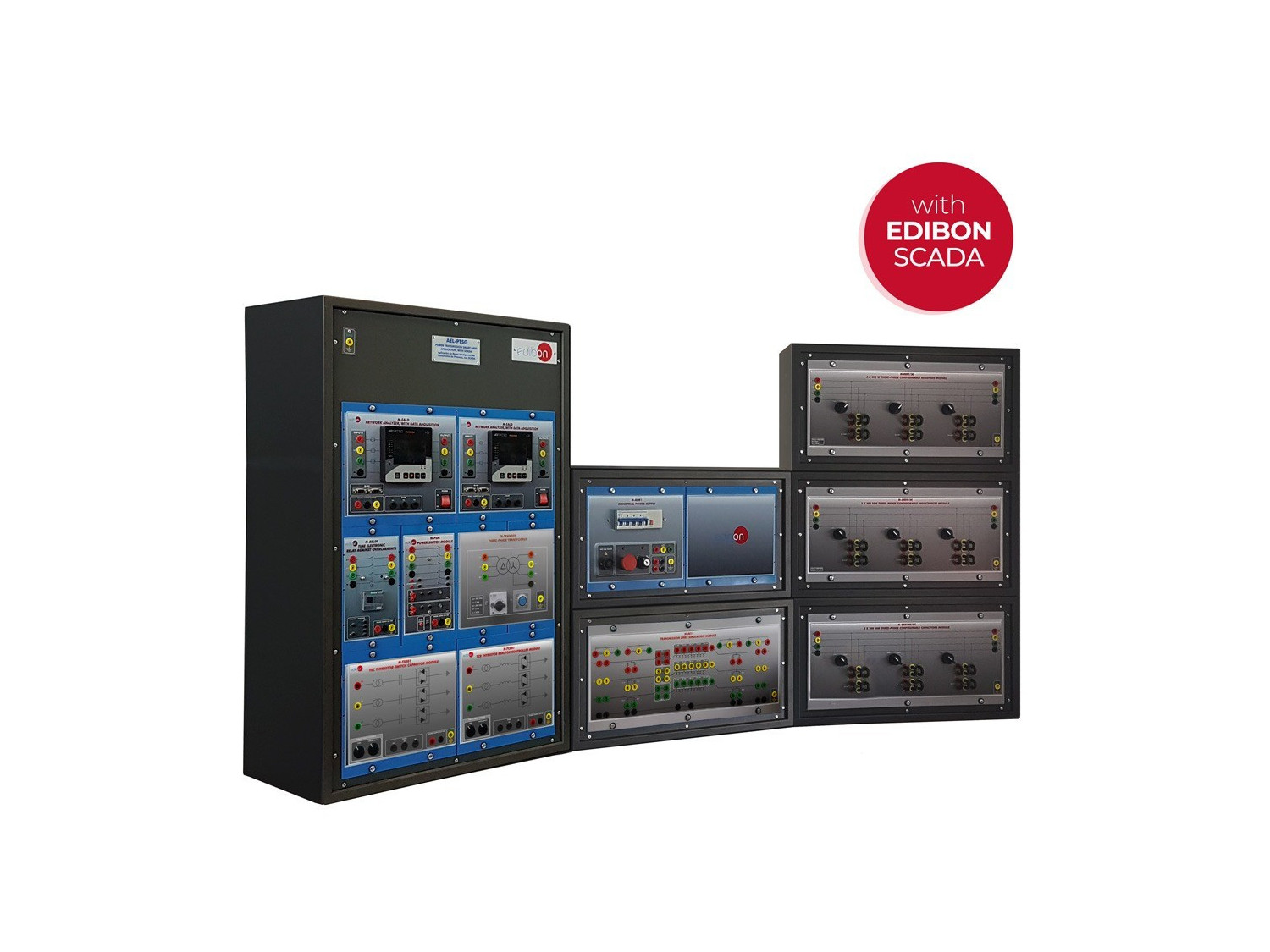

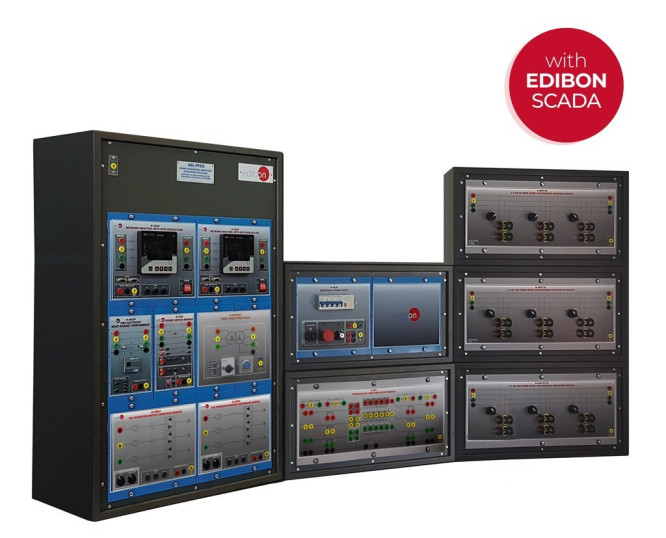

AEL-PTSG Aplicación de Redes Inteligentes de Transmisión de Potencia, Controlado desde Computador (PC)

5.1.3.2.- TRANSMISIÓN DE POTENCIA
COMPUTER CONTROLLED POWER TRANSMISSION SMART GRID APPLICATION, WITH SCADA - AEL-PTSG

SISTEMAS INNOVADORES

La Aplicación de Redes Inteligentes de Transmisión de Potencia con SCADA, "AEL-PTSG", ha sido diseñada para estudiar las aplicaciones más importantes basadas en reactancias controladas por tiristores (TCR), condensadores controlados por tiristores (TSC), STATCOM y sistemas de transmisión de CC de alta tensión. El objetivo de esta aplicación es demostrar los principios básicos de los SVCs, STATCOMs y HVDC integrados en las redes inteligentes, siendo impensable una red real sin SVCs para controlar los flujos de potencia reactiva y los niveles de voltaje en los sistemas de transmisión.

Ver descripción general

Expansiones

ICAI

Software Interactivo para Enseñanza Asistida desde Computador
ESN

EDIBON Scada-Net

NOTICIAS RELACIONADAS

Laboratorio respaldado por el Colegio Oficial de Ingenieros Técnicos Industriales (España)
Laboratorio respaldado por el Colegio Oficial de Ingenieros Técnicos Industriales (España)
En EDIBON, reafirmamos nuestro compromiso con el avance de las energías limpias y renovables, con un enfoque especial en el hidrógeno verde como motor clave para un futuro más sostenible.
Leer más
Reciclaje y sistemas de almacenamiento de energía
Reciclaje y sistemas de almacenamiento de energía
El auge de los vehículos eléctricos (VE) ha cobrado un considerable impulso a nivel mundial, prometiendo una reducción en las emisiones de gases de efecto invernadero y un camino hacia un futuro más sostenible. Sin embargo, a medida que la demanda de VE acelera, también lo hace la necesidad de...
Leer más
EDIBON y su compromiso con las Skills Europeas
EDIBON y su compromiso con las Skills Europeas
En EDIBON, estamos comprometidos con impulsar las capacidades como un pilar estratégico para la competitividad y el bienestar social de la Unión Europea. La capacitación adecuada de la ciudadanía no solo refuerza la economía, sino que también permite a las personas participar plenamente en la...
Leer más
SMART GRID. ¿Cómo funciona?
SMART GRID. ¿Cómo funciona?
With the new smart bidirectional meters, all protection and control devices and the wide use of Internet, the grid has become an intelligent (smart) grid.
Leer más
NUEVOS Folletos de Energías Renovables
NUEVOS Folletos de Energías Renovables
La creciente preocupación sobre la contaminación y el cambio climático ha incrementado exponencialmente el interés por las energías limpias. Los equipos de Energías Renovables Controlados desde Computador (con SCADA), diseñados por EDIBON, no son solamente una herramienta efectiva de aprendizaje...
Leer más

Descripción General

La Aplicación de Redes Inteligentes de Transmisión de Potencia, Controlado desde Computador (PC), "AEL-PTSG", ha sido diseñada por EDIBON para estudiar las aplicaciones más importantes basadas en reactancias controladas por tiristores (RCT), condensador conmutado por tiristores (CCT), STATCOM y sistemas de transmisión de CC de alta tensión. El objetivo de esta aplicación es demostrar los principios básicos de los SVC, STATCOM y HVDC integrados en las redes inteligentes, siendo impensable una red real sin SVC para controlar los flujos de potencia reactiva y los niveles de voltaje en los sistemas de transmisión.

La aplicación "AEL-PTSG" proporciona diferentes módulos para que los estudiantes y profesores configuren su propio sistema de transmisión de CA flexible. Esta aplicación permite varios niveles de capacitación y estudio para investigadores principiantes y avanzados que deseen empezar desde cero o mejorar sus conocimientos en este campo.

Además, se recomiendan una serie de módulos para comprender mejor la importancia de los sistemas de transmisión de CA flexibles (STCAF). La aplicación "AEL-PTSG" ofrece la posibilidad de integrar un generador síncrono real para estudiar la influencia de los cambios repentinos en la energía reactiva (caída de voltaje) y cómo los SVC y STATCOM resuelven este problema compensando el factor de potencia y evitando caídas de voltaje significativas en la máquina síncrono.

Por otro lado, se incluye el software del sistema de adquisición de datos y control para realizar pruebas avanzadas en los STCAF. Este software avanzado permite monitorizar las formas de onda de corrientes y voltajes para estudiar en profundidad estas señales.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Funcionamiento básico de los sistemas de transmisión HVDC.
  2. Regulación de corriente continua y control del flujo de potencia en los sistemas de transmisión HVDC.
  3. Componentes básicos de un compensador estático de potencia reactiva (SVC).
  4. Corrección del factor de potencia dinámico mediante STATCOM.
  5. Corrección del factor de potencia dinámico mediante SVC.
  6. Compensación de tensión de líneas de transmisión de CA mediante STATCOM.
  7. Compensación de tensión de líneas de transmisión de CA mediante SVC.
  8. Características de la regulación de tensión.
  9. Compensación de tensión.
  10. Compensación de tensión en líneas de transmisión de CA.
  11. Regulación de tensión y Factor de Potencia de Desplazamiento (DPF) en puentes de tiristores trifásicos.
  12. Control del flujo de potencia activa y reactiva.
  13. Capacidad de transmisión de potencia.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
  2. El Sistema de Control desde Computador con SCADA permite una simulación industrial real.
  3. Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
  4. Este equipo puede usarse para realizar investigación aplicada.
  5. Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
  6. El usuario puede realizar otros ejercicios diseñados por él mismo.
