ERP Aplicación de Relés de Protección

5.6.2.- SISTEMAS DE PROTECCIÓN
PROTECTION RELAYS APPLICATION - ERP

SISTEMAS INNOVADORES

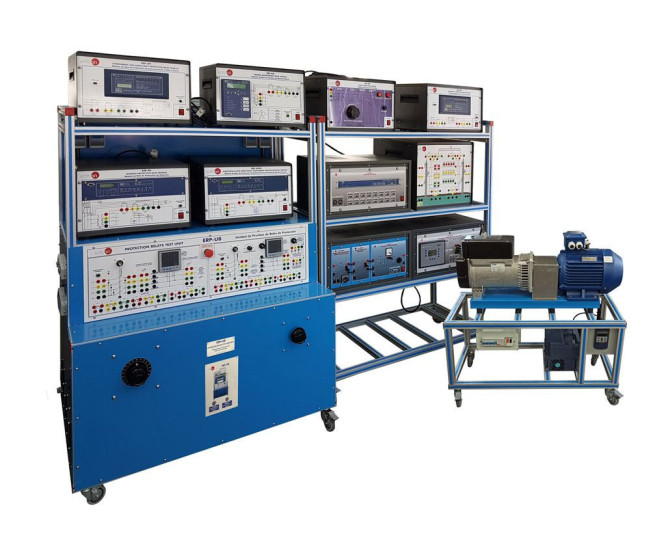

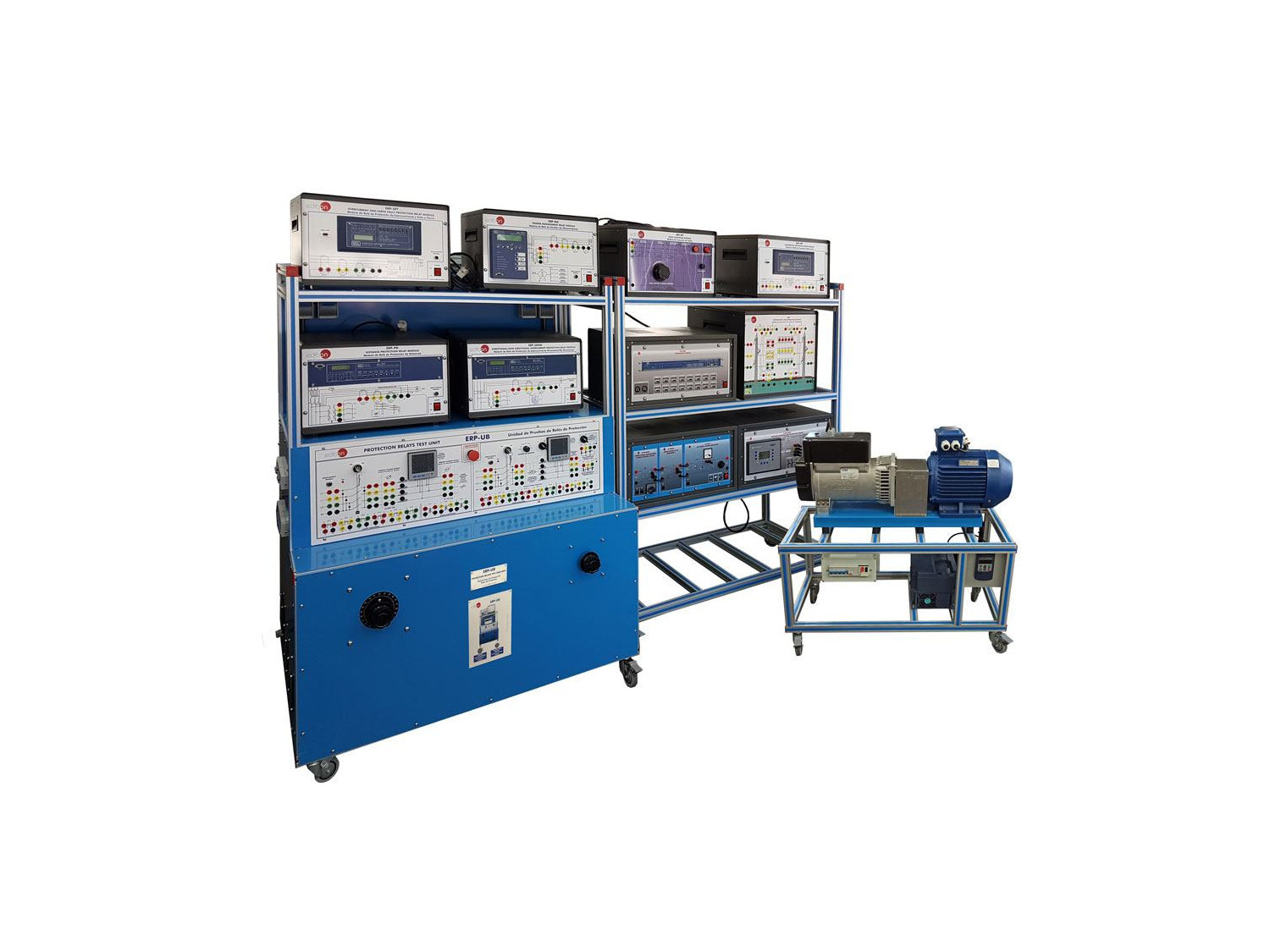

La Aplicación de Ensayos de Relés de Protección, "ERP", es uno de los equipos más avanzados y seguros del mercado en el estudio del funcionamiento de los relés de protección utilizados en subestaciones eléctricas reales.

Ver descripción general

Expansiones

ICAI

Software Interactivo para Enseñanza Asistida desde Computador

NOTICIAS RELACIONADAS

Laboratorio respaldado por el Colegio Oficial de Ingenieros Técnicos Industriales (España)
Laboratorio respaldado por el Colegio Oficial de Ingenieros Técnicos Industriales (España)
En EDIBON, reafirmamos nuestro compromiso con el avance de las energías limpias y renovables, con un enfoque especial en el hidrógeno verde como motor clave para un futuro más sostenible.
Leer más
Reciclaje y sistemas de almacenamiento de energía
Reciclaje y sistemas de almacenamiento de energía
El auge de los vehículos eléctricos (VE) ha cobrado un considerable impulso a nivel mundial, prometiendo una reducción en las emisiones de gases de efecto invernadero y un camino hacia un futuro más sostenible. Sin embargo, a medida que la demanda de VE acelera, también lo hace la necesidad de...
Leer más
EDIBON y su compromiso con las Skills Europeas
EDIBON y su compromiso con las Skills Europeas
En EDIBON, estamos comprometidos con impulsar las capacidades como un pilar estratégico para la competitividad y el bienestar social de la Unión Europea. La capacitación adecuada de la ciudadanía no solo refuerza la economía, sino que también permite a las personas participar plenamente en la...
Leer más

Descripción General

Los sistemas de protección eléctricos juegan un papel importante dentro de los sistemas de energía. Hoy en día la existencia de una red nacional sin relés de protección avanzados coordinados es impensable. Los relés de protección son esenciales para proteger los dispositivos electrónicos y eléctricos, líneas de transmisión, centrales eléctricas, etc. que forman el sistema eléctrico completo.

Hay una gran variedad de relés de protección en la industria: relés de protección de sobre-frecuencia/sub-frecuencia, relés de protección de sobretensión/subtensión, relés de protección de distancia, relés de protección direccionales/no direccionales, relés de protección de gestión de alimentadores, etc. Sin embargo, se necesitan muchos conocimientos para entender cómo se configuran y gestionan estos tipos de relés de protección.

La Aplicación de Ensayos de Relés de Protección, "ERP", es uno de los equipos más avanzados y seguros del mercado en el estudio del funcionamiento de los relés de protección utilizados en subestaciones eléctricas reales. Este equipo proporciona a estudiantes, profesores e investigadores los conocimientos y la experiencia necesarios en el ámbito de los relés de protección de alta tensión y ciberseguridad.

Esta aplicación se puede adquirir de dos formas:

  • Como una aplicación completa, bajo la referencia "ERP", la cual incluye todos los relés de protección y accesorios mencionados en este catálogo.
  • Como un equipo modular, bajo la referencia, "ERP-UB", la cual incluye exclusivamente las referencias "AE1" y "ERP-MF", siendo requeridos, al menos uno, los relés de protección expuestos en este catálogo para la realización de los ejercicios prácticos.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

Posibilidades prácticas con el Módulo de Relé de Protección de Sobreintensidad y Falla a Tierra (ERP-SFT):

  1. Verificación de la función de protección por sobrecorriente.
  2. Verificación de los elementos de sobrecorriente de fase.
  3. Verificación de los elementos de sobrecorriente de tierra residual.

Posibilidades prácticas con el Módulo de Relé de Protección de Sobreintensidad Direccional/No Direccional (ERP-SDND):

  1. Verificación de la función de protección direccional.
  2. Protección direccional con diferentes condiciones de circuitos de medición.
  3. Aplicación de la protección direccional a la línea de transmisión bajo diferentes condiciones de carga.

Posibilidades prácticas con el Módulo de Relé de Protección Diferencial (ERP-PDF):

  1. Verificación del funcionamiento de la protección diferencial.
  2. Protección diferencial del transformador con regulación de tensión de TAP variable.
  3. Protección diferencial del transformador con diferentes conexiones de transformador.

Posibilidades prácticas con el Módulo de Relé de Protección de Distancia (ERP-MA):

  1. Verificación del funcionamiento del relé de gestión de alimentadores.
  2. Elemento de sobrecorriente de fase del relé de gestión de alimentadores
  3. Elemento de sobrecorriente de tierra residual del relé de gestión de alimentadores.
  4. Elemento de sobretensión del relé de gestión de alimentadores.

Posibilidades prácticas con el Módulo de Relé de Protección de Distancia (ERP-PD):

  1. Verificación de la función de protección de distancia de línea.
  2. Protección de distancia de línea con diferentes condiciones de circuito de medición.
  3. Protección de distancia de línea con diferentes condiciones de carga de línea.

Posibilidades prácticas con la Aplicación de Ciberseguridad (ERP-CBM):

  1. Acceso al servidor web del relé de protección de ciberseguridad.
  2. Crear cuentas de administrador.
  3. Configuración del sistema de comunicación jerárquico de ciberseguridad entre los relés de protección mediante el software ACSelerator.
  4. Creación de usuarios, grupos y permisos.
  5. Configuración de los puertos de comunicación del relé de ciberseguridad.
  6. Crear comunicaciones entre relés de protección diversos y el relé de ciberseguridad.
  7. Crear claves de usuario con distintos niveles de acceso.

Posibilidades prácticas con el Motor-Generador con Relés de protección y Regulación Automática (ERP-GMGPT):

  1. Operación del grupo motor-generador en modo isla con control automático.
  2. Sincronización automática del generador con la red.
  3. Visualización y control de la curva de potencia activa durante la sincronización con el software "toolkit".
  4. Visualización y control de las curvas de potencia activa y reactiva durante la sincronización con el software "toolkit".
Ver más

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

Posibilidades prácticas adicionales con el Módulo de Relé de Protección de Sobreintensidad y Falla a Tierra (ERP-SFT):

  1. Verificación de la protección por sobreintensidad instantánea de fase.
  2. Verificación de la protección por sobreintensidad-tiempo de fase.
  3. Verificación de la protección por sobreintensidad instantánea tierra-neutro.
  4. Verificación de la protección por sobreintensidad tierra neutro temporizada.
  5. Verificación de la protección por sobreintensidad instantánea de tierra residual.
  6. Verificación de la protección por sobreintensidad-tiempo a tierra residual.
  7. Verificación de la precisión de la medida del transformador de corriente.
  8. Protección por sobreintensidad del transformador de potencia.
  9. Protección por sobreintensidad de la línea de transmisión de potencia.
  10. Protección por sobreintensidad del alimentador de carga.
  11. Protección por sobreintensidad del sistema de distribución.
  12. Protección por sobreintensidad del sistema de transmisión de potencia.

Posibilidades prácticas adicionales con el Módulo de Relé de Protección de Sobreintensidad Direccional/No Direccional (ERPSDND):

  1. Protección direccional directa.
  2. Protección direccional inversa.
  3. Protección por sobreintensidad no direccional.
  4. Protección por sobreintensidad residual a tierra temporizada.
  5. Protección por sobreintensidad residual a tierra instantánea.
  6. Verificación de la protección por subtensión del cable.
  7. Verificación de la protección por sobretensión del cable.
  8. Verificación de la precisión de las medidas de los transformadores de corriente.
  9. Verificación de la precisión de las medidas de los transformadores de tensión.
  10. Protección direccional del sistema de distribución.

Posibilidades prácticas adicionales con el Módulo de Relé de Protección Diferencial (ERP-PDF):

  1. Verificación de la protección por sobreintensidad instantánea de fase para el devanado 1.
  2. Verificación de la protección por sobreintensidad de fase de tiempo definido para el devanado 1.
  3. Verificación de la protección por sobreintensidad de fase de tiempo inverso para el devanado 1.
  4. Verificación de la protección por sobreintensidad instantánea de fase para el devanado 2.
  5. Verificación de la protección por sobreintensidad de fase de tiempo definido para el devanado 2.
  6. Verificación de la protección por sobreintensidad de fase de tiempo inverso para el devanado 2.
  7. Verificación de la precisión de la medida de transformadores de corriente.
  8. Protección por sobreintensidad de los transformadores de potencia.
  9. Protección diferencial del embarrado de la subestación de distribución.
  10. Protección diferencial del embarrado de la subestación de transmisión.
  11. Análisis de los informes de eventos y la interfaz hombre-máquina.

Posibilidades prácticas adicionales con el Módulo de Relé de Protección de Distancia (ERP-MA):

  1. Elemento de subtensión del relé de gestión del alimentador.
  2. Verificación de la protección de sobreintensidad instantánea de fase.
  3. Verificación de la protección de sobreintensidad temporizada de fase.
  4. Verificación de la unidad de sobreintensidad residual.
  5. Verificación de la unidad de sobreintensidad temporizada residual.
  6. Verificación de la unidad de sobreintensidad de neutro.
  7. Verificación de la unidad de protección de sobrefrecuencia.
  8. Verificación de la unidad de protección de subfrecuencia.
  9. Verificación de la unidad de protección de flujo de potencia positivo (forward).
  10. Verificación de la protección de flujo de potencia negativa (inversa) Elemento.
  11. Ejemplo de protección del alimentador de distribución.
  12. Ejemplo de Protección de Línea de Transmisión Aérea.

Posibilidades prácticas adicionales con el Módulo de Relé de Protección de Distancia (ERP-PD):

  1. Verificación del elemento sobreintensidad instantánea de fase.
  2. Verificación del elemento de sobreintensidad instantánea de tierra.
  3. Verificación del elemento de protección de sobreintensidad de fase temporizada.
  4. Verificación del elemento de protección de sobreintensidad de tierra temporizada.
  5. Verificación de la precisión de la medida del transformador de corriente.
  6. Verificación del diagrama de conexión de los transformadores de corriente.
  7. Verificación de la precisión de la medida del transformador de tensión y diagrama de conexión para protección a distancia.
  8. Estimación de los parámetros de las líneas de transmisión aéreas para protección a distancia.
  9. Protección a distancia de las líneas de transmisión aéreas.
  10. Análisis de informes de eventos de protección a distancia.
  11. Interfaz hombre-máquina de los relés de protección a distancia.
  12. Configuración de los relés de protección a distancia.
  13. Protección a distancia de un ejemplo de sistema de potencia sencillo.

Posibilidades prácticas adicionales con la Aplicación de Ciberseguridad (ERP-CBM):

  1. Resetear el relé de protección para configurar el sistema de comunicaciones desde cero.
  2. Simulación de cyber ataque.
  3. Creación de comunicación cifrada entre el relé de ciberseguridad y el relé de protección diferencial.
  4. Creación de comunicación cifrada entre el relé de ciberseguridad y el relé de protección de sobrecorriente.
  5. Creación de comunicación cifrada entre el relé de ciberseguridad y el relé de protección de distancia.
  6. Creación de comunicación cifrada entre el relé de ciberseguridad y el relé de protección direccional.
  7. Creación de comunicación cifrada entre el relé de ciberseguridad y el relé de gestión de alimentadores.

Posibilidades prácticas adicionales con el Motor-Generador con Relés de protección y Regulación Automática (ERP-GMGPT):

  1. Funcionamiento del interruptor de protección del motor.
  2. Relé de protección del motor.
  3. Protección por termistor.
  4. Investigación de la protección por sobreintensidad temporizada.
  5. Protección por carga desequilibrada.
  6. Protección por potencia inversa.
  7. Protección por sobretensión y subtensión.
  8. Protección por fallo del rotor.
  9. Protección diferencial del generador (opcional con el ERP-PDF).
  10. Protección por falla a tierra del rotor.

El usuario puede realizar otros ejercicios diseñados por él mismo.

Ver más
