PBAC Banco de Bomba Axial,Controlado desde Computador (PC)

8.7.1.- BOMBAS
COMPUTER CONTROLLED AXIAL PUMP BENCH - PBAC

SISTEMAS INNOVADORES

El Banco de Bomba Axial Controlado desde Computador (PC), "PBAC", está diseñado para estudiar este tipo de bombas. Es un equipo de sobremesa que consta de una bomba centrífuga controlada desde computador (PC), un depósito de alimentación de agua, tuberías de circulación, válvulas de regulación, así como los elementos de control suficientes para los experimentos con la bomba: dos sensores de presión y un sensor de caudal.

Ver descripción general

Expansiones

ICAI

Software Interactivo para Enseñanza Asistida desde Computador
FSS

Sistema de Simulación de Fallos
PLC

Control de Procesos Industriales por PLC
PLCHMI

Control y Monitorización local/remota IIoT con HMI
ELK

KIT de Desarrollo de Software de EDIBON, Powered by NI LabVIEW™
ECR

Sistema Modular Industrial de EDIBON con NI CompactRIO
ESN

EDIBON Scada-Net
ECL

Educación a Distancia de EDIBON

Laboratorios

11PTC
 Laboratorio para Centro de Formación de Petróleo
8TV
 Laboratorio de Mecánica de Fluidos para Educación Técnica y Vocacional
8HE
 Laboratorio de Mecánica de Fluidos para Educación Superior

NOTICIAS RELACIONADAS

EDIBON y su compromiso con las Skills Europeas
EDIBON y su compromiso con las Skills Europeas
En EDIBON, estamos comprometidos con impulsar las capacidades como un pilar estratégico para la competitividad y el bienestar social de la Unión Europea. La capacitación adecuada de la ciudadanía no solo refuerza la economía, sino que también permite a las personas participar plenamente en la...
Leer más
NEW Fluid Mechanics Course
NEW Fluid Mechanics Course
Are you a teacher or do you work as an engineering researcher? EDIBON offers courses for teachers and #research staff. Take a look at the course of Fluid Mechanics and learn about #fluids properties. #DiscoverEdibon #Engineering.
Leer más

Descripción General

El Banco de Bomba Axial Controlado desde Computador (PC), "PBAC", está diseñado para estudiar este tipo de bombas.

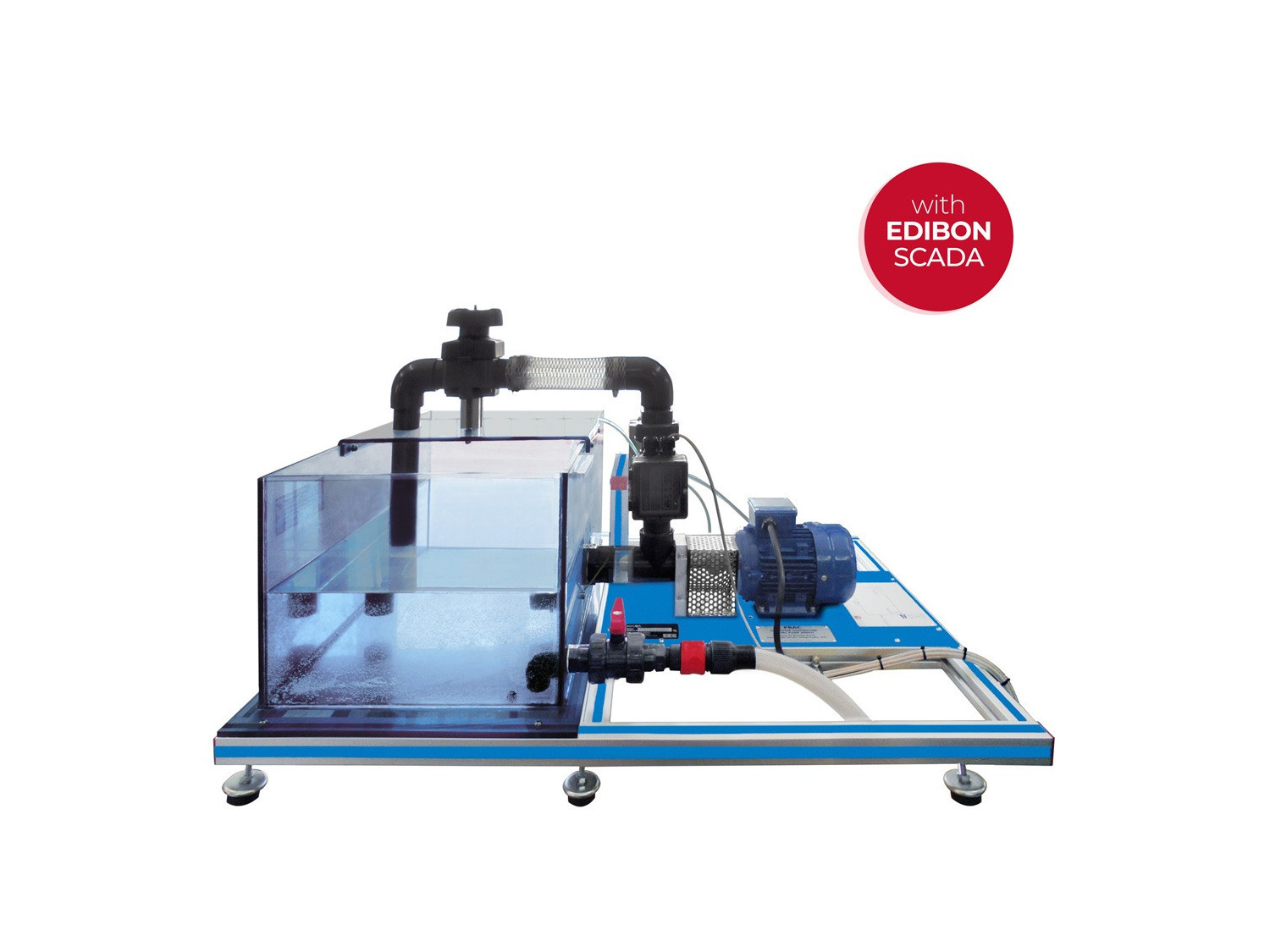

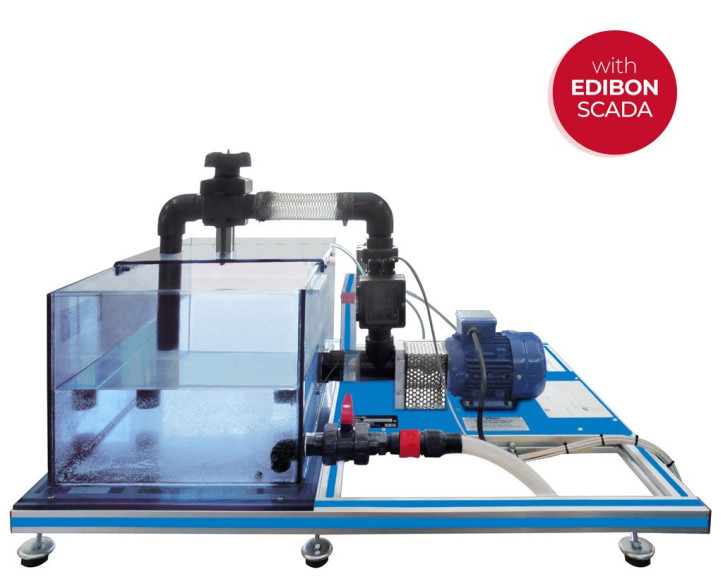

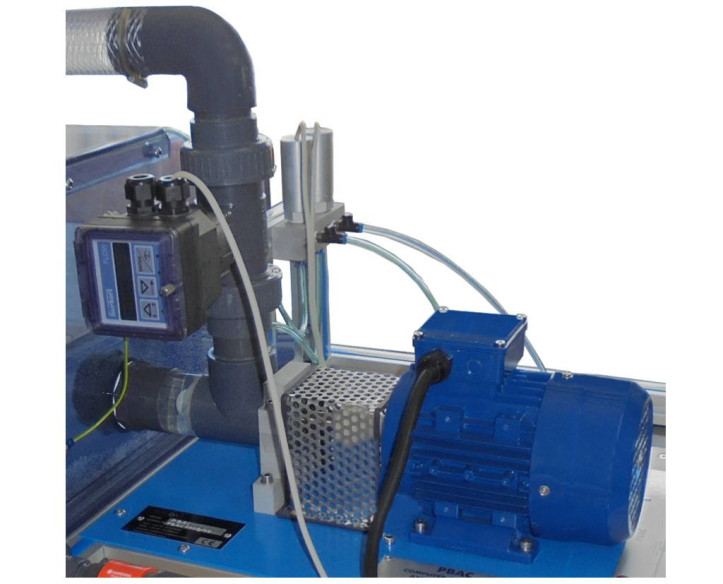

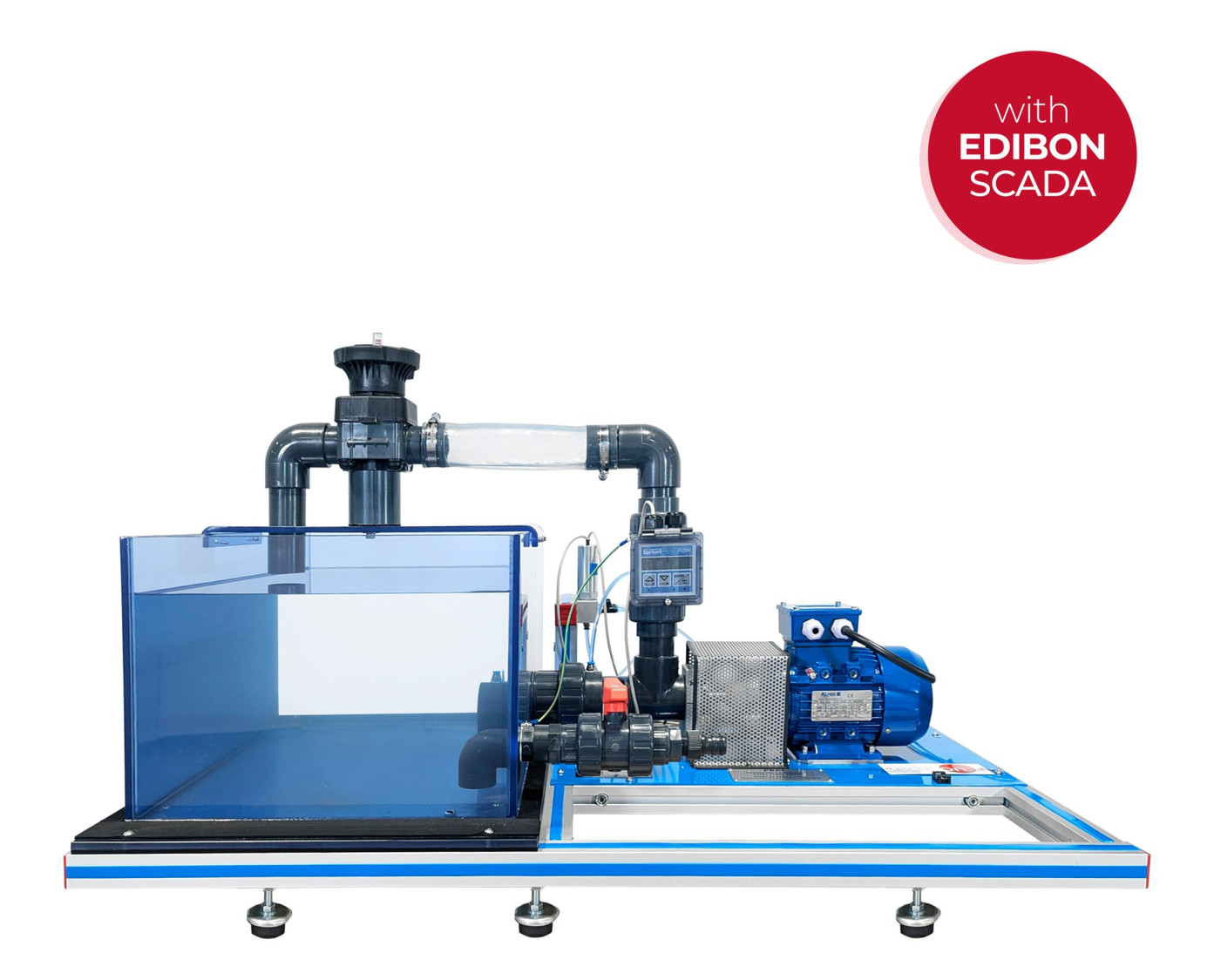

Es un equipo de sobremesa que consta de una bomba centrífuga controlada desde computador (PC), un depósito de alimentación de agua, tuberías de circulación, válvulas de regulación, así como los elementos de control suficientes para los experimentos con la bomba: dos sensores de presión y un sensor de caudal.

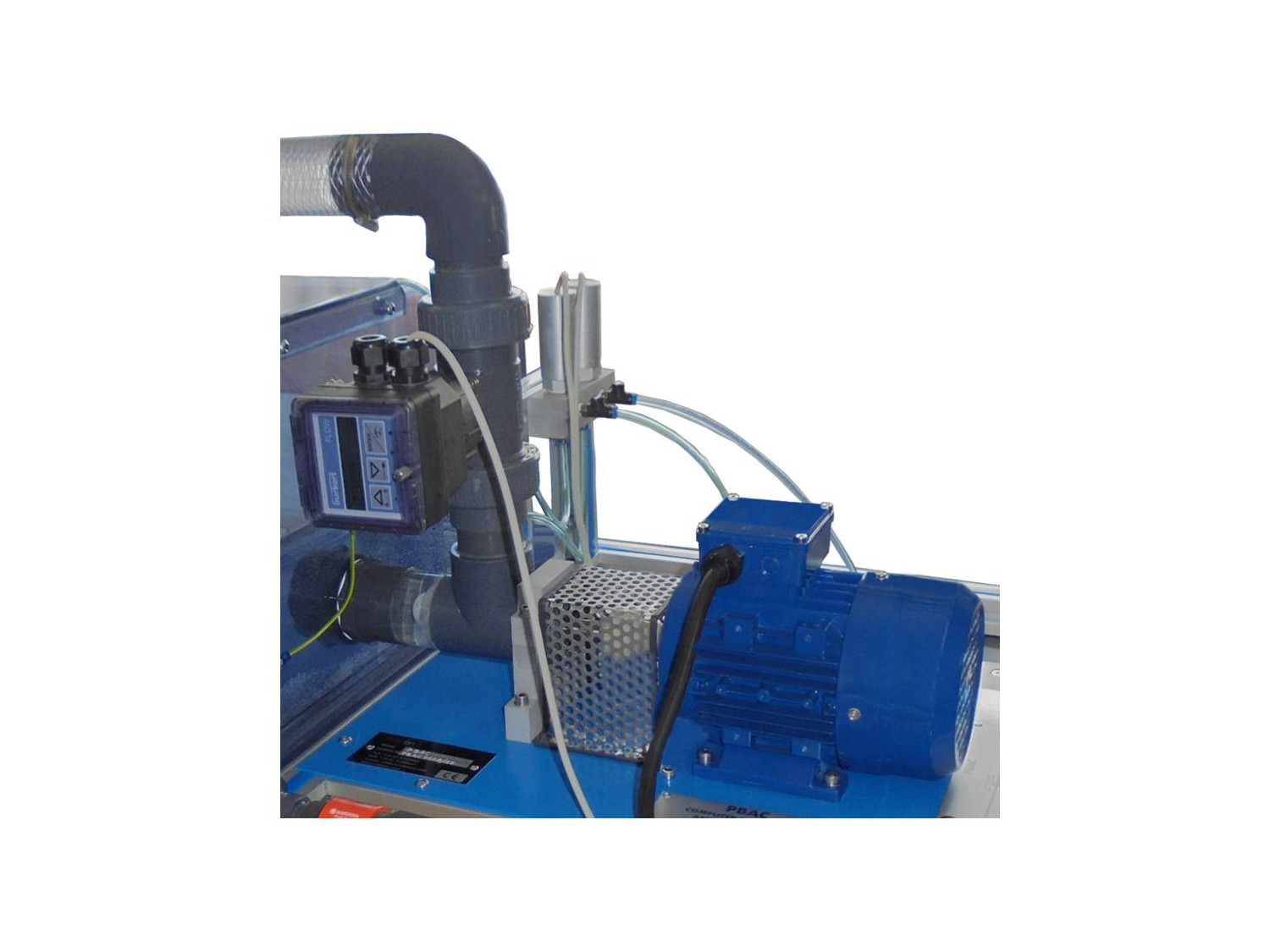

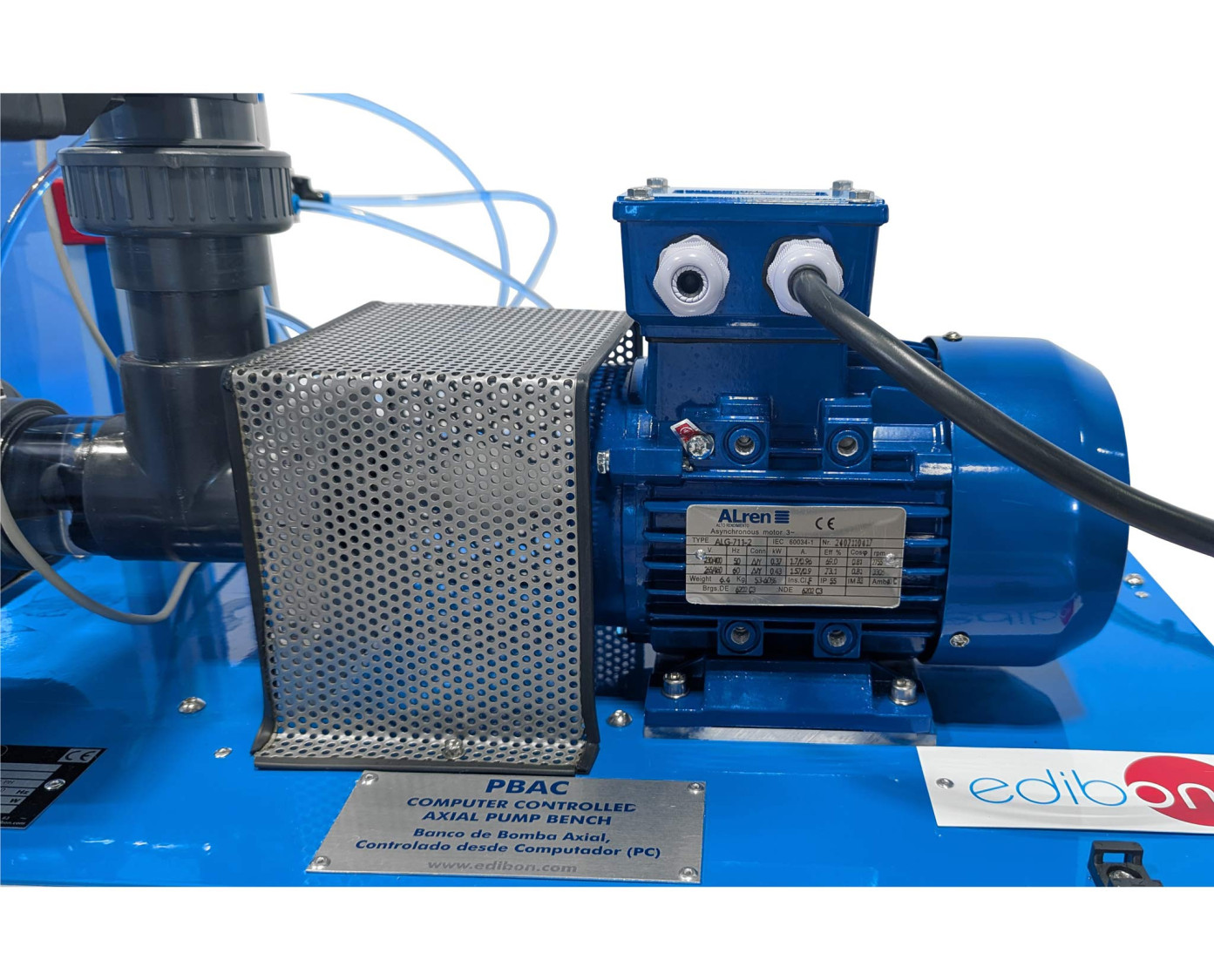

Un variador de frecuencia para la bomba, con control desde el computador (PC), proporciona la posibilidad de regulación y medición de la velocidad de giro del motor de la bomba, así como la medición del par mecánico transmitido.

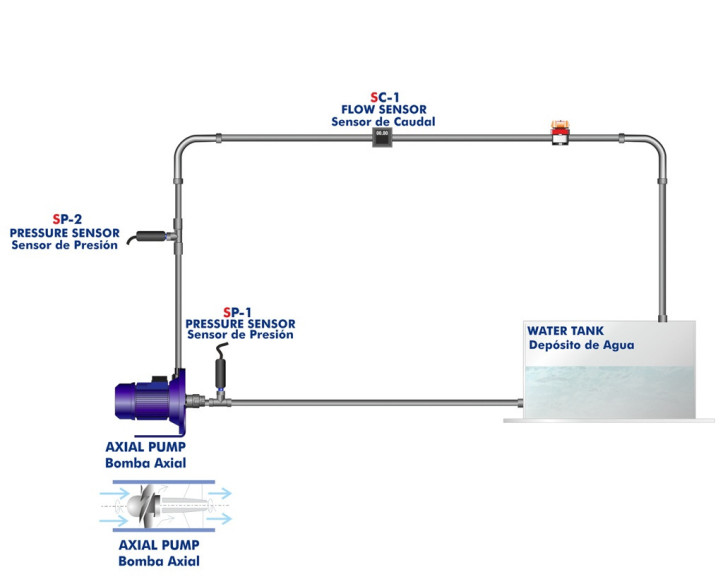

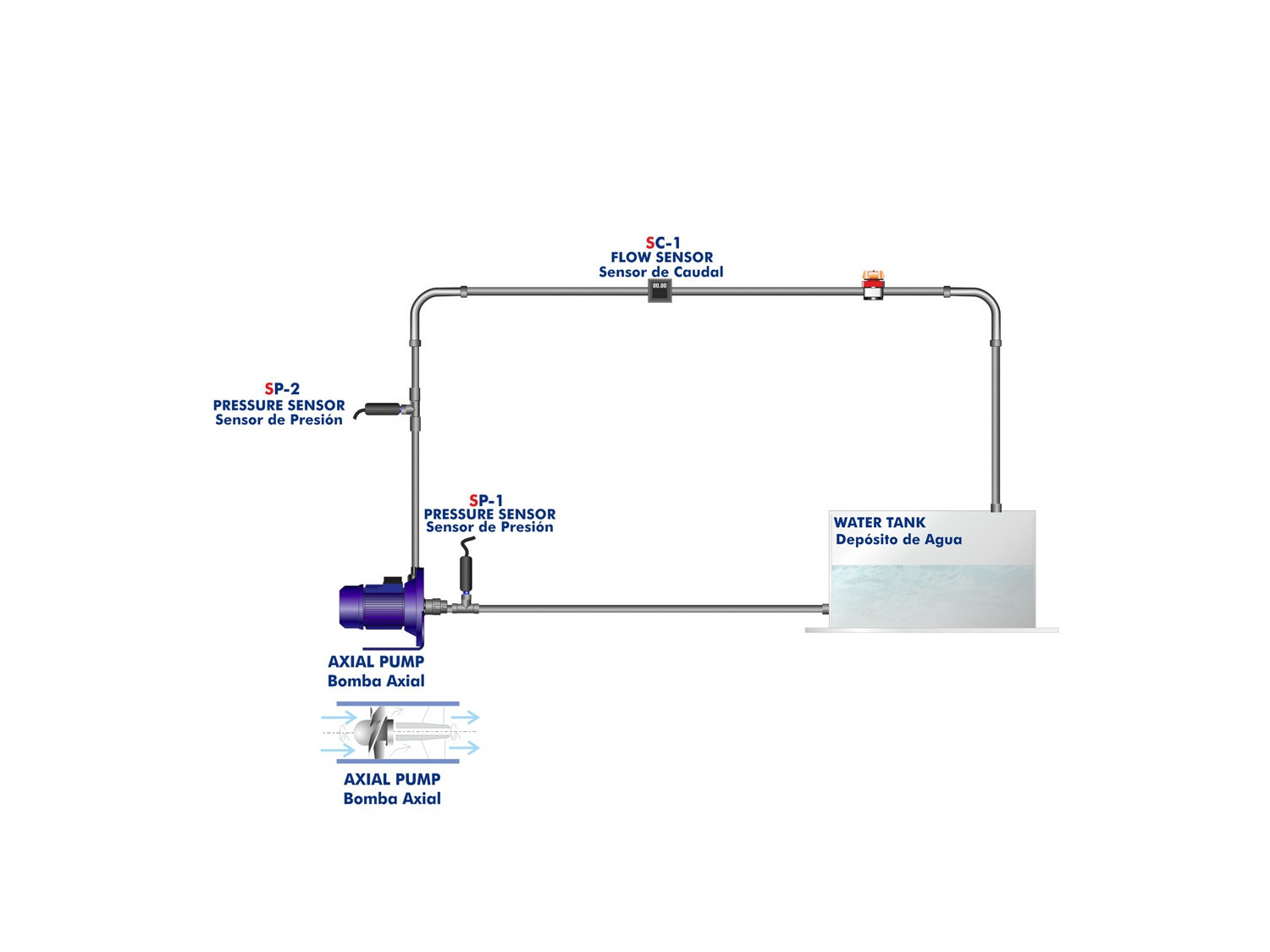

La bomba está instalada en un sistema de tuberías que evitan el gasto permanente de agua durante el funcionamiento, ya que es un circuito cerrado.

El Banco de Bomba Axial Controlado desde Computador (PC), "PBAC", dispone instrumentación y sensores que permiten medir, desde el computador (PC), los parámetros más representativos de la la bomba centrífuga:

  • Velocidad del motor.
  • Caudal total impulsado.
  • Presión de admisión y descarga.
  • Par.
  • Valores calculados:
  • Altura total.
  • Potencia hidráulica y mecánica.
  • Eficiencia.

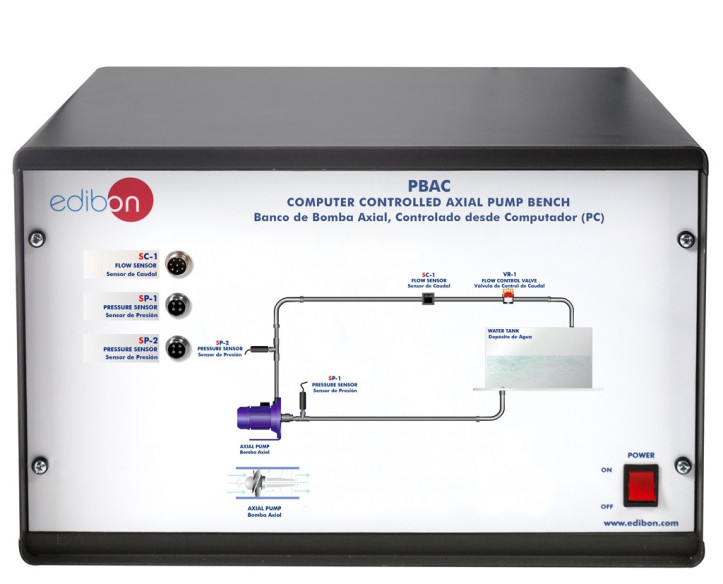

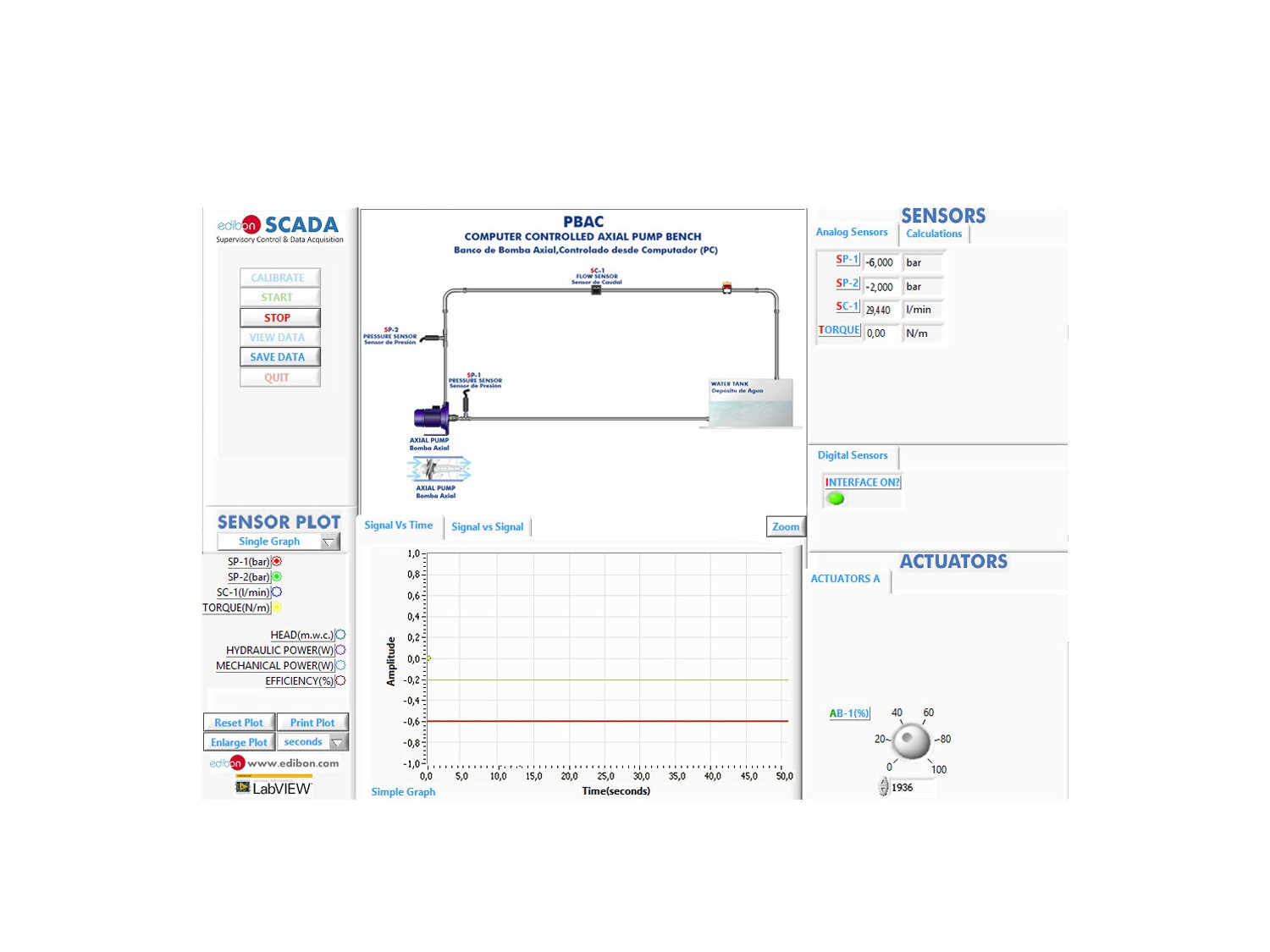

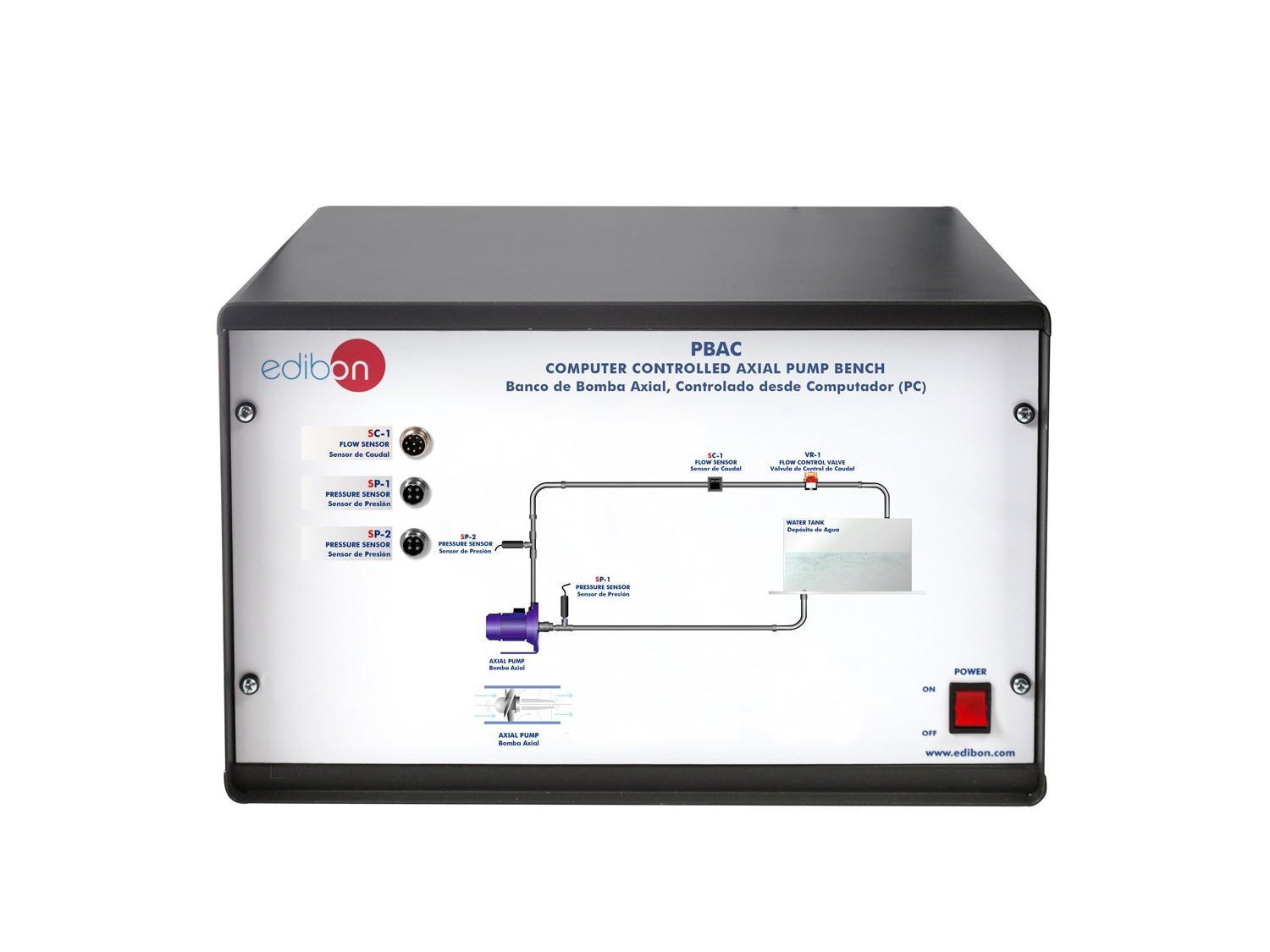

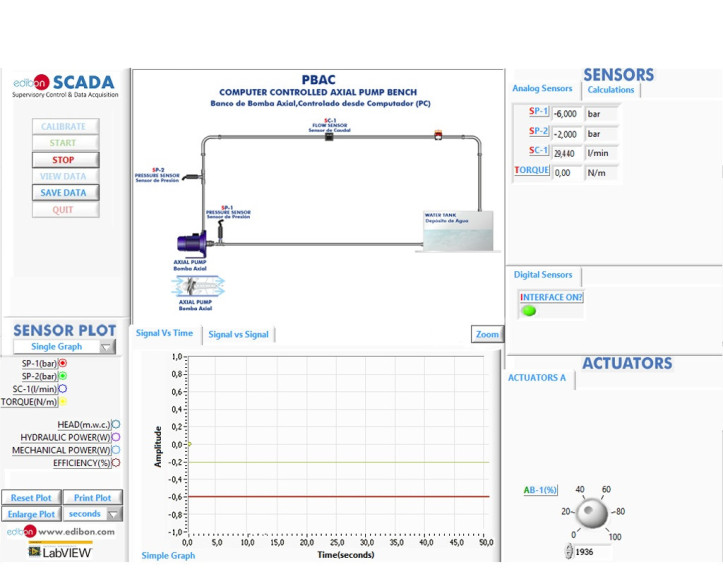

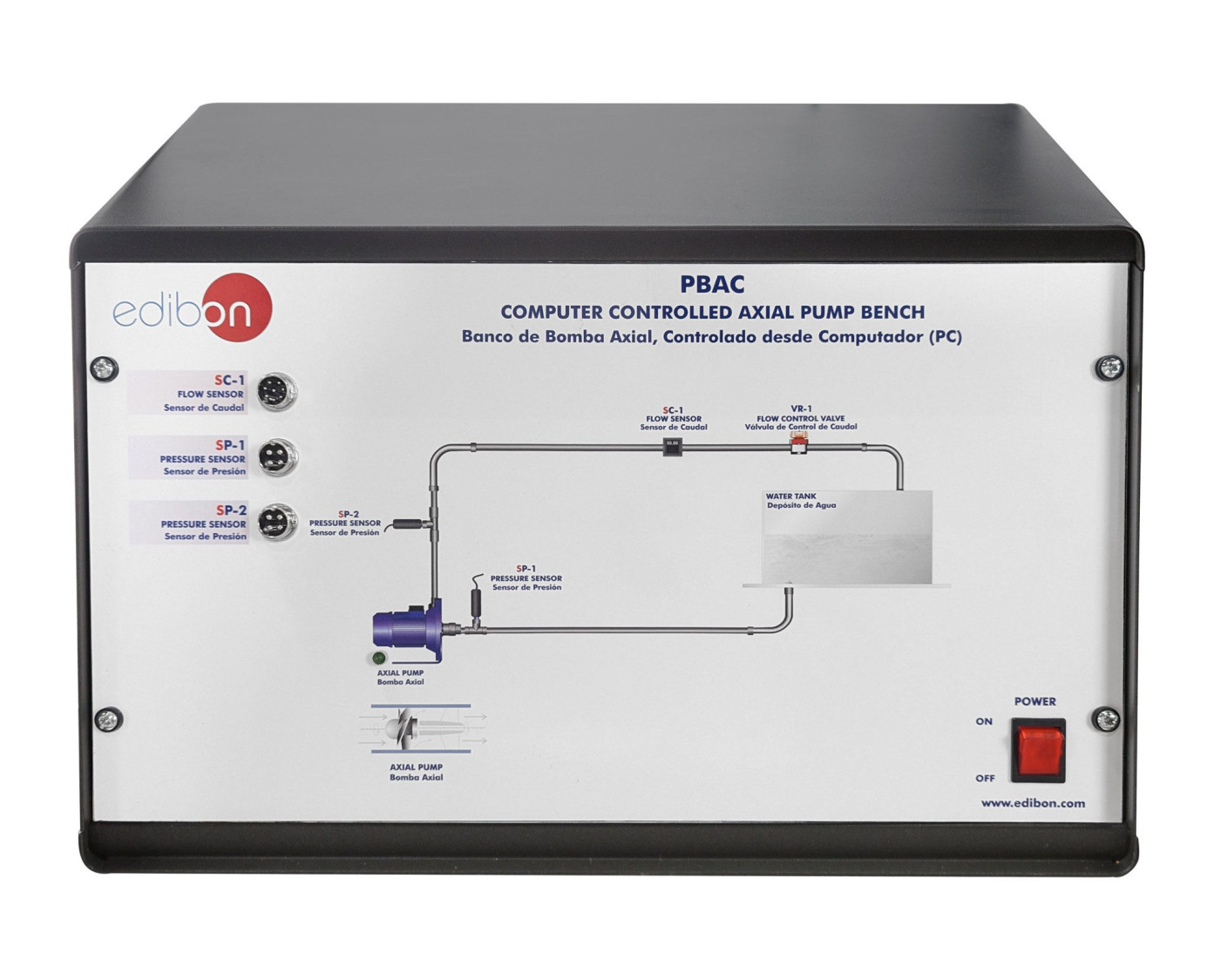

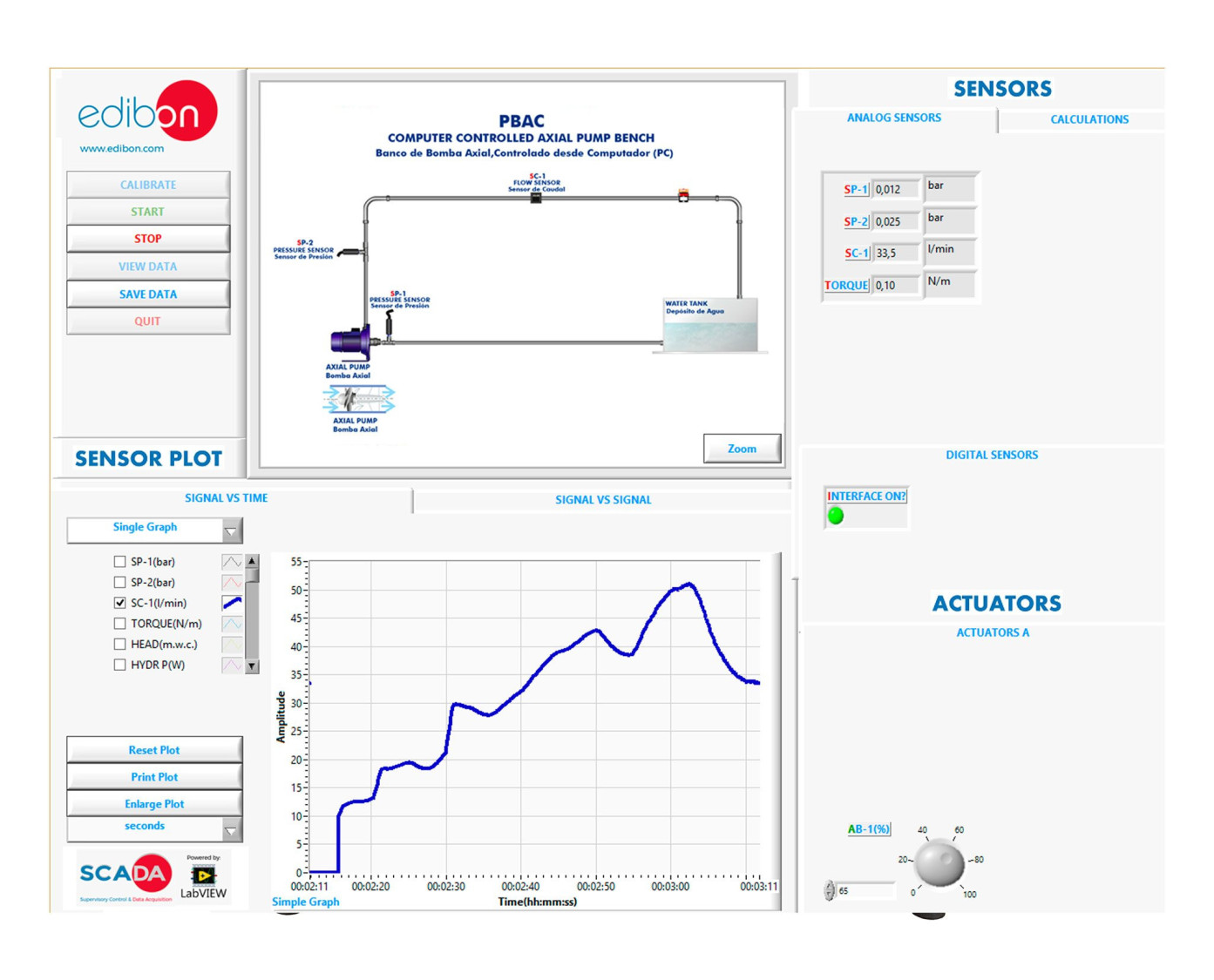

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Demostración de la curva Q vs. R.p.m. para una bomba axial.
  2. Demostración de la curva H vs. Q a diferentes r.p.m. de una bomba axial.
  3. Demostración de la potencia mecánica vs caudal a diferentes r.p.m. de una bomba axial.
  4. Demostración de la curva H vs caudal a diferentes r.p.m. de una bomba axial.
  5. Demostración del mapa de una bomba axial.
  6. Calibración de sensores.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

Posibilidades prácticas adicionales:

  1. Obtención de las curvas H(n), N(n).
  2. Estudio de la influencia de las presiones a la salida.
  3. Cálculo de la eficiencia de la bomba axial.

Otras posibilidades que pueden realizarse con este equipo:

  1. Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
  2. Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
  3. El Sistema de Control desde Computador con SCADA y Control PID permiten una simulación industrial real.
  4. Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
  5. Este equipo puede usarse para realizar investigación aplicada.
  6. Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
  7. Control del proceso del equipo PBAC a través de la interface de control, sin el computador.
  8. Visualización de todos los valores de los sensores usados en el proceso del equipo PBAC.
  9. Usando PLC-PI pueden realizarse adicionalmente 19 ejercicios más.
  10. El usuario puede realizar otros ejercicios diseñados por él mismo.
