PBEC Banco de Bomba de Engranajes, Controlado desde Computador (PC)

8.7.1.- BOMBAS
COMPUTER CONTROLLED GEAR PUMP BENCH - PBEC

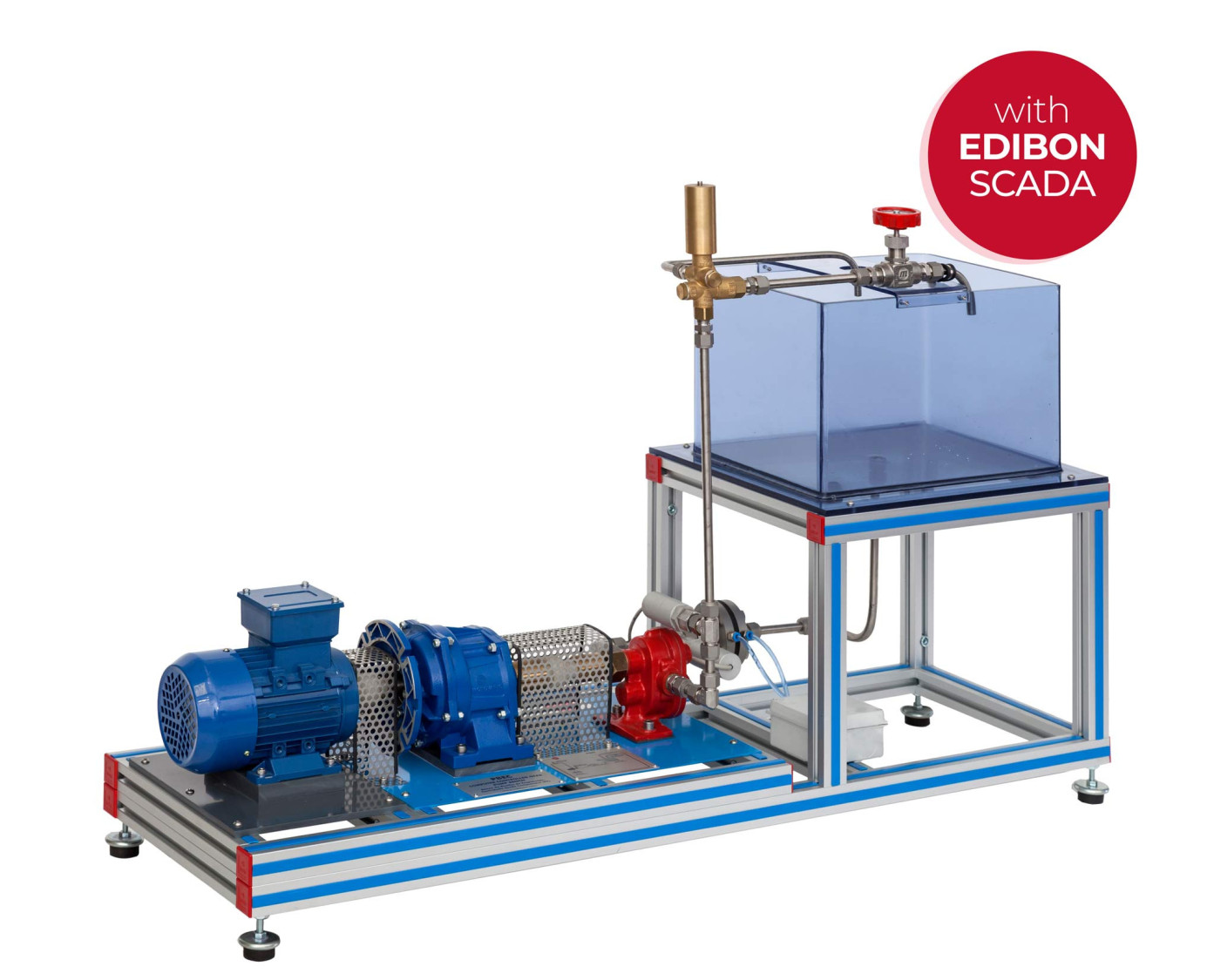

Equipo: PBEC. Banco de Bomba de Engranajes, Controlado desde Computador (PC)

COMPUTER CONTROLLED GEAR PUMP BENCH - PBEC

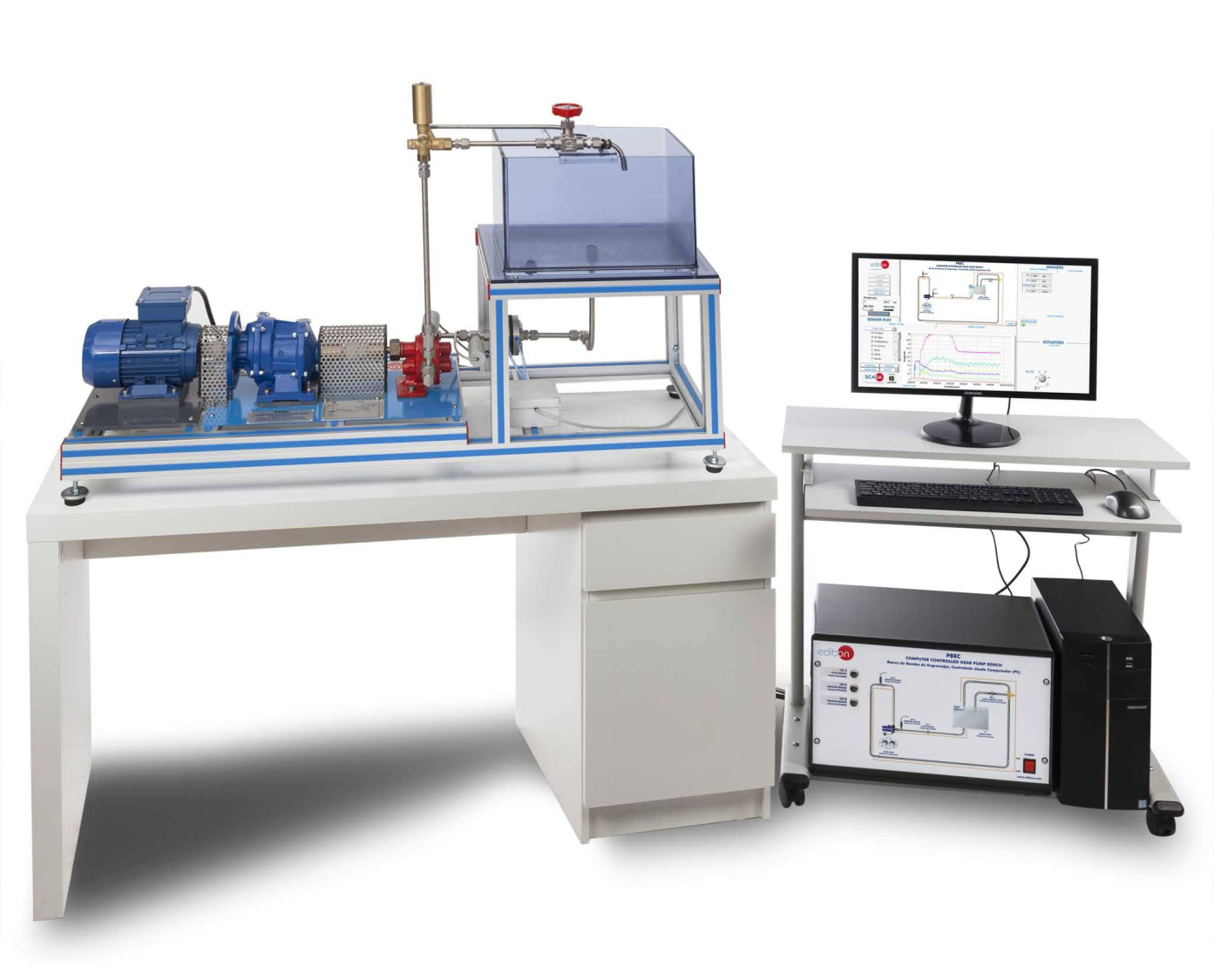

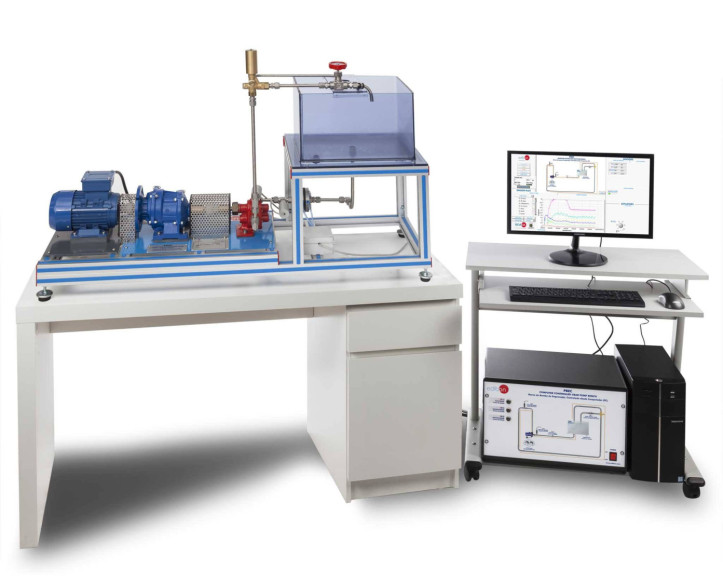

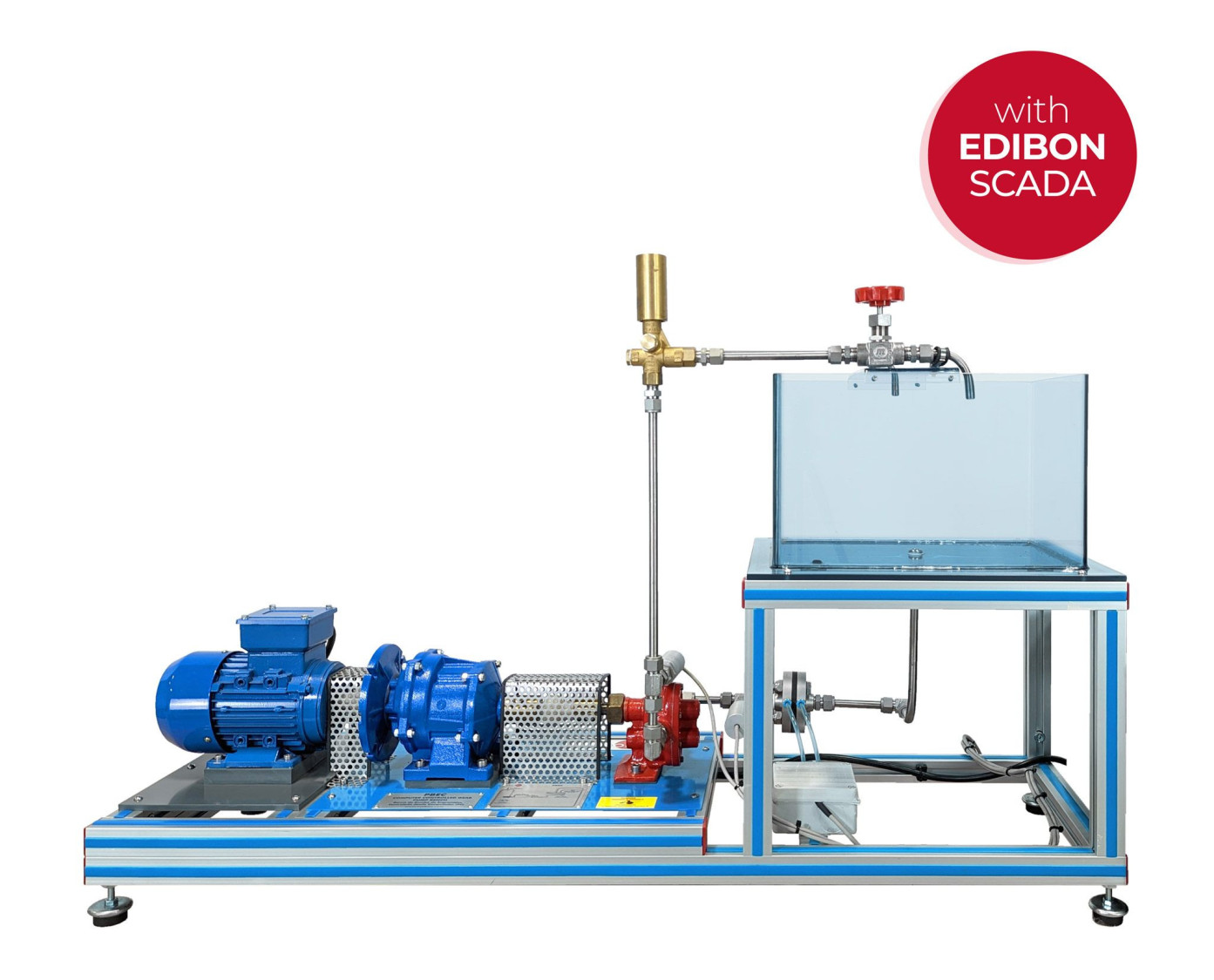

Equipo PBEC completo

COMPUTER CONTROLLED GEAR PUMP BENCH - PBEC

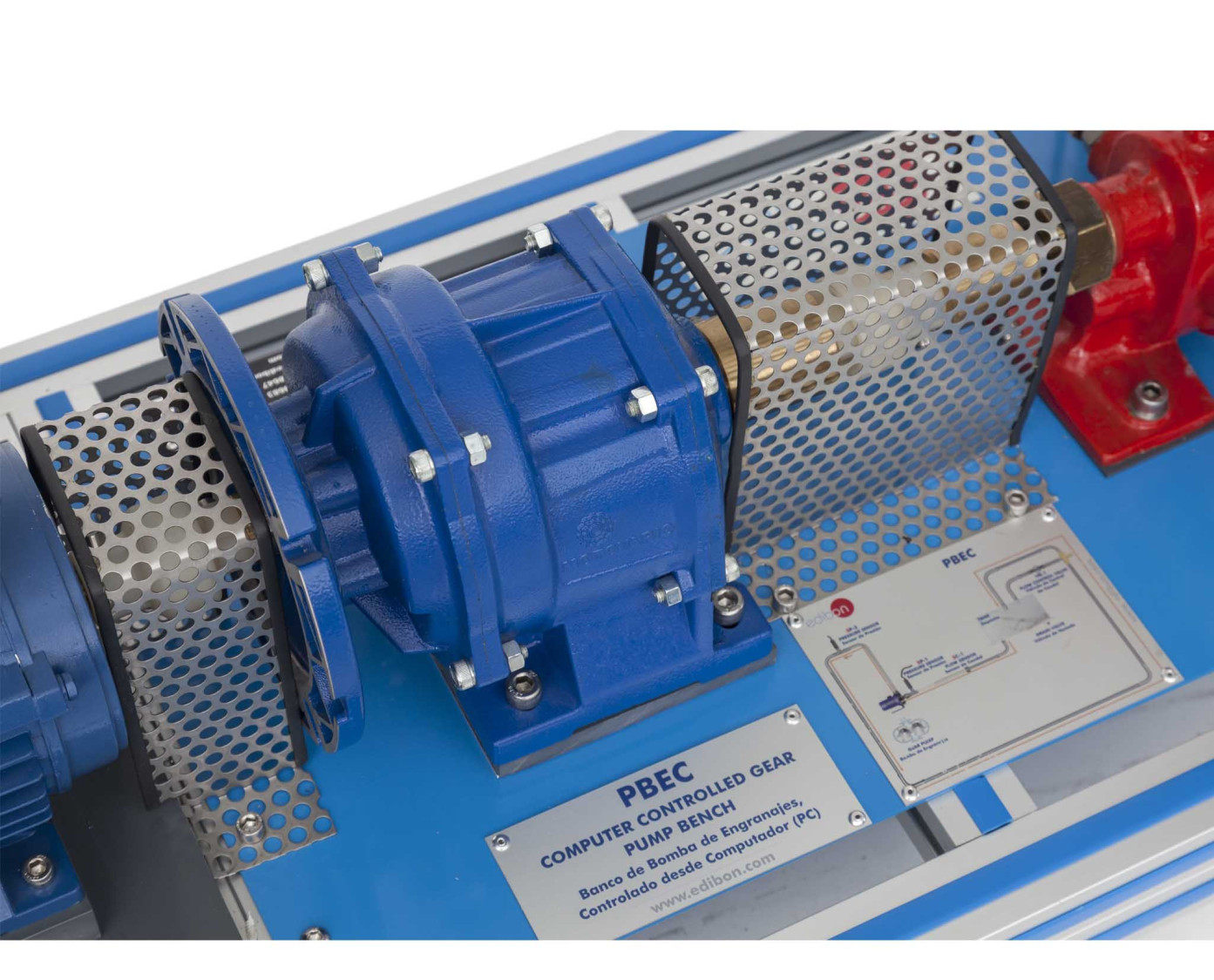

Detalle del equipo

COMPUTER CONTROLLED GEAR PUMP BENCH - PBEC

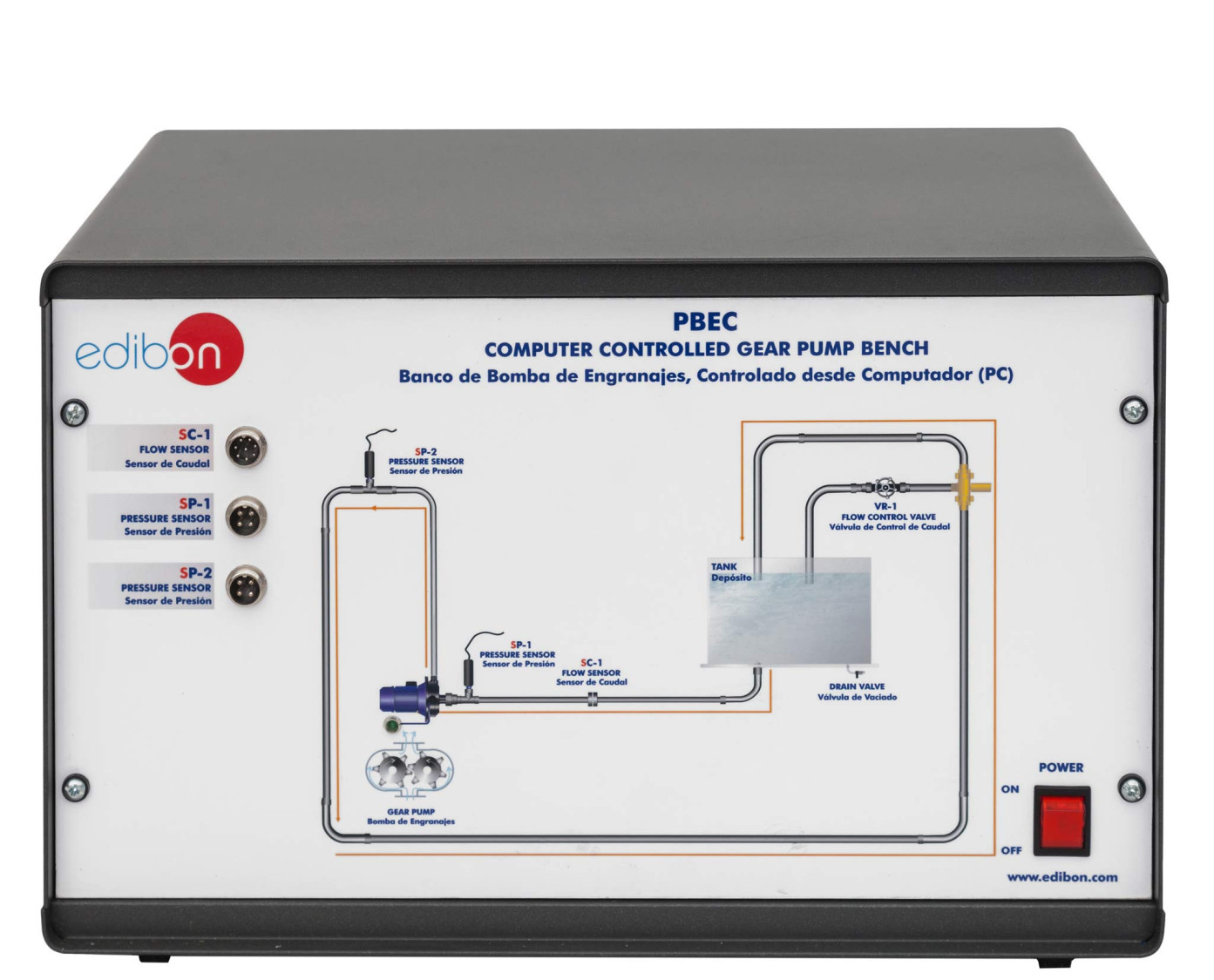

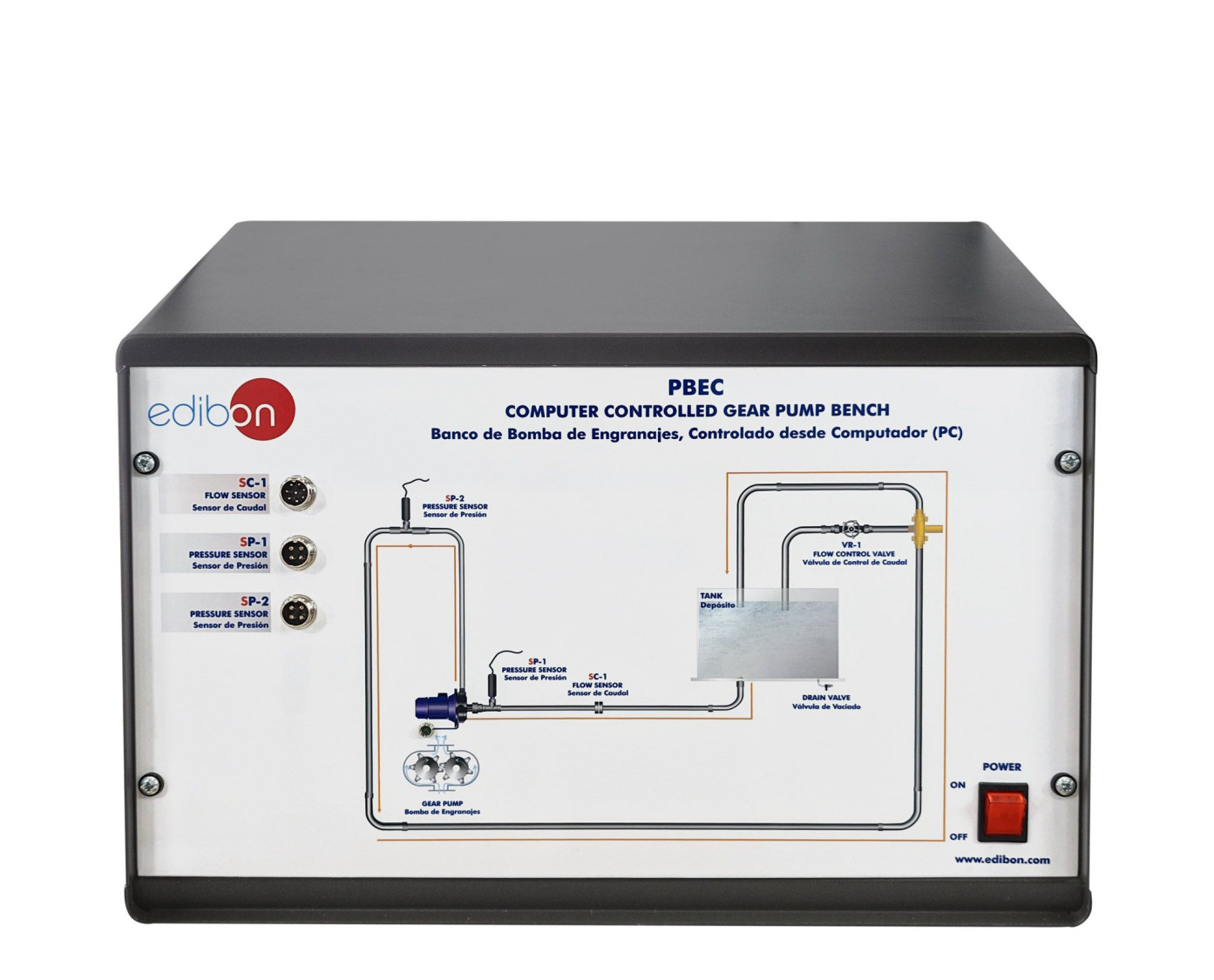

PBEC/CIB. Caja-Interface de Control: La Caja-Interface de Control forma parte del sistema SCADA

COMPUTER CONTROLLED GEAR PUMP BENCH - PBEC

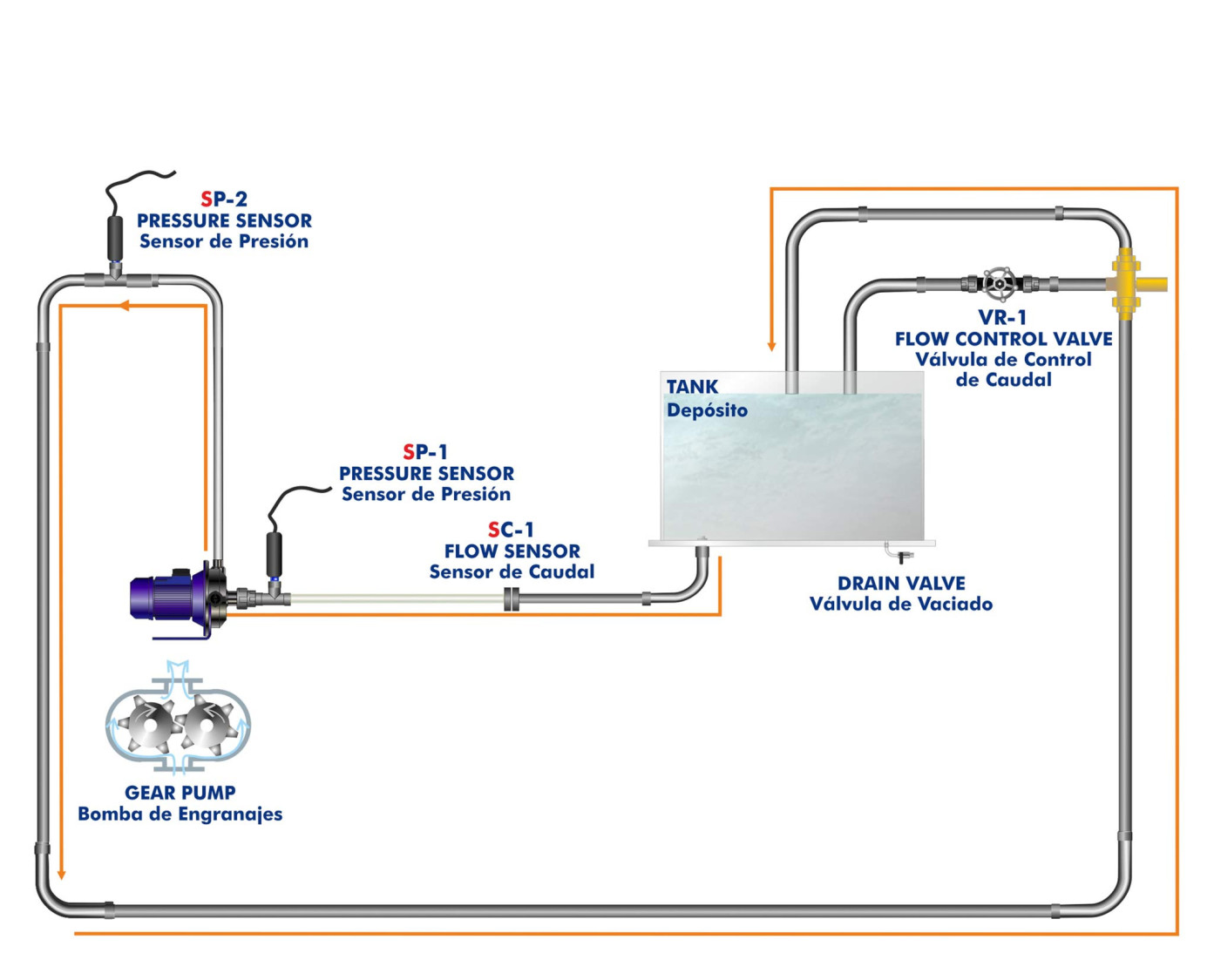

Diagrama de proceso y disposición de los elementos del equipo

COMPUTER CONTROLLED GEAR PUMP BENCH - PBEC

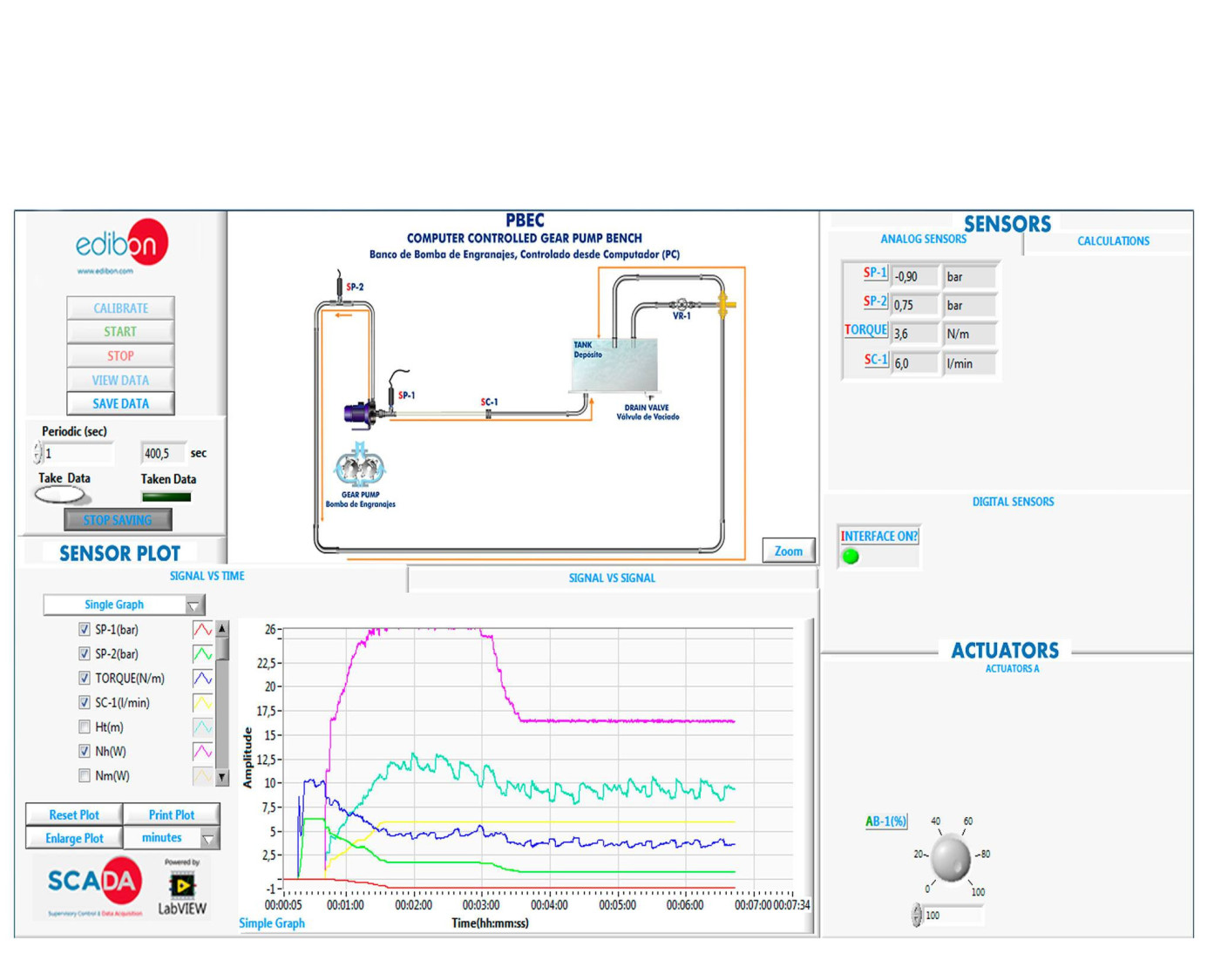

PBEC/SOF. Software del equipo PBEC. Pantalla principal

COMPUTER CONTROLLED GEAR PUMP BENCH - PBEC
COMPUTER CONTROLLED GEAR PUMP BENCH - PBEC
COMPUTER CONTROLLED GEAR PUMP BENCH - PBEC
COMPUTER CONTROLLED GEAR PUMP BENCH - PBEC
COMPUTER CONTROLLED GEAR PUMP BENCH - PBEC
COMPUTER CONTROLLED GEAR PUMP BENCH - PBEC

SISTEMAS INNOVADORES

El Banco de Bomba de Engranajes, Controlado desde Computador (PC), "PBEC", permite obtener los parámetros y curvas características más importantes de una bomba de engranajes.

Ver descripción general

Expansiones

ICAI

Software Interactivo para Enseñanza Asistida desde Computador
FSS

Sistema de Simulación de Fallos
PLC

Control de Procesos Industriales por PLC
PLCHMI

Control y Monitorización local/remota IIoT con HMI
ELK

KIT de Desarrollo de Software de EDIBON, Powered by NI LabVIEW™
ECR

Sistema Modular Industrial de EDIBON con NI CompactRIO
ESN

EDIBON Scada-Net
ECL

Educación a Distancia de EDIBON

Laboratorios

11PTC
 Laboratorio para Centro de Formación de Petróleo
8TV
 Laboratorio de Mecánica de Fluidos para Educación Técnica y Vocacional
8HE
 Laboratorio de Mecánica de Fluidos para Educación Superior

NOTICIAS RELACIONADAS

EDIBON y su compromiso con las Skills Europeas
EDIBON y su compromiso con las Skills Europeas
En EDIBON, estamos comprometidos con impulsar las capacidades como un pilar estratégico para la competitividad y el bienestar social de la Unión Europea. La capacitación adecuada de la ciudadanía no solo refuerza la economía, sino que también permite a las personas participar plenamente en la...
Leer más
NEW Fluid Mechanics Course
NEW Fluid Mechanics Course
Are you a teacher or do you work as an engineering researcher? EDIBON offers courses for teachers and #research staff. Take a look at the course of Fluid Mechanics and learn about #fluids properties. #DiscoverEdibon #Engineering.
Leer más

Descripción General

El Banco de Bomba de Engranajes Controlado desde Computador (PC), "PBEC", es un equipo de sobremesa que consta de una bomba de engranajes controlada desde computador (PC), un depósito de alimentación de agua, tuberías de circulación, válvulas de regulación, así como los elementos de control suficientes para los experimentos con la bomba: dos sensores de presión y un sensor de caudal.

Un variador de frecuencia para la bomba, con control desde el computador (PC), proporciona la posibilidad de regulación y medición de la velocidad de giro del motor de la bomba, así como la medición del par mecánico transmitido.

La bomba está instalada en un sistema de tuberías que evitan el gasto permanente de agua durante el funcionamiento, ya que es un circuito cerrado.

El Banco de Bomba de Engranajes Controlado desde Computador (PC), "PBEC", dispone de instrumentación y sensores que permiten medir, desde el computador (PC), los parámetros más representativos de la bomba de engranajes:

  • Presión de admisión y descarga.
  • Par.
  • Velocidad de giro del motor.
  • Caudal total impulsado.

El software permite calcular, con la medición de los parámetros:

  • Altura de la bomba.
  • Potencia mecánica e hidráulica.
  • Eficiencia volumétrica.

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Demostración del funcionamiento de una bomba de engranajes.
  2. Obtención de las curvas H(Q), N(Q), Eficiencia (Q) de la bomba de engranajes.
  3. Representación simultánea de H(Q), N(Q) y Eficiencia (Q).
  4. Estudio adimensional de las magnitudes H*, N* y Q*.
  5. Determinación de la curva H vs Q a diferentes r.p.m.
  6. Determinación de la potencia mecánica vs caudal a diferentes r.p.m.
  7. Determinación de la curva de eficiencia vs caudal a diferentes r.p.m.
  8. Determinación del mapa de una bomba de engranajes.
  9. Calibración de los sensores.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
  2. Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
  3. El Sistema de Control desde Computador con SCADA y Control PID permiten una simulación industrial real.
  4. Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
  5. Este equipo puede usarse para realizar investigación aplicada.
  6. Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
  7. Control del proceso del equipo PBEC a través de la interface de control, sin el computador.
  8. Visualización de todos los valores de los sensores usados en el proceso del equipo PBEC.
  9. Usando PLC-PI pueden realizarse adicionalmente 19 ejercicios más.
  10. El usuario puede realizar otros ejercicios diseñados por él mismo.
