PBRC Banco de Bomba de Pistón, Controlado desde Computador (PC)

8.7.1.- BOMBAS
COMPUTER CONTROLLED PISTON PUMP BENCH - PBRC

SISTEMAS INNOVADORES

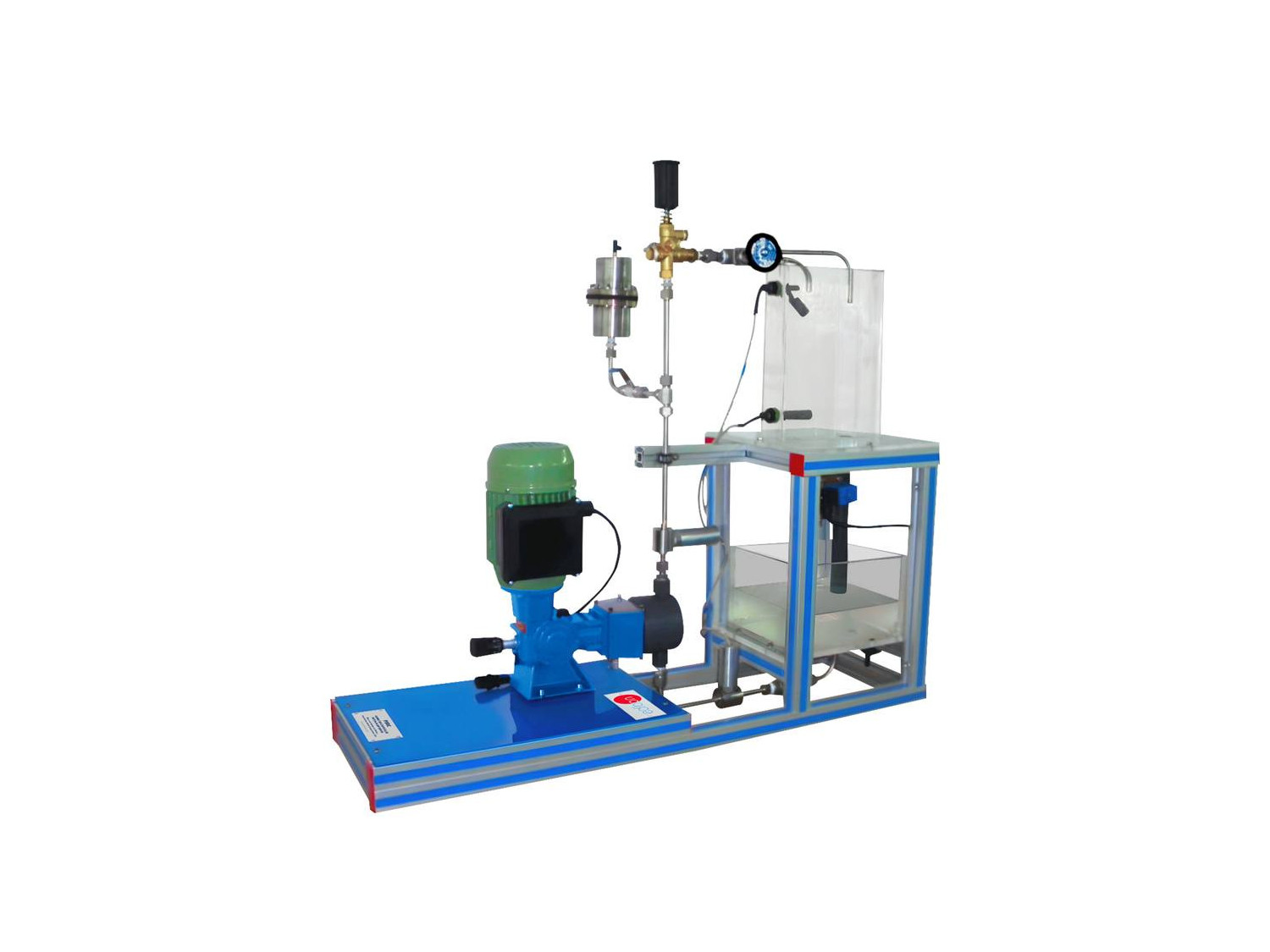

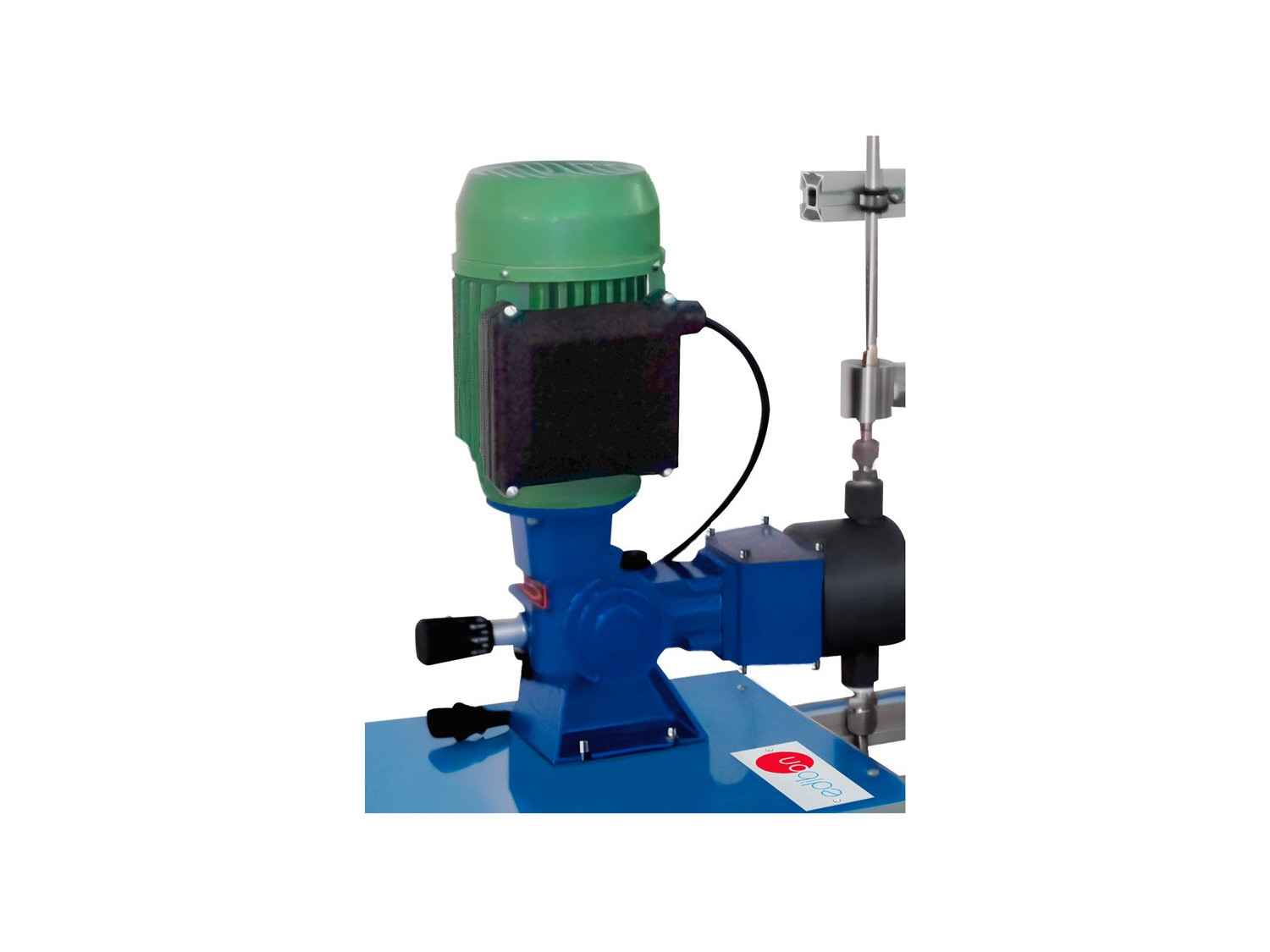

El Banco de Bomba de Pistón Controlado desde Computador (PC), "PBRC", es un equipo de sobremesa que se compone de una bomba de pistón, un depósito de alimentación, un depósito de medida de caudales calibrado para la toma de medidas de caudales, tuberías de circulación, válvulas manuales y una válvula solenoide, controlada desde computador (PC), además de los elementos de control suficientes para ensayos con la bomba: dos sensores de presión y dos interruptores de nivel.

Ver descripción general

Expansiones

ICAI

Software Interactivo para Enseñanza Asistida desde Computador
FSS

Sistema de Simulación de Fallos
PLC

Control de Procesos Industriales por PLC
PLCHMI

Control y Monitorización local/remota IIoT con HMI
ELK

KIT de Desarrollo de Software de EDIBON, Powered by NI LabVIEW™
ECR

Sistema Modular Industrial de EDIBON con NI CompactRIO
ESN

EDIBON Scada-Net
ECL

Educación a Distancia de EDIBON

Laboratorios

11PTC
 Laboratorio para Centro de Formación de Petróleo
8TV
 Laboratorio de Mecánica de Fluidos para Educación Técnica y Vocacional
8HE
 Laboratorio de Mecánica de Fluidos para Educación Superior

NOTICIAS RELACIONADAS

EDIBON y su compromiso con las Skills Europeas
EDIBON y su compromiso con las Skills Europeas
En EDIBON, estamos comprometidos con impulsar las capacidades como un pilar estratégico para la competitividad y el bienestar social de la Unión Europea. La capacitación adecuada de la ciudadanía no solo refuerza la economía, sino que también permite a las personas participar plenamente en la...
Leer más
NEW Fluid Mechanics Course
NEW Fluid Mechanics Course
Are you a teacher or do you work as an engineering researcher? EDIBON offers courses for teachers and #research staff. Take a look at the course of Fluid Mechanics and learn about #fluids properties. #DiscoverEdibon #Engineering.
Leer más

Descripción General

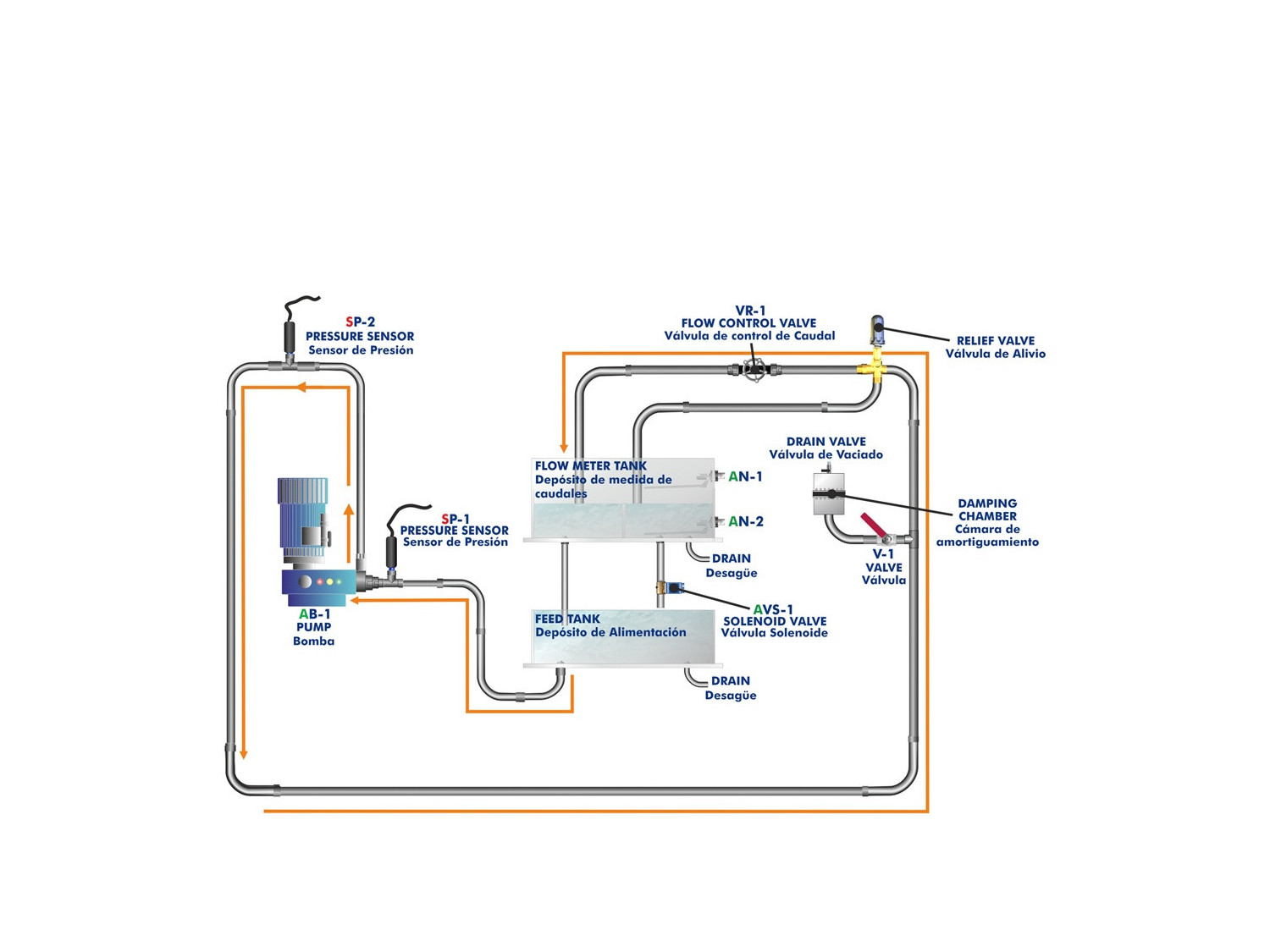

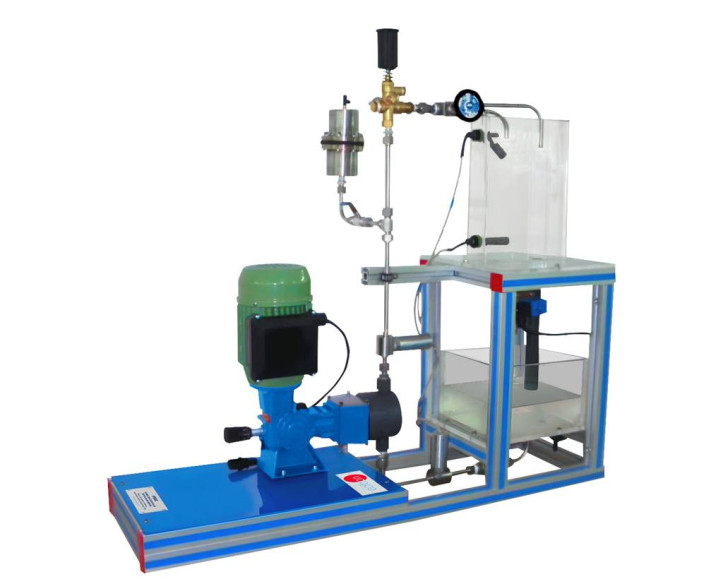

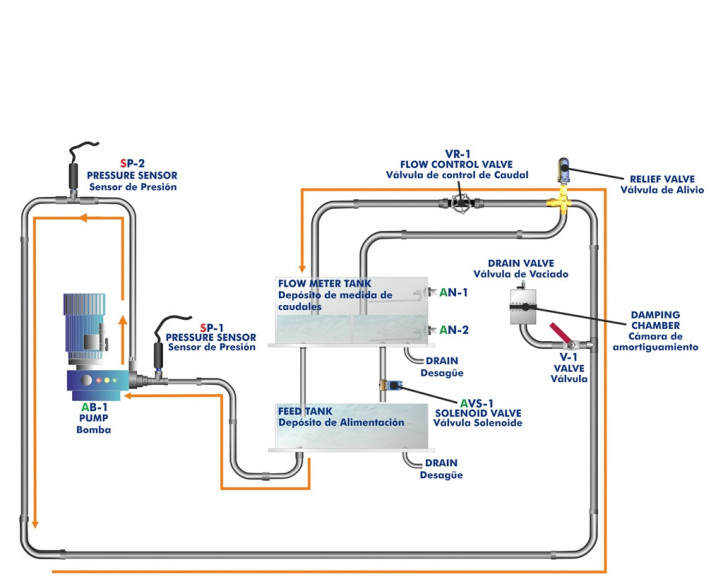

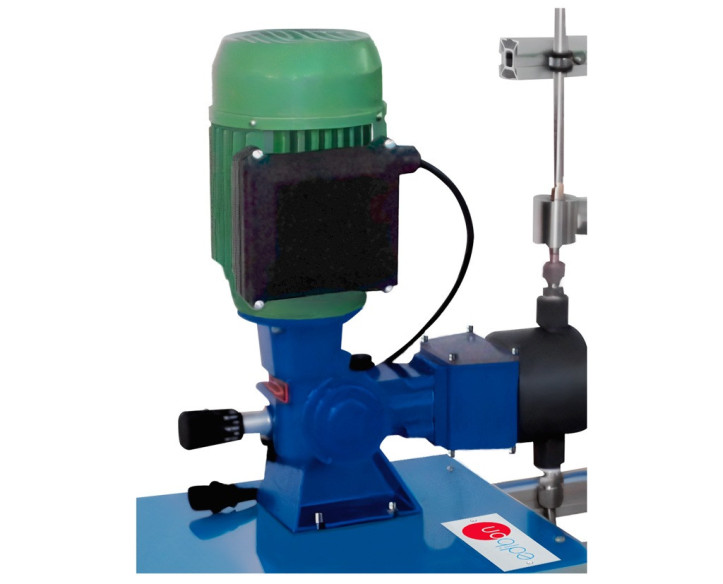

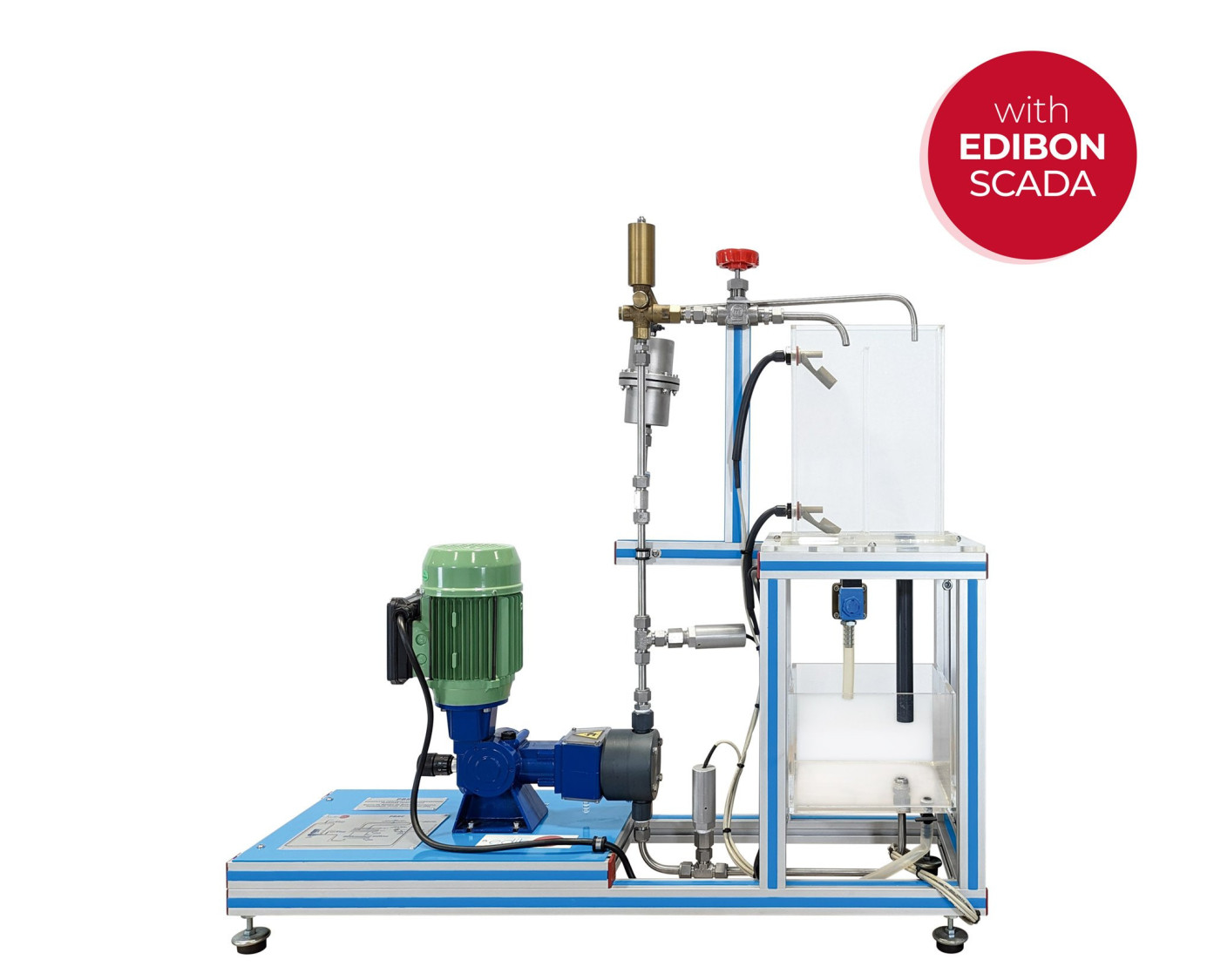

El Banco de Bomba de Pistón Controlado desde Computador (PC), "PBRC", es un equipo de sobremesa que se compone de una bomba de pistón, un depósito de alimentación, un depósito de medida de caudales calibrado para la toma de medidas de caudales, tuberías de circulación, válvulas manuales y una válvula solenoide, controlada desde computador (PC), además de los elementos de control suficientes para ensayos con la bomba: dos sensores de presión y dos interruptores de nivel.

Un variador de frecuencia para la bomba, con control desde el computador (PC), proporciona la posibilidad de regulación y medición de la velocidad de giro del motor de la bomba, así como la medición del par mecánico transmitido.

La bomba va instalada en un sistema de tuberías que, al ser un circuito cerrado, evita el gasto permanente de agua durante su funcionamiento.

El Banco de Bomba de Pistón Controlado desde Computador (PC), "PBRC", dispone de instrumentación y sensores que permiten la medición, desde el computador (PC), de los parámetros más representativos de la bomba de pistón:

  • Presión de admisión y descarga.
  • Par.
  • Velocidad de giro del motor.

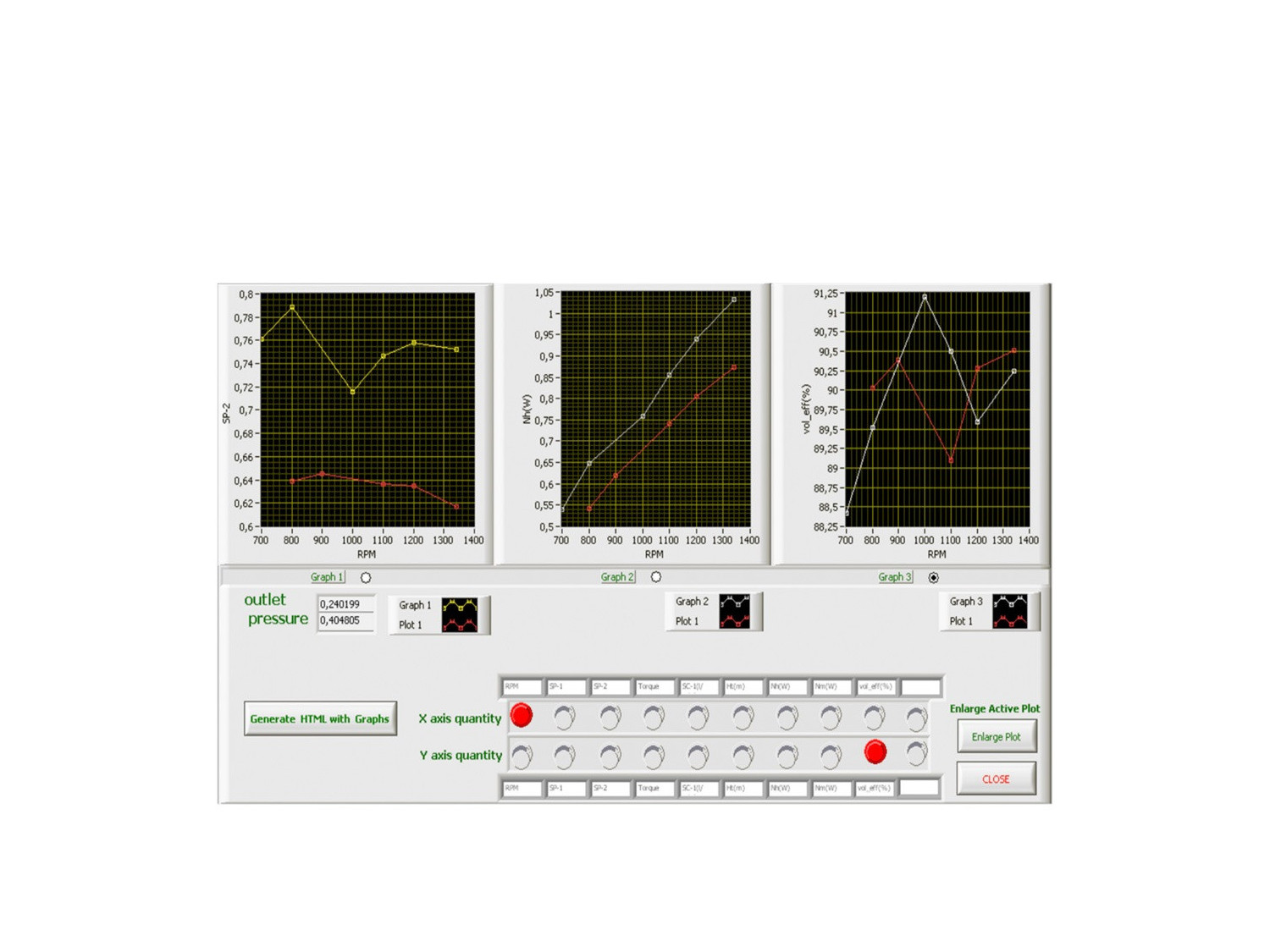

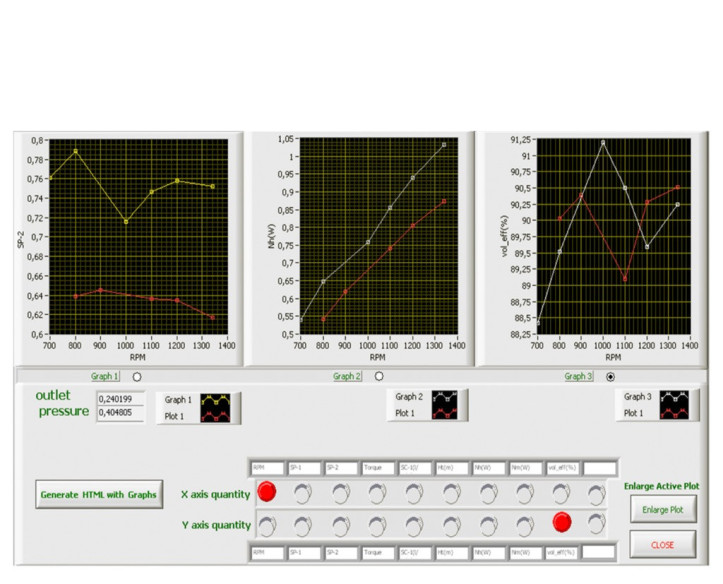

El software permite calcular, con la medición de los parámetros:

  • Caudal total impulsado.
  • Altura de la bomba.
  • Potencia mecánica e hidráulica.
  • Eficiencia volumétrica.

El equipo incluye los dispositivos típicos de una bomba de pistón, tales como: válvula de alivio (seguridad) y cámara de amortiguamiento. Por tanto, uno de los objetivos más importantes del equipo es estudiar la influencia que tiene la presencia de la cámara de amortiguamiento.

El depósito de medida dispone de un drenaje con una válvula solenoide, controlada desde computador (PC), para facilitar la descarga de agua al depósito de alimentación, en el caso de que el nivel de agua en el depósito de agua sea demasiado elevado.

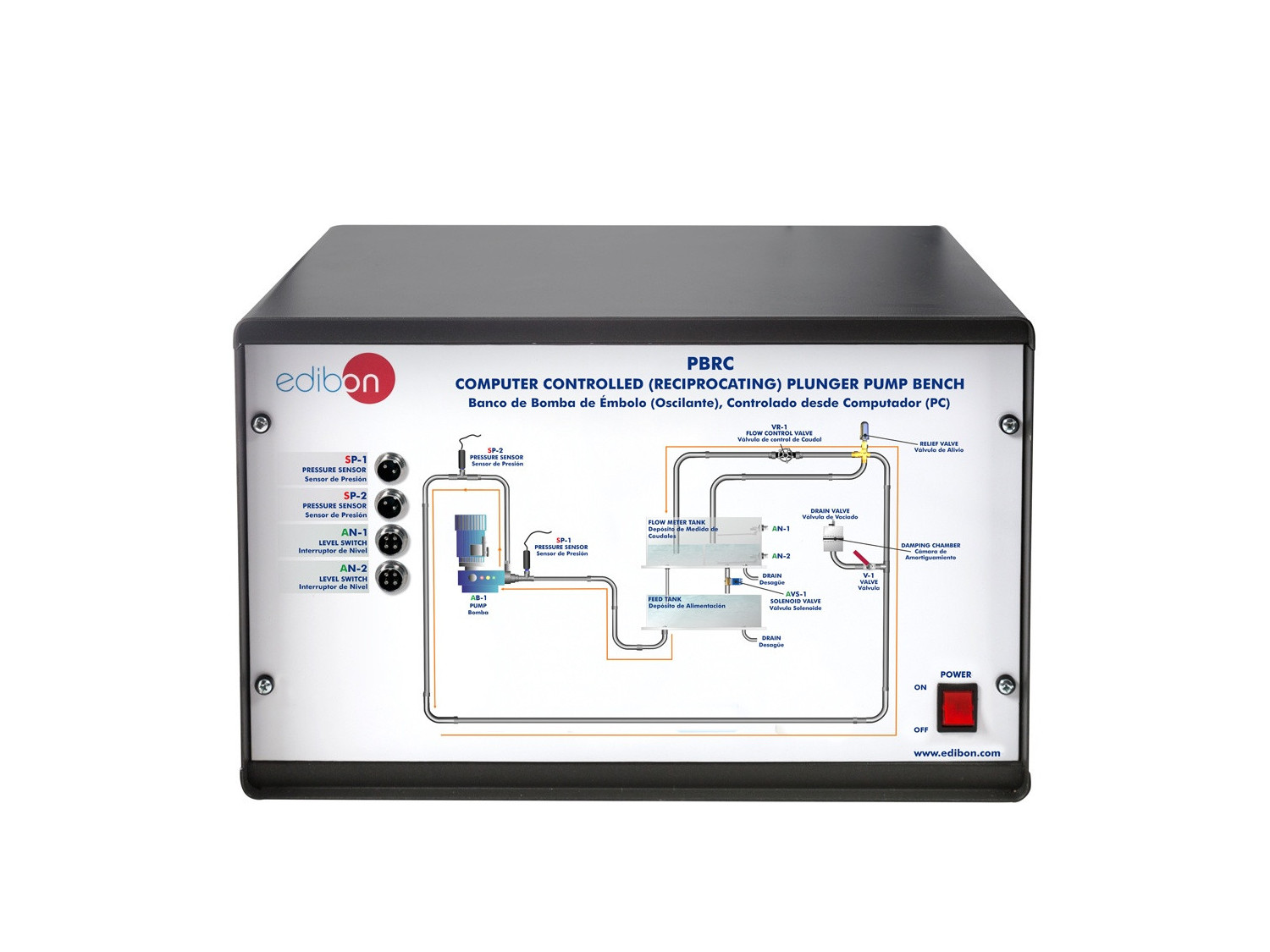

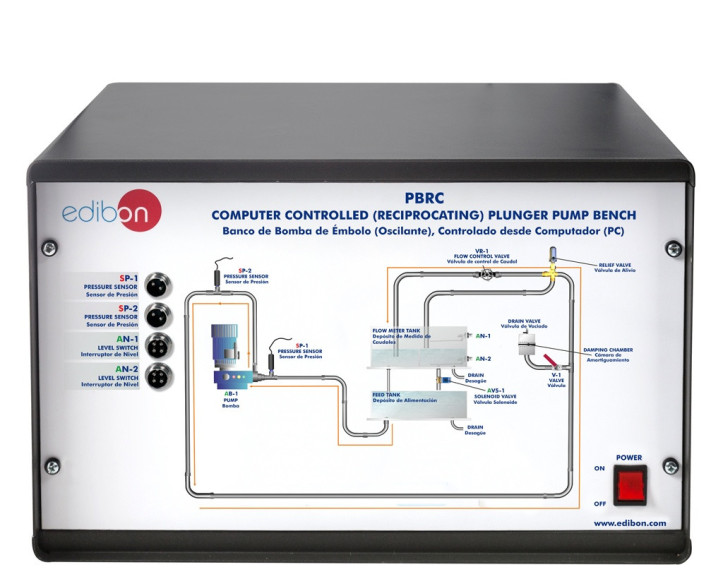

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Demostración del funcionamiento de una bomba de pistón.
  2. Medida del desplazamiento del émbolo de la bomba de pistón.
  3. Medida de la presión de entrada de la bomba de pistón.
  4. Medida de la presión de salida de la bomba de pistón.
  5. Medida de la eficiencia volumétrica.
  6. Obtención de las curvas H(n), N(n) de una bomba de pistón.
  7. Obtención del mapa de una bomba de pistón.
  8. Cálculo de la eficiencia de la bomba de pistón.
  9. Estudio de la influencia de las presiones a la salida.
  10. Estudio del funcionamiento de la válvula de seguridad de sobrepresiones.
  11. Estudio de la influencia de la inclusión de la cámara de amortiguamiento sobre las presiones a la salida.
  12. Calibración de los sensores.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
  2. Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
  3. El Sistema de Control desde Computador con SCADA y Control PID permiten una simulación industrial real.
  4. Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
  5. Este equipo puede usarse para realizar investigación aplicada.
  6. Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
  7. Control del proceso del equipo PBRC a través de la interface de control, sin el computador.
  8. Visualización de todos los valores de los sensores usados en el proceso del equipo PBRC.
  9. Usando PLC-PI pueden realizarse adicionalmente 19 ejercicios más.
  10. El usuario puede realizar otros ejercicios diseñados por él mismo.
