PBSPB Banco de Bombas Serie/Paralelo
SISTEMAS INNOVADORES
El Banco de Bombas Serie/Paralelo, "PBSPB", está diseñado para demostrar las ventajas operativas del funcionamiento en serie o en paralelo, según el rendimiento requerido.
NOTICIAS RELACIONADAS
Descripción General

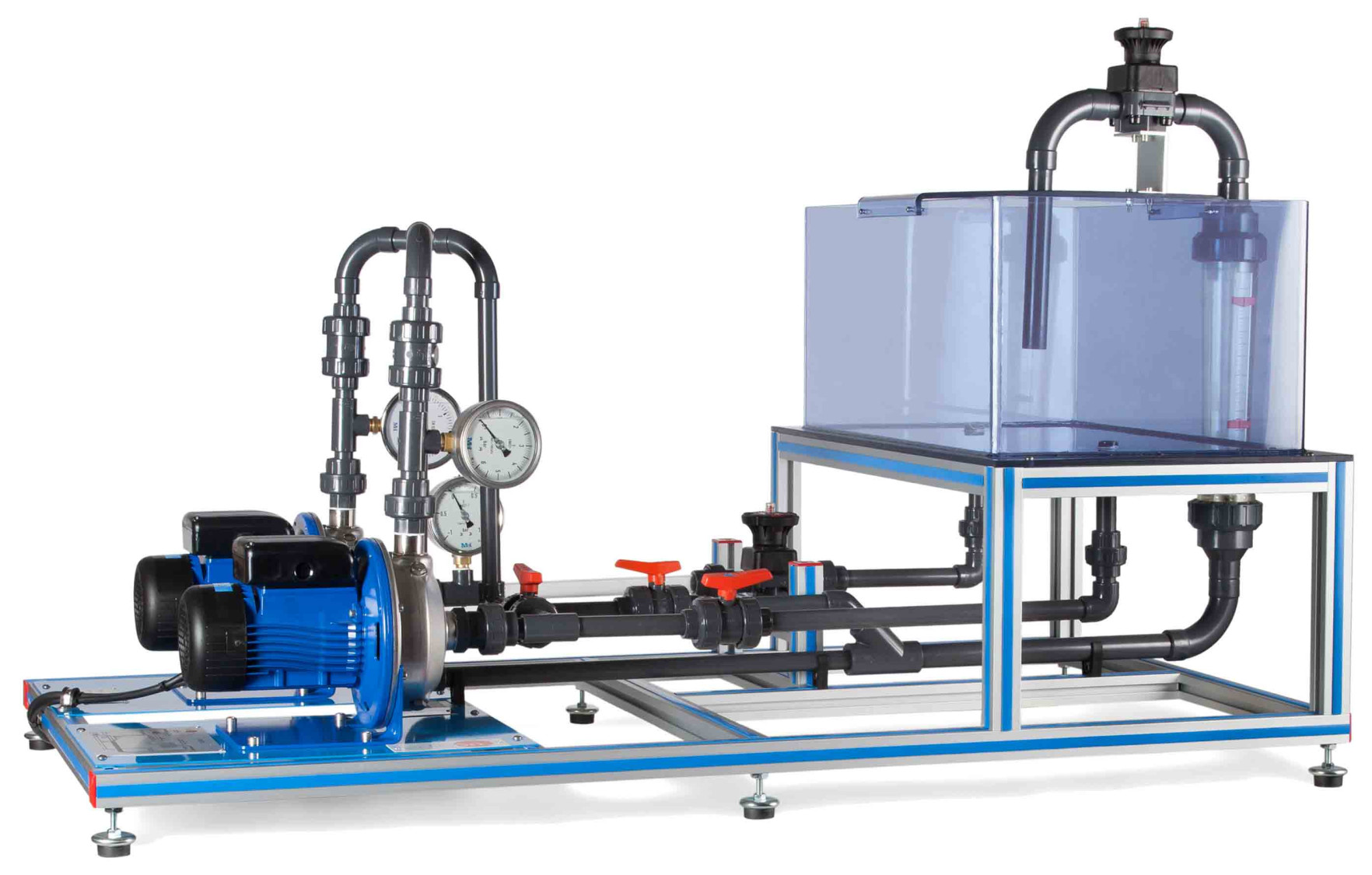

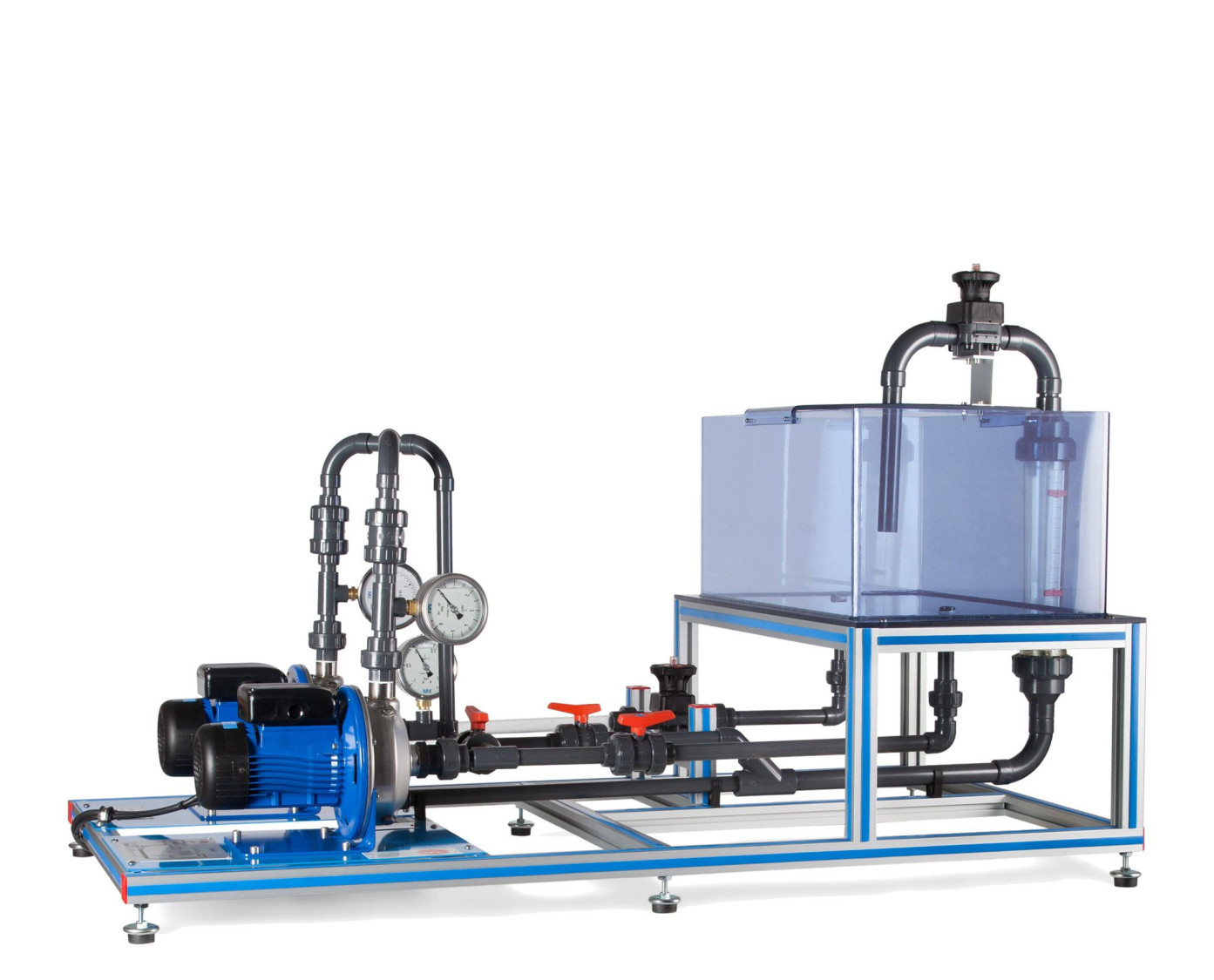

El Banco de Bombas Serie/Paralelo, "PBSPB", está diseñado para demostrar las ventajas operativas del funcionamiento en serie o en paralelo, según el rendimiento requerido.
Este equipo consta de dos bombas centrífugas, un depósito de suministro de agua, tuberías de circulación, válvulas de regulación, tres medidores de presión y un medidor de caudal.
Las bombas centrífugas pueden funcionar: aisladamente, acopladas en serie ó acopladas en paralelo. Una bomba está accionada a través de un motor trifásico con posibilidad de regulación y medición de la velocidad de giro así como de medición del par mecánico transmitido, y la otra bomba está accionada a través de un motor monofásico.
Las bombas van instaladas en un sistema de tuberías que, por ser un circuito cerrado, evita el gasto permanente de agua durante su funcionamiento.
Mediante el posicionamiento adecuado de las válvulas es posible conectar las bombas por separado, en serie ó en paralelo, según sea el ensayo que pretendamos realizar.
EJERCICIOS Y PRÁCTICAS GUIADAS
EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL
- Obtención de la curvas H (Q), N(Q), Rto%(Q).
- Obtención del mapa de una bomba centrífuga.
- Estudio adimensional de las magnitudes H*, N* y Q*.
- Ensayo de cavitación y obtención de las curvas NPSHr.
- Acoplamiento en serie de dos bombas de características iguales.
- Acoplamiento en serie de dos bombas de características distintas.
- Acoplamiento en paralelo de dos bombas de características iguales.
- Acoplamiento en paralelo de dos bombas de características distintas.
- Calibración de los sensores.
