TBMC3 Banco de Ensayos para Motores de 2,2 kW, Controlado desde Computador (PC)

7.2.3.- MOTORES 9.9.- MOTORES DE COMBUSTIÓN INTERNA
COMPUTER CONTROLLED TEST BENCH FOR 2.2 KW ENGINES - TBMC3
COMPUTER CONTROLLED TEST BENCH FOR 2.2 KW ENGINES - TBMC3
COMPUTER CONTROLLED TEST BENCH FOR 2.2 KW ENGINES - TBMC3
COMPUTER CONTROLLED TEST BENCH FOR 2.2 KW ENGINES - TBMC3
COMPUTER CONTROLLED TEST BENCH FOR 2.2 KW ENGINES - TBMC3
COMPUTER CONTROLLED TEST BENCH FOR 2.2 KW ENGINES - TBMC3
COMPUTER CONTROLLED TEST BENCH FOR 2.2 KW ENGINES - TBMC3
COMPUTER CONTROLLED TEST BENCH FOR 2.2 KW ENGINES - TBMC3
COMPUTER CONTROLLED TEST BENCH FOR 2.2 KW ENGINES - TBMC3
COMPUTER CONTROLLED TEST BENCH FOR 2.2 KW ENGINES - TBMC3

SISTEMAS INNOVADORES

El Banco de Ensayos para Motores de 2,2 kW, Controlado desde Computador (PC), "TBMC3", diseñado por EDIBON, es un equipo didáctico para la prueba de motores de combustión interna de hasta 2,2 kW.

Ver descripción general

Expansiones

ICAI

Software Interactivo para Enseñanza Asistida desde Computador
FSS

Sistema de Simulación de Fallos
ELK

KIT de Desarrollo de Software de EDIBON, Powered by NI LabVIEW™
ECR

Sistema Modular Industrial de EDIBON con NI CompactRIO
ESN

EDIBON Scada-Net
ECL

Educación a Distancia de EDIBON

Laboratorios

9TV
 Laboratorio de Termodinámica y Termotecnia para Educación Técnica y Vocacional
9HE
 Laboratorio de Termodinámica y Termotecnia para Educación Superior

NOTICIAS RELACIONADAS

Termodinámica y la Termotecnia: Conceptos clave y contribución de EDIBON
Termodinámica y la Termotecnia: Conceptos clave y contribución de EDIBON
La termodinámica y la termotecnia son áreas fundamentales de la ingeniería que juegan un rol crucial en múltiples industrias, desde la generación de energía hasta la climatización. Comprender sus conceptos básicos no solo es esencial para los ingenieros, sino que también proporciona una base para...
Leer más
EDIBON y su compromiso con las Skills Europeas
EDIBON y su compromiso con las Skills Europeas
En EDIBON, estamos comprometidos con impulsar las capacidades como un pilar estratégico para la competitividad y el bienestar social de la Unión Europea. La capacitación adecuada de la ciudadanía no solo refuerza la economía, sino que también permite a las personas participar plenamente en la...
Leer más
Rendimiento de los Refrigeradores de Absorción por Difusión con Potencia de Entrada Variable
Rendimiento de los Refrigeradores de Absorción por Difusión con Potencia de Entrada Variable
Nos emociona celebrar la publicación del artículo de la Prof. Dra. Nina Penkova titulada "Rendimiento de los Refrigeradores de Absorción por Difusión con Potencia de Entrada Variable". El estudio explora cómo los refrigeradores de absorción, que utilizan energía residual o solar para calefacción...
Leer más

Descripción General

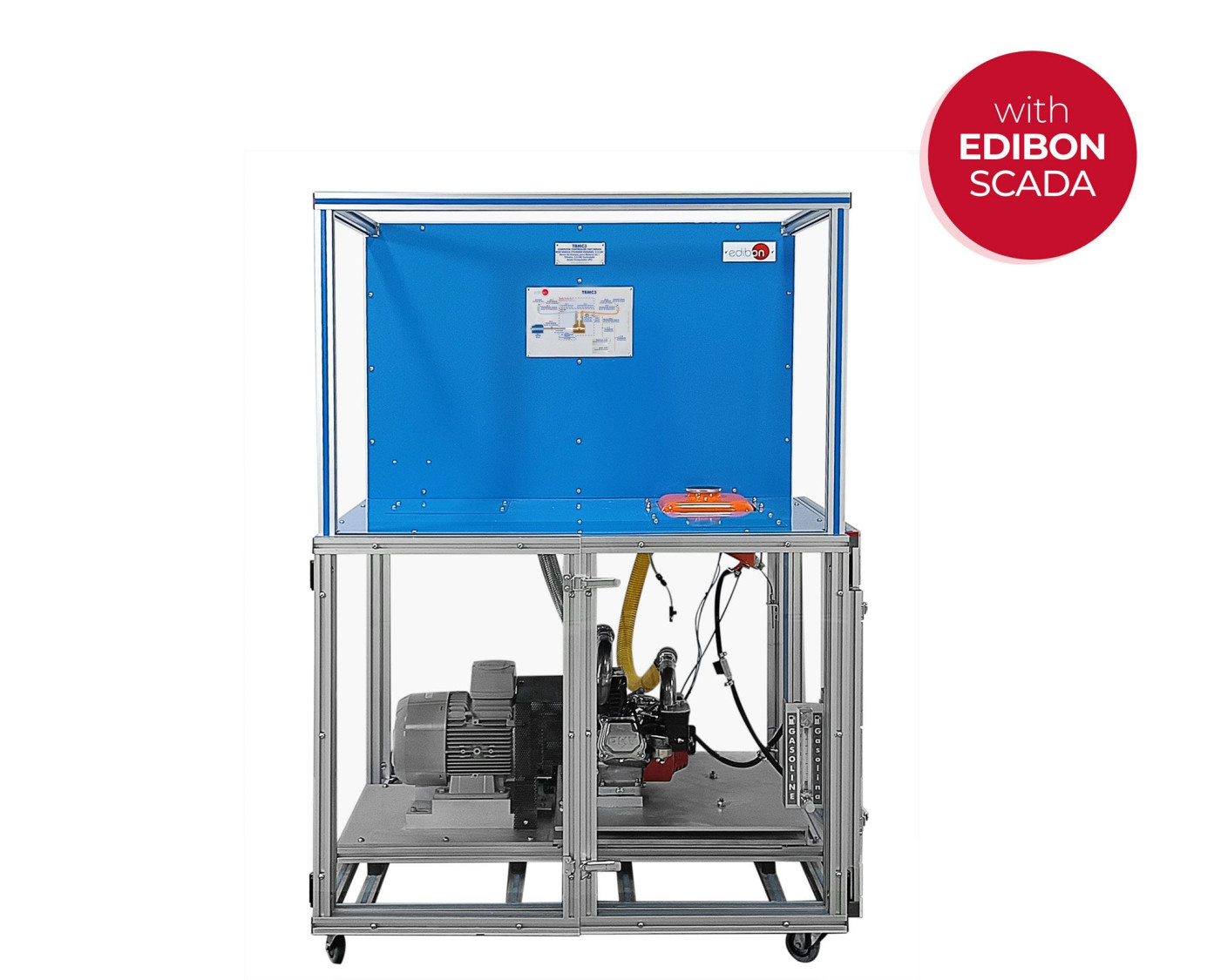

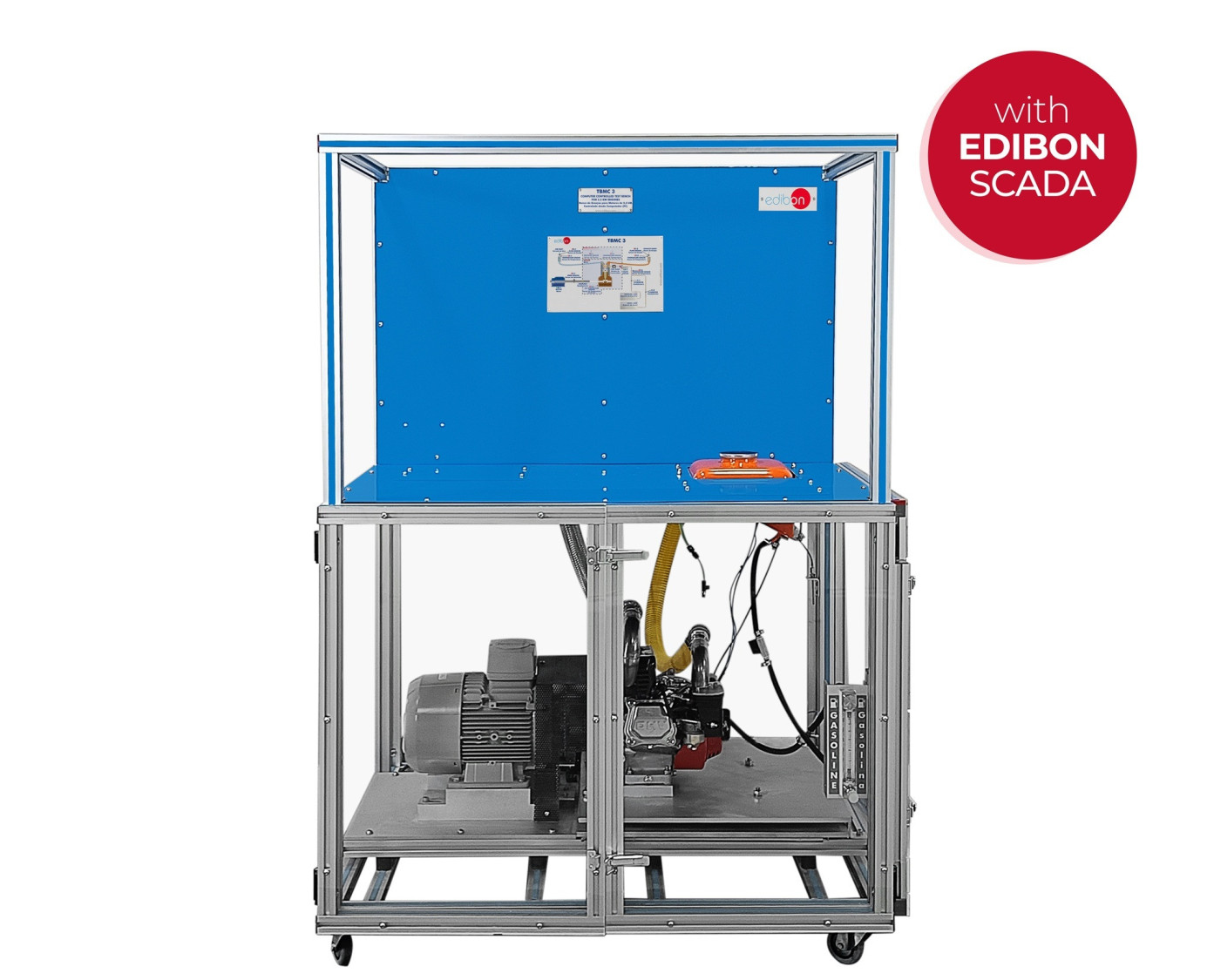

El Banco de Ensayos para Motores de 2,2 kW, Controlado desde Computador (PC), "TBMC3", diseñado por EDIBON, es un equipo didáctico para la prueba de motores de combustión interna de hasta 2,2 kW.

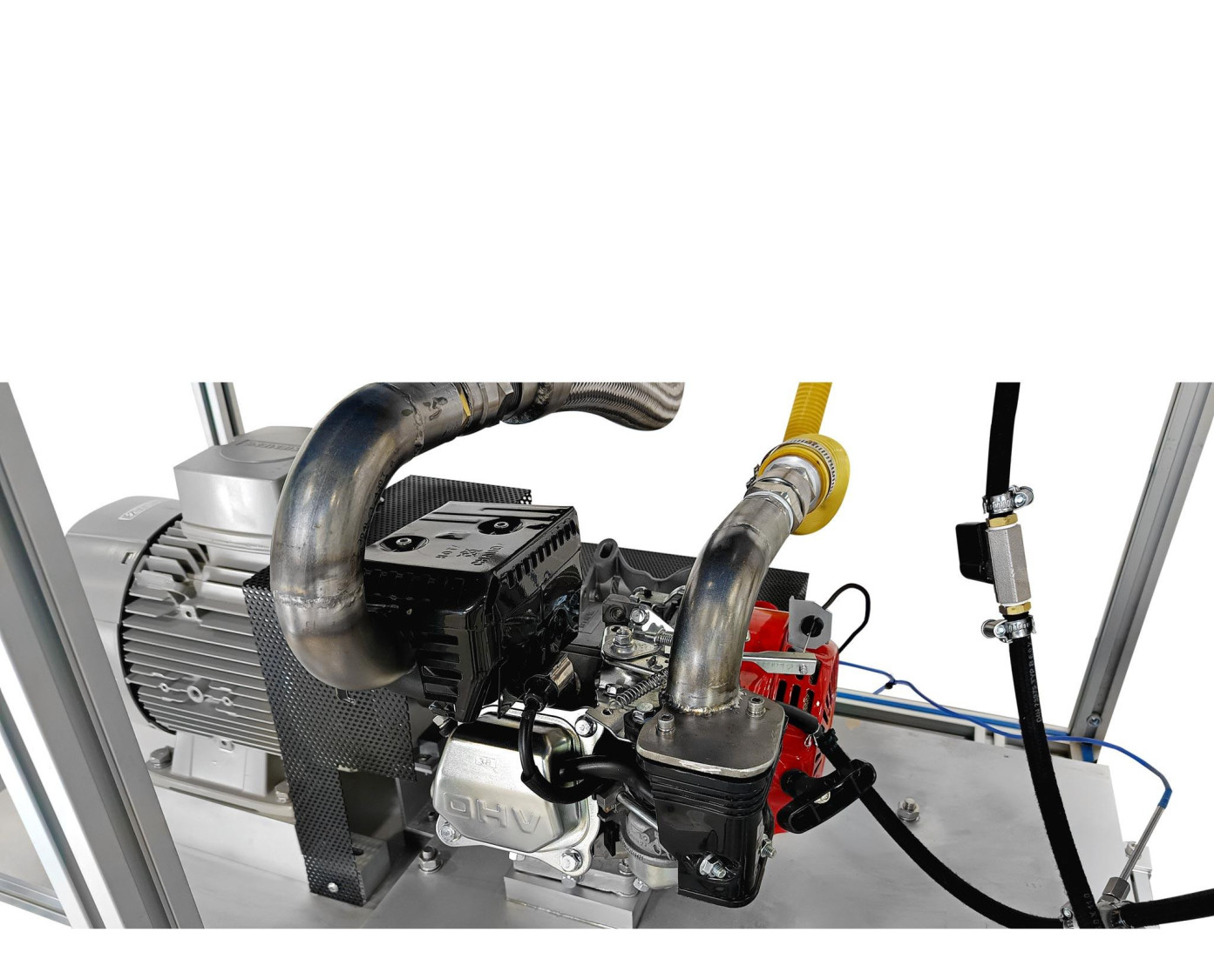

El equipo tiene como elemento para ejercer el par resistente un freno electromagnético de corrientes parásitas alimentado por un variador, que permite controlar la tensión de alimentación y variar así su característica de par. Dicho freno está unido solidariamente al eje del motor de combustión mediante una junta doble cardan que transmite el par y la potencia.

Además, este equipo incorpora:

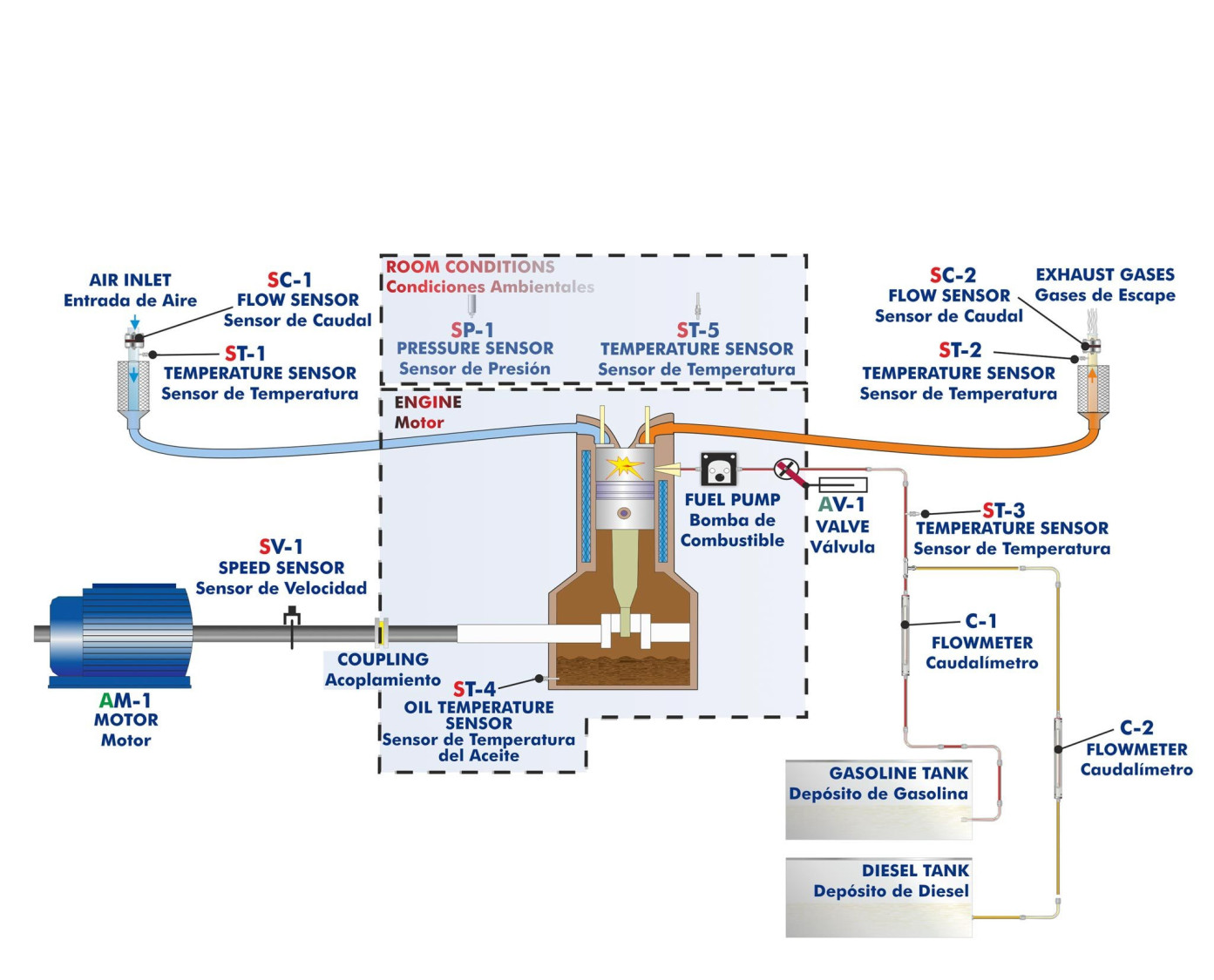

  • Instrumentación: diversos sensores que nos proporcionan medidas de las variables que se pretenden estudiar.
  • Circuito de arranque: el motor de combustión lleva incorporado su propio motor eléctrico de arranque que facilita su puesta en funcionamiento.
  • Circuito de alimentación de combustible: lleva el combustible necesario hasta el motor de combustión interna.
  • Circuito de refrigeración: Es el aire ambiente el que a través de las aletas del motor consigue la refrigeración.
  • Circuito de admisión de aire: permite la llegada de aire limpio, que contiene el oxígeno necesario para que se produzca la combustión, al motor.
  • Circuito de evacuación de gases de escape: evacua del motor las sustancias producidas durante la combustión y reduce los ruidos inherentes a la circulación de los gases.

El banco de ensayos de motores "TBMC3" permite el estudio de los motores de combustión, obteniendo sus curvas características mediante la fijación del acelerador del motor térmico en una determinada posición y la variación del par de frenado. De esta forma, se obtienen los diferentes puntos de la curva característica de par o potencia en función de la velocidad. Dicha curva será a plena carga si el acelerador se encuentra en su posición máxima.

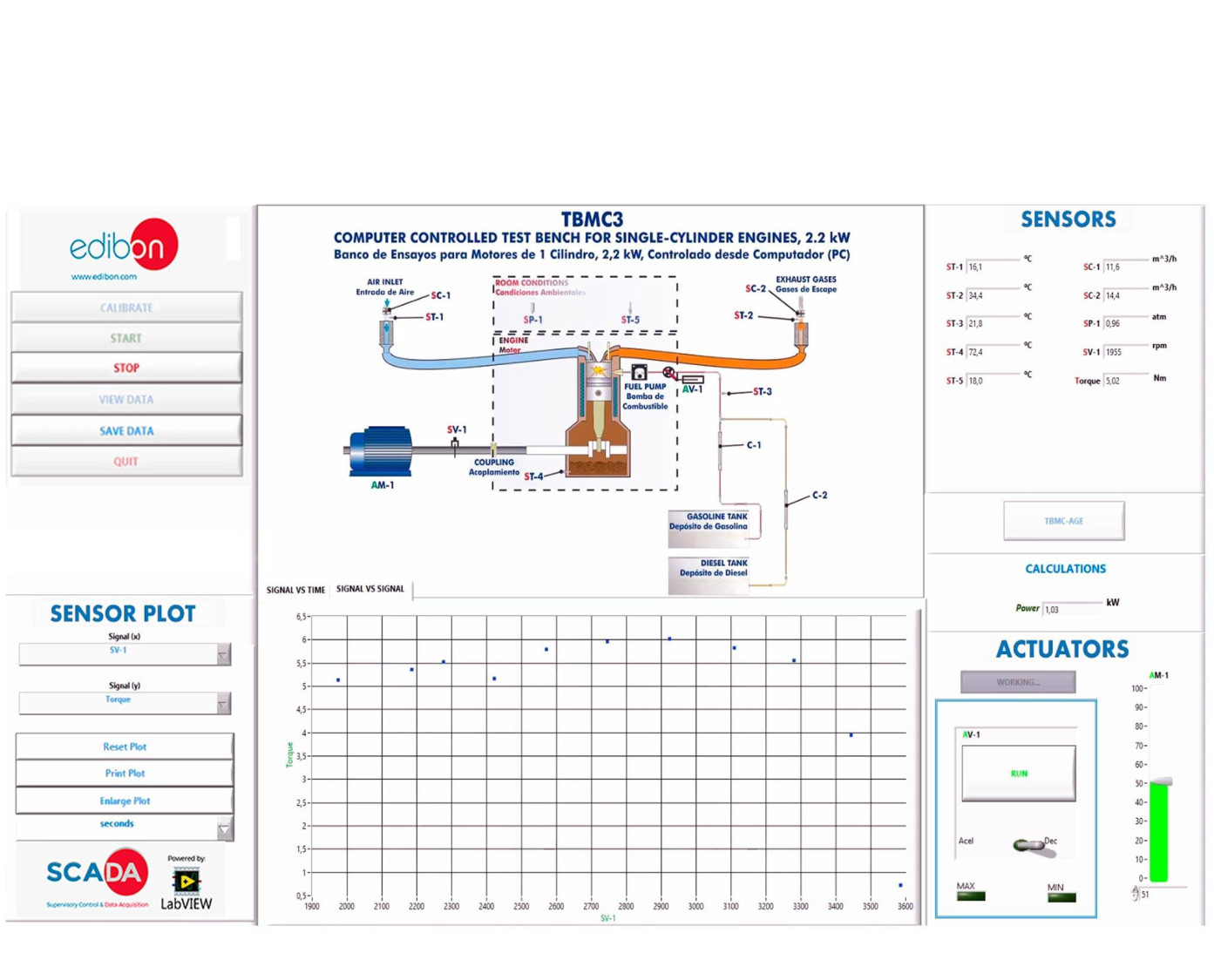

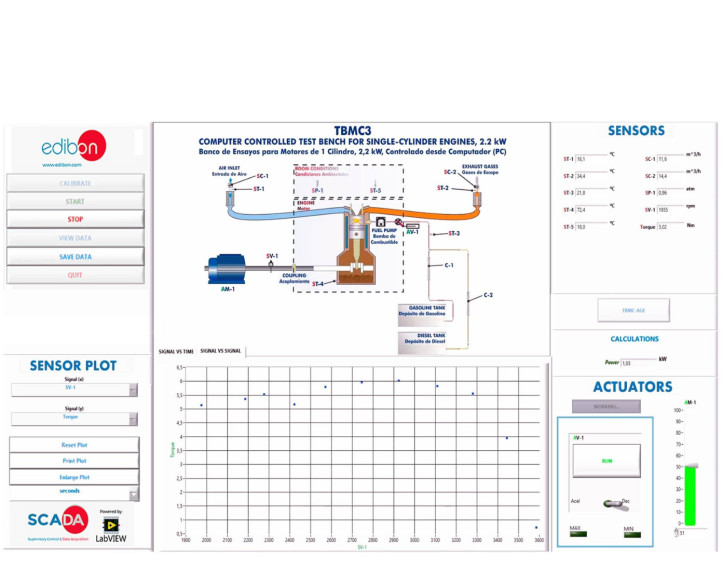

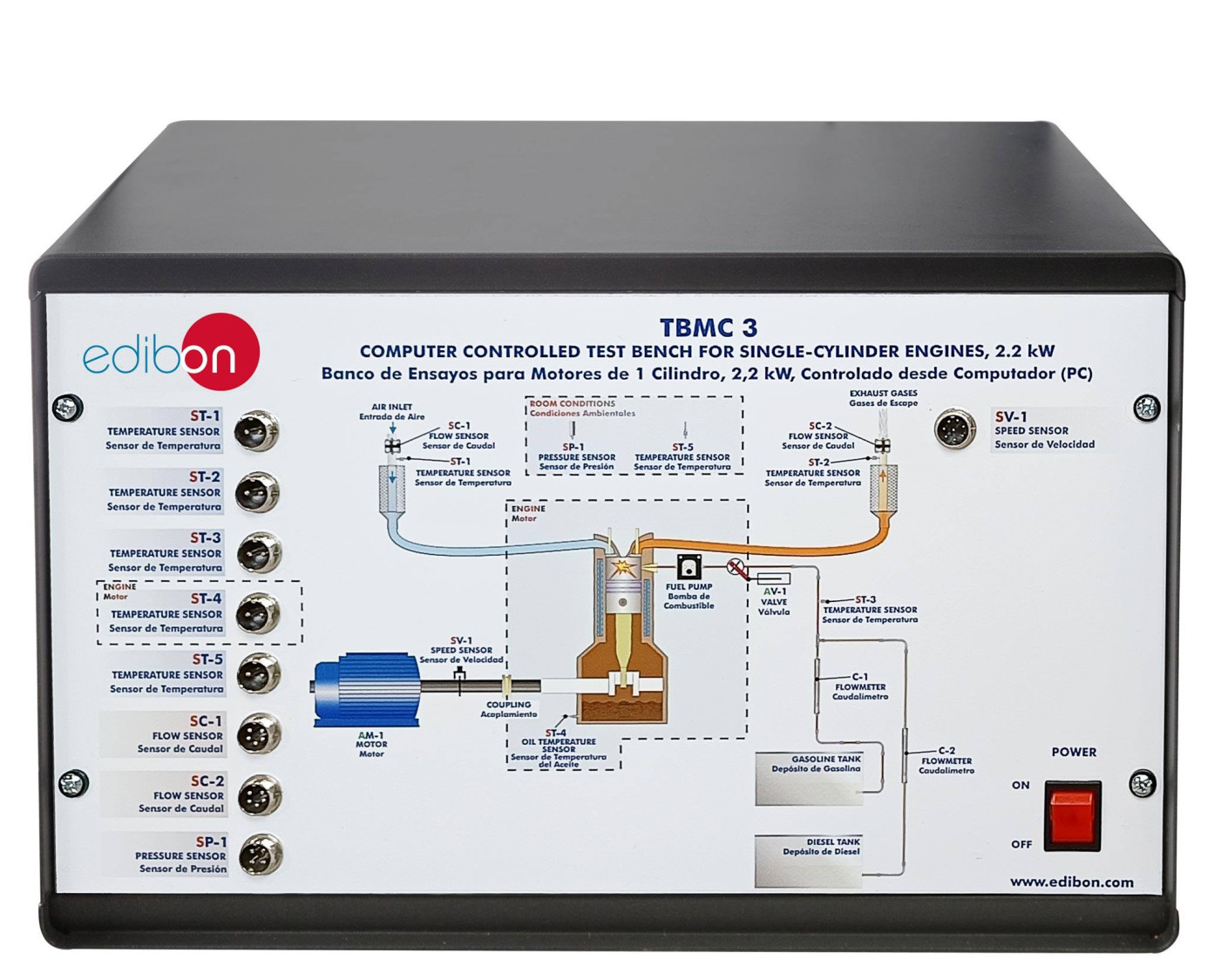

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Obtención de las curvas características de un motor de combustión interna a diferentes regímenes de velocidad:
  • Par.
  • Potencia.
  • Consumo específico de combustible.
  1. Obtención del rendimiento, consumo específico de combustible y relación aire-combustible de un motor de combustión interna.
  2. Obtención del rendimiento volumétrico y la presión media efectiva de un motor de combustión interna.
  3. Calibración de sensores.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Familiarización con los motores de gasoil y gasolina de 4 tiempos.
  2. Comparación de las características entre motores de gasolina y de gasoil
  3. Estudio de la refrigeración en motores de combustión interna alternativos.
  4. Análisis de los gases de escape de un motor de combustión interna (requiere el accesorio TBMC-AGE). Recomendado para motores de gasolina.
  5. Cálculo del calor contenido en los gases de escape de un motor de combustión interna (requiere el accesorio TBMC-CG).

Otras posibilidades que pueden realizarse con este equipo:

  1. Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
  2. Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
  3. El Sistema de Control desde Computador con SCADA y Control PID permiten una simulación industrial real.
  4. Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
  5. ste equipo puede usarse para realizar investigación aplicada.
  6. Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
  7. Control del proceso del equipo TBMC3 a través de la interface de control, sin el computador.
  8. Visualización de todos los valores de los sensores usados en el proceso del equipo TBMC3.
  9. El usuario puede realizar otros ejercicios diseñados por él mismo.

EQUIPOS SIMILARES DISPONIBLES

Calidad

SERVICIO POSVENTA

Solicitar información
