Equipo: TBMC75. Banco de Ensayos para Motores de 4 Cilindros, 75 kW, Controlado desde Computador (PC)

COMPUTER CONTROLLED TEST BENCH FOR 75 KW ENGINES - TBMC75

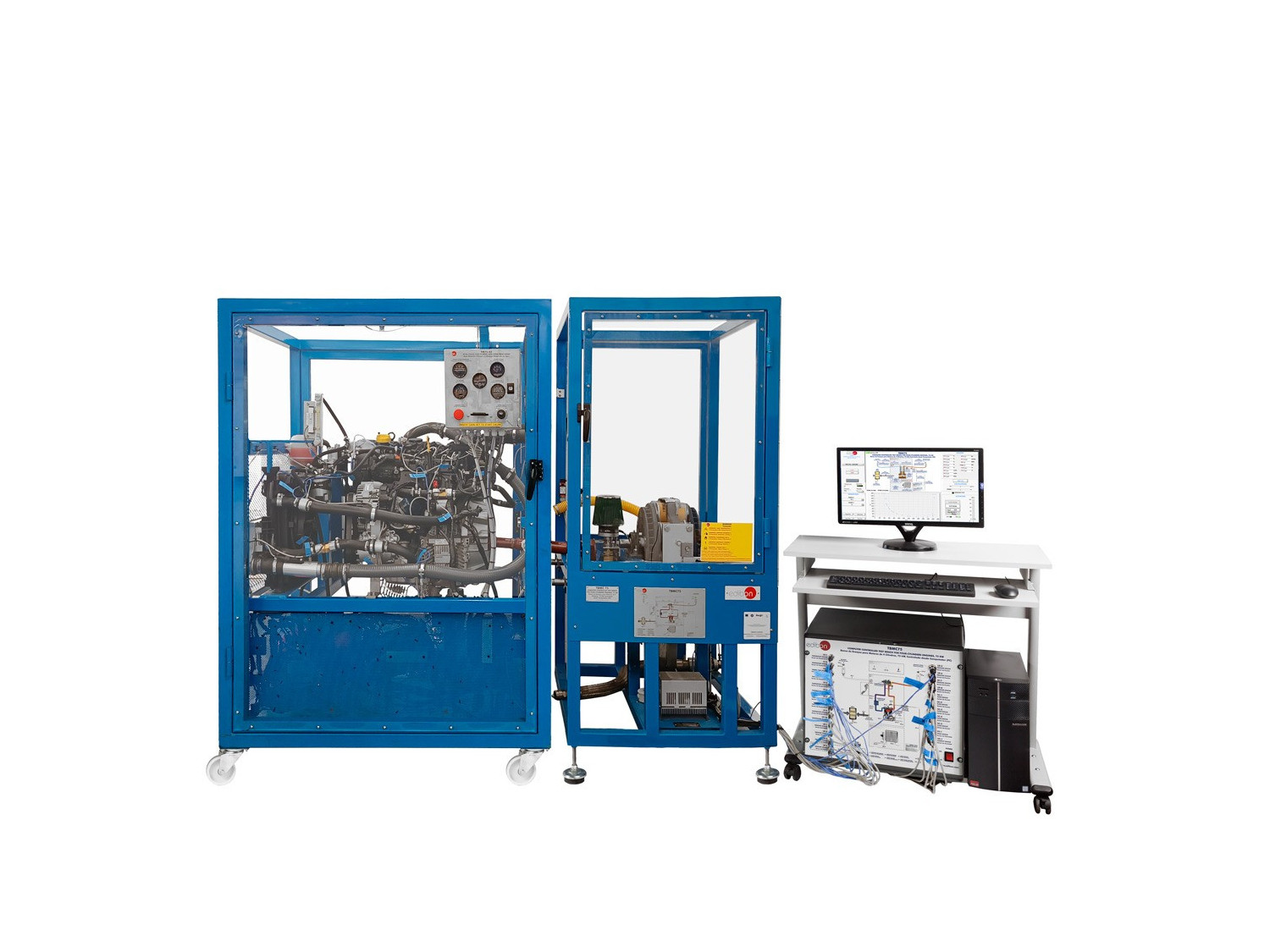

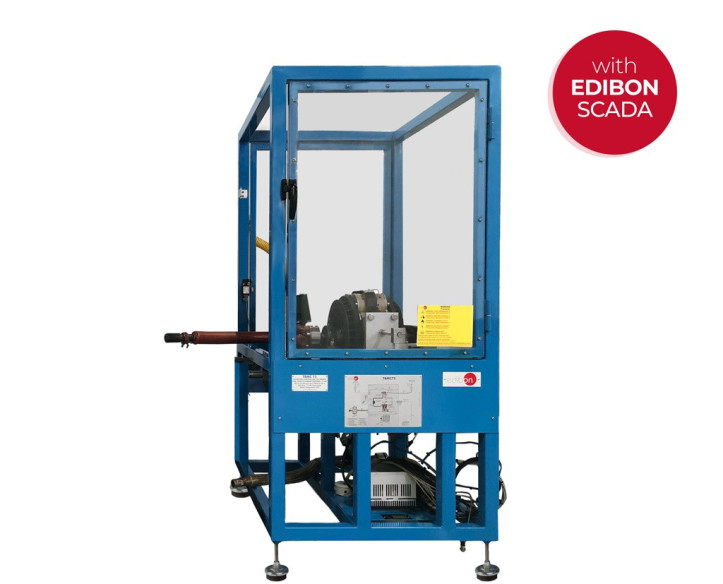

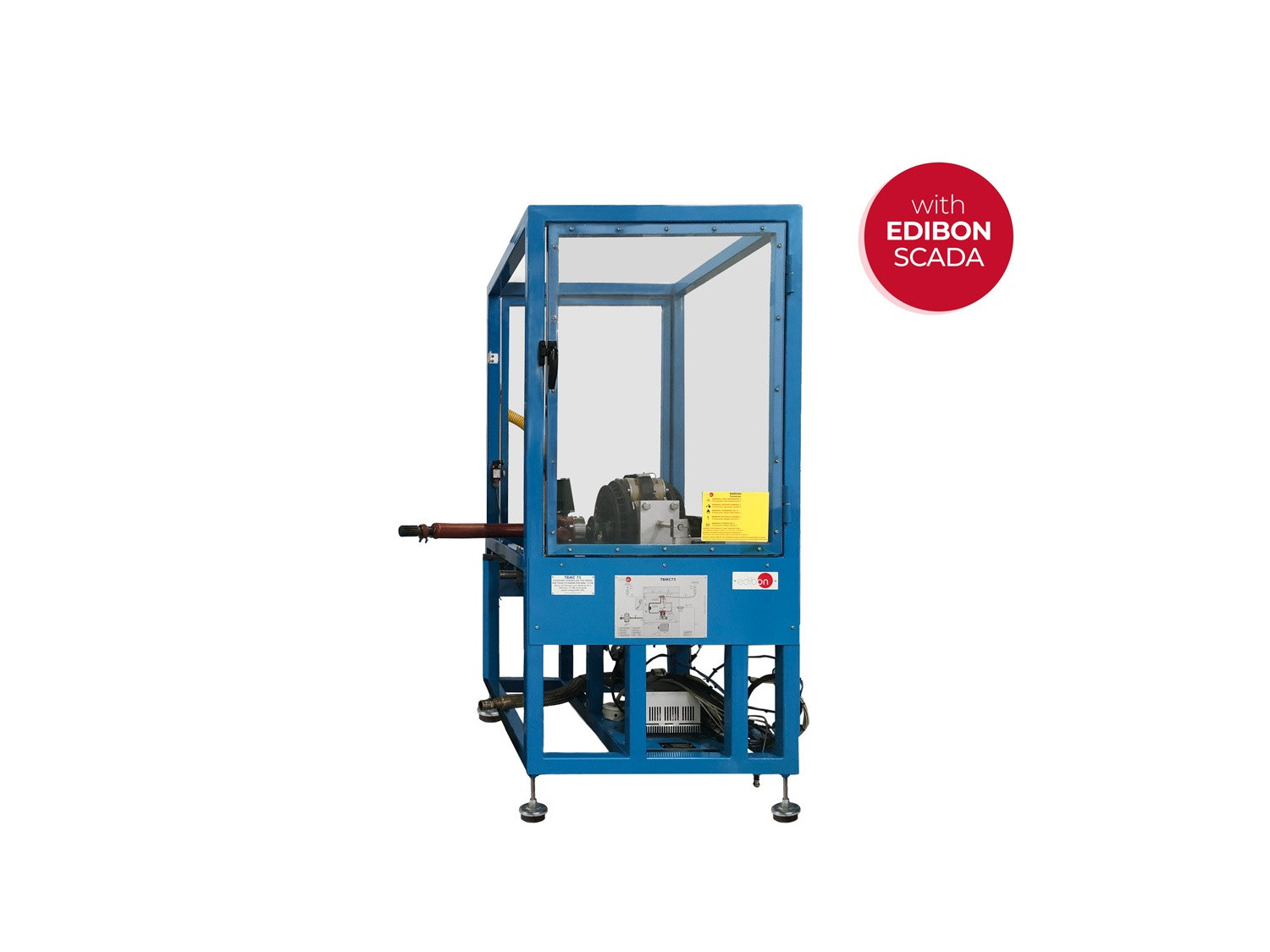

Equipo TBMC75 completo

COMPUTER CONTROLLED TEST BENCH FOR 75 KW ENGINES - TBMC75

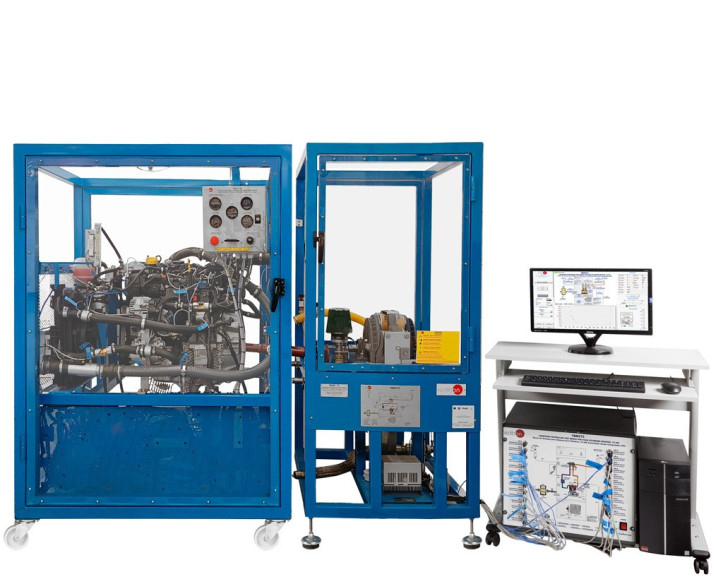

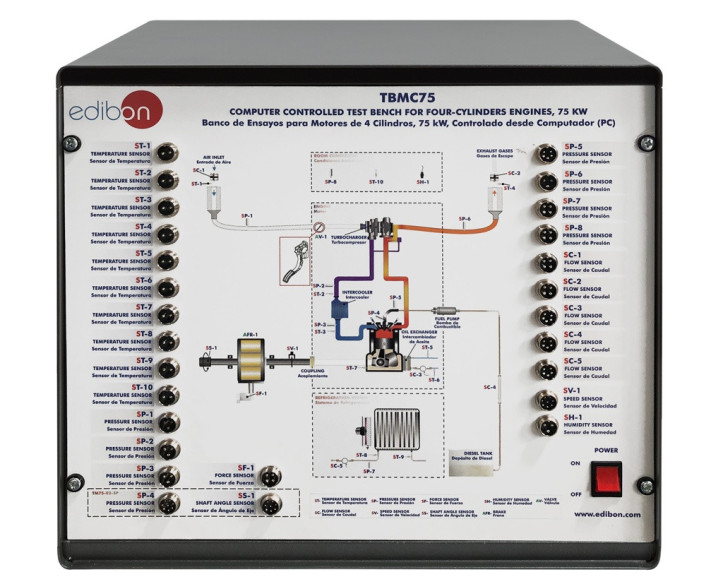

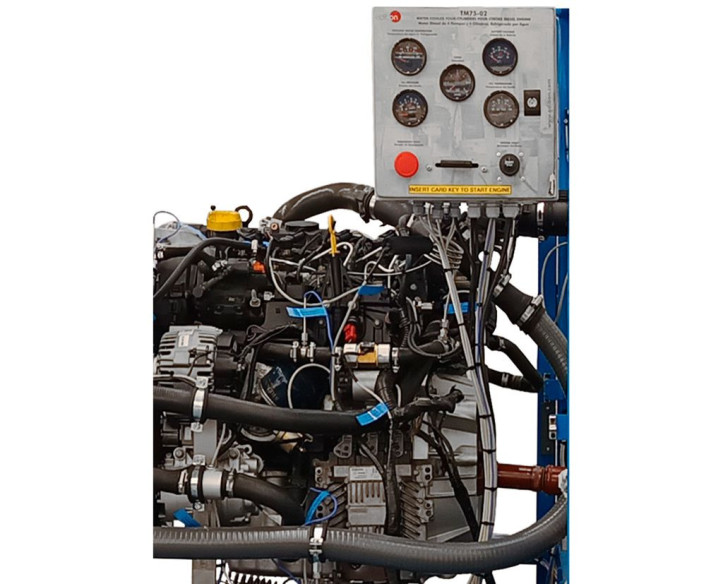

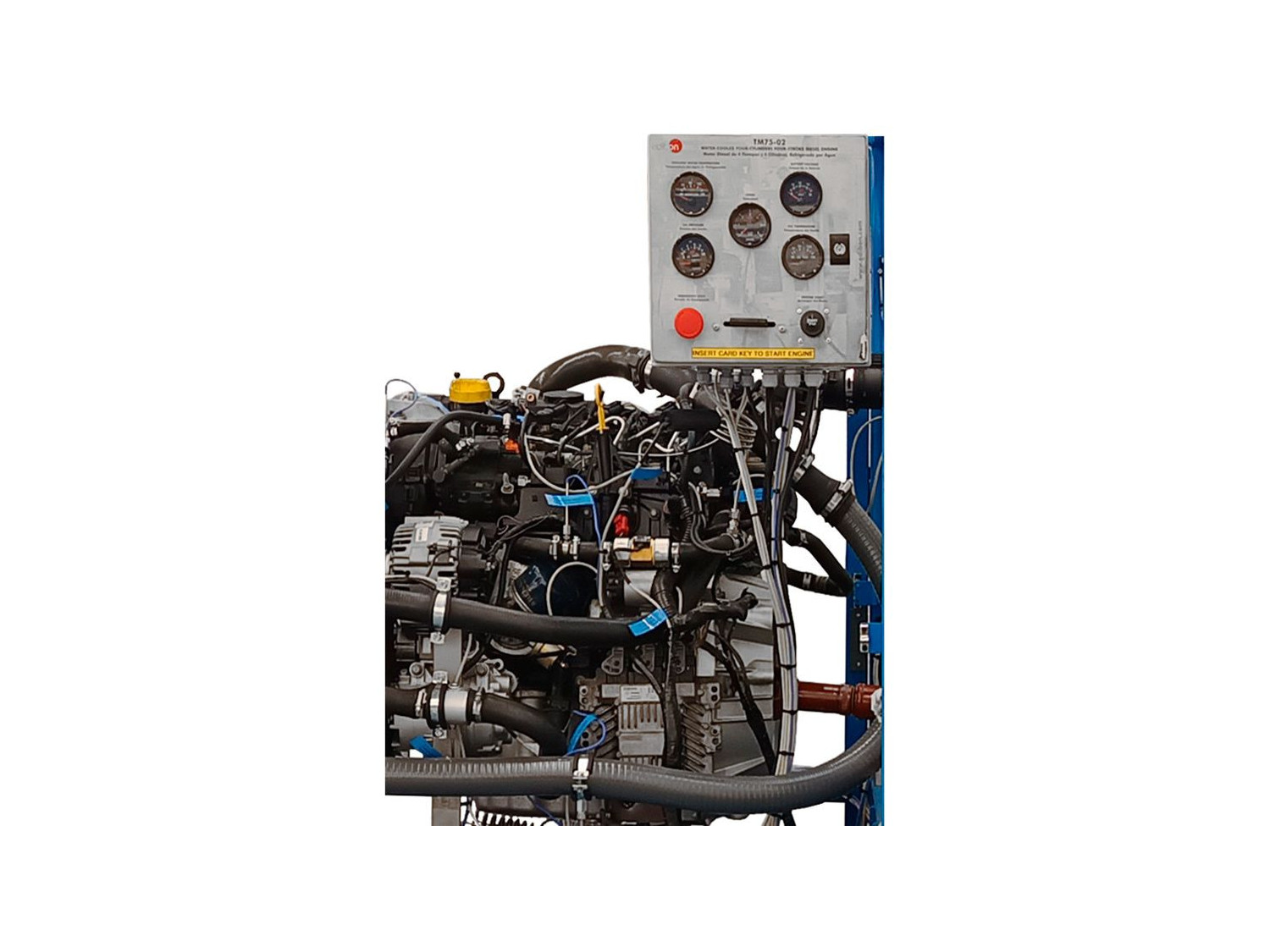

Detalle del equipo

COMPUTER CONTROLLED TEST BENCH FOR 75 KW ENGINES - TBMC75

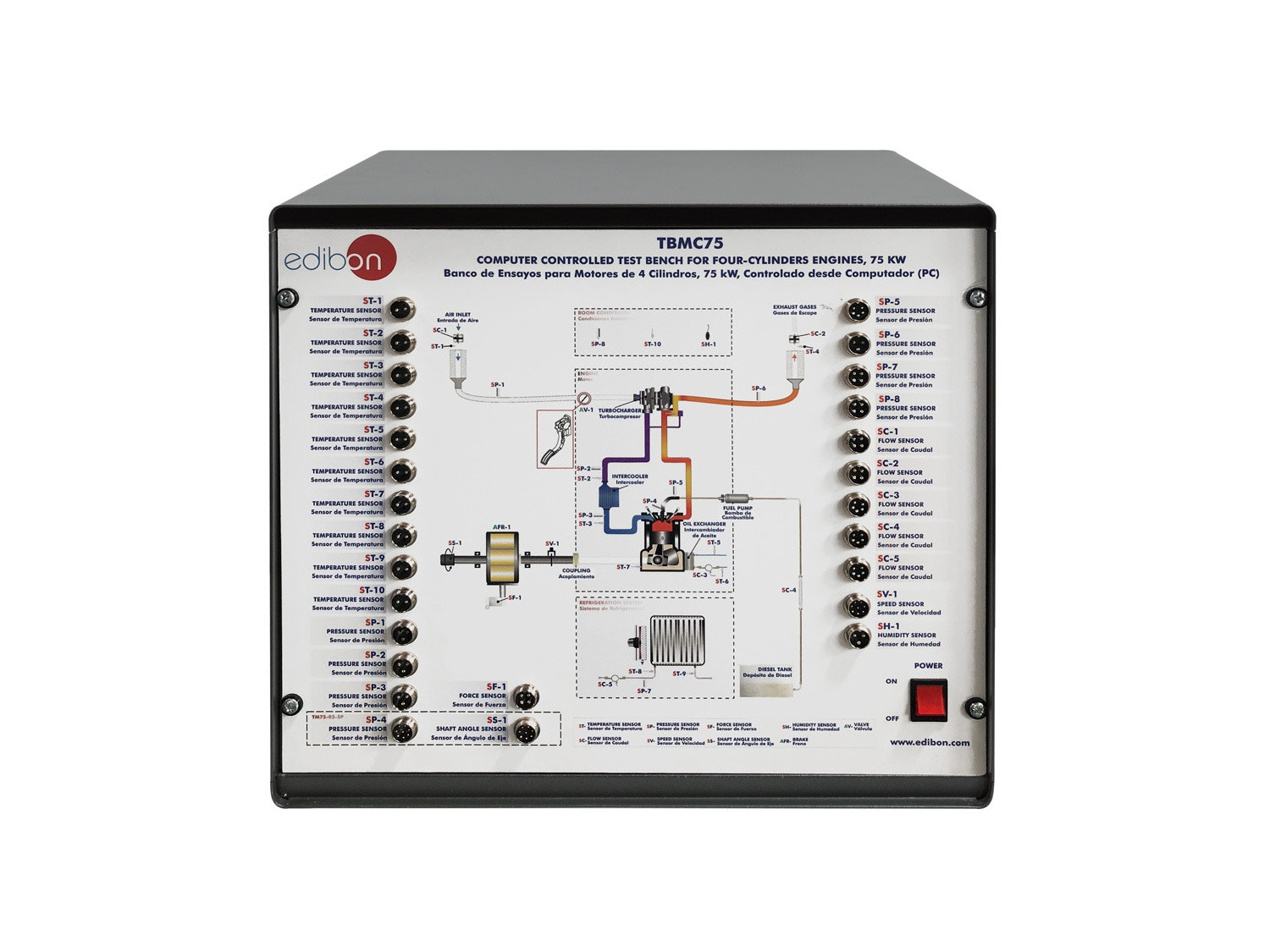

TBMC75/CIB. Caja-Interface de Control: La Caja-Interface de Control forma parte del sistema SCADA

COMPUTER CONTROLLED TEST BENCH FOR 75 KW ENGINES - TBMC75

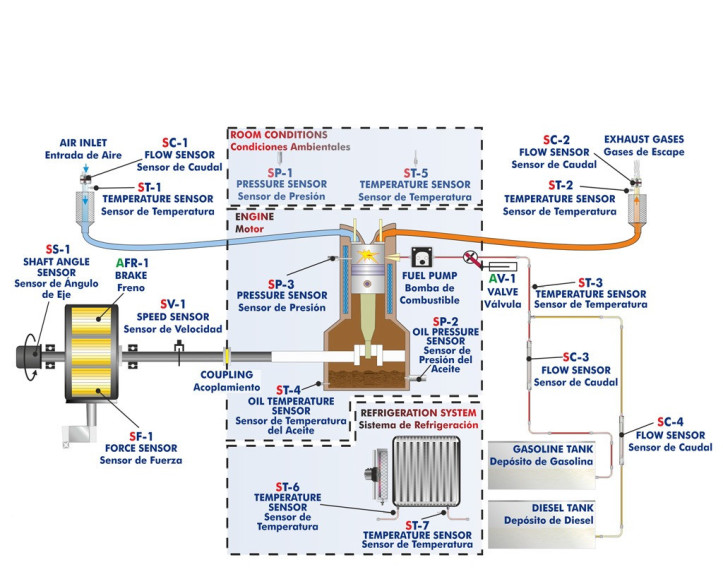

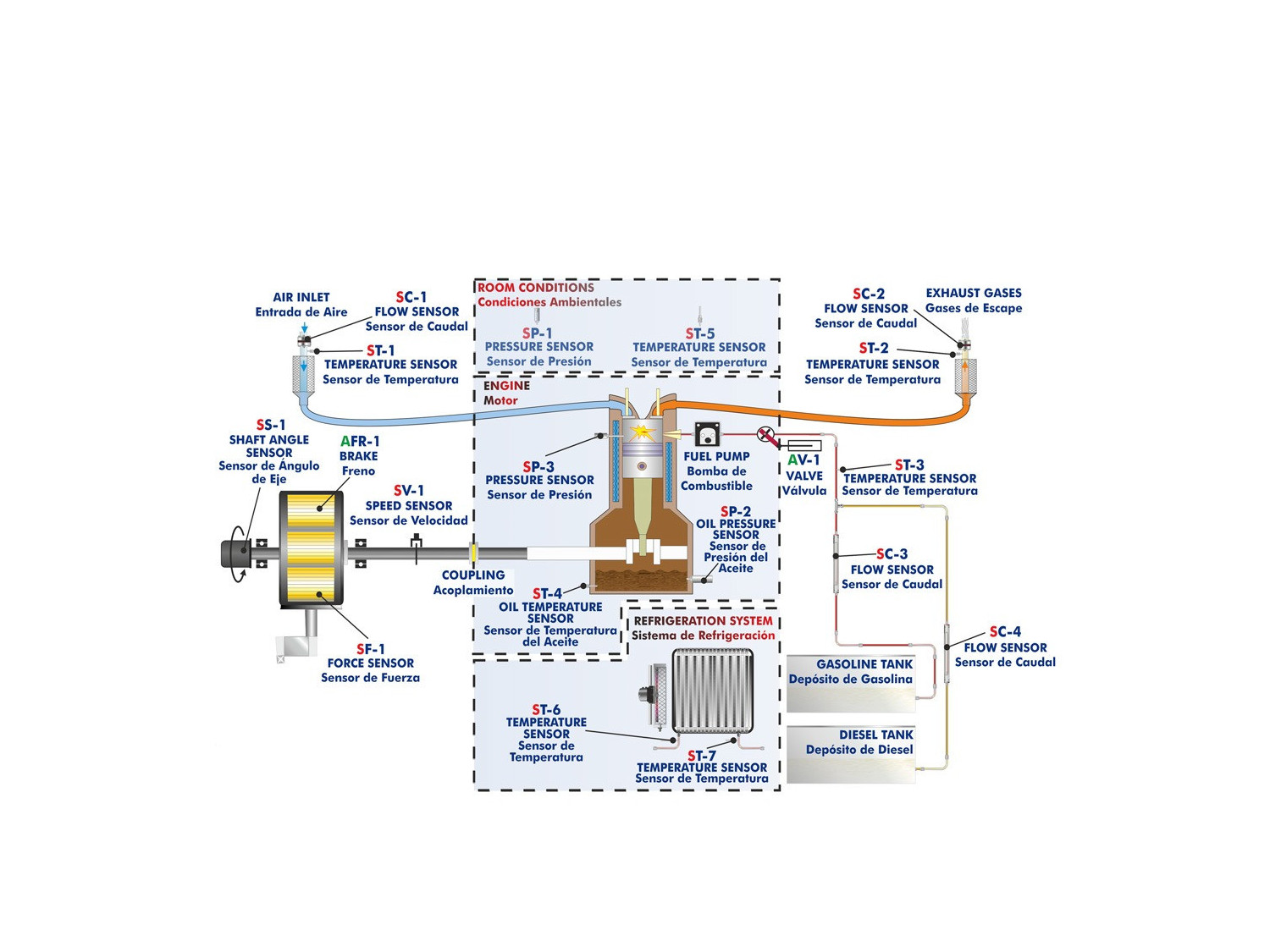

Diagrama de proceso y disposición de los elementos del equipo

COMPUTER CONTROLLED TEST BENCH FOR 75 KW ENGINES - TBMC75

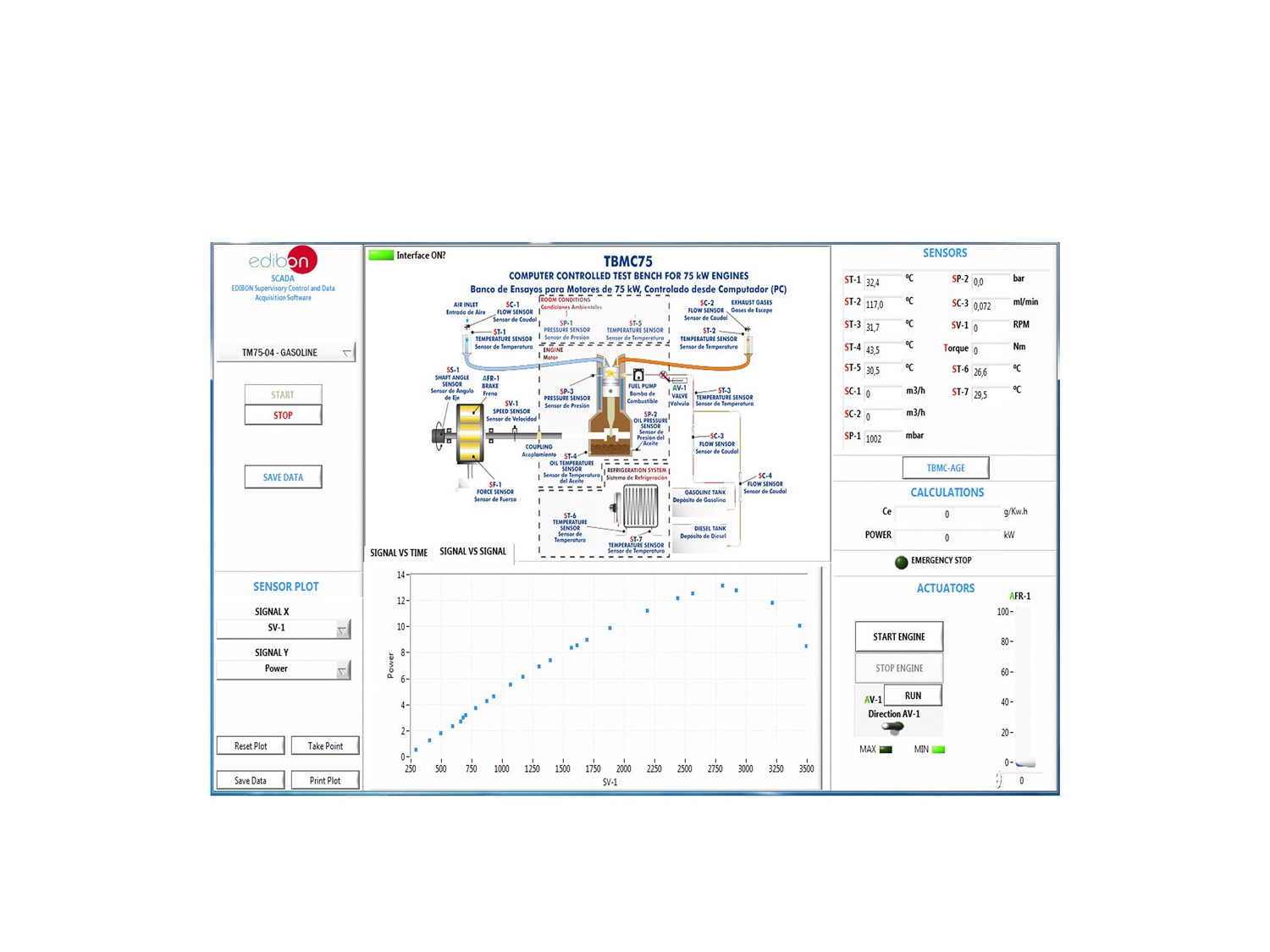

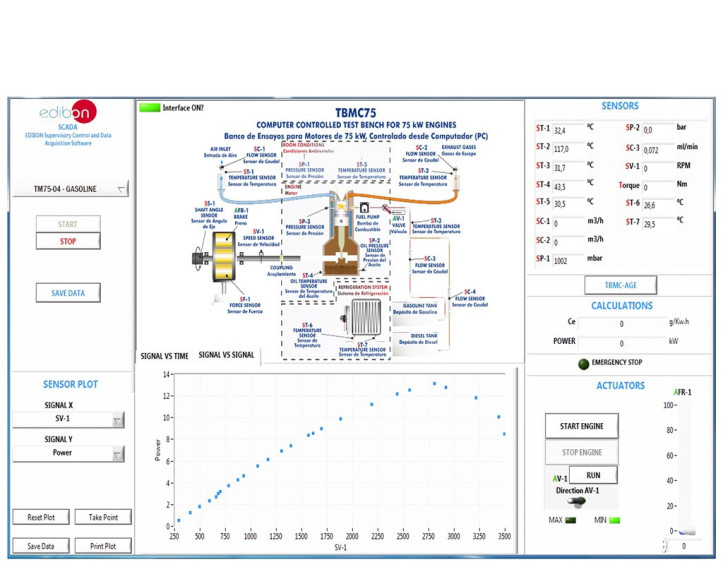

TBMC75/SOF. Software del equipo TBMC75. Pantalla principal

COMPUTER CONTROLLED TEST BENCH FOR 75 KW ENGINES - TBMC75
COMPUTER CONTROLLED TEST BENCH FOR 75 KW ENGINES - TBMC75
COMPUTER CONTROLLED TEST BENCH FOR 75 KW ENGINES - TBMC75
COMPUTER CONTROLLED TEST BENCH FOR 75 KW ENGINES - TBMC75
COMPUTER CONTROLLED TEST BENCH FOR 75 KW ENGINES - TBMC75
COMPUTER CONTROLLED TEST BENCH FOR 75 KW ENGINES - TBMC75
