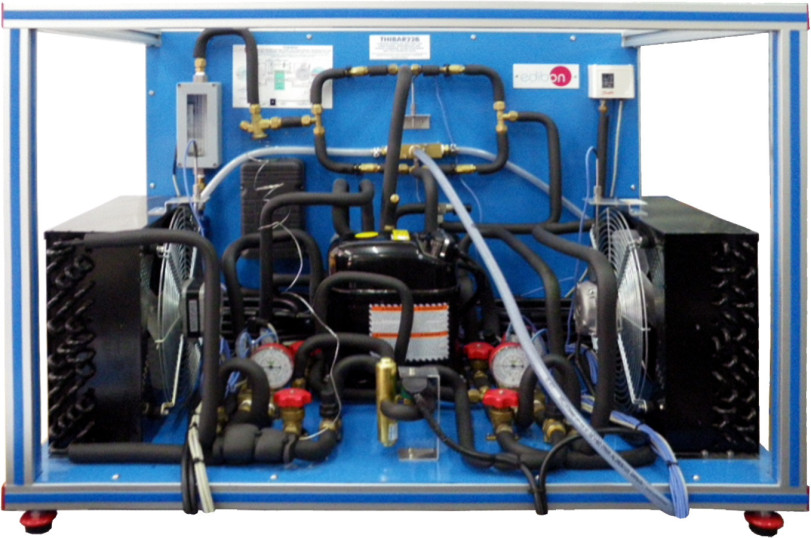

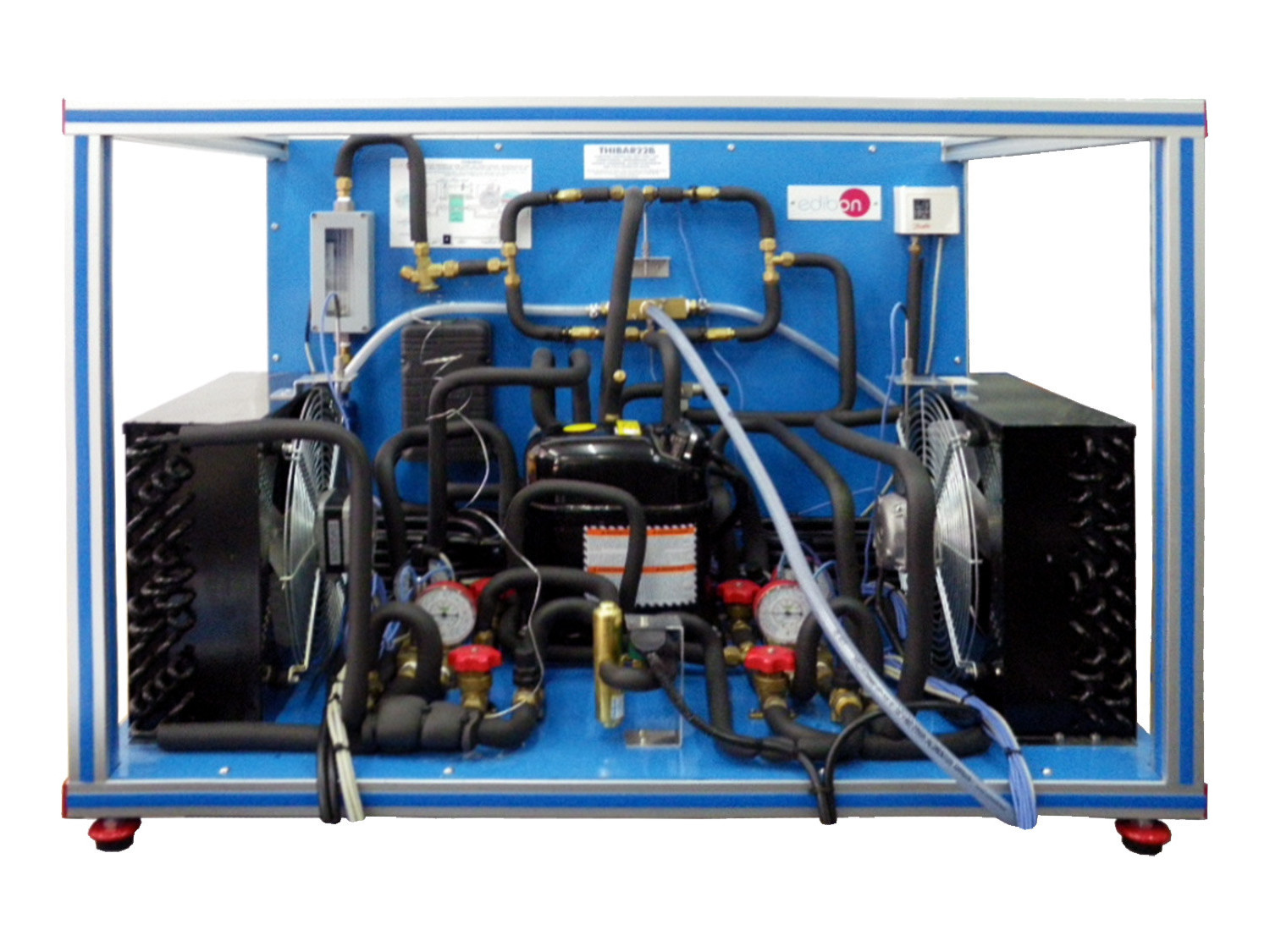

THIBAR22B Bomba de Calor + Aire Acondicionado + Refrigeración Reversible con 2 cond y 2 evap (Agua/Aire)

RERVERSIBLE HEAT PUMP + AIR CONDITIONING + REFRIGERATION WITH 2 CONDENSERS AND 2 EVAPORATORS (WATER/AIR) - THIBAR22B

SISTEMAS INNOVADORES

El equipo de Bomba de Calor + Aire Acondicionado + Refrigeración Reversible con 2 Condensadores y 2 Evaporadores (Agua/Aire),"THIBAR22B", tiene como objetivo introducir al estudiante en el estudio de las bombas de calor, aire acondicionado y refrigeración, asícomo el análisis y determinación de los parámetros característicos de operación del equipo en función de los dos tipos de fluidos usadosen los procesos de evaporación y condensación (aire y agua).

Ver descripción general

NOTICIAS RELACIONADAS

Descripción General

El equipo de Bomba de Calor + Aire Acondicionado + Refrigeración Reversible con 2 Condensadores y 2 Evaporadores (Agua/Aire),"THIBAR22B", tiene como objetivo introducir al estudiante en el estudio de las bombas de calor, aire acondicionado y refrigeración, asícomo el análisis y determinación de los parámetros característicos de operación del equipo en función de los dos tipos de fluidos usadosen los procesos de evaporación y condensación (aire y agua).

Este equipo puede tener diferentes aplicaciones, dependiendo del tipo de foco frío o foco caliente usado en los procesos de evaporacióny condensación. Este equipo consta de las siguientes etapas:

  • Compresión:

Esta etapa comienza cuando el refrigerante entra al compresor. Dicho refrigerante es comprimido,aumentando su presión y temperatura. Para medir dichas variables el equipo dispone de un sensor de presión, un manómetro y un sensorde temperatura.

  • Condensación:

El refrigerante tiene dos posibilidades: desviar el refrigerante hacia el condensador de aire, o hacia el condensador de agua. El refrigerante cede su calor al agua (o al aire) que fluye por el condensador. Al final de esta etapa, se mide la presión y la temperaturadel refrigerante mediante un manómetro y un sensor de temperatura.

  • Expansión:

El refrigerante circula por un acumulador y un filtro, para retener partículas de condensado, y un sensor de caudal. A continuaciónpasa por la válvula de expansión, que provoca una caída de presión y de temperatura del refrigerante. Al final de esta etapa, semide la presión y la temperatura del refrigerante mediante un manómetro y un sensor de temperatura.

  • Evaporación:

El refrigerante tiene dos posibilidades: desviar el refrigerante hacia el evaporador de aire, o hacia el evaporador de agua. Elrefrigerante absorbe el calor del agua (o del aire) que fluye por el evaporador. Al final de esta etapa, se mide la presión y latemperatura del refrigerante mediante un sensor de presión, un manómetro y un sensor de temperatura. Finalmente, el refrigerante pasa por un separador de líquidos para retener partículas líquidas antes de pasar al compresor.

Los condensadores y evaporadores tienen diferentes sensores para la medida de los parámetros más importantes (temperaturas ycaudales). Además, el equipo incluye un presostato de alta presión para evitar un exceso de presión en el equipo.

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye:el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisiciónde Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Determinación del COP (coeficiente de operatividad) de una bomba de calor. Agua como fuente de calor. (Bomba de calor agua-agua).
  2. Determinación del COP (coeficiente de operatividad) de una bomba de calor. Aire como fuente de calor. (Bomba de calor agua-aire).
  3. Determinación del COP (coeficiente de operatividad) de una bomba de calor. Aire como fuente de calor. (Bomba de calor aire-aire).
  4. Determinación del COP (coeficiente de operatividad) de una bomba de calor. Agua como fuente de calor. (Bomba de calor aire- agua).
  5. Representación de las curvas de rendimiento de la bomba de calor con varias temperaturas de entrada y salida. Agua como fuente de calor. (Bomba de calor agua-agua).
  6. Representación de las curvas de rendimiento de la bomba de calor con varias temperaturas de entrada y salida. Aire como fuente de calor. (Bomba de calor agua-aire).
  7. Representación de las curvas de rendimiento de la bomba de calor con varias temperaturas de entrada y salida. Agua como fuente de calor. (Bomba de calor aire-agua).
  8. Representación de las curvas de rendimiento de la bomba de calor con varias temperaturas de entrada y salida. Aire como fuente de calor. (Bomba de calor aire-aire).
  9. Trazado del ciclo de compresión de refrigeración en un diagrama P-H. Comparación con el ciclo ideal. Agua como fuente de calor. (Bomba de calor agua-agua).
  10. Trazado del ciclo de compresión de refrigeración en un diagrama P-H. Comparación con el ciclo ideal. Aire como fuente de calor. (Bomba de calor agua-aire).
  11. Trazado del ciclo de compresión de refrigeración en un diagrama P-H. Comparación con el ciclo ideal. Agua como fuente de calor. (Bomba de calor aire-agua).
  12. Trazado del ciclo de compresión de refrigeración en un diagrama P-H. Comparación con el ciclo ideal. Aire como fuente de calor. (Bomba de calor aire-aire).
  13. Representación de las curvas de rendimiento de la bomba de calor basadas en las propiedades del refrigerante, a diversas temperaturas de evaporación y condensación. Agua como fuente de calor. (Bomba de calor agua-agua).
  14. Representación de las curvas de rendimiento de la bomba de calor basadas en las propiedades del refrigerante a diversas temperaturas de evaporación y condensación. Aire como fuente de calor. (Bomba de calor agua-aire).
  15. Representación de las curvas de rendimiento de la bomba de calor basadas en las propiedades del refrigerante a diversas temperaturas de evaporación y condensación. Agua como fuente de calor. (Bomba de calor aire-agua).
  16. Representación de las curvas de rendimiento de la bomba de calor basadas en las propiedades del refrigerante a diversas temperaturas de evaporación y condensación. Aire como fuente de calor. (Bomba de calor aire-aire).
  17. Prácticas con inversión de ciclo.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Propiedades del refrigerante R-513a.
  2. Diagrama de Entalpía-Presión para el refrigerante R-513a.
