HPSE Bomba de Calor para Distintas Fuentes e Intercambiadores de Calor

9.3.- BOMBAS DE CALOR
HEAT PUMP FOR DIFFERENT HEAT SOURCES AND HEAT EXCHANGERS - HPSE

SISTEMAS INNOVADORES

La Bomba de Calor para Distintas Fuentes e Intercambiadores de Calor, "HPSE", diseñada por EDIBON, dispone de una bomba de calor que se puede conectar a diferentes fuentes de calor e intercambiadores de calor que hacen de disipadores, permitiendo el estudio de la generación y acumulación de calor y frío.

Ver descripción general

Expansiones

ICAI

Software Interactivo para Enseñanza Asistida desde Computador

Descripción General

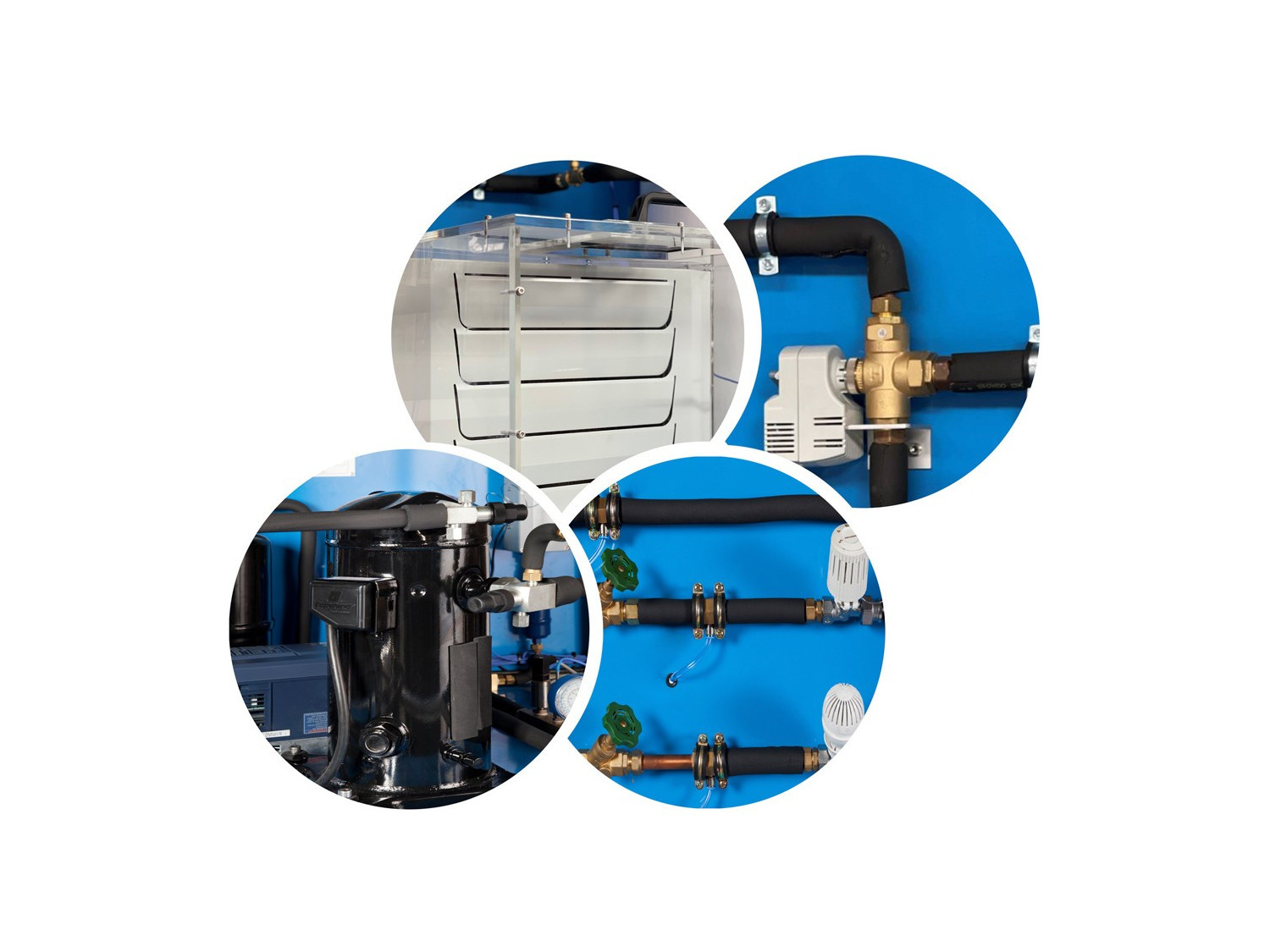

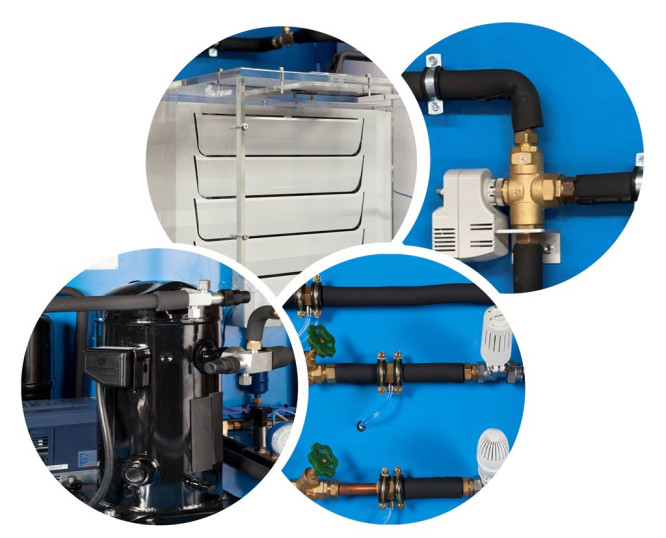

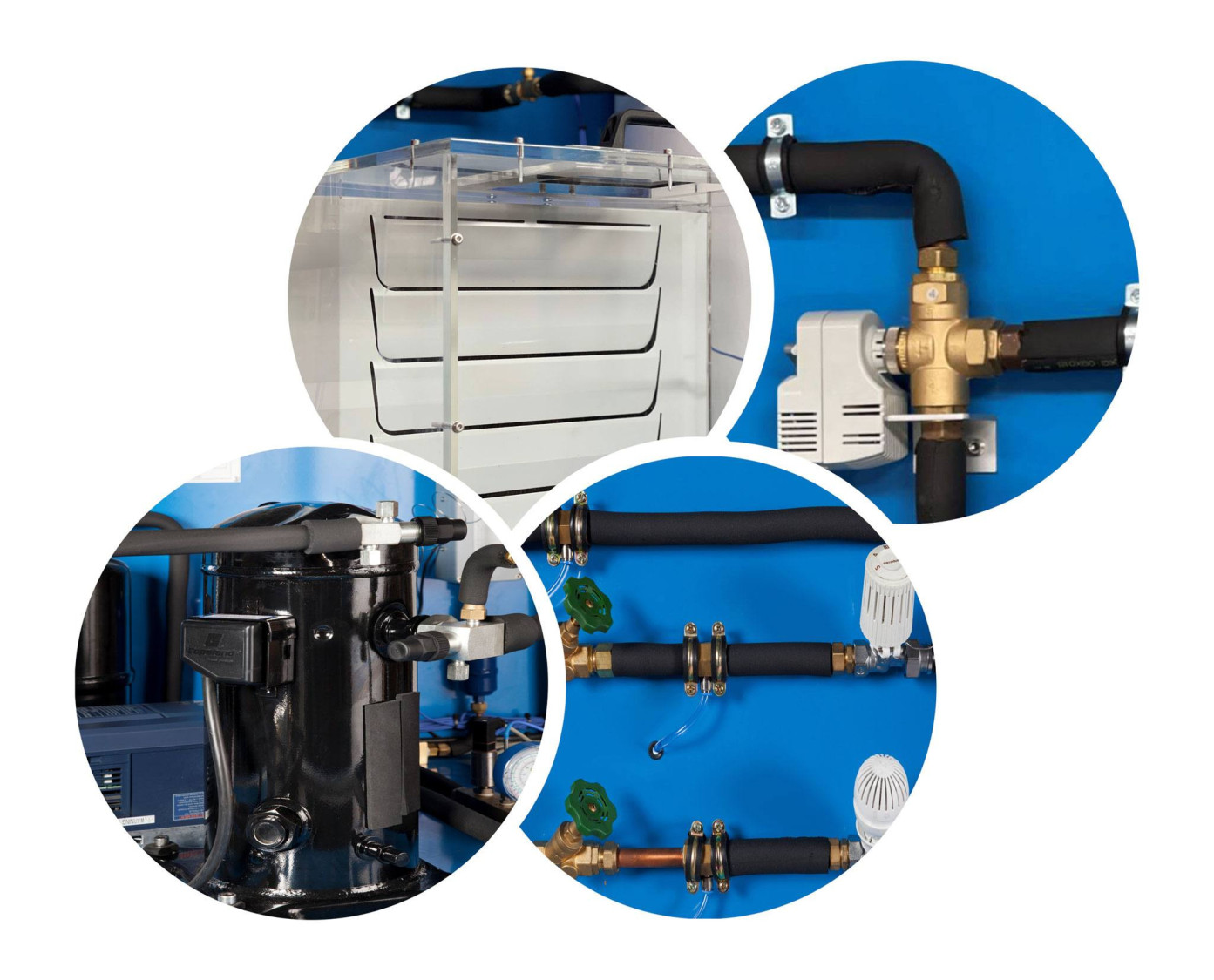

La Bomba de Calor para Distintas Fuentes e Intercambiadores de Calor, "HPSE", representa la típica instalación de refrigeración por compresión con compresor. El compresor es de tipo scroll, que es un compresor de desplazamiento positivo.

El evaporador y el condensador son intercambiadores de placas y como elemento de expansión se dispone de una válvula de expansión termostática.

Incluye un controlador de calefacción programable que permite el manejo y control de la bomba de calor completa.

Para el desarrollo de balances energéticos y calcular qué cantidades de calor son transferidas, se dispone de sensores de temperatura, presión y caudal en los puntos clave del circuito.

Tanto el evaporador como el condensador se pueden conectar a diferentes fuentes de calor y a diferentes intercambiadores de calor para analizar y estudiar las ventajas y desventajas de los diferentes sistemas.

Como elemento de seguridad la unidad dispone de un presostato, que detiene el compresor si la presión es elevada.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Estudio de las diferentes aplicaciones de una bomba de calor para calentar y enfriar.
  2. Estudio y ajuste de un controlador de calefacción para el control de una bomba de calor.
  3. Estudio del funcionamiento y ajuste en caso de suministro de calor variable.
  4. Estudio del funcionamiento y ajuste en caso de demanda de calor variable.
  5. Estudio de la dependencia del coeficiente de prestación con la temperatura de las fuentes e intercambiadores y su optimización.
