TCESC Calorímetro de Estrangulamiento y Separación, Controlado desde Computador (PC)

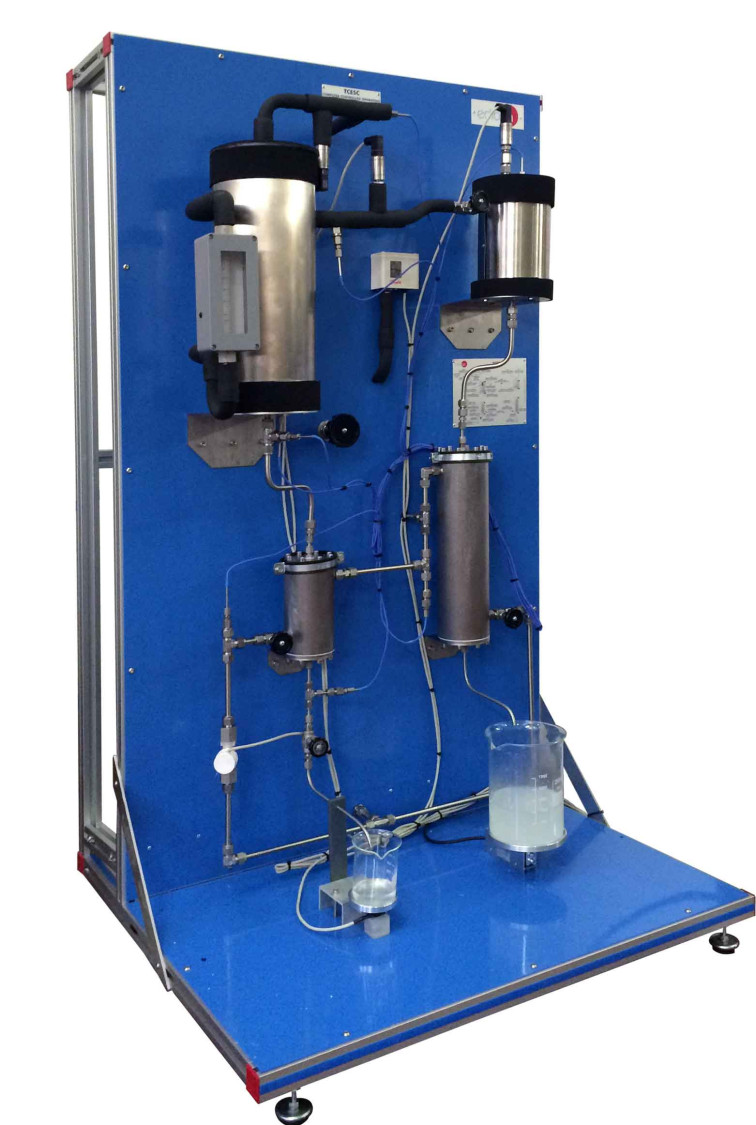

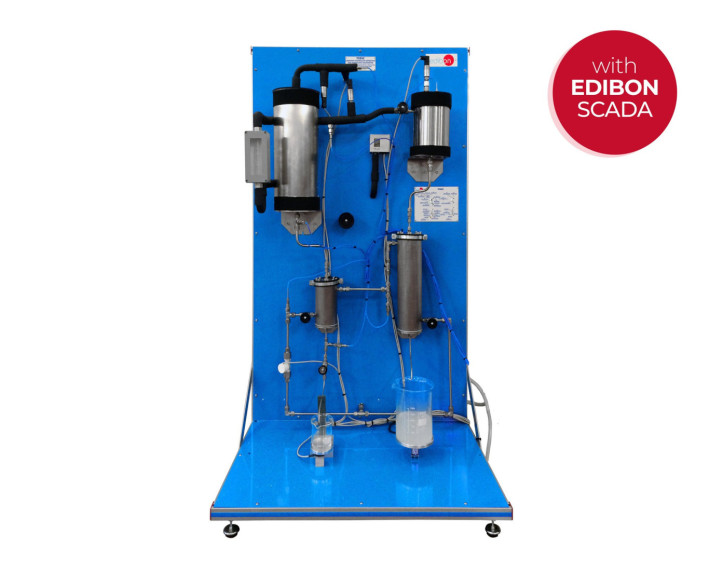

El equipo de Calorímetro de Estrangulamiento y Separación, Controlado desde Computador (PC), "TCESC" permite determinar el contenido de humedad en el vapor de agua y la fracción de sequedad del vapor.

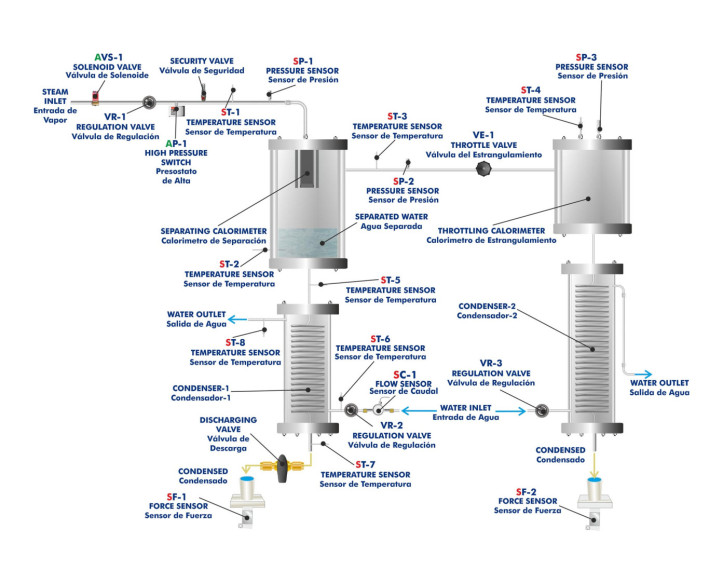

Este equipo trabaja con vapor de agua. Se hace entrar el vapor a la línea por medio de una válvula solenoide controlada desde computador (PC). Esta línea cuenta con una válvula de seguridad para aliviar presión y un presostato.

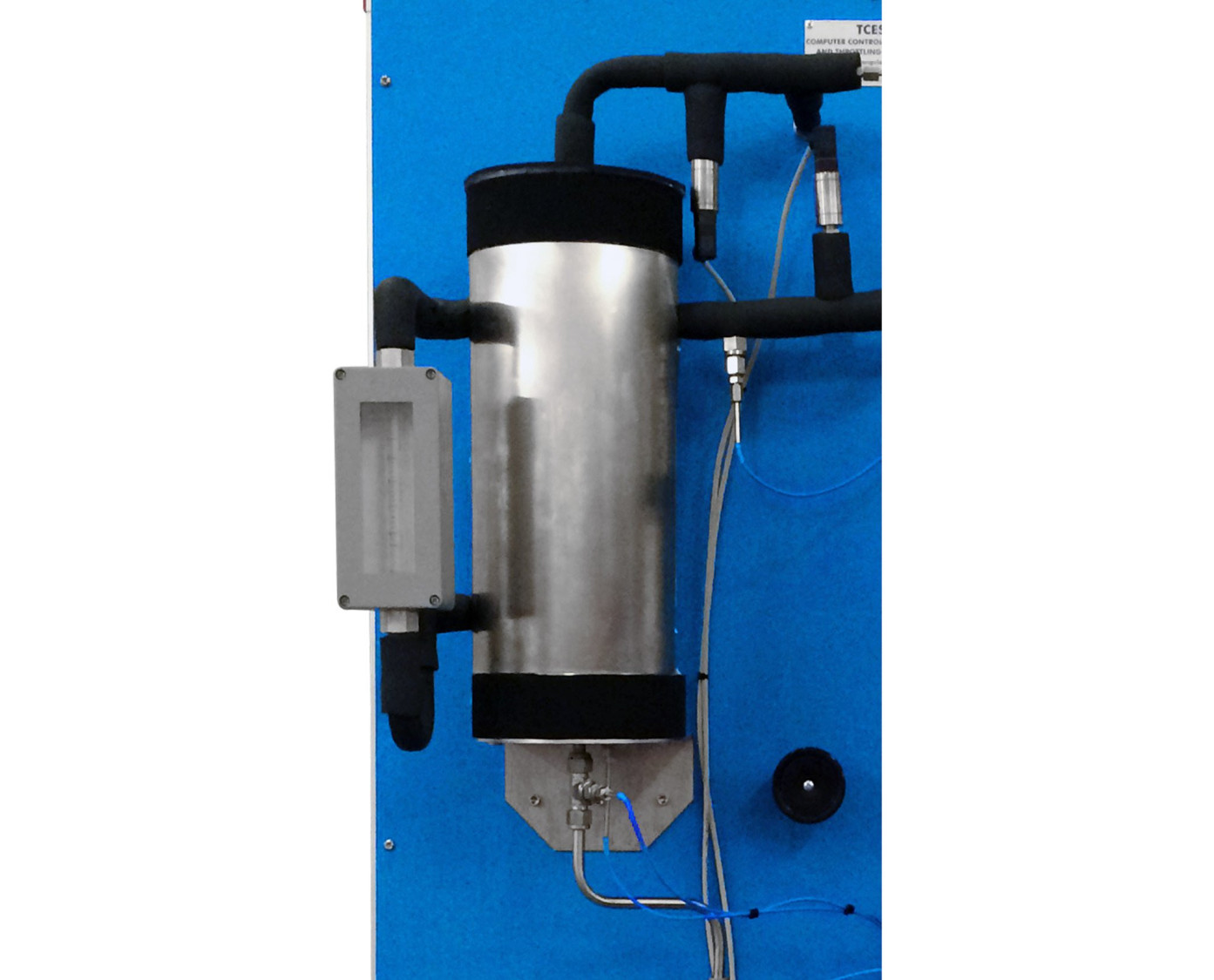

El vapor entra al calorímetro de separación, siendo medidas antes las variables de presión y temperatura, se realiza la separación del vapor húmedo de entrada cambiando la dirección del flujo a través de una serie de ángulos obtusos, haciendo que las gotas que se han quedado caigan al depósito y el vapor con menos humedad continúe, donde se miden de nuevo su temperatura y presión. Para la determinación directa de grandes cantidades de agua (hasta x=0,5) se emplea el calorímetro de separación.

Se mide la temperatura del agua separada que se queda en el depósito, y pasa al condensador, donde se enfría mediante un intercambiador de calor con serpentín, el agua condensada se recoge en una vasija, donde se mide su peso. Se miden tanto las temperaturas de entrada y salida al cambiador del agua separada como del agua fría. Un sensor de caudal determina el agua fría que circula por el intercambiador, permitiendo el estudio de la transferencia de calor entre el condensador de dicho calorímetro (agua caliente) que circula por un serpentín y el agua fría que circula en el intercambiador.

El vapor restante llega a una válvula de estrangulación donde se produce una disminución de la temperatura debido a la caída brusca de presión, llegando el vapor a la cámara de expansión del calorímetro de estrangulación, donde se miden temperatura y presión. Este calorímetro se emplea para contenidos de humedad pequeños (la calidad del vapor está comprendido entre 0,95 y 1,0) y se pueden determinar con ayuda del diagrama h, s.

Éste pasa al otro condensador, donde se enfría mediante un intercambiador de calor con serpentín, el agua condensada se recoge en una vasija, donde se mide su peso.

Los caudales de agua fría se pueden regular mediante una válvula.

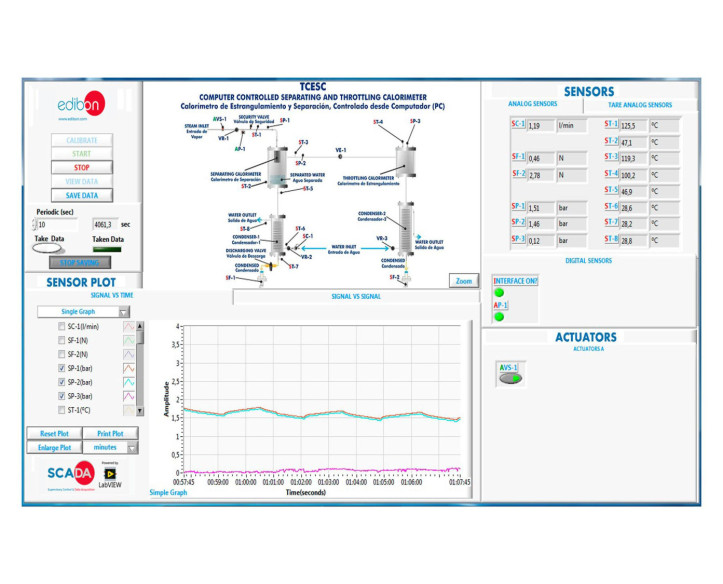

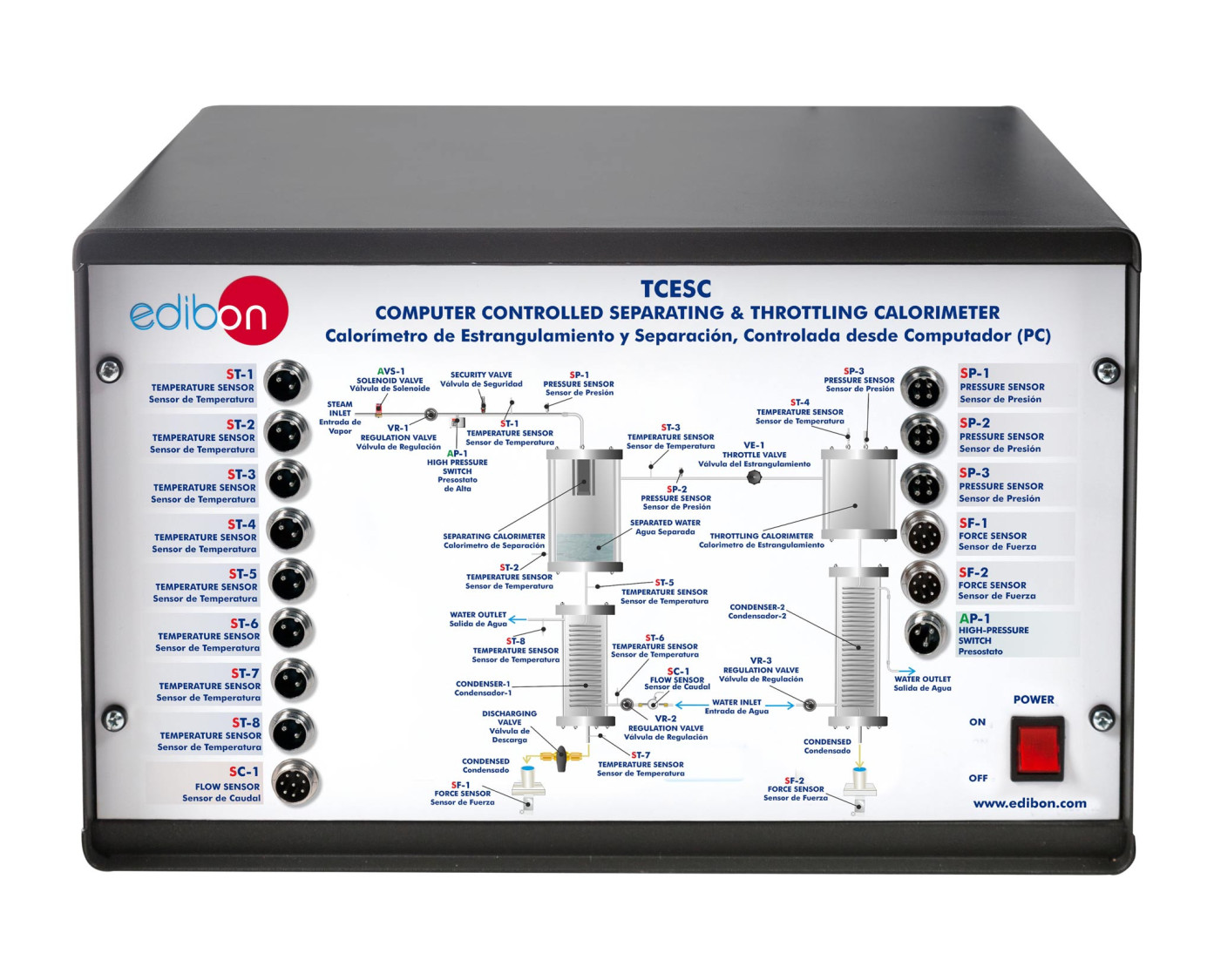

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.
