Descripción General

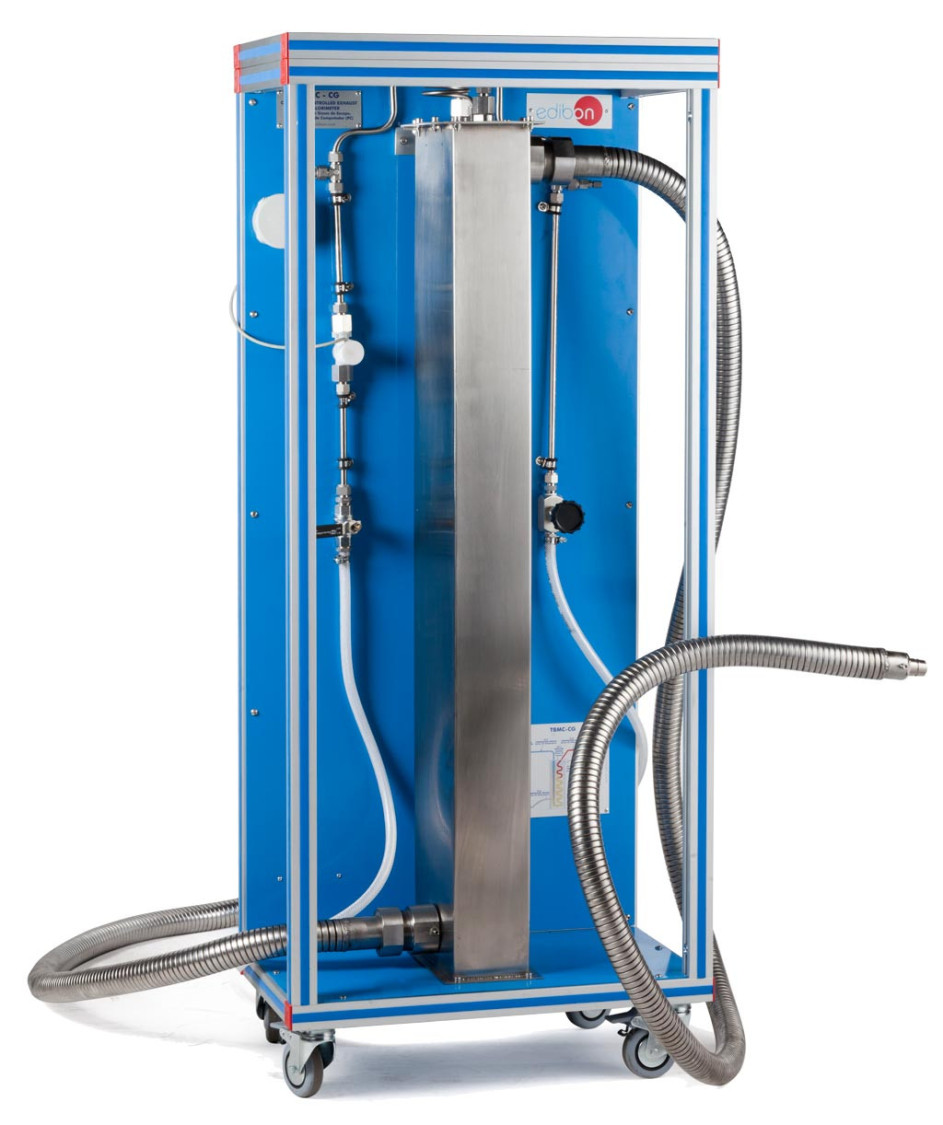

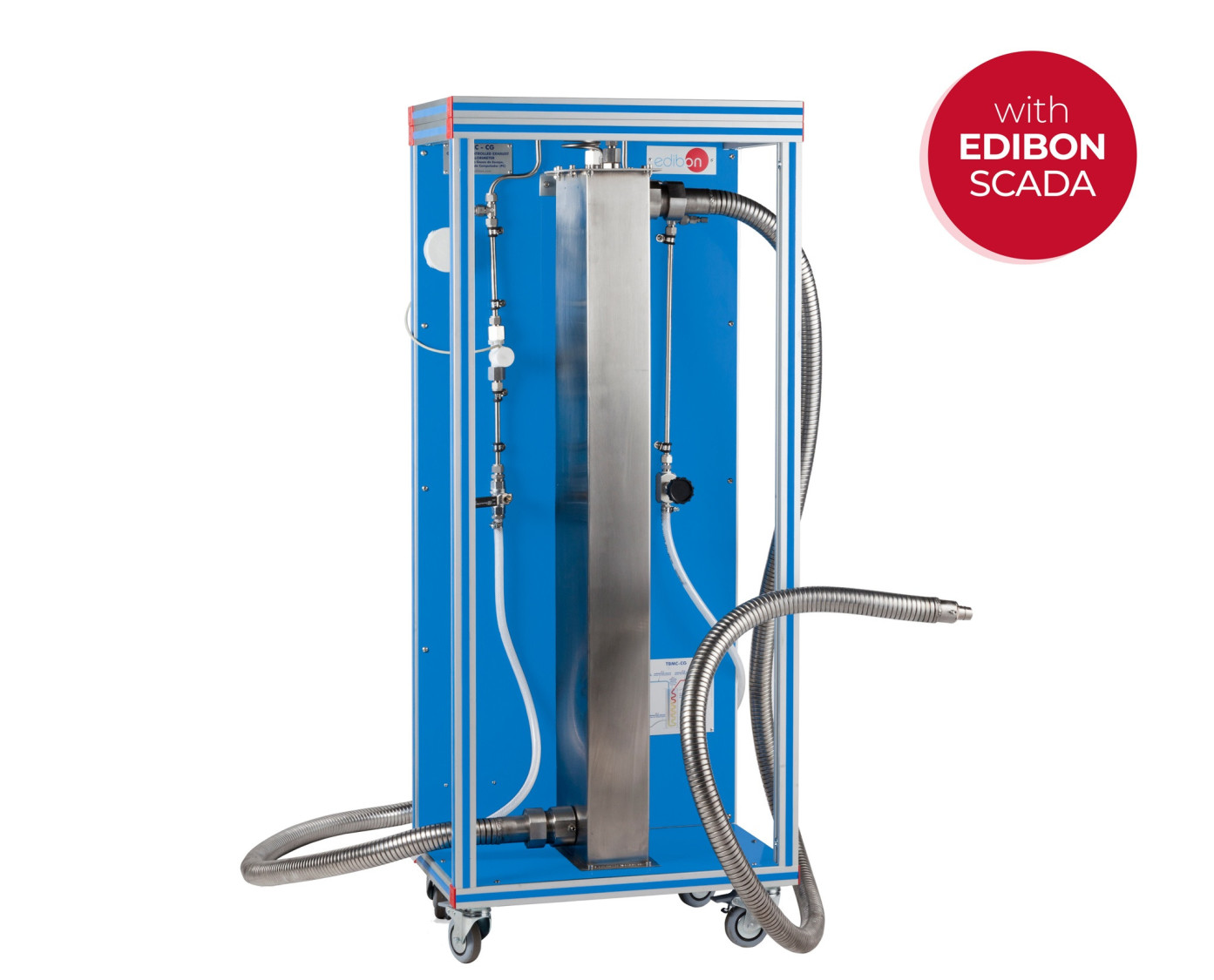

El Calorímetro de Gases de Escape, Controlado desde Computador (PC), "TBMC-CG", está montado sobre una estructura de perfiles de aluminio laminado y paneles de acero pintado.

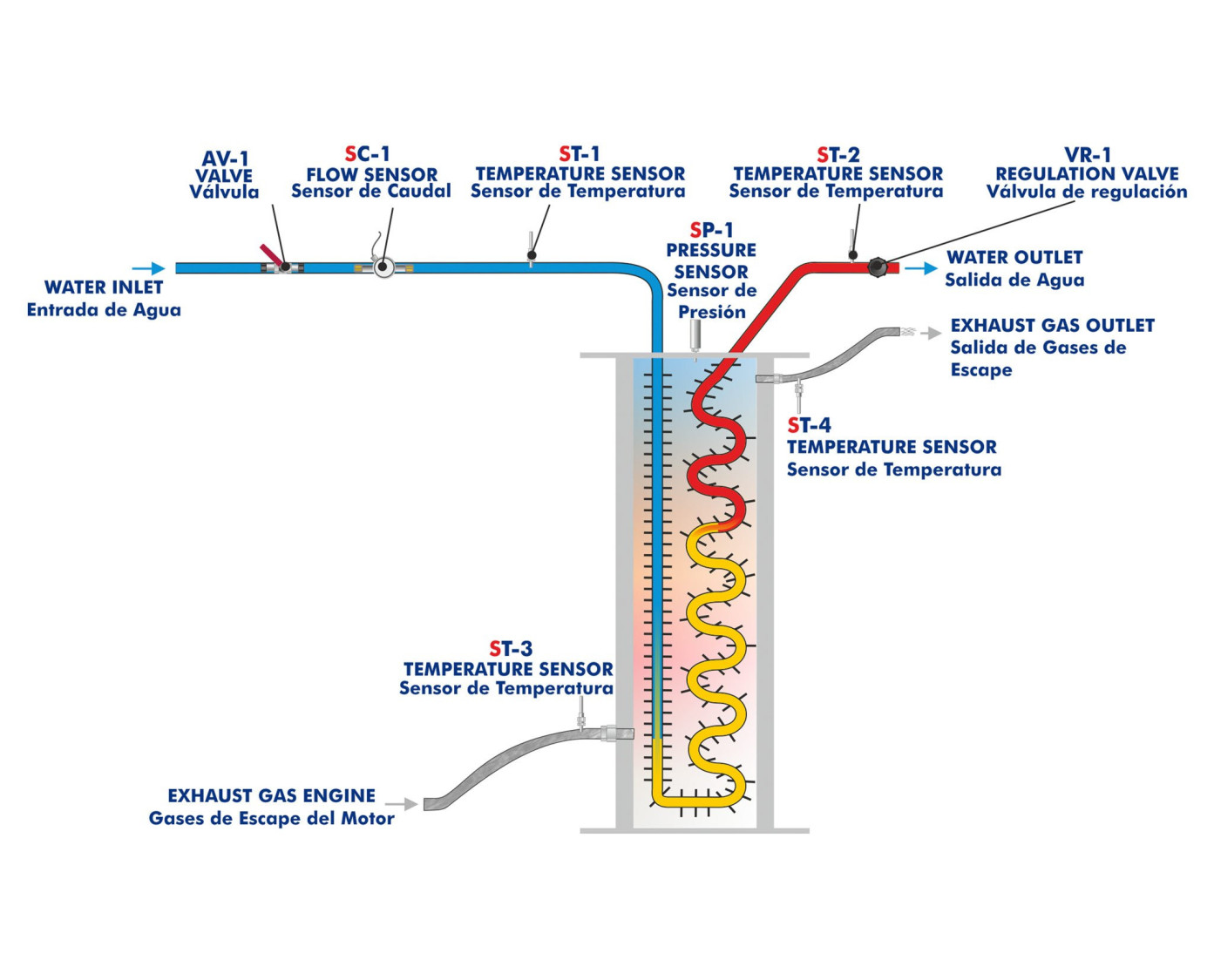

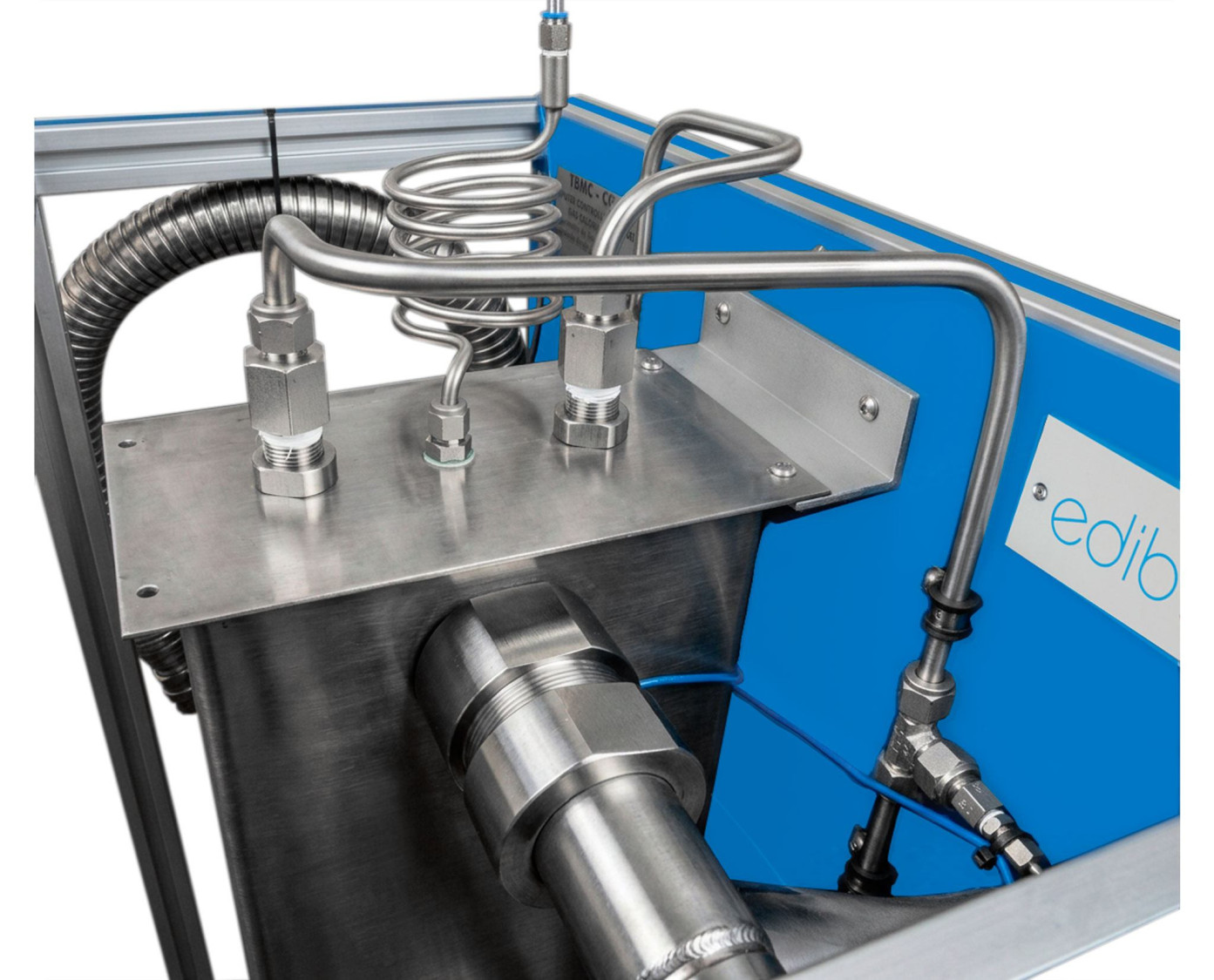

El elemento principal consiste en un depósito de doble pared fabricado en acero inoxidable. Por el interior del depósito fluyen los gases de escape de un motor de combustión desde la parte inferior a la superior. Estos gases recorren la superficie exterior de una tubería de acero aleteada con forma de serpentín. Por el interior de la tubería, circula agua a contracorriente con el objetivo de absorber el calor contenido en los gases que circulan por el exterior.

La función de la doble pared es la de tener una cámara de aire entre los gases a analizar y el entorno exterior para minimizar las pérdidas de calor con el exterior.

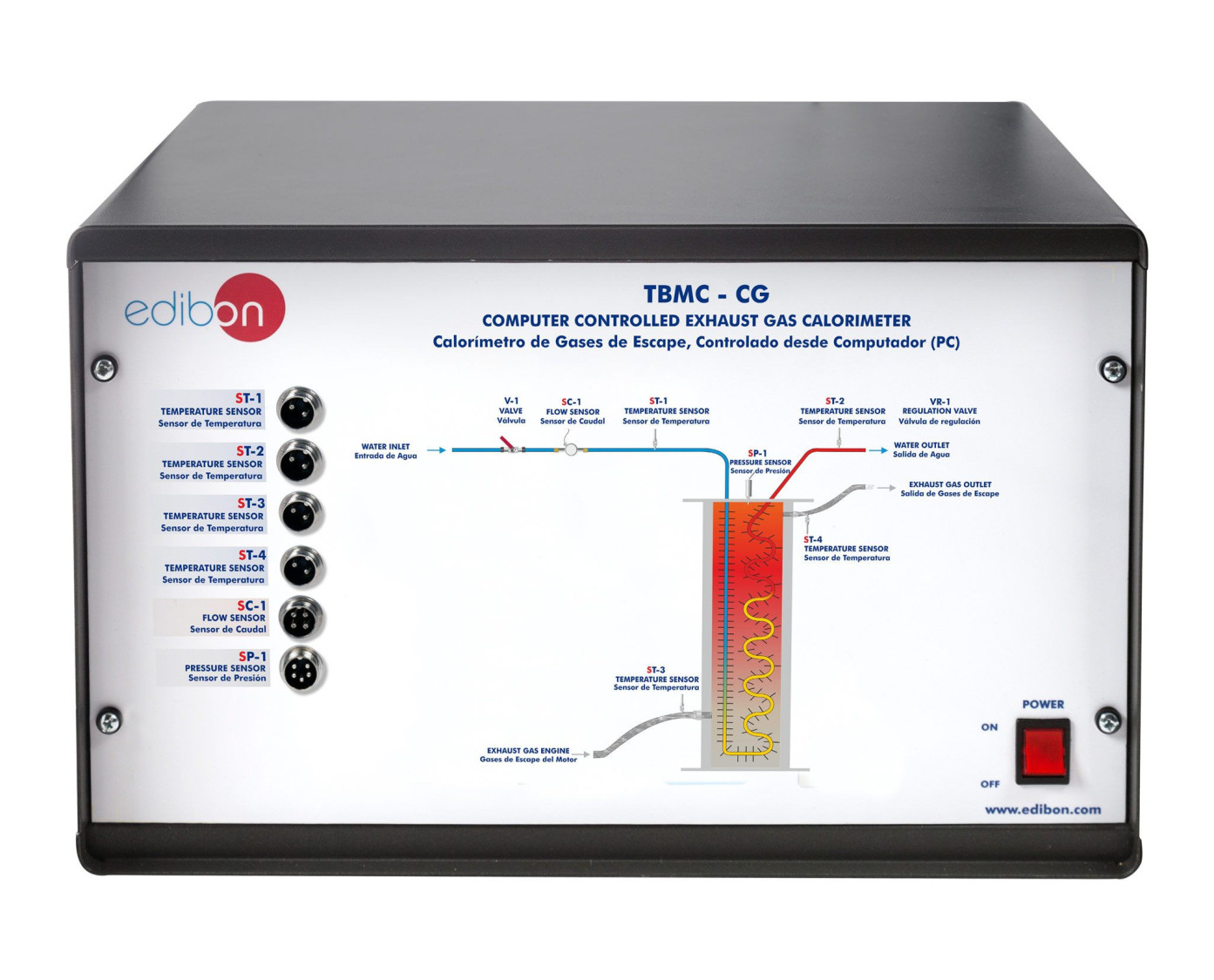

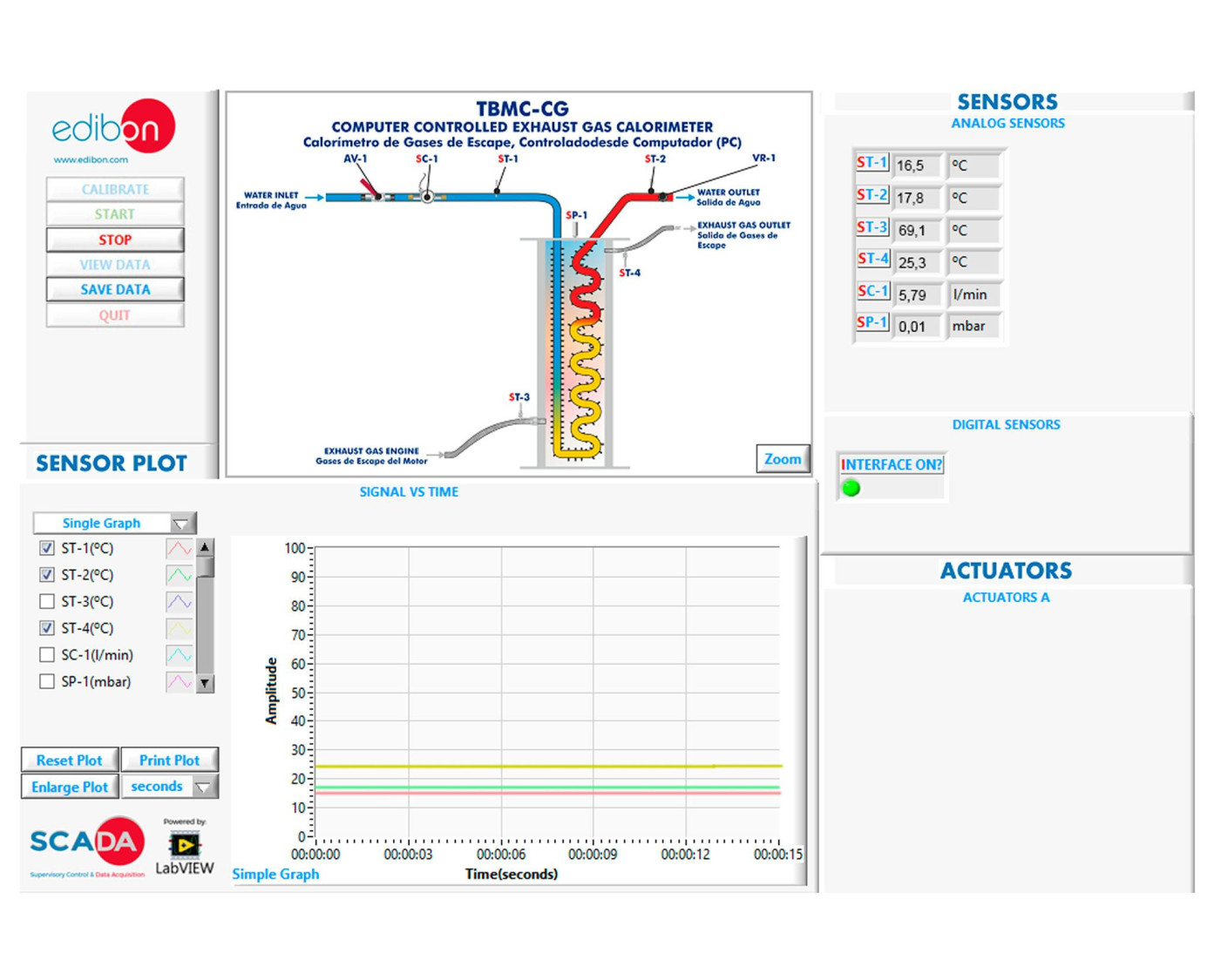

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Determinación del contenido calorífico de los gases de escape provenientes de los motores de ensayos.
  2. Estudios de balance de calor y energía.
  3. Determinación de la potencia térmica evacuada por el gas de escape.
  4. Determinar la capacidad calorífica específica del gas de escape.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
  2. Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
  3. El Sistema de Control desde Computador con SCADA permite una simulación industrial real.
  4. Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
  5. Este equipo puede usarse para realizar investigación aplicada.
  6. Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
  7. Control del proceso del equipo TBMC-CG a través de la interface de control, sin el computador.
  8. Visualización de todos los valores de los sensores usados en el proceso del equipo TBMC-CG.
  9. El usuario puede realizar otros ejercicios diseñados por él mismo.
