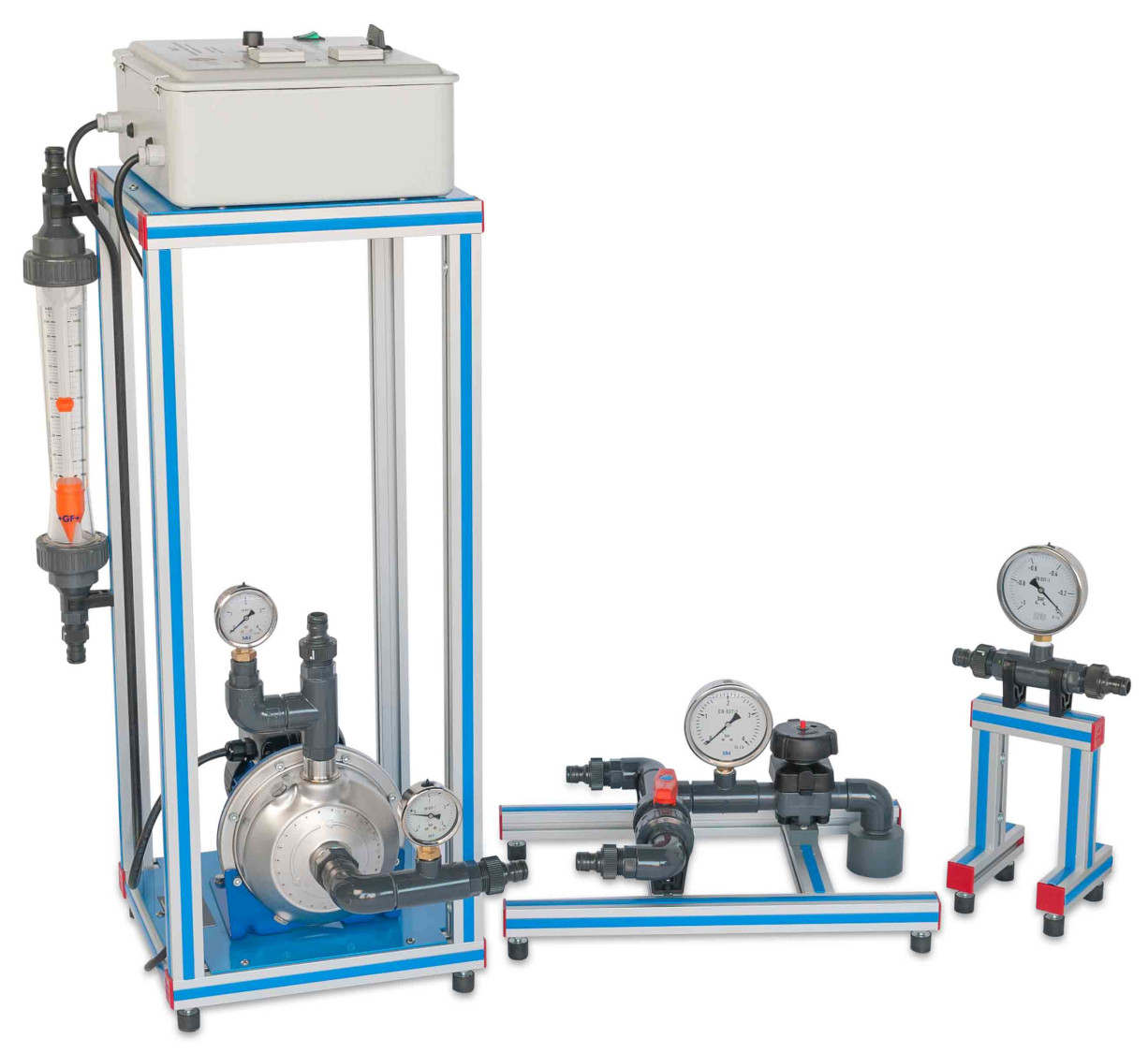

Equipo FME13 completo

CENTRIFUGAL PUMP CHARACTERISTICS - FME13

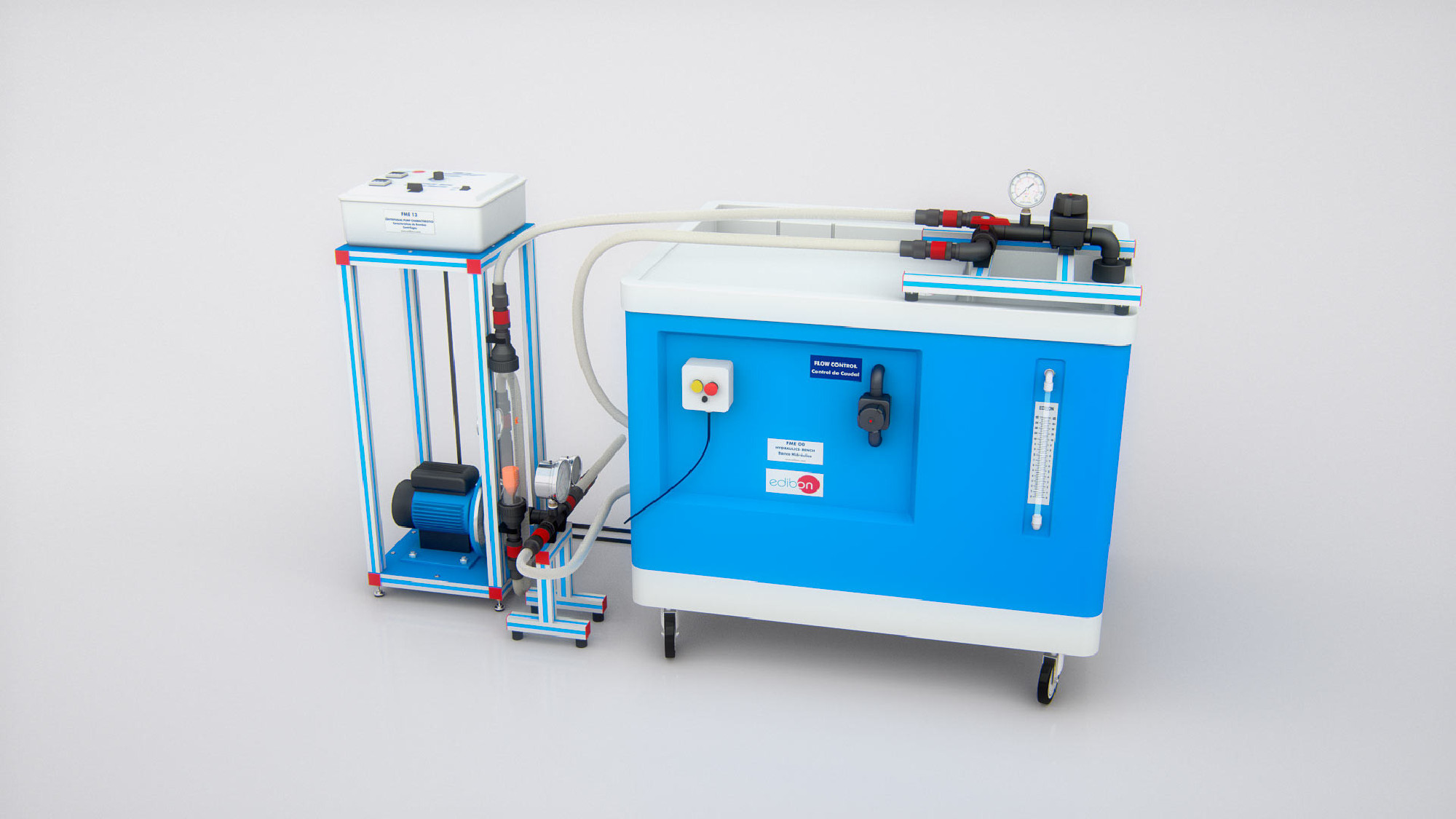

Equipo FME13 con la unidad de servicio FME00

CENTRIFUGAL PUMP CHARACTERISTICS - FME13
CENTRIFUGAL PUMP CHARACTERISTICS - FME13

SISTEMAS INNOVADORES

El equipo de Características de Bombas Centrífugas, "FME13", diseñado por EDIBON, permite el estudio de diversas características de las bombas centrífugas tales como rendimiento, acoplamientos serie/paralelo, etc.

Ver descripción general

Expansiones

ICAI

Software Interactivo para Enseñanza Asistida desde Computador
MSAC

Sistema Modular de Adquisición y Control

Laboratorios

8TV
 Laboratorio de Mecánica de Fluidos para Educación Técnica y Vocacional
8HE
 Laboratorio de Mecánica de Fluidos para Educación Superior
11PTC
 Laboratorio para Centro de Formación de Petróleo

NOTICIAS RELACIONADAS

EDIBON y su compromiso con las Skills Europeas
EDIBON y su compromiso con las Skills Europeas
En EDIBON, estamos comprometidos con impulsar las capacidades como un pilar estratégico para la competitividad y el bienestar social de la Unión Europea. La capacitación adecuada de la ciudadanía no solo refuerza la economía, sino que también permite a las personas participar plenamente en la...
Leer más
Setting up at Faculté des Sciences at the Université d’Etat d’Haiti
Setting up at Faculté des Sciences at the Université d’Etat d’Haiti
We want to present our new installation in the Faculté des Sciences at the Université d’Etat d’Haiti, specifically in the Fluid Mechanics Department. There, we have installed many of our equipment, among which are: AFT, CF80/5 (with CFAS, CFFS, CFPLR, CFPR, CFRM, CFSDL, CFTP, CFTS, CFVD, CFVEN,...
Leer más
NEW Fluid Mechanics Course
NEW Fluid Mechanics Course
Are you a teacher or do you work as an engineering researcher? EDIBON offers courses for teachers and #research staff. Take a look at the course of Fluid Mechanics and learn about #fluids properties. #DiscoverEdibon #Engineering.
Leer más

Descripción General

El equipo de Características de Bombas Centrífugas, "FME13", diseñado por EDIBON, permite el estudio de diversas características de las bombas centrífugas tales como rendimiento, acoplamientos serie/paralelo, etc.

El equipo dispone de una bomba centrífuga de características similares a la del Banco Hidráulico (FME00) y a la del Grupo de Alimentación Hidráulica Básico (FME00/B), equipada con dos manómetros de presión tipo Bourdon situados a la entrada y salida de la misma y otro al accesorio de descarga suministrado con el equipo.

La bomba funciona impulsada por un motor eléctrico asíncrono trifásico, cuya velocidad puede regularse mediante un variador de velocidad.

El equipo dispone de un display de visualización, que permiten conocer las r.p.m. de la bomba y la potencia consumida.

Se incluye un accesorio de descarga, con un manómetro, una válvula de control del caudal y un difusor.

El panel de control del variador permite la modificación de la velocidad de la bomba y el arranque.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Obtención de las curvas H(Q), N(Q), Rto%(Q) de una bomba centrífuga.
  2. Construcción del mapa de una bomba centrífuga.
  3. Representación de las curvas adimensionales H*, N* y rpm*.
  4. Acoplamiento en serie de dos bombas de características iguales.
  5. Acoplamiento en serie de dos bombas de características distintas.
  6. Acoplamiento en paralelo de dos bombas de características iguales.
  7. Acoplamiento en paralelo de dos bombas de características distintas.

ELEMENTOS REQUERIDOS
