QCDIC Centrífuga de Discos, Controlada desde Computador (PC)

11.1.11.- FILTRACIÓN, SEDIMENTACIÓN Y MEZCLADO 13.3.- TRATAMIENTO DE AGUAS RESIDUALES
COMPUTER CONTROLLED DISC CENTRIFUGE - QCDIC

SISTEMAS INNOVADORES

La Centrífuga de Discos, Controlada desde Computador (PC), "QCDIC", es un equipo que permite el estudio de la separación de emulsiones mediante centrifugación.

Ver descripción general

Expansiones

ICAI

Software Interactivo para Enseñanza Asistida desde Computador
FSS

Sistema de Simulación de Fallos
PLC

Control de Procesos Industriales por PLC
ELK

KIT de Desarrollo de Software de EDIBON, Powered by NI LabVIEW™
ECR

Sistema Modular Industrial de EDIBON con NI CompactRIO
ESN

EDIBON Scada-Net
ECL

Educación a Distancia de EDIBON

Laboratorios

11TV
 Laboratorio de Ingeniería Química para Educación Técnica y Vocacional
11HE
 Laboratorio de Ingeniería Química para Educación Superior
11PTC
 Laboratorio para Centro de Formación de Petróleo

NOTICIAS RELACIONADAS

EDIBON y su compromiso con las Skills Europeas
EDIBON y su compromiso con las Skills Europeas
En EDIBON, estamos comprometidos con impulsar las capacidades como un pilar estratégico para la competitividad y el bienestar social de la Unión Europea. La capacitación adecuada de la ciudadanía no solo refuerza la economía, sino que también permite a las personas participar plenamente en la...
Leer más
Biocombustibles de segunda generación: El futuro sostenible en EDIBON
Biocombustibles de segunda generación: El futuro sostenible en EDIBON
En un mundo donde la demanda de energía no deja de aumentar y los recursos no renovables se agotan rápidamente, la necesidad de encontrar soluciones sostenibles y respetuosas con el medio ambiente nunca ha sido tan urgente. La economía circular y el uso de biomasa orgánica para producir...
Leer más
Captura Directa de Aire (DAC): Una Solución para el Cambio Climático
Captura Directa de Aire (DAC): Una Solución para el Cambio Climático
La Captura Directa de Aire (DAC) es una tecnología innovadora que elimina CO₂ directamente del aire utilizando reacciones químicas con disolventes líquidos o absorbentes sólidos. Aunque presenta desafíos como altos costes y consumo energético, DAC ofrece una solución potencial para reducir las...
Leer más
Comprendiendo y mejorando los sistemas de tratamiento de agua potable
Comprendiendo y mejorando los sistemas de tratamiento de agua potable
Garantizar el acceso a agua potable segura implica procesos complejos y tecnologías avanzadas. Los componentes clave de una planta de tratamiento incluyen estructuras de captación, coagulación, floculación, sedimentación, filtración, desinfección, almacenamiento y distribución. Los sistemas...
Leer más

Descripción General

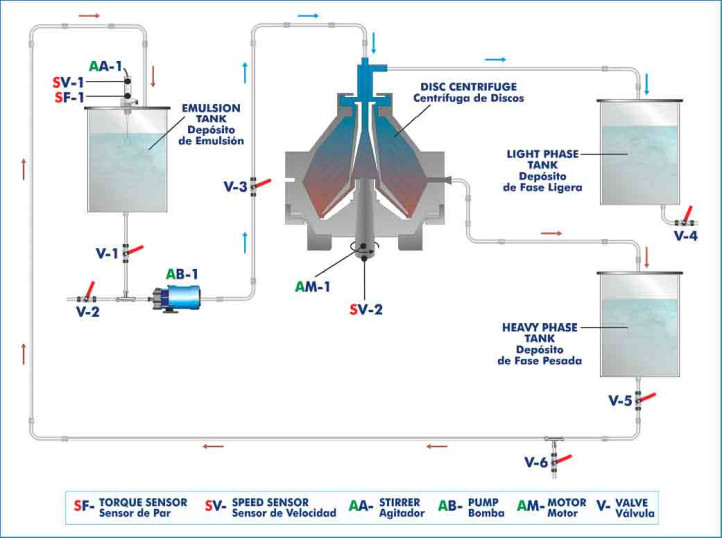

La Centrífuga de Discos, Controlada desde Computador (PC), "QCDIC", es un equipo que permite el estudio de la separación de emulsiones mediante centrifugación.

Para hacer funcionar el equipo, se vierten dos líquidos inmiscibles en el depósito de agitación, como por ejemplo agua y aceite. En este depósito un mecanismo de agitación controlado desde computador mezcla las dos sustancias. Este mecanismo tiene tres varillas agitadoras intercambiables: dos varillas planas y una de palas. Se registran los valores de velocidad y par del agitador.

Una vez que se ha generado la emulsión, una bomba controlada desde computador (PC) la impulsa desde el depósito de agitación a una centrífuga de discos en rotación, de potencia regulable desde computador (PC).

La emulsión entra en la centrífuga por la parte superior y a través de su distribuidor llega al fondo. La mezcla es impulsada al exterior debido a la fuerza centrífuga, pero las partículas más densas se impulsan más lejos (a las paredes) que las partículas ligeras. Ya separados, los dos líquidos que componían la mezcla llegan a la parte superior de la centrífuga y cada uno sale por un canal, pudiendo ser recogidos en depósitos o devueltos al depósito de agitación.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Estudio del proceso de centrifugación en centrífugas de discos.
  2. Puesta en marcha y control de una centrífuga de discos.
  3. Observar la influencia de los distintos agitadores intercambiables en la emulsión generada.
  4. Puesta en marcha del equipo con distintas proporciones de los líquidos que componen la emulsión.
  5. Estudiar la influencia del caudal de alimentación en el resultado de la separación.
  6. Variación de la separación final en función de las revoluciones del mecanismo de agitación.
  7. Estudio de la concentración de la mezcla en función del tiempo de agitación (requiere fotómetro).
  8. Funciones de mantenimiento y limpieza de la unidad.
  9. Calibración de los sensores.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
  2. Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
  3. El Sistema de Control desde Computador con SCADA permite una simulación industrial real.
  4. Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
  5. Este equipo puede usarse para realizar investigación aplicada.
  6. Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
  7. Control del proceso del equipo QCDIC a través de la interface de control, sin el computador.
  8. Visualización de todos los valores de los sensores usados en el proceso del equipo QCDIC.
  9. Usando PLC-PI pueden realizarse adicionalmente 19 ejercicios más.
  10. El usuario puede realizar otros ejercicios diseñados por él mismo.
