PCGC Ciclón de Gases, Controlado desde Computador (PC)

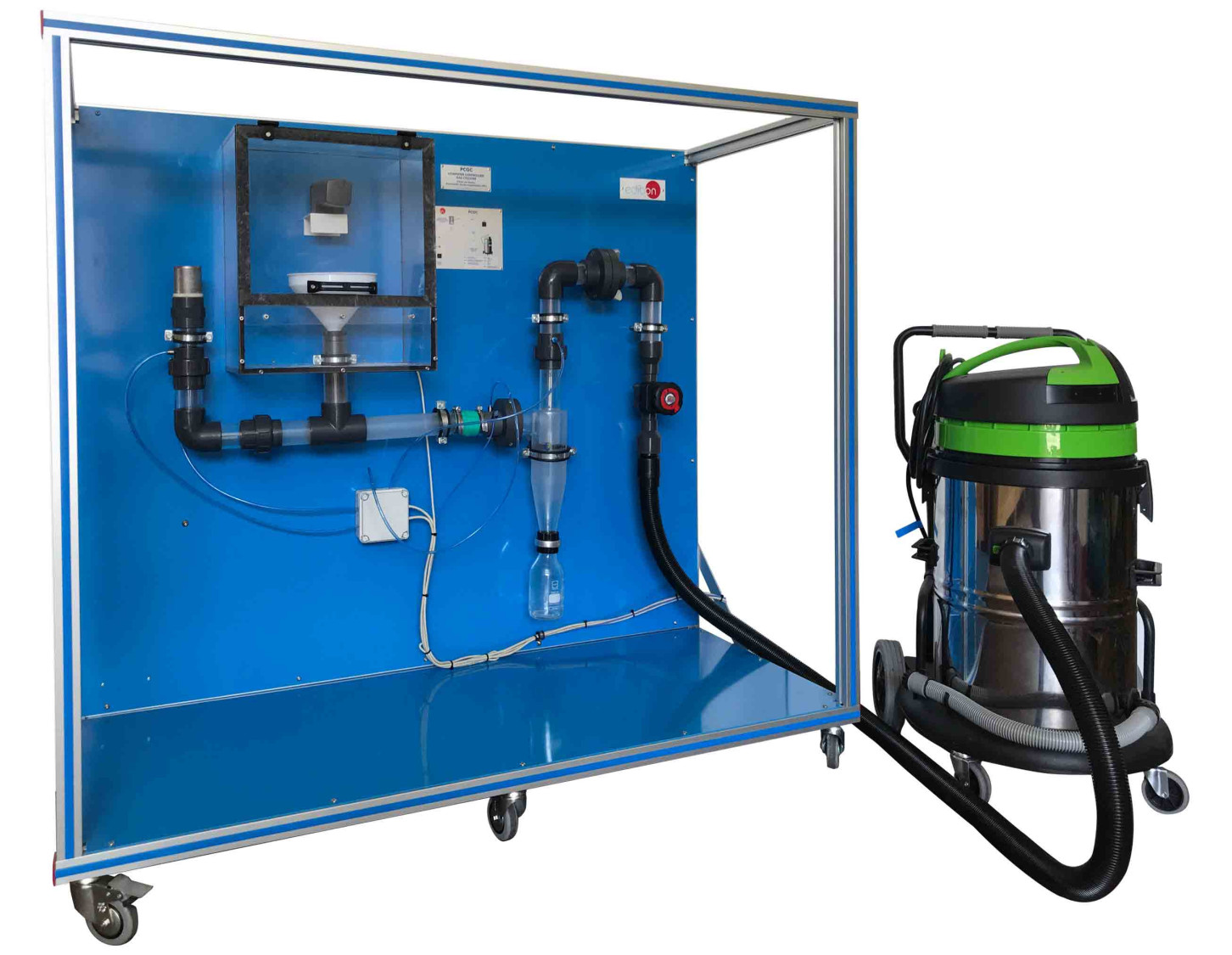

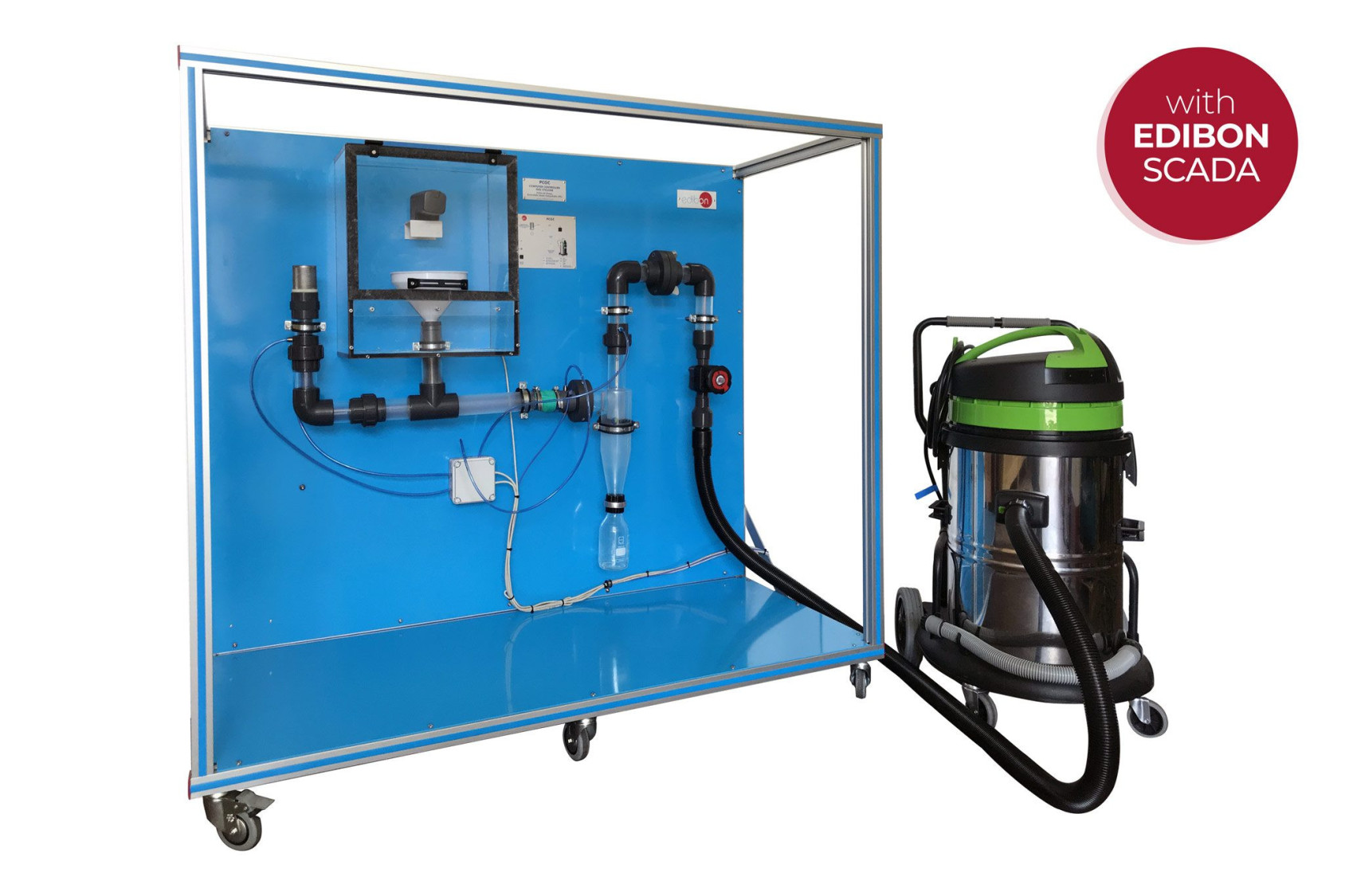

El Ciclón de Gases Controlado desde Computador (PC), "PCGC", es un equipo diseñado para el estudio de la separación de mezclas heterogéneas a través de un ciclón, concretamente de mezclas formadas por un material fino (4 μm – 400 μm) y un flujo de aire. El ciclón, el principal componente de este sistema, separa las partículas sólidas del flujo de aire y éste pasa limpio a la salida.

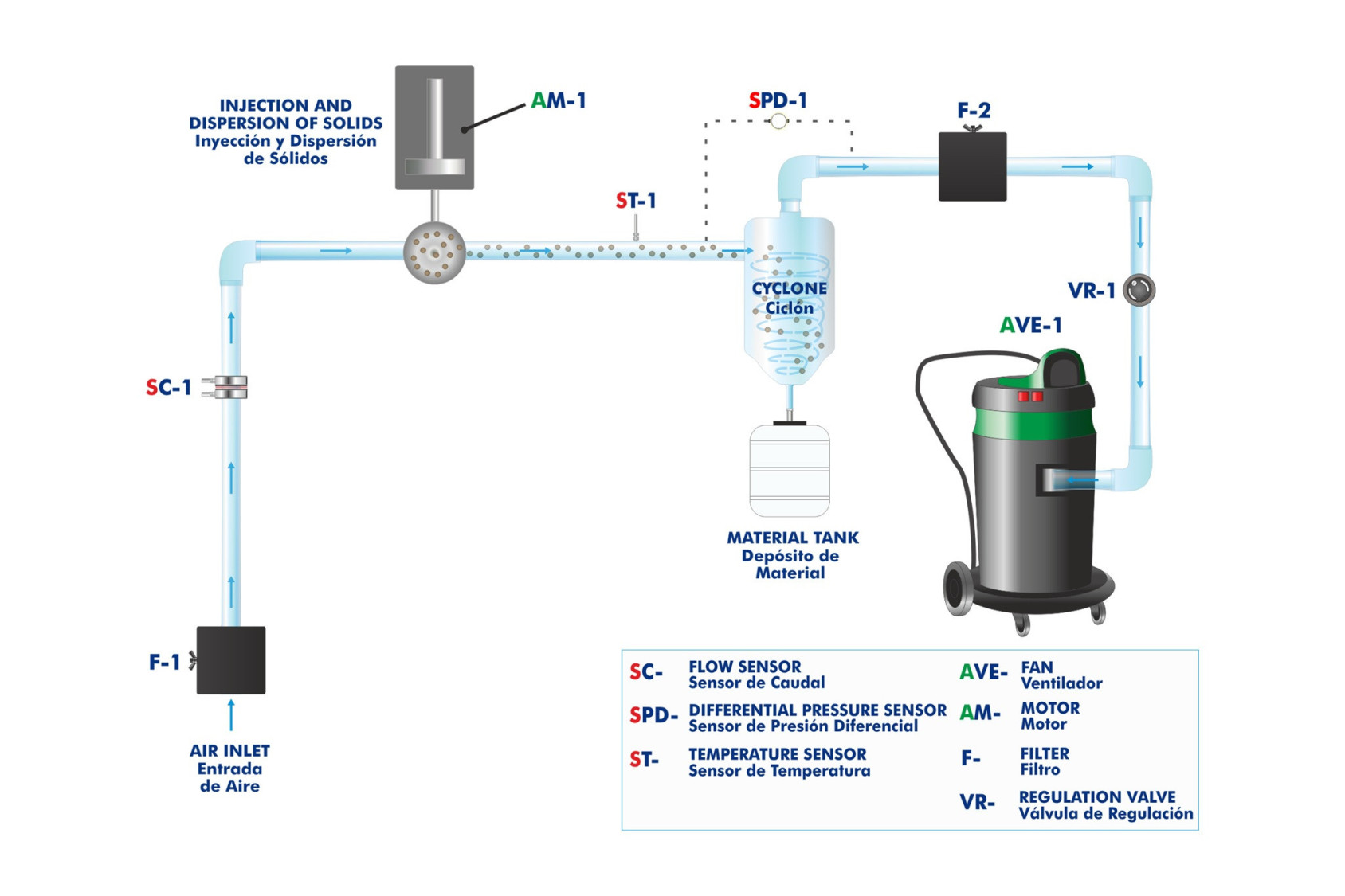

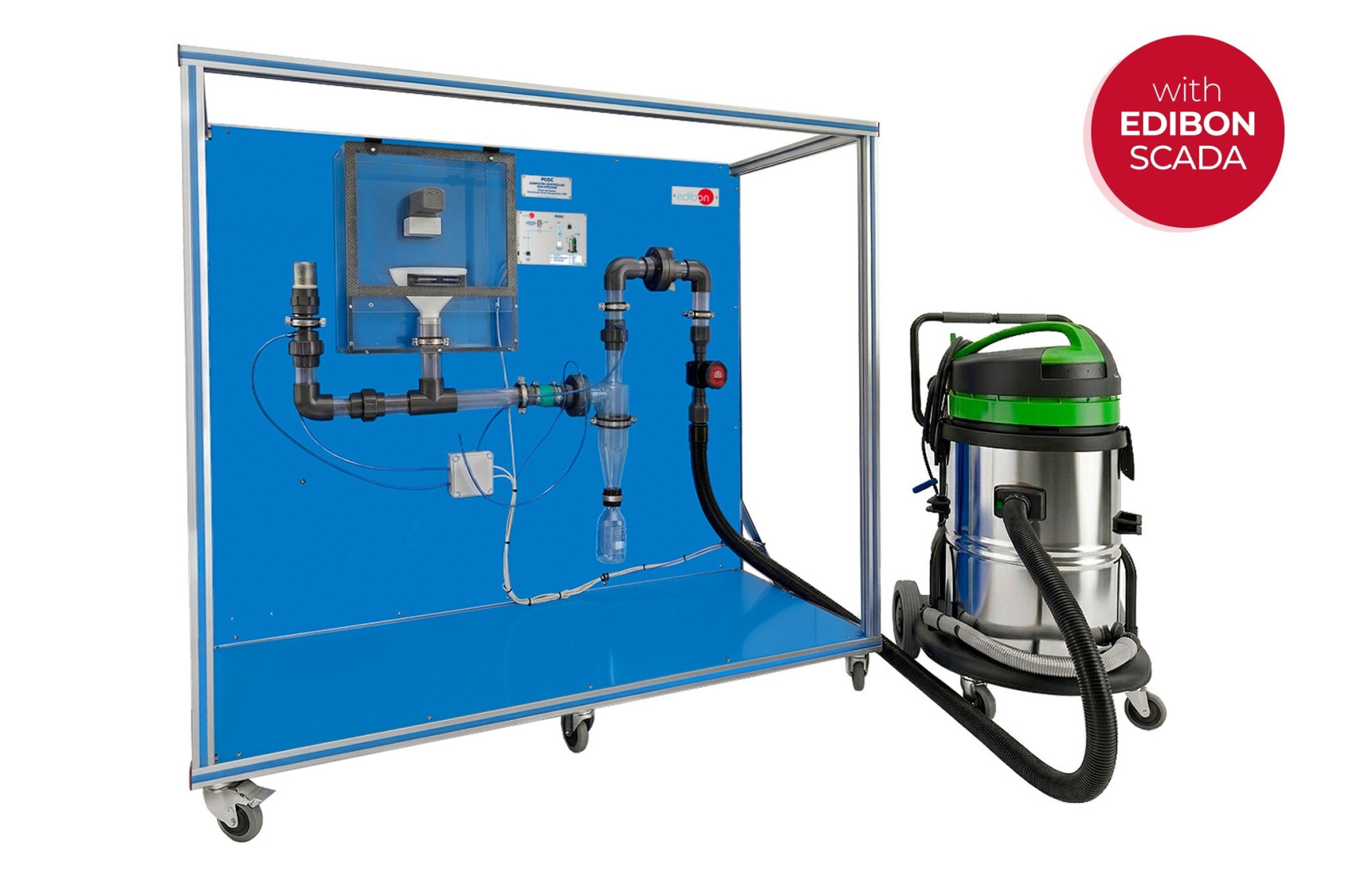

Un ventilador aspira generando un flujo de aire a través del conducto, atravesando un sensor de caudal que detecta el caudal de aire. La velocidad del ventilador puede regularse desde computador (PC). También incluye una válvula adicional para regularla manualmente. Un filtro evita la entrada de otras partículas no deseadas, asegurando la calidad del aire. A continuación, un sistema motriz de dispersión de sólidos impulsa los sólidos al conducto y estos se mezclan con el flujo de aire.

Ya hecha la mezcla, el flujo llega al separador ciclónico. Antes de entrar se mide la temperatura del flujo.

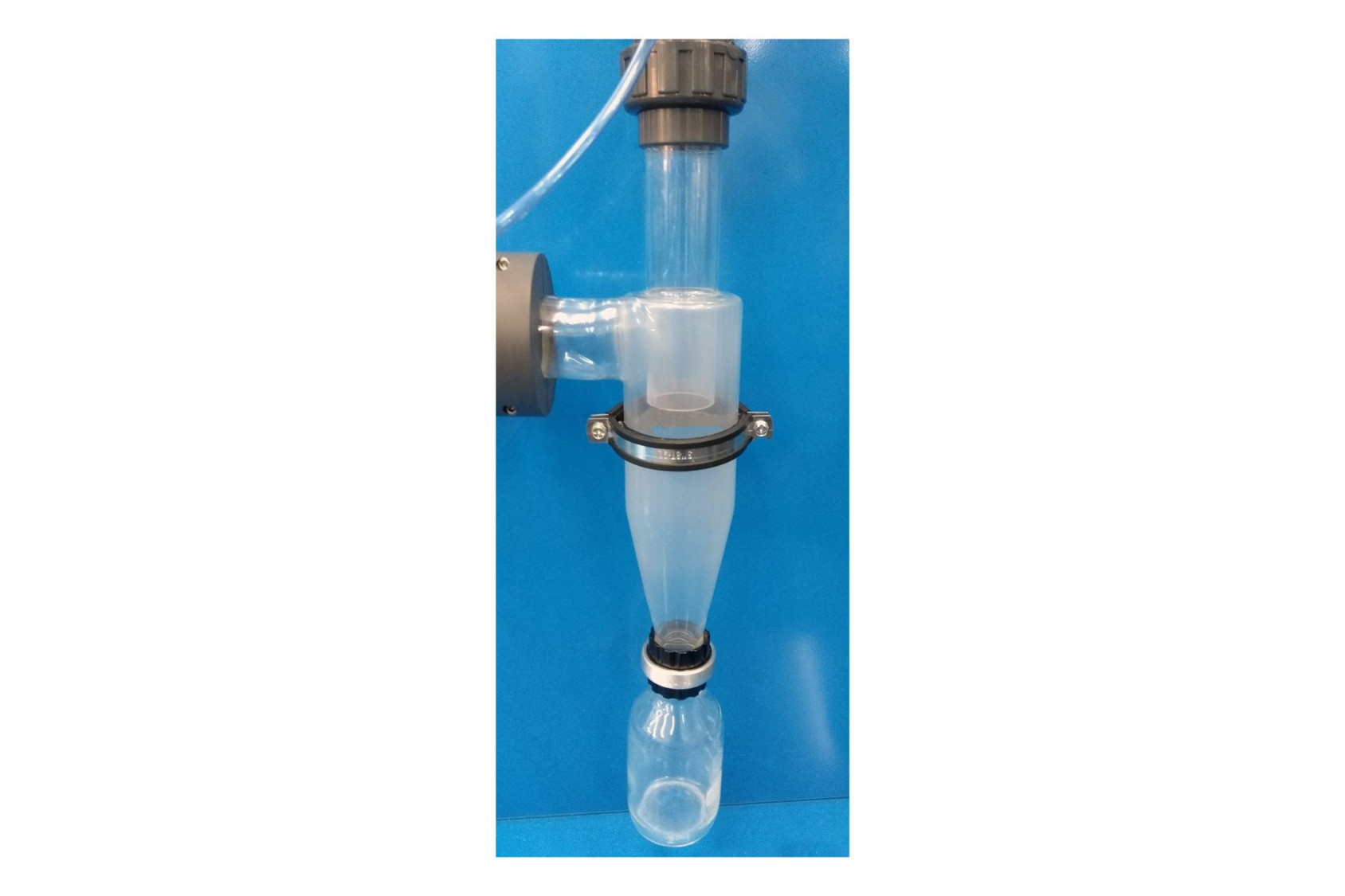

El aire fluye en un patrón helicoidal, comenzando desde lo más alto del ciclón a lo más bajo y finalizando en un flujo central ascendente que sale por el tubo de salida (en la parte más superior del ciclón). Las partículas más grandes y más densas en el flujo rotatorio tienen demasiada inercia para seguir la fuerte curva ascendente en la parte inferior del ciclón, chocan contra la pared y caen hacia la parte más baja del ciclón donde se recogen en un depósito de vidrio.

Un sensor de presión diferencial permite el estudio de las pérdidas de carga entre la entrada y la salida del ciclón.

Por último, el aire vuelve a filtrarse en el final del conducto para asegurar que no quedan partículas en suspensión.

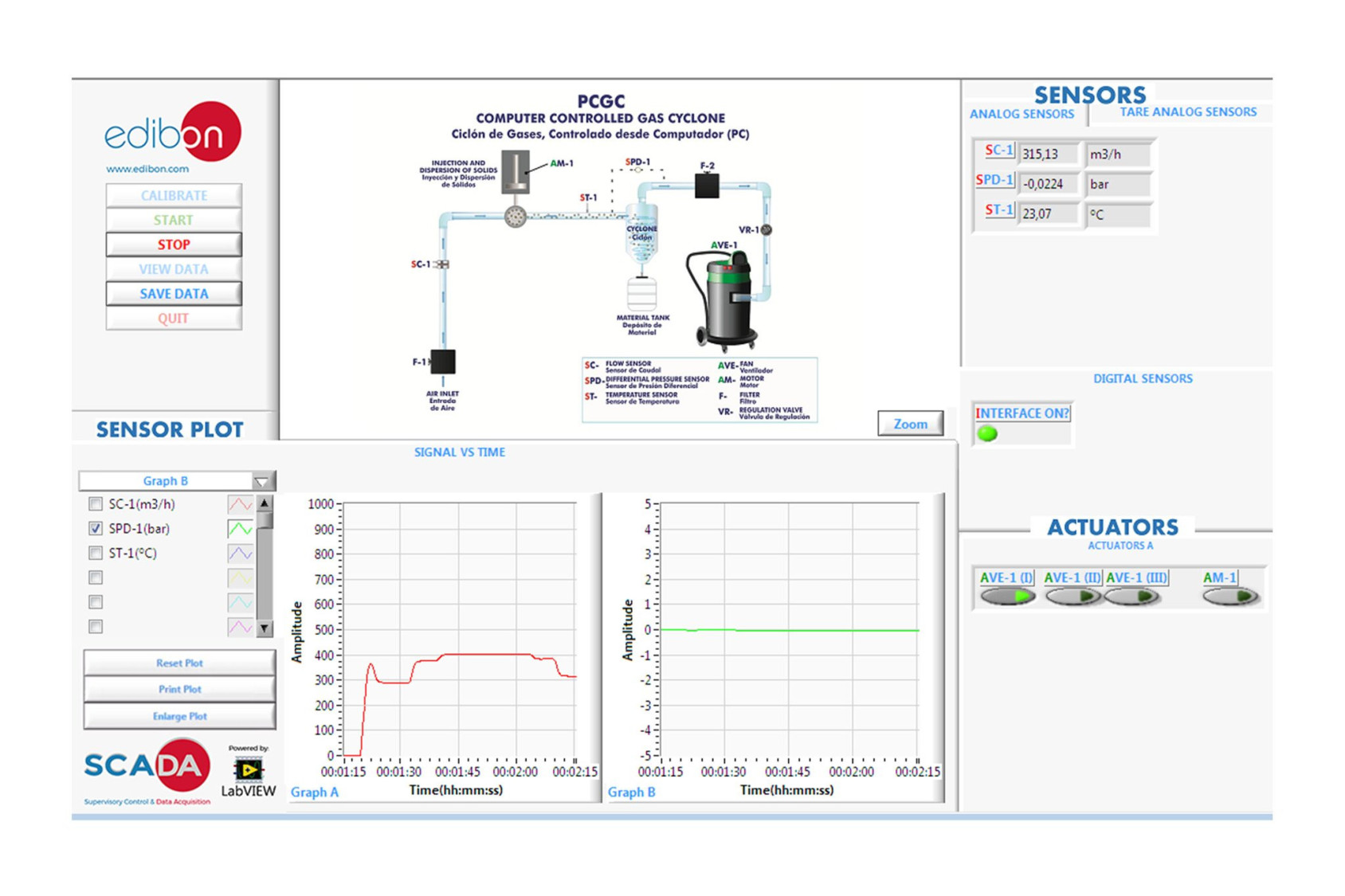

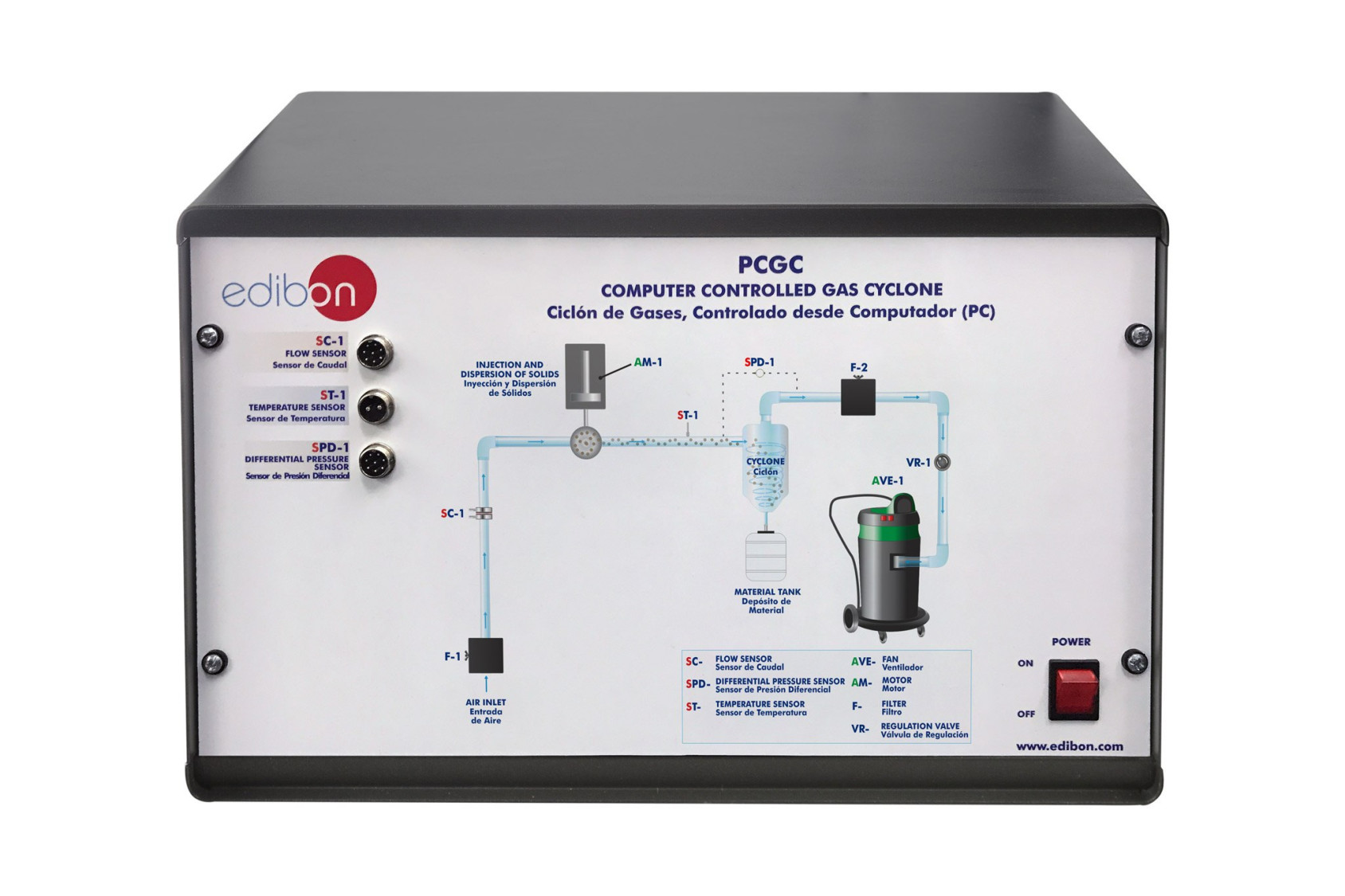

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.
