ECESC Colector de Energía Solar, Controlado desde Computador (PC)

5.3.2.- ENERGÍA SOLAR TÉRMICA
COMPUTER CONTROLLED FOCUSING SOLAR ENERGY COLLECTOR - ECESC

Equipo: EG5C. Equipo de Energía Geotérmica (baja entalpía), Controlado desde Computador (PC)

COMPUTER CONTROLLED FOCUSING SOLAR ENERGY COLLECTOR - ECESC

Detalle del equipo

COMPUTER CONTROLLED FOCUSING SOLAR ENERGY COLLECTOR - ECESC

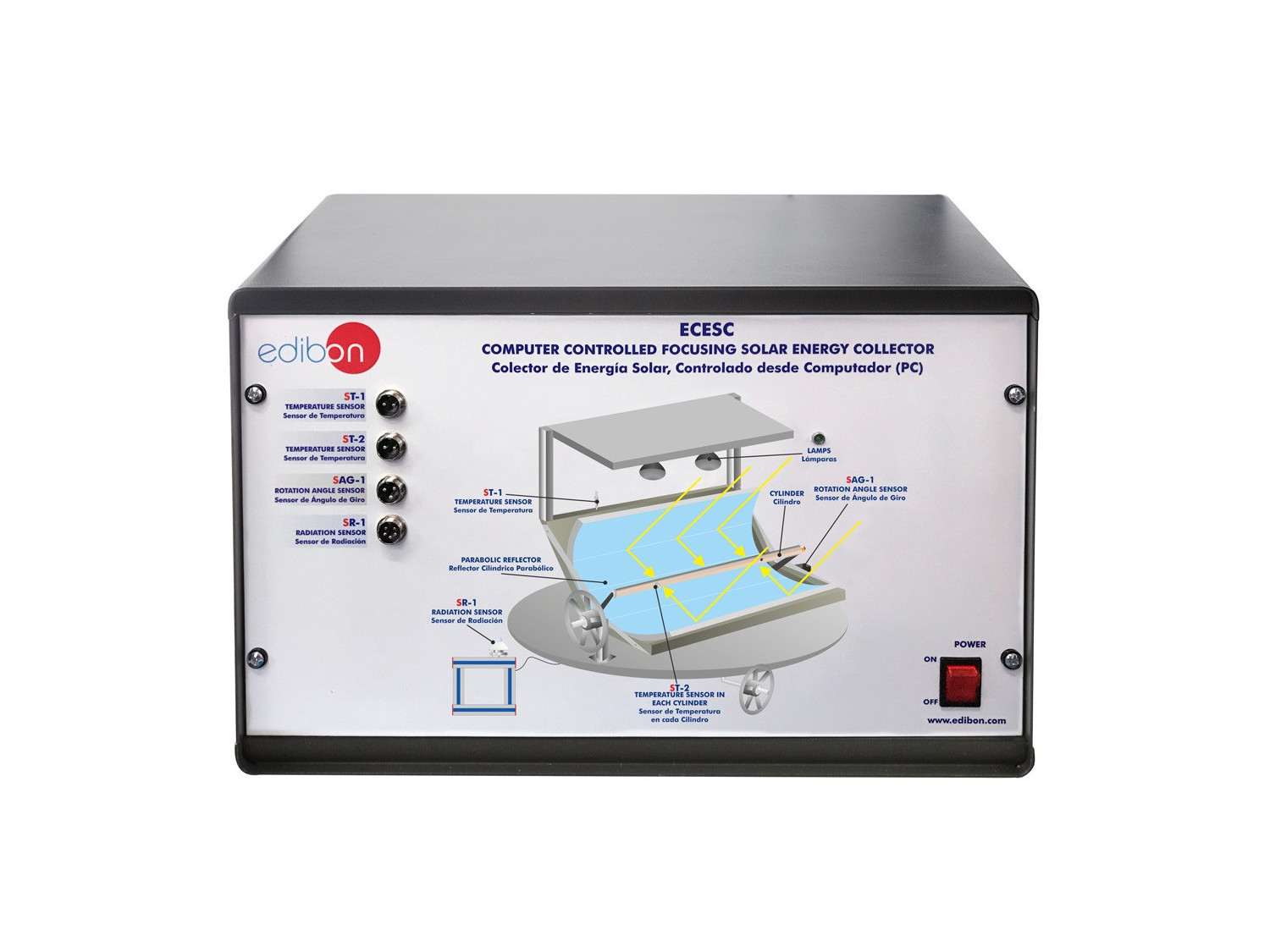

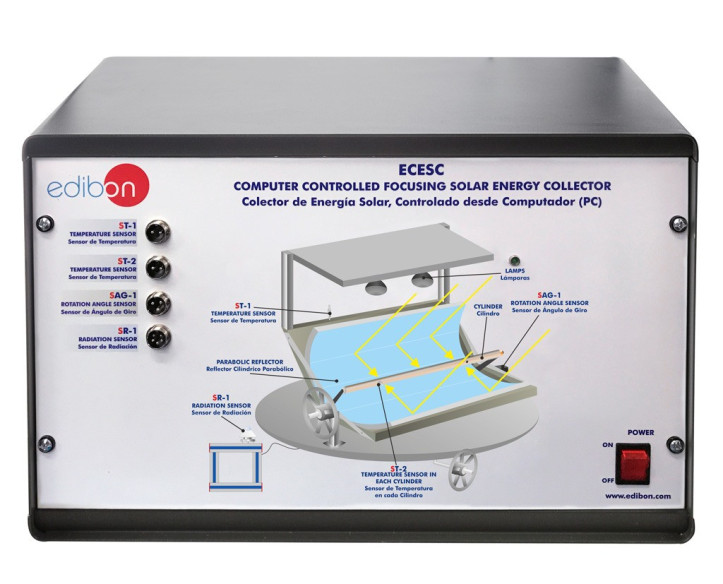

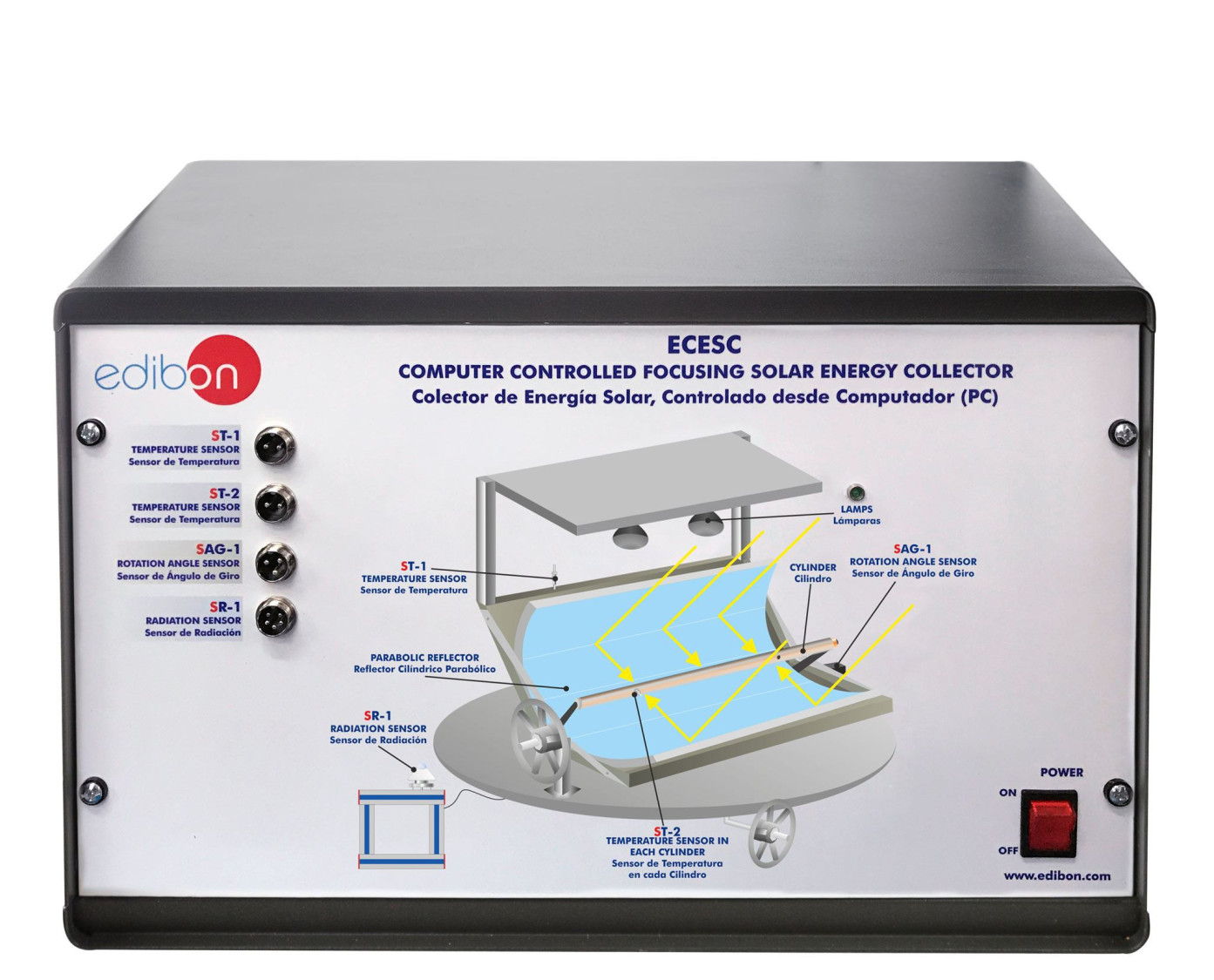

ECESC/CIB. Caja-Interface de Control: La Caja-Interface de Control forma parte del sistema SCADA

COMPUTER CONTROLLED FOCUSING SOLAR ENERGY COLLECTOR - ECESC

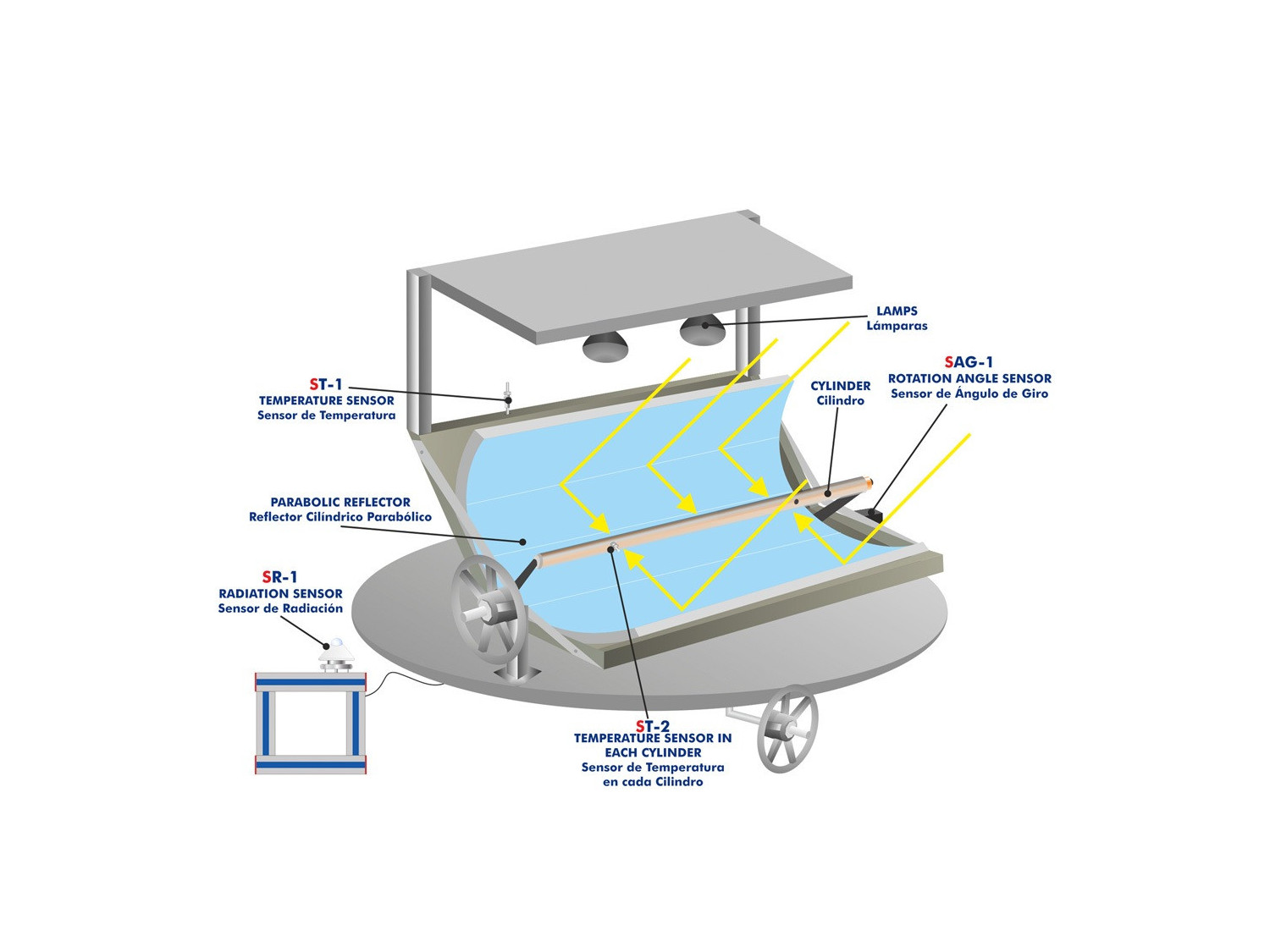

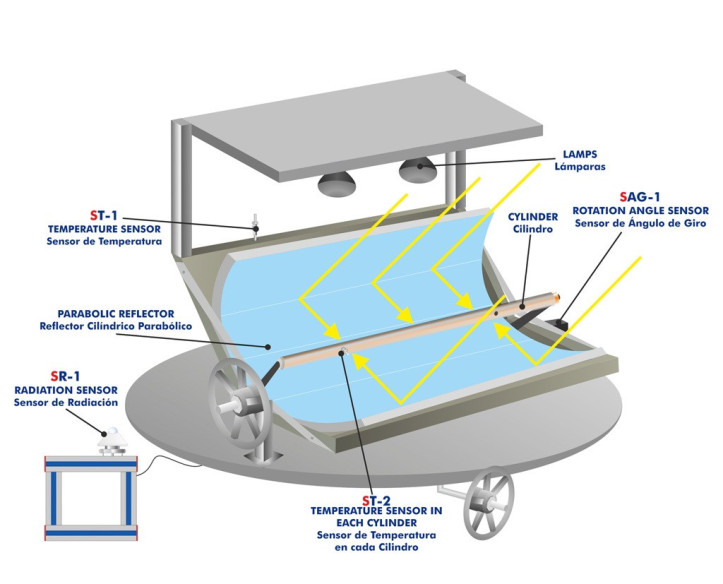

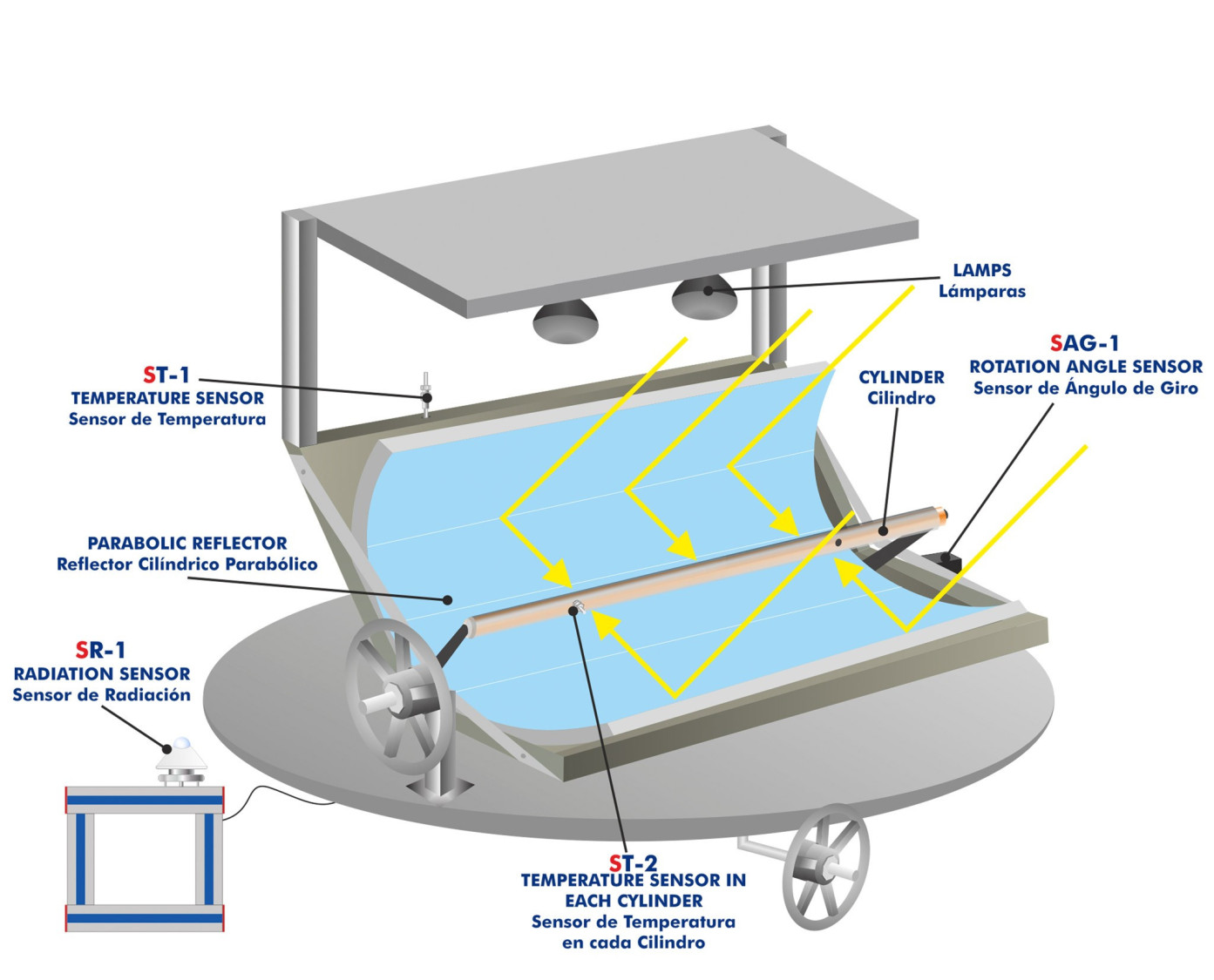

Diagrama de proceso y disposición de los elementos del equipo

COMPUTER CONTROLLED FOCUSING SOLAR ENERGY COLLECTOR - ECESC

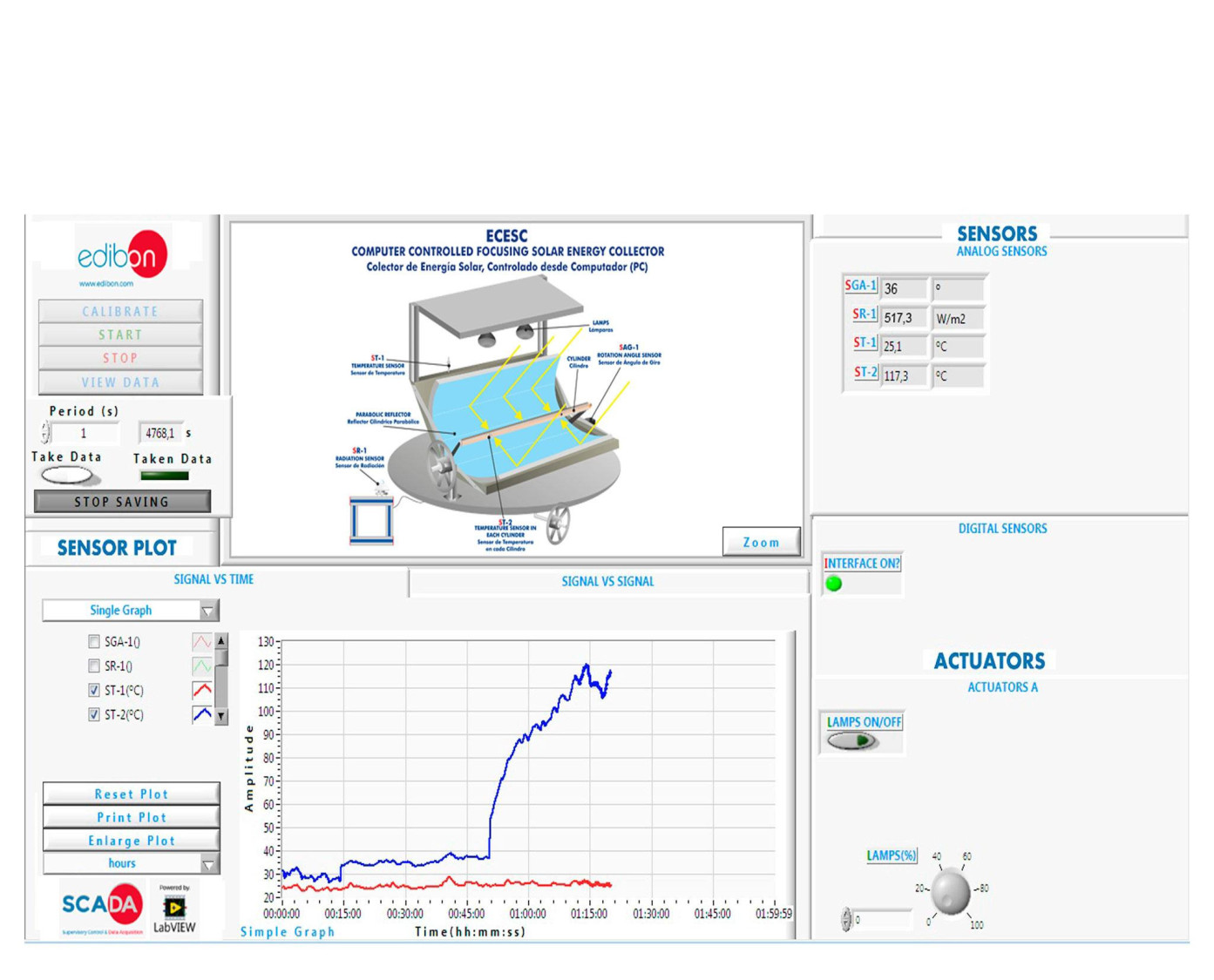

ECESC/SOF. Software del equipo ECESC. Pantalla principal

COMPUTER CONTROLLED FOCUSING SOLAR ENERGY COLLECTOR - ECESC
COMPUTER CONTROLLED FOCUSING SOLAR ENERGY COLLECTOR - ECESC
COMPUTER CONTROLLED FOCUSING SOLAR ENERGY COLLECTOR - ECESC
COMPUTER CONTROLLED FOCUSING SOLAR ENERGY COLLECTOR - ECESC
COMPUTER CONTROLLED FOCUSING SOLAR ENERGY COLLECTOR - ECESC

SISTEMAS INNOVADORES

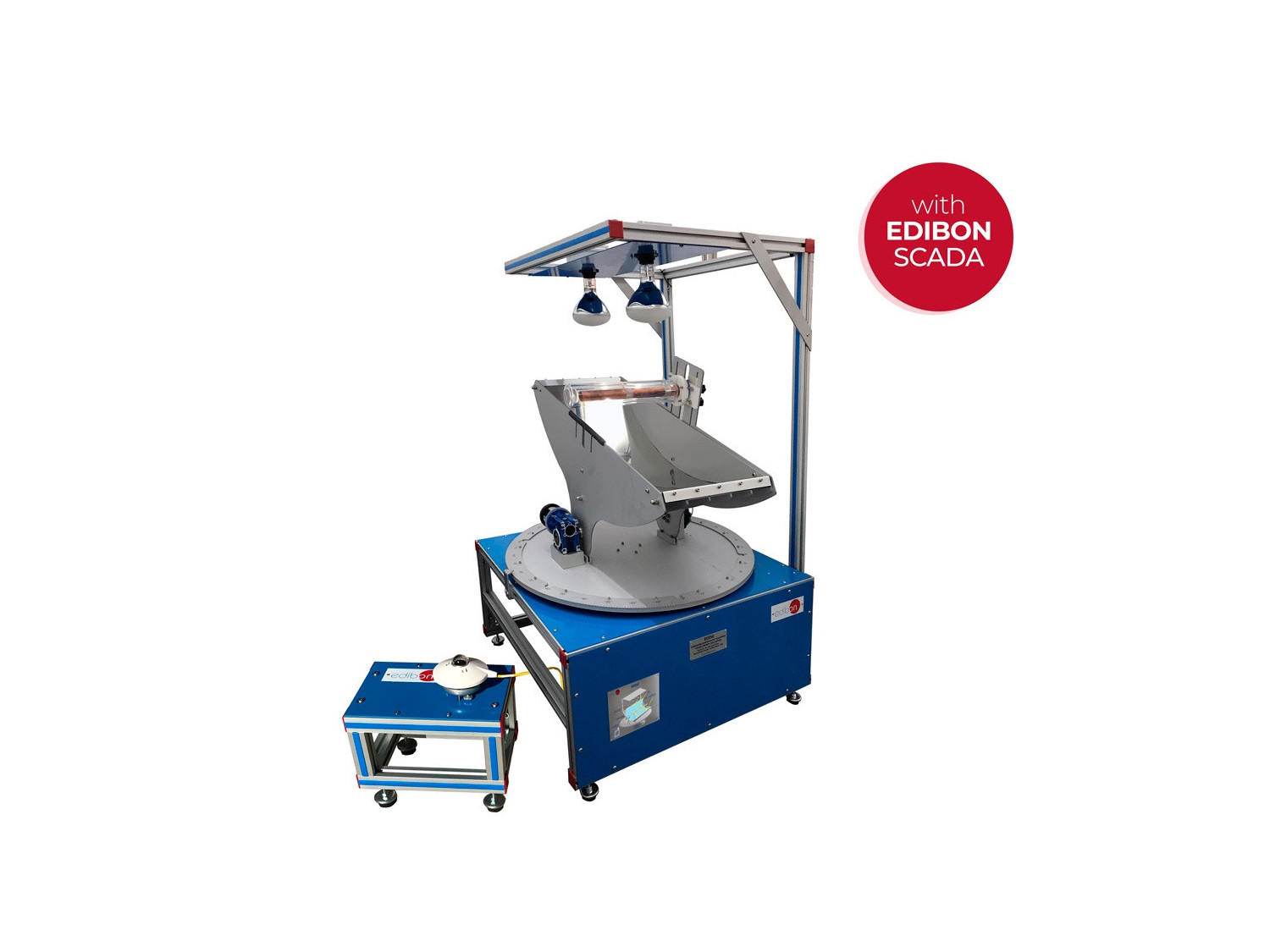

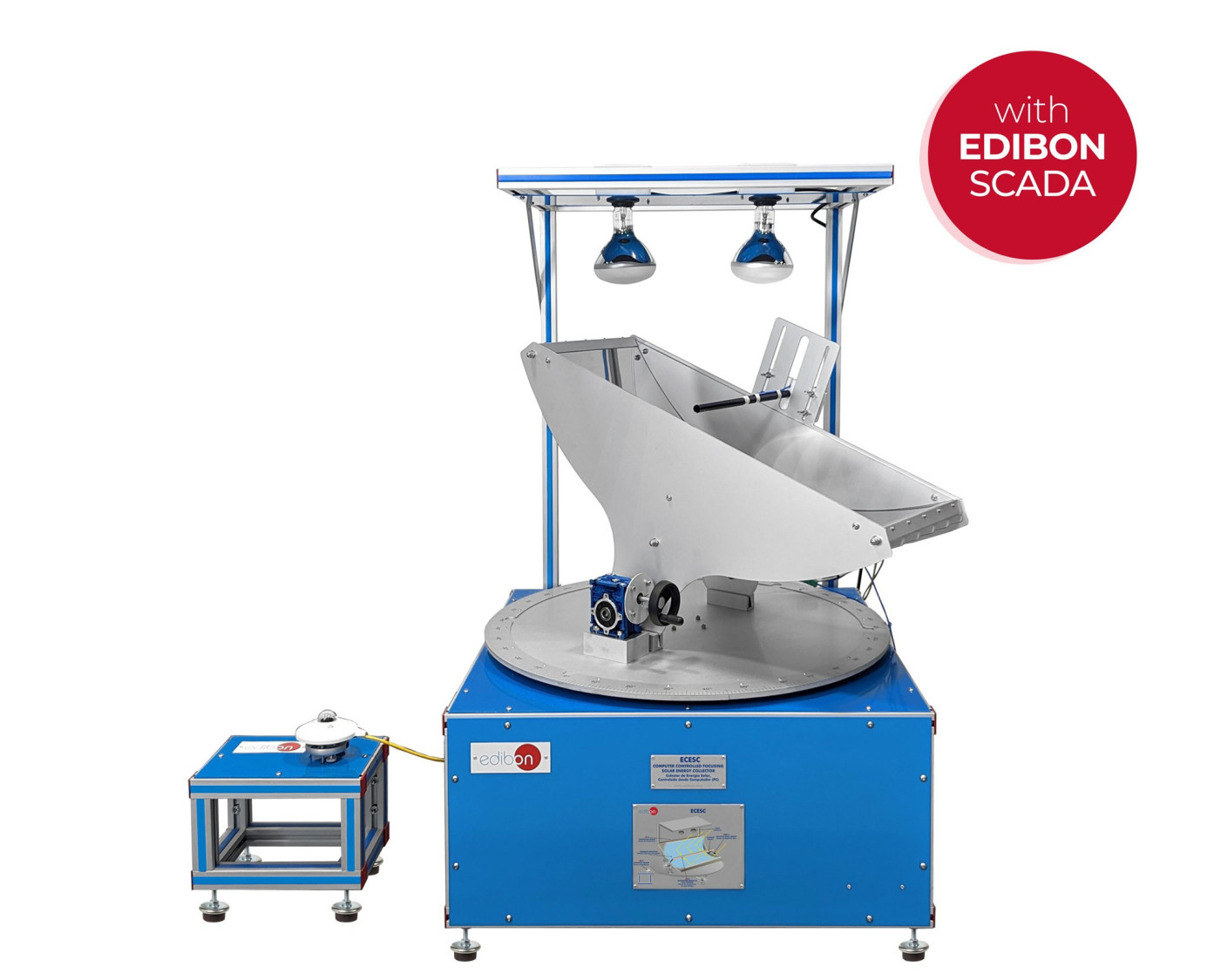

El Colector de Energía Solar, Controlado desde Computador (PC), "ECESC", ha sido diseñado por EDIBON para el estudio de la conversión de la energía solar en energía térmica mediante el uso de un concentrador solar de tipo cilíndrico-parabólico.

Ver descripción general

Expansiones

ICAI

Software Interactivo para Enseñanza Asistida desde Computador
FSS

Sistema de Simulación de Fallos
PLCHMI

Control y Monitorización local/remota IIoT con HMI
ELK

KIT de Desarrollo de Software de EDIBON, Powered by NI LabVIEW™
ESN

EDIBON Scada-Net
ECL

Educación a Distancia de EDIBON

NOTICIAS RELACIONADAS

Laboratorio respaldado por el Colegio Oficial de Ingenieros Técnicos Industriales (España)
Laboratorio respaldado por el Colegio Oficial de Ingenieros Técnicos Industriales (España)
En EDIBON, reafirmamos nuestro compromiso con el avance de las energías limpias y renovables, con un enfoque especial en el hidrógeno verde como motor clave para un futuro más sostenible.
Leer más
Reciclaje y sistemas de almacenamiento de energía
Reciclaje y sistemas de almacenamiento de energía
El auge de los vehículos eléctricos (VE) ha cobrado un considerable impulso a nivel mundial, prometiendo una reducción en las emisiones de gases de efecto invernadero y un camino hacia un futuro más sostenible. Sin embargo, a medida que la demanda de VE acelera, también lo hace la necesidad de...
Leer más
EDIBON y su compromiso con las Skills Europeas
EDIBON y su compromiso con las Skills Europeas
En EDIBON, estamos comprometidos con impulsar las capacidades como un pilar estratégico para la competitividad y el bienestar social de la Unión Europea. La capacitación adecuada de la ciudadanía no solo refuerza la economía, sino que también permite a las personas participar plenamente en la...
Leer más

Descripción General

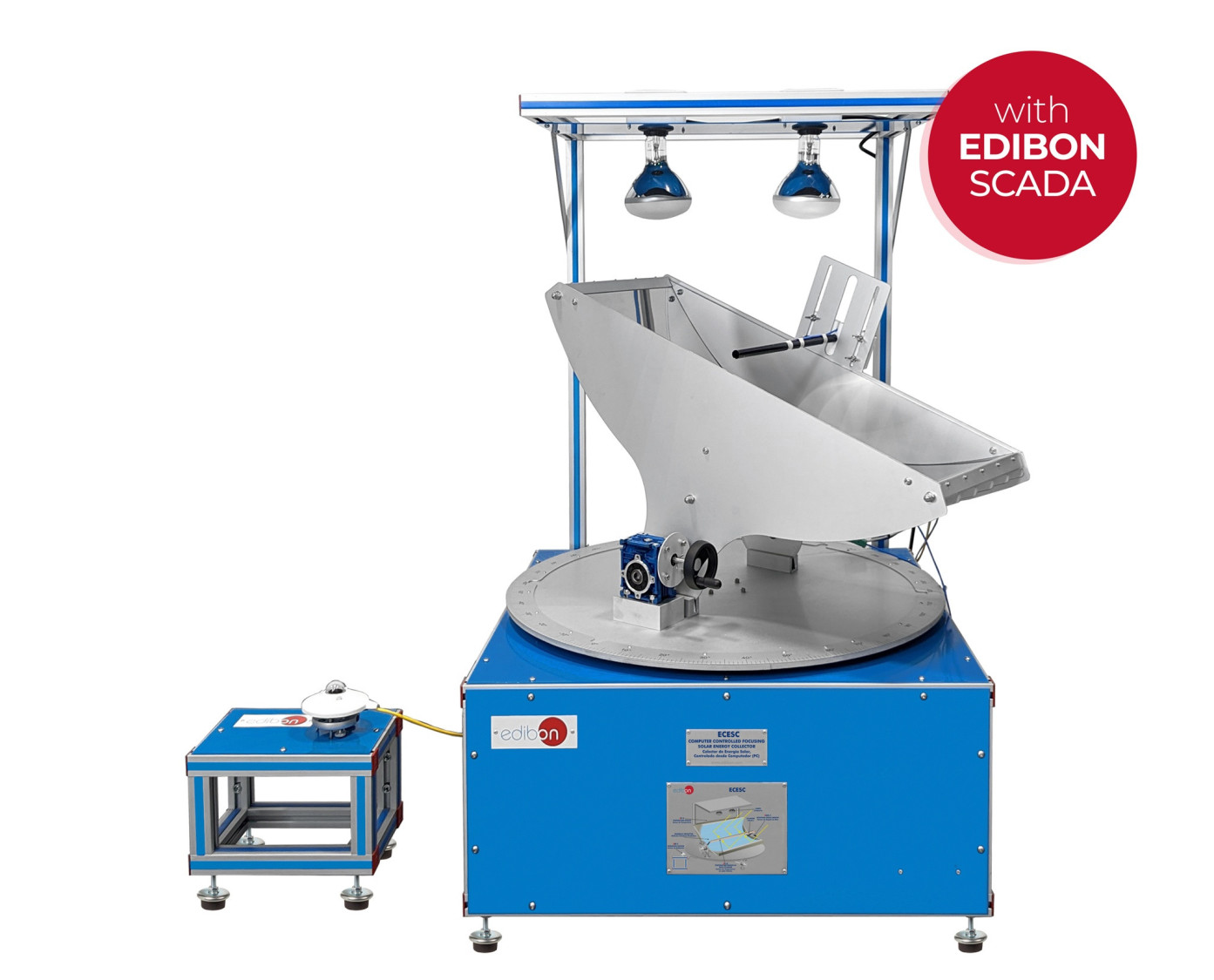

El Colector de Energía Solar, Controlado desde Computador (PC), "ECESC", muestra los principios de un concentrador solar de tipo cilíndrico-parabólico como método de captura de energía solar.

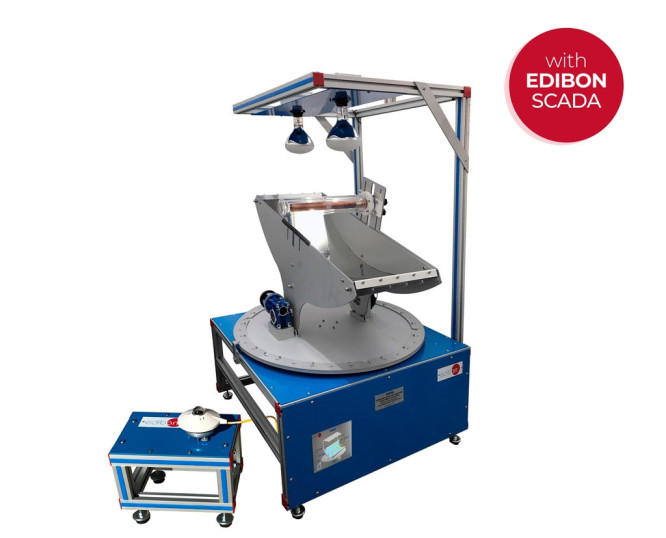

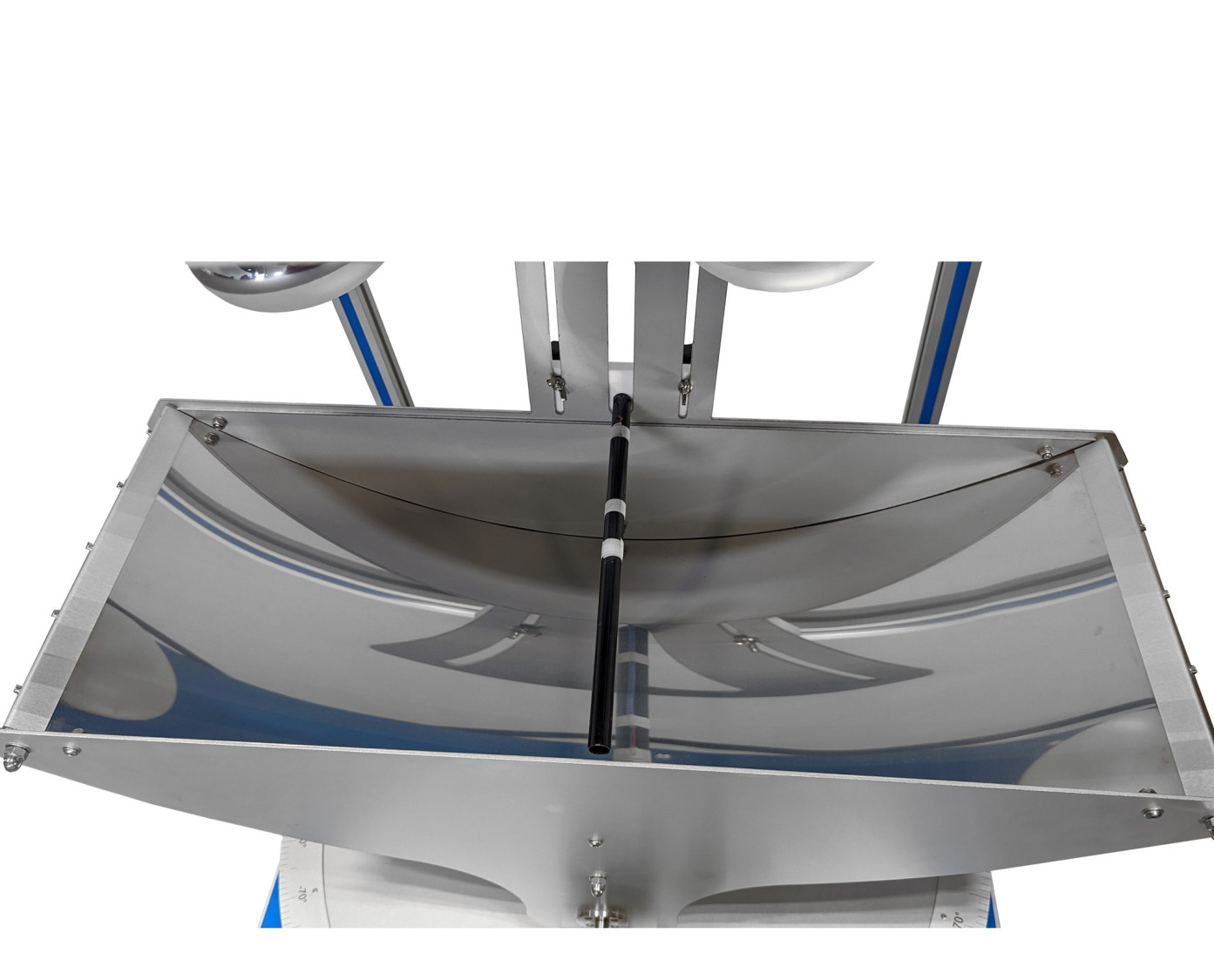

El equipo incluye un reflector parabólico de acero inoxidable altamente pulido, en una base móvil. Permite su ajuste de posición horizontal y verticalmente pudiendo enfocar la energía solar desde distintas posiciones en un colector de energía. El reflector incluye un solarímetro (piranómetro) que mide la radiación solar incidente.

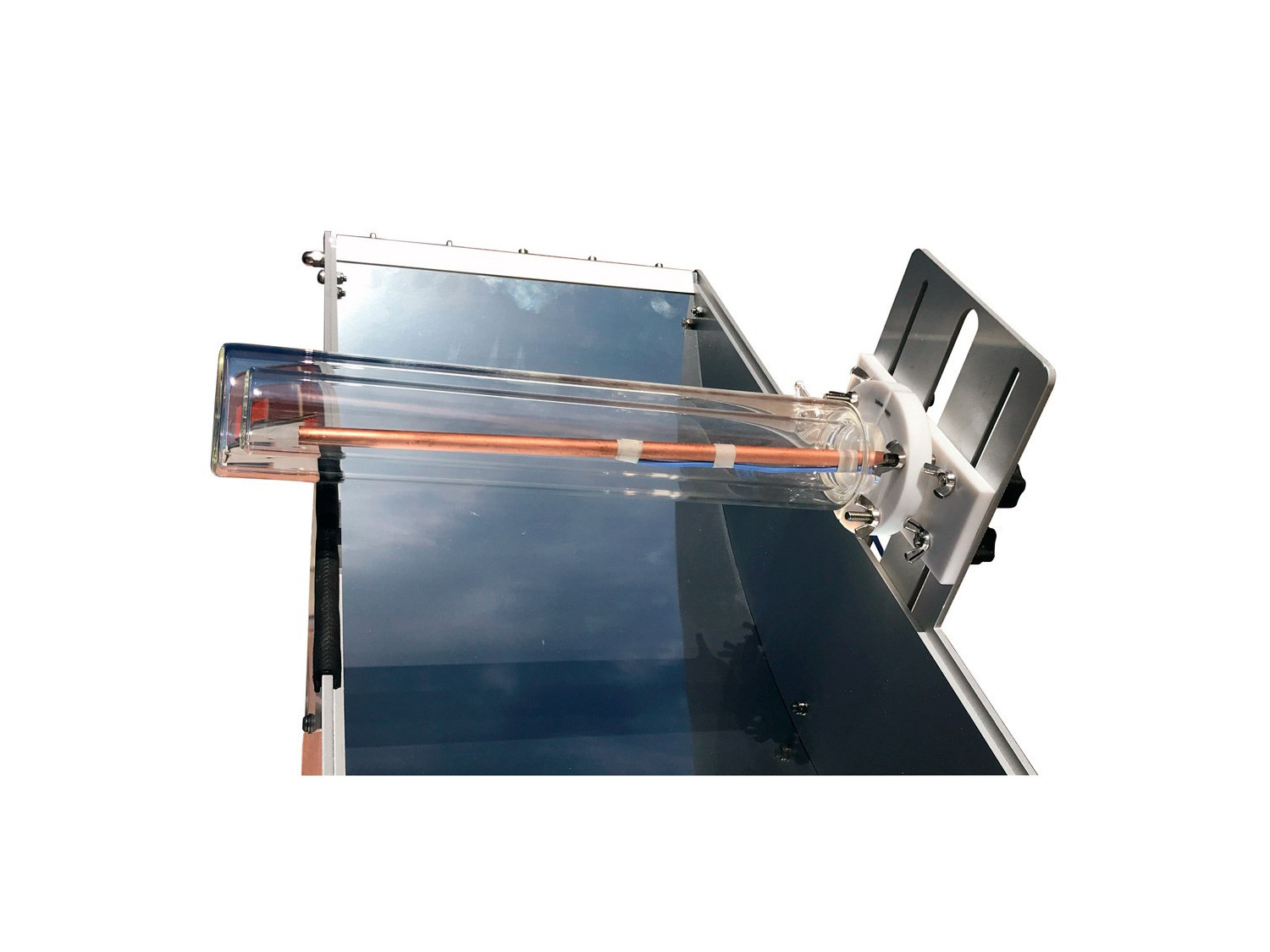

Se incluyen cinco colectores de energía intercambiables de diferentes tamaños para estudiar diferentes relaciones de concentración. Uno de ellos tiene un recubrimiento negro especial para el estudio de su efecto. Cada uno de ellos dispone de un sensor de temperatura tipo "J" para medir la temperatura del colector. Adicionalmente se incluye otro colector de vidrio aislante con capa a vacío para estudiar el efecto de un colector apantallado.

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Demostración del funcionamiento de un colector cilíndrico solar.
  2. Estudio de los diferentes niveles de concentración de energía según el tamaño del colector.
  3. Comparar los niveles de concentración de energía de un cilindro normal y uno con pantalla aislante.
  4. Medida de las temperaturas máximas alcanzadas por los colectores de energía.
  5. Optimización y ajuste de un reflector parabólico para conseguir altos niveles de concentración.
  6. Calibración de los sensores.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
  2. Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
  3. El Sistema de Control desde Computador con SCADA permite una simulación industrial real.
  4. Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
  5. Este equipo puede usarse para realizar investigación aplicada.
  6. Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
  7. Control del proceso del equipo ECESC a través de la interface de control, sin el computador.
  8. Visualización de todos los valores de los sensores usados en el proceso del equipo ECESC.
  9. El usuario puede realizar otros ejercicios diseñados por él mismo.
