QCCC Columna de Craqueo, Controlada desde Computador (PC)

11.1.4.- DESTILACIÓN Y CRAQUEO
COMPUTER CONTROLLED CRACKING COLUMN - QCCC

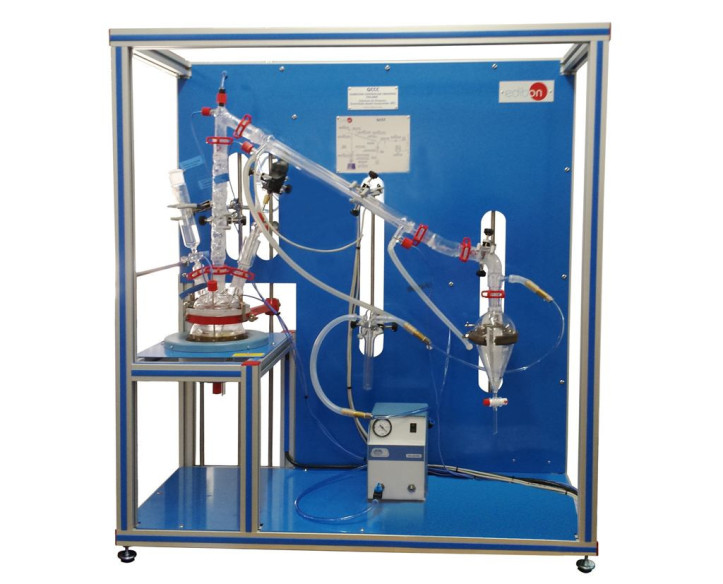

Equipo QCCC. Columna de Craqueo, Controlada desde Computador (PC)

COMPUTER CONTROLLED CRACKING COLUMN - QCCC

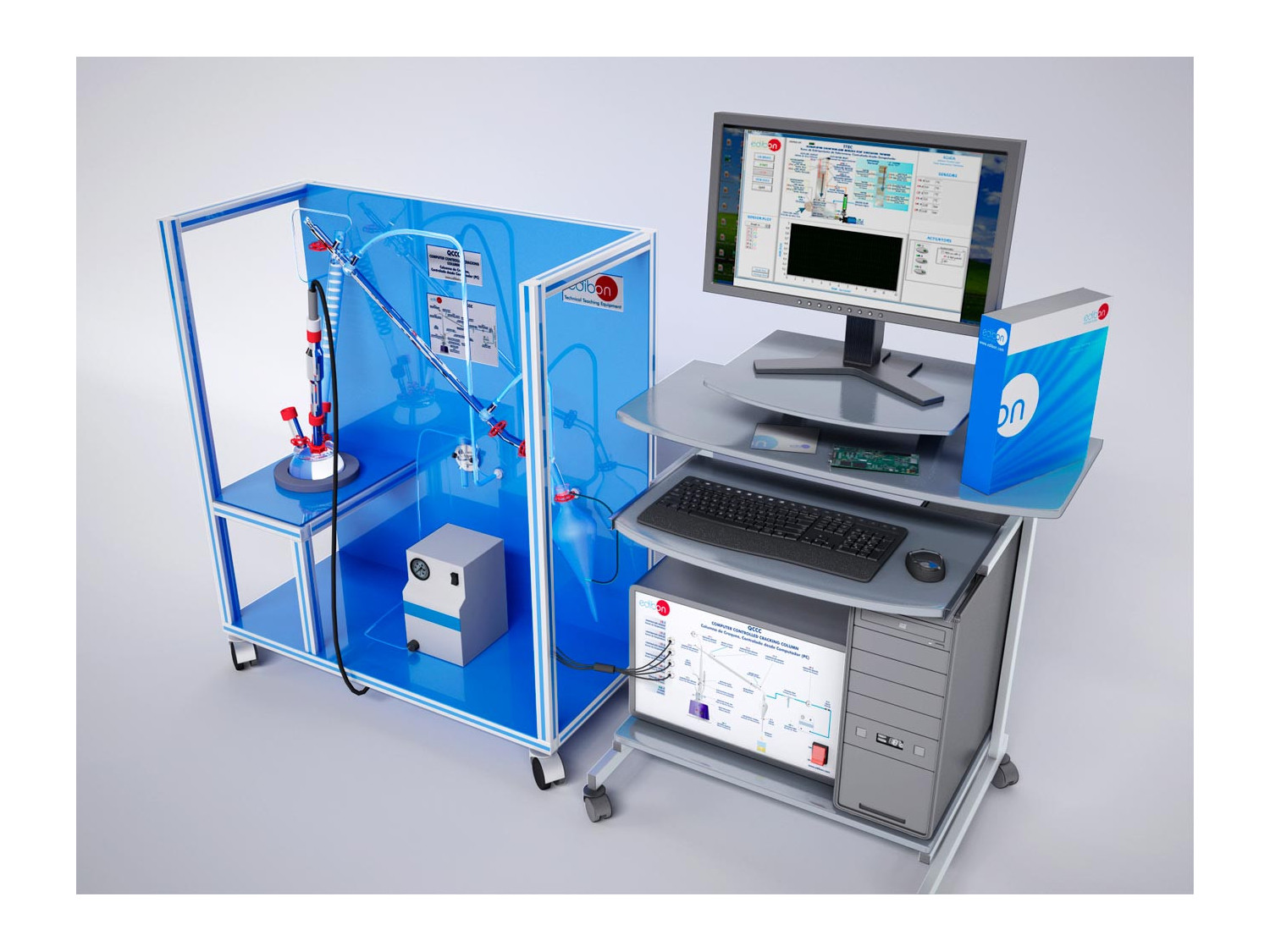

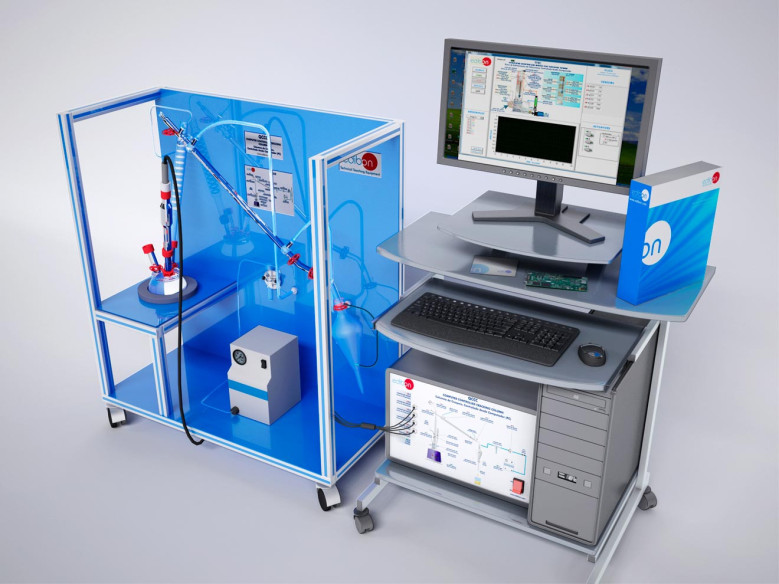

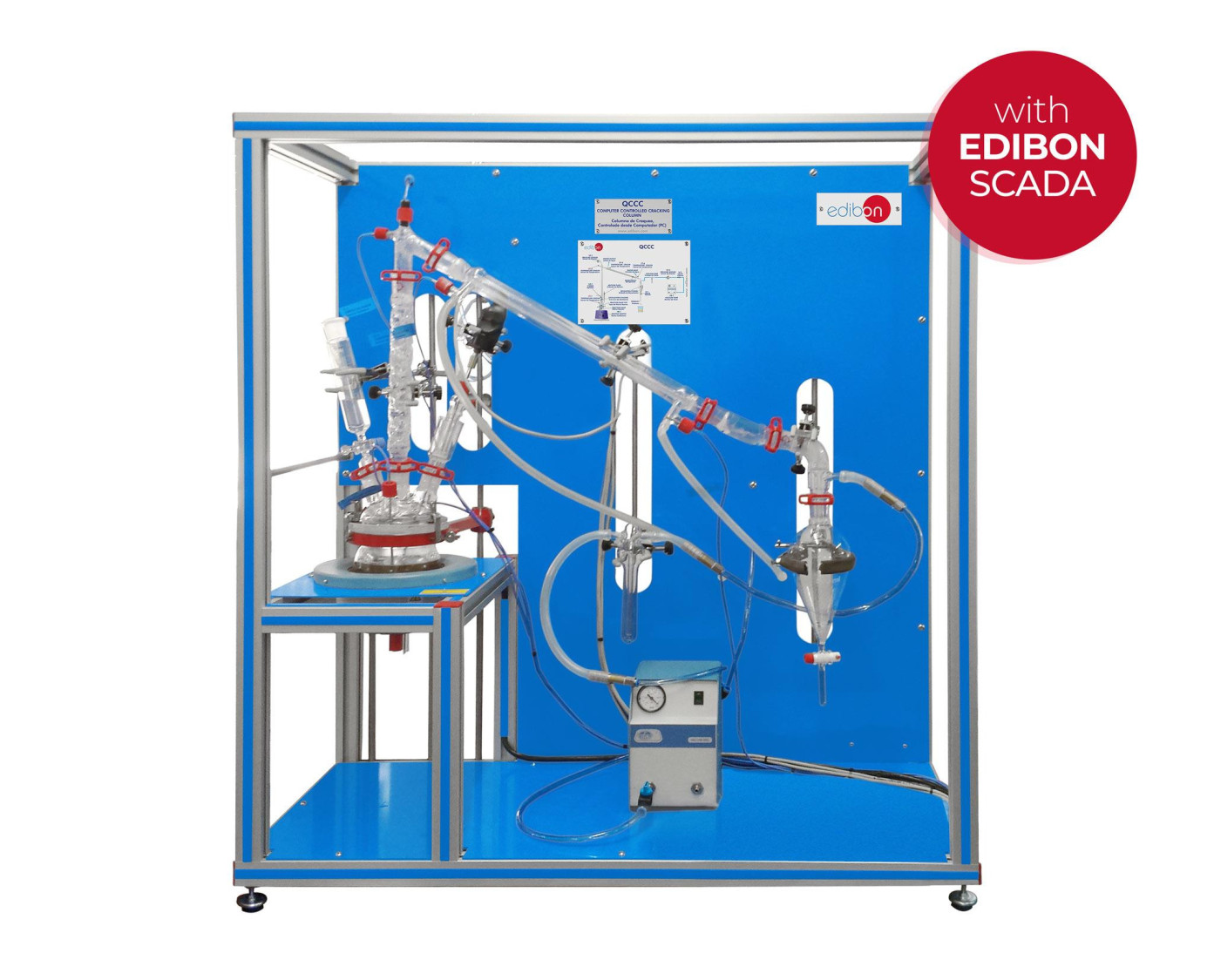

Equipo QCCC completo

COMPUTER CONTROLLED CRACKING COLUMN - QCCC

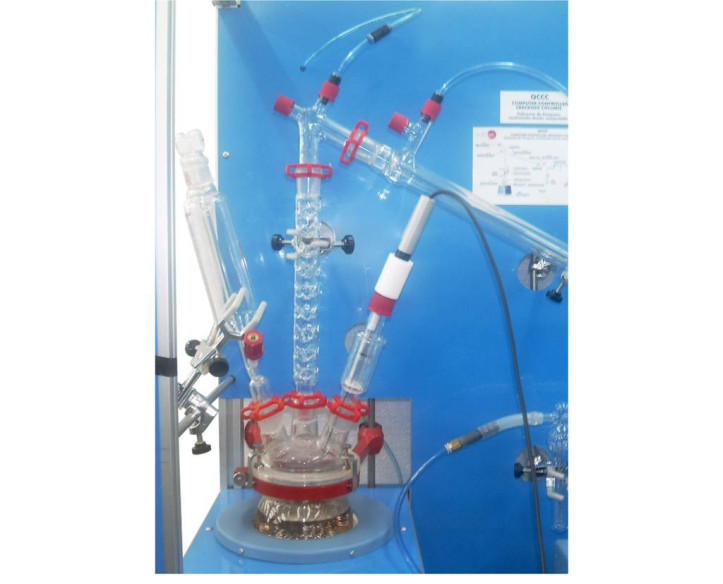

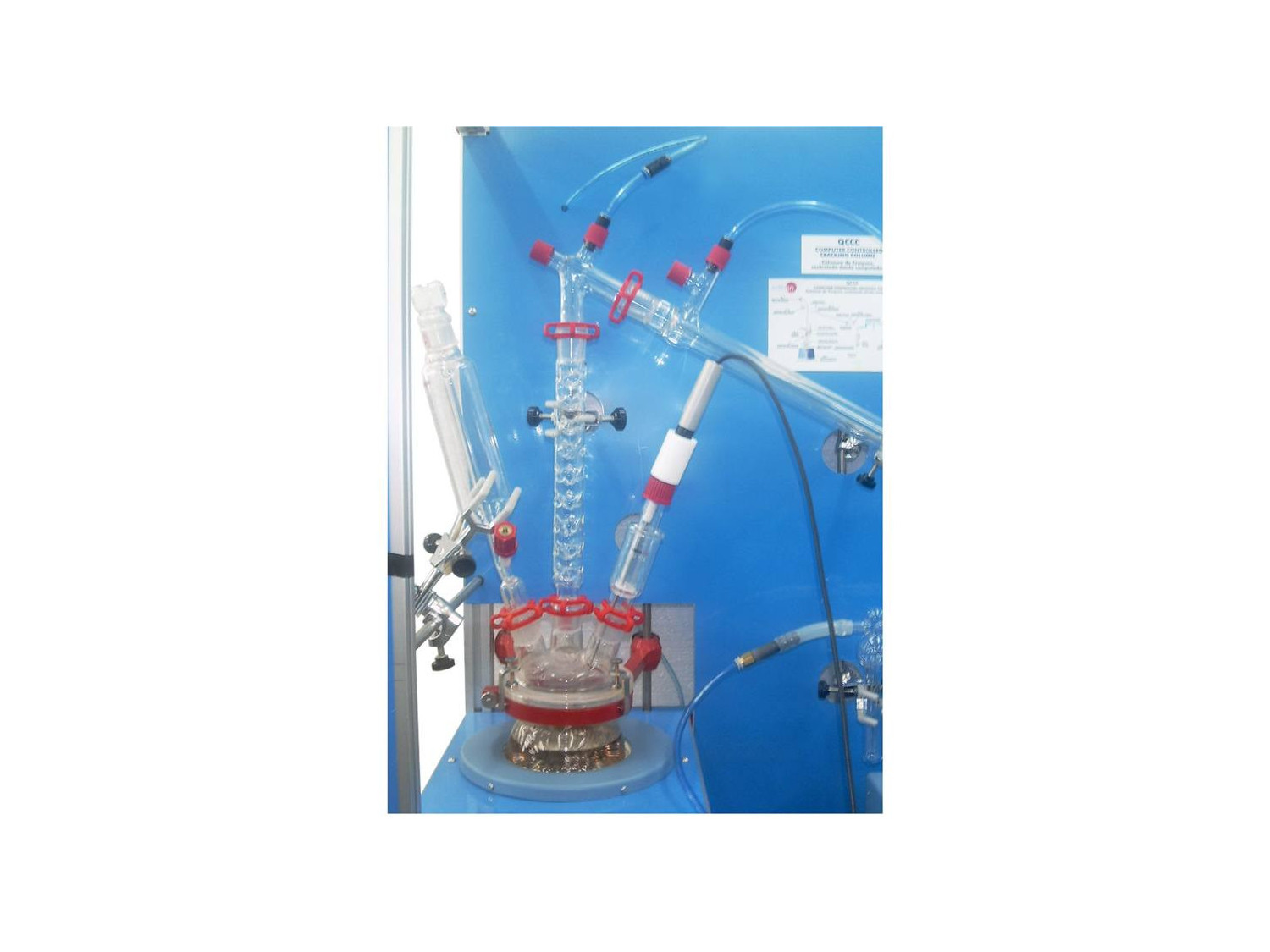

Detalle del equipo

COMPUTER CONTROLLED CRACKING COLUMN - QCCC

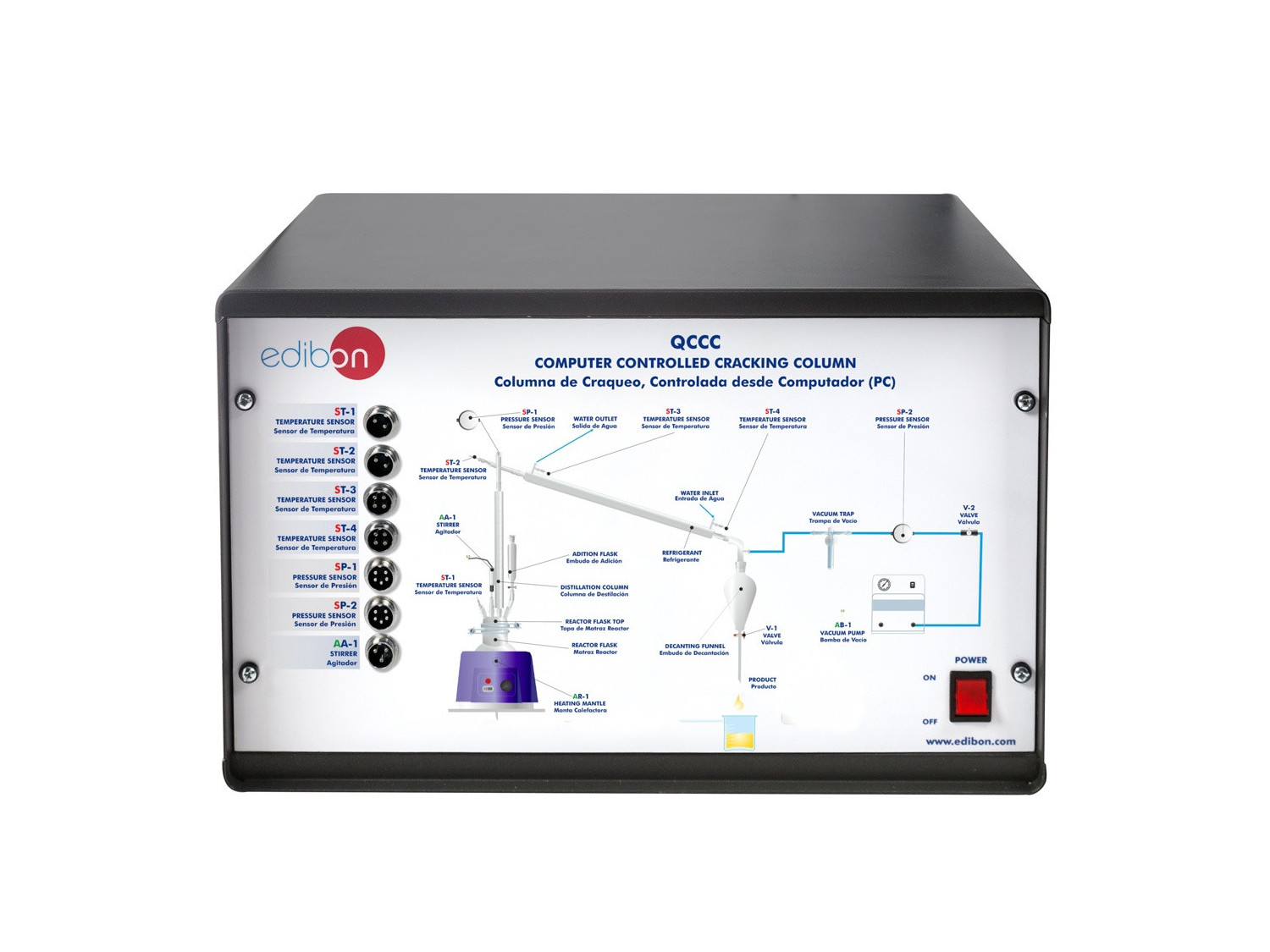

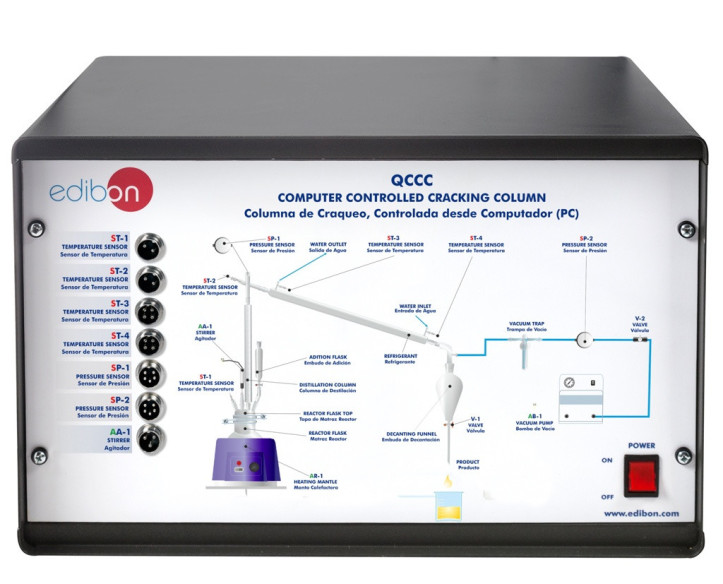

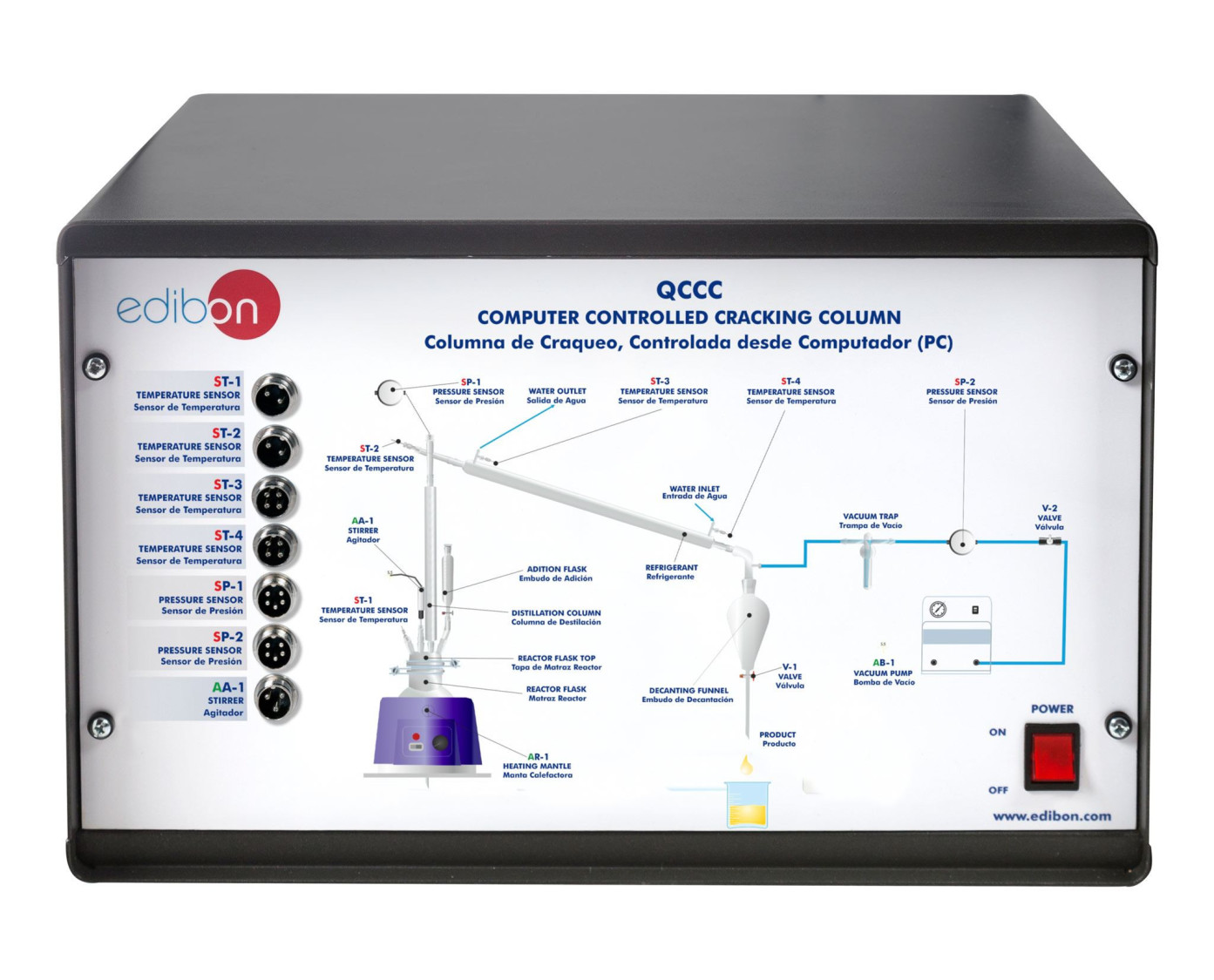

QCCC/CIB. Caja-Interface de Control: La Caja-Interface de Control forma parte del sistema SCADA

COMPUTER CONTROLLED CRACKING COLUMN - QCCC

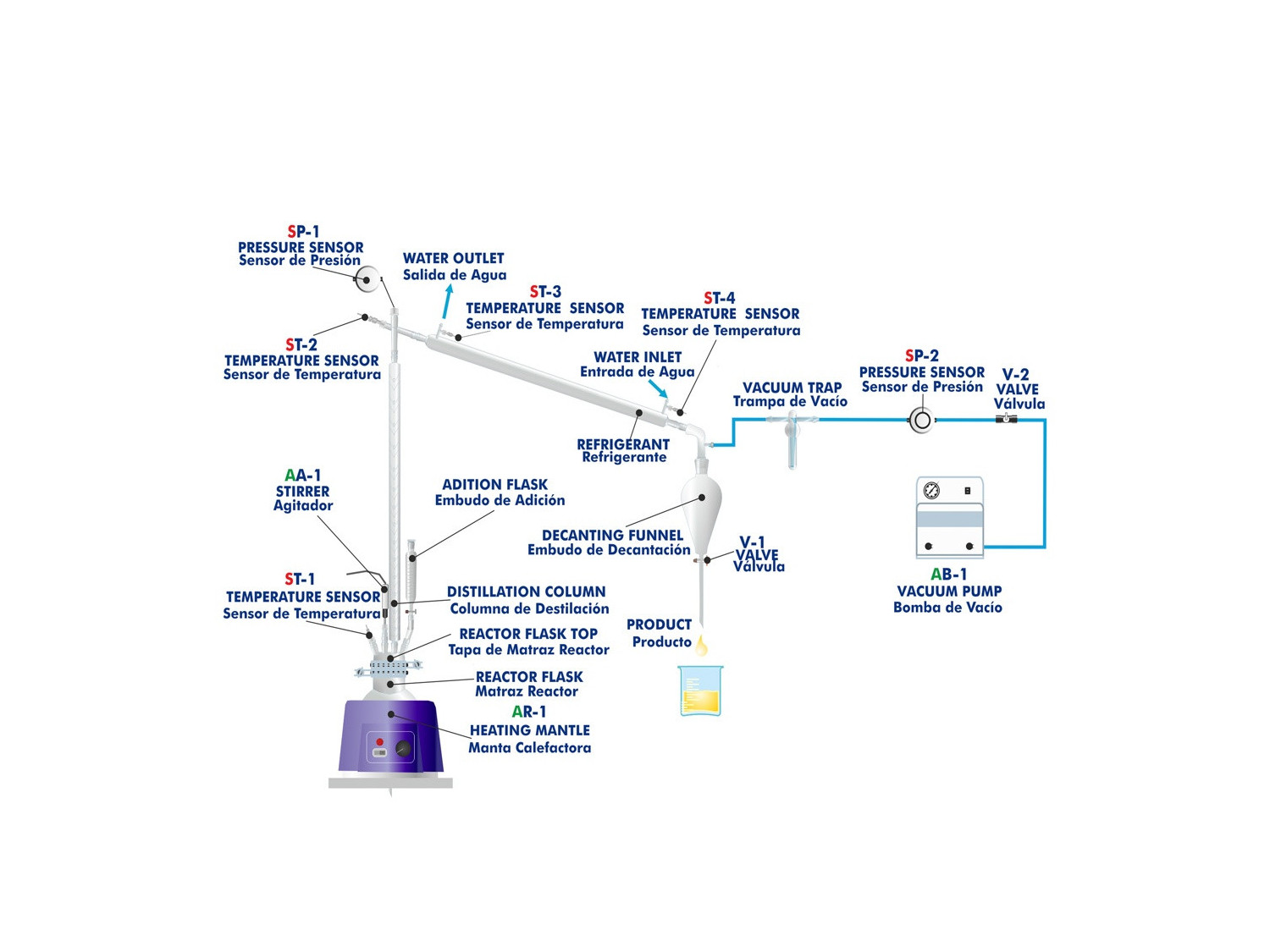

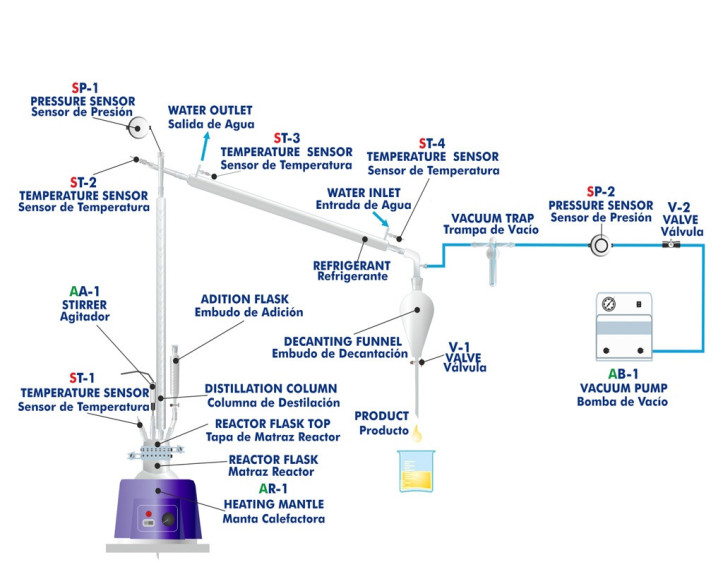

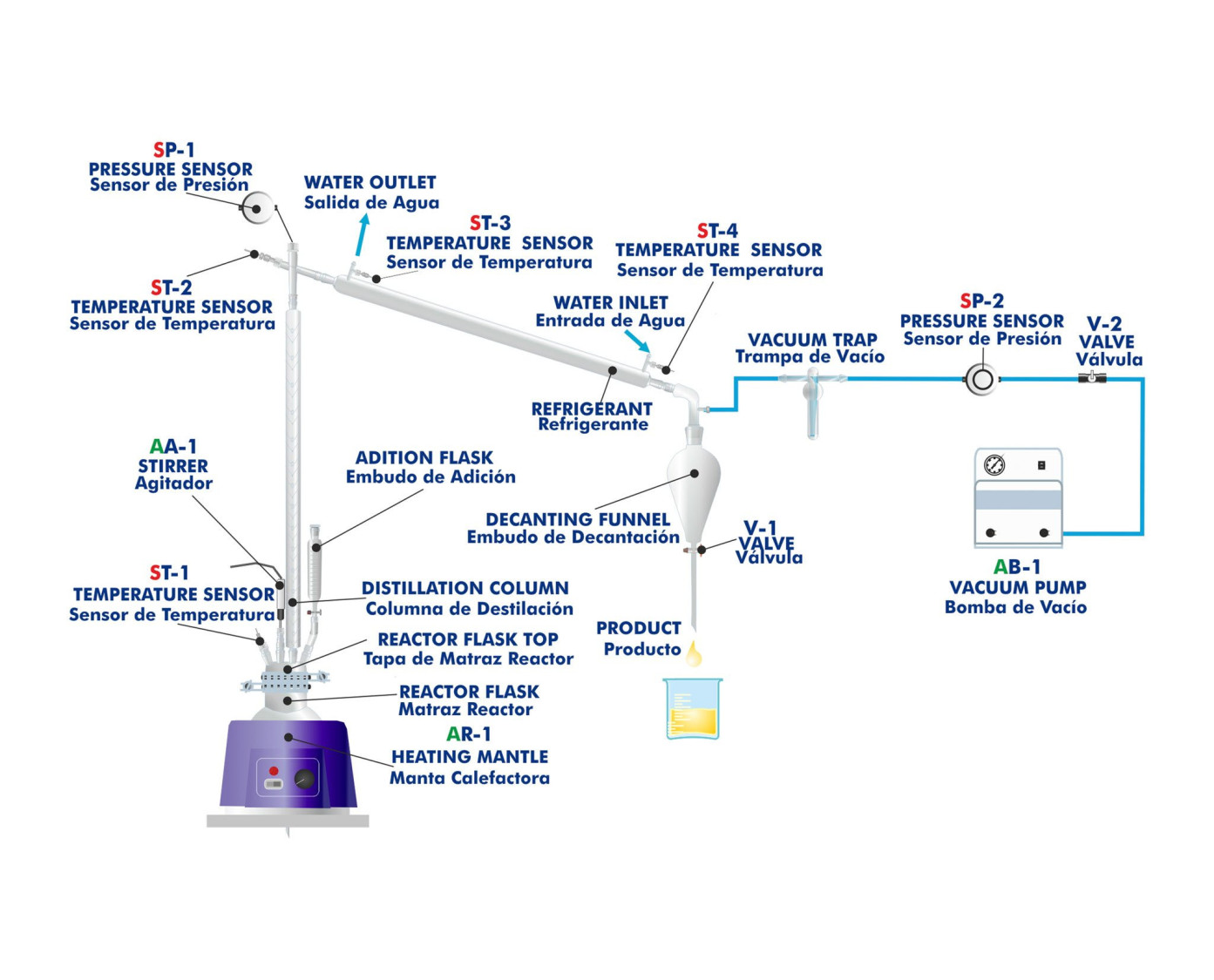

Diagrama de proceso y disposición de los elementos del equipo

COMPUTER CONTROLLED CRACKING COLUMN - QCCC

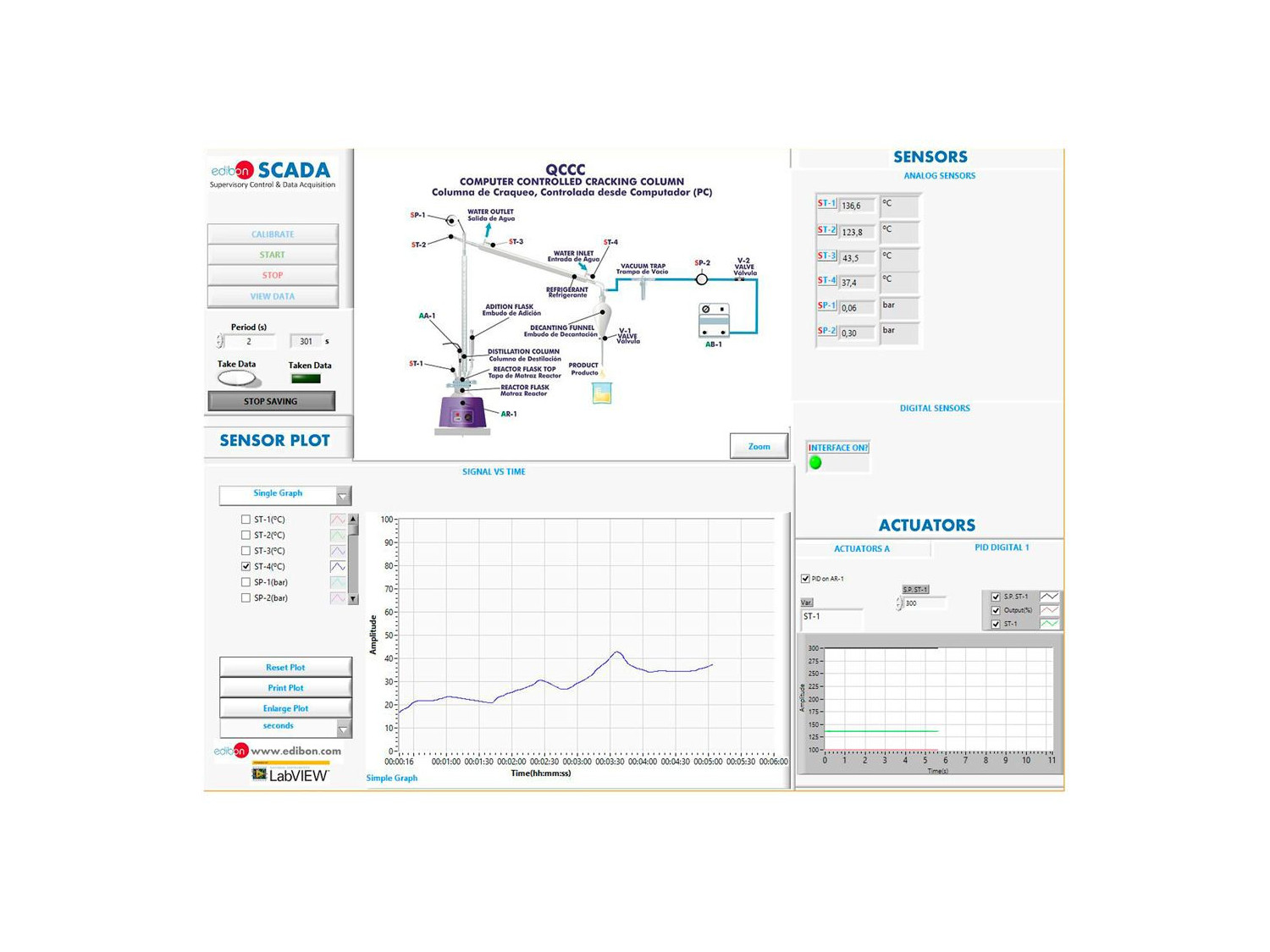

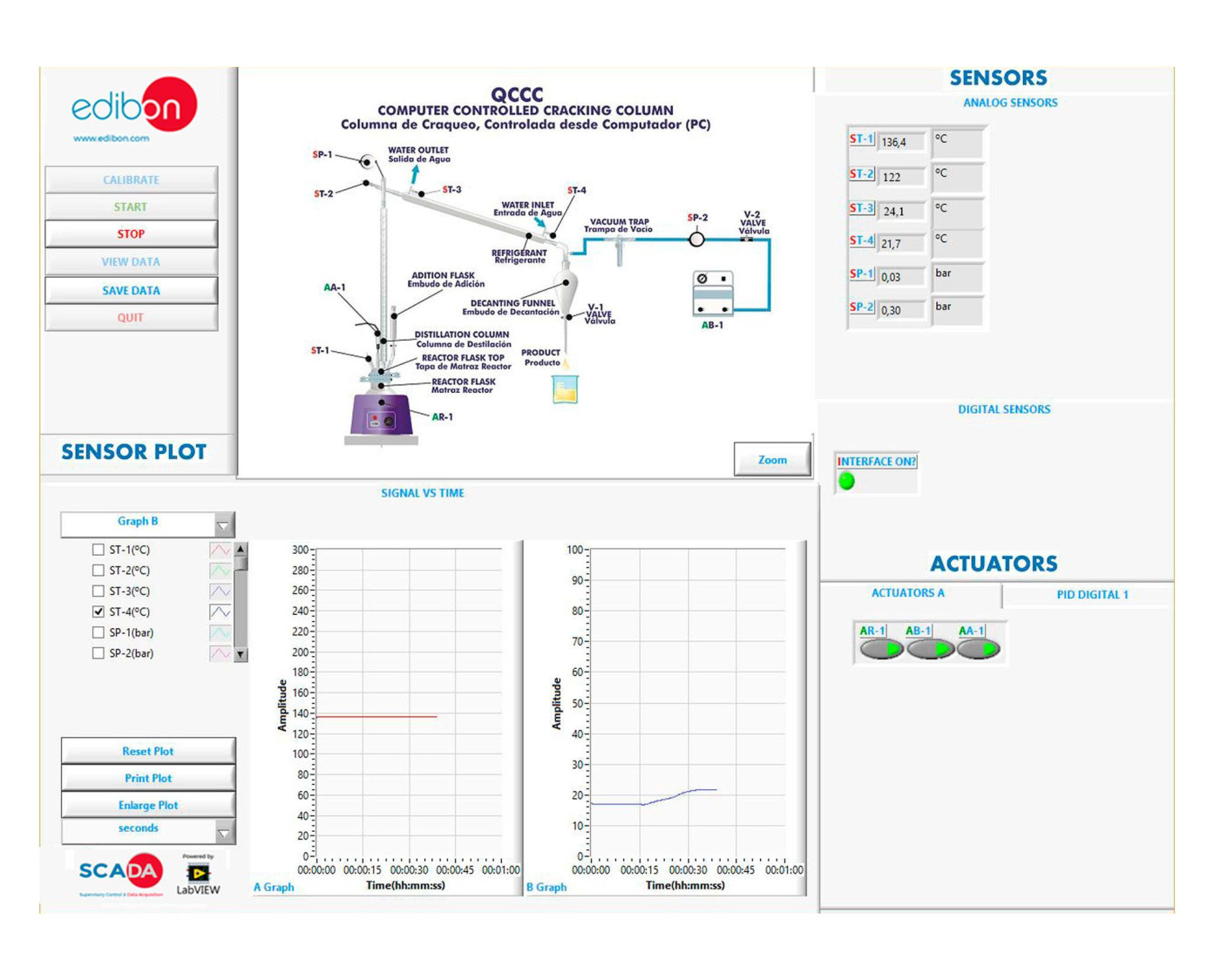

QCCC/SOF. Software del equipo QCCC. Pantalla principal

COMPUTER CONTROLLED CRACKING COLUMN - QCCC
COMPUTER CONTROLLED CRACKING COLUMN - QCCC
COMPUTER CONTROLLED CRACKING COLUMN - QCCC
COMPUTER CONTROLLED CRACKING COLUMN - QCCC
COMPUTER CONTROLLED CRACKING COLUMN - QCCC
COMPUTER CONTROLLED CRACKING COLUMN - QCCC

SISTEMAS INNOVADORES

La Columna de Craqueo, Controlada desde Computador (PC), "QCCC", para el craqueo y destilación petrolífera es una completa herramienta de laboratorio que permite a los alumnos la realización de una reacción de craqueo y el estudio y control de las distintas variables que la condicionan. Así mismo, el ciclo de producción se completará mediante separación, purificación y análisis de los productos obtenidos en dicha reacción de craqueo.

Ver descripción general

Expansiones

ICAI

Software Interactivo para Enseñanza Asistida desde Computador
FSS

Sistema de Simulación de Fallos
PLC

Control de Procesos Industriales por PLC
PLCHMI

Control y Monitorización local/remota IIoT con HMI
ELK

KIT de Desarrollo de Software de EDIBON, Powered by NI LabVIEW™
ECR

Sistema Modular Industrial de EDIBON con NI CompactRIO
ESN

EDIBON Scada-Net
ECL

Educación a Distancia de EDIBON

Laboratorios

11TV
 Laboratorio de Ingeniería Química para Educación Técnica y Vocacional
11HE
 Laboratorio de Ingeniería Química para Educación Superior
11PTC
 Laboratorio para Centro de Formación de Petróleo

NOTICIAS RELACIONADAS

EDIBON y su compromiso con las Skills Europeas
EDIBON y su compromiso con las Skills Europeas
En EDIBON, estamos comprometidos con impulsar las capacidades como un pilar estratégico para la competitividad y el bienestar social de la Unión Europea. La capacitación adecuada de la ciudadanía no solo refuerza la economía, sino que también permite a las personas participar plenamente en la...
Leer más
Biocombustibles de segunda generación: El futuro sostenible en EDIBON
Biocombustibles de segunda generación: El futuro sostenible en EDIBON
En un mundo donde la demanda de energía no deja de aumentar y los recursos no renovables se agotan rápidamente, la necesidad de encontrar soluciones sostenibles y respetuosas con el medio ambiente nunca ha sido tan urgente. La economía circular y el uso de biomasa orgánica para producir...
Leer más

Descripción General

La Columna de Craqueo, Controlada desde Computador (PC), "QCCC", para el craqueo y destilación pretrolífera es una completa herramienta de laboratorio que permite a los alumnos la realización de una reacción de craqueo y el estudio y control de las distintas variables que la condicionan. Así mismo, el ciclo de producción se completará mediante separación, purificación y análisis de los productos obtenidos en dicha reacción de craqueo.

Este equipo funciona controlado desde un computador (PC), que permite un registro de datos de temperatura y presión y el control de los procesos de cracking y destilación. El software de control es sencillo e intuitivo.

Se compone de un cuerpo de vidrio perfectamente sujeto a una estructura de aluminio, que permite su manejo con completa seguridad, junto con diversos sistemas que permiten el control de la reacción: agitación, refrigeración, vacío y calefacción.

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Realización de reacciones de craqueo.
  2. Influencia de la temperatura en la reacción del ácido ricinoléico (incremento gradual de la temperatura).
  3. Influencia de la temperatura en la reacción del ácido ricinoléico (incremento brusco de la temperatura).
  4. Influencia de la presión en la reacción de pirólisis del ácido ricinoléico (presión de trabajo muy baja).
  5. Influencia de la presión en la reacción de pirólisis del ácido ricinoléico (presión de trabajo baja).
  6. Trabajo con diferentes gradientes de calefacción, regulados a través del computador (PC).
  7. Trabajo a diferentes presiones, reguladas a través del computador (PC).
  8. La brea como catalizador.
  9. Destilación simple. Separación de los componentes en la mezcla producto del craqueo.
  10. Purificación del heptanal.
  11. Purificación del ácido undecilélico.
  12. La aplicación de muestras en las placas de CCF.
  13. Análisis de placas en cromatografía de placa fina.
  14. Estudio de diversos parámetros que influyen en la realización de análisis por cromatografía en capa fina.
  15. Otras prácticas sencillas como calibración de instrumentos, preparación de muestras, etc.
  16. Calibración de sensores.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Limpieza del sistema.
  2. Monogramas de presión.

Otras posibilidades que pueden realizarse con este equipo:

  1. Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
  2. Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
  3. El Sistema de Control desde Computador con SCADA y Control PID permiten una simulación industrial real.
  4. Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
  5. ste equipo puede usarse para realizar investigación aplicada.
  6. Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
  7. Control del proceso del equipo QCCC a través de la interface de control, sin el computador.
  8. Visualización de todos los valores de los sensores usados en el proceso del equipo QCCC.
  9. Usando PLC-PI pueden realizarse adicionalmente 19 ejercicios más.
  10. El usuario puede realizar otros ejercicios diseñados por él mismo.
