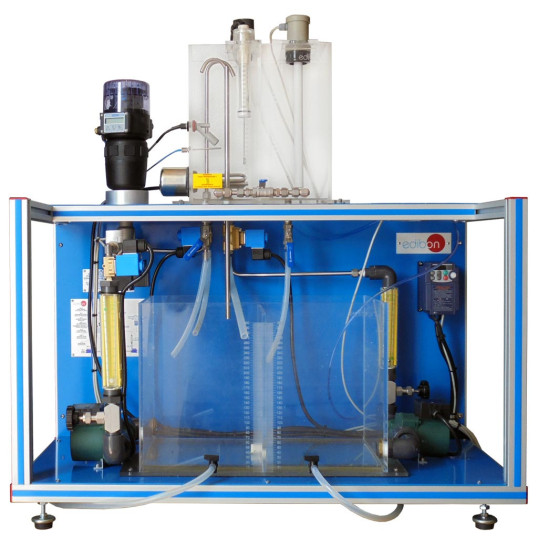

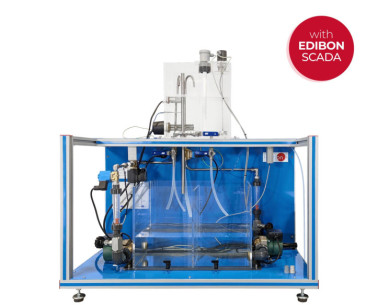

El Control de Procesos (Válvula Elect+Neum y Variador), Controlado desde Computador (PC), "UCPCNCV", diseñado por EDIBON, nos permite el estudio de varios tipos de control automático pudiendo utilizarse para controlar diferentes variables (caudal, nivel, temperatura, presión, pH, conductividad y TDS) de diferentes maneras.
El control se puede realizar a través de una válvula proporcional motorizada (válvula electrónica), a través de una válvula neumática o a través de un variador de velocidad.
El suministro mínimo consiste en dos elementos principales: la Unidad Base para UCPCNCV, "UCPCNCV-UB", y al menos uno de los elementos requeridos descritos más abajo.

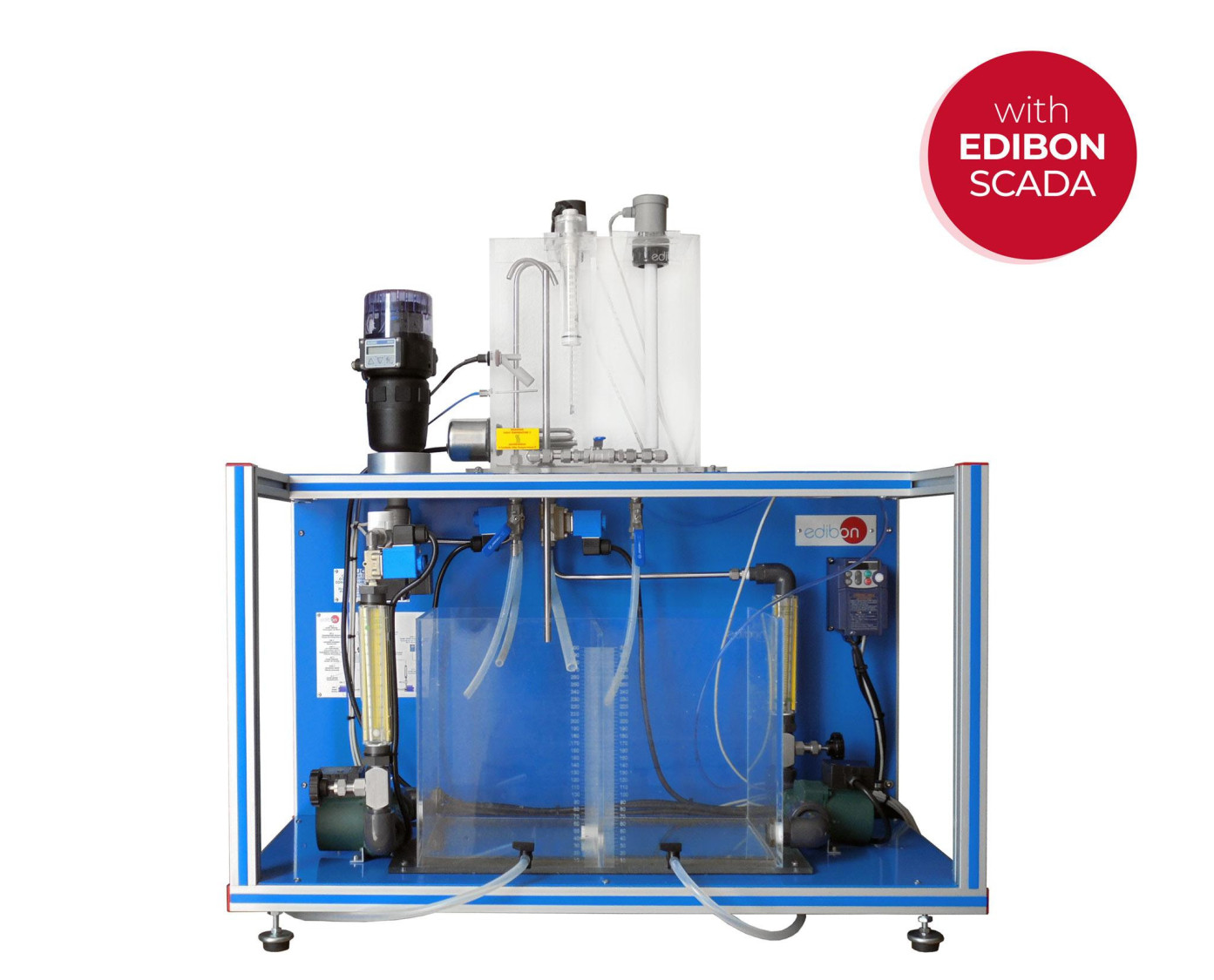

Los elementos principales de la Unidad Base para UCPCNCV, "UCPCNCV-UB", son:
- Depósito almacén y colector en la parte superior del equipo con orificio en la pared divisoria central y drenaje en ambos compartimentos (metacrilato).
- Tanque de proceso dual, interconectado a través de orificio y una llave de bola y rebosadero en la pared divisoria, previniendo la inundación completa del tanque y permitiendo modificar su volumen efectivo de líquido.
- Circuito hidráulico formado por dos bombas de circulación centrífugas, dos caudalímetros, tres electroválvulas todo/nada y y tres actuadores para realizar el control: una válvula proporcional motorizada (infinitamente variable), una válvula neumática o a través de un variador de velocidad (situado en una de las bombas).
- Agitador de hélice, el cual permite garantizar una buena uniformidad de las variables a controlar.
Elementos requeridos (al menos uno) (No incluidos):
- UCPCNCV-T. Set para Control de Procesos de Temperatura para UCPCNCV.
- UCPCNCV-C. Set para Control de Procesos de Caudal para UCPCNCV.
- UCPCNCV-N. Set para el Control de Procesos de Nivel para UCPCNCV.
- UCPCNCV-PA. Set para el Control de Procesos de Presión de Agua para UCPCNCV.
- UCPCNCV-PH. Set para Control de Procesos de pH para UCPCNCV.
- UCPCNCV-CT. Set para el Control de Procesos de Conductividad y TDS (solidos disueltos totales) para UCPCNCV.
Todos estos elementos requeridos, diseñados por EDIBON, permiten al usuario realizar diferentes tipos de controles, y estudiar experimentalmente las diferentes respuestas del sistema. Se permitirá realizar control en lazo cerrado mediante un controlador todo o nada (ON/OFF), aprender a alcanzar un valor deseado de forma manual, realización de control mediante un controlador proporcional (P), realización de control mediante un controlador proporcional + Integral (PI), realización de control mediante un controlador proporcional + Derivativo (PD), estudiar experimentalmente las características de la componente integral, proporcional o derivativa de un controlador PID, ajuste de las componentes de un controlador PID para el control de las diferentes variables, etc.

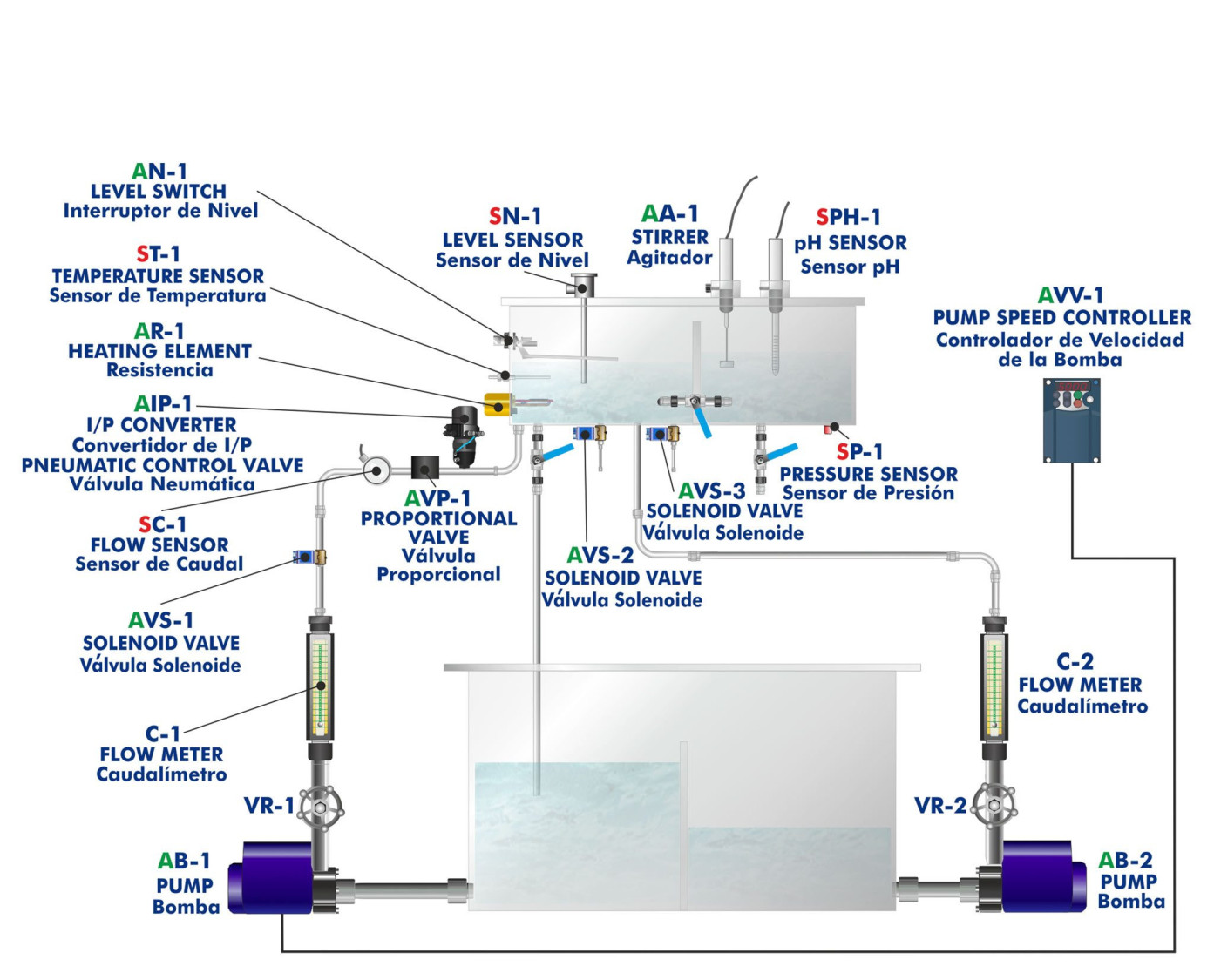

Además, todos nuestros equipos se suministran con un diagrama de proceso en el que se explica la localización de todos elementos, válvulas, sensores, actuadores, etc. que se encuentran en el equipo.

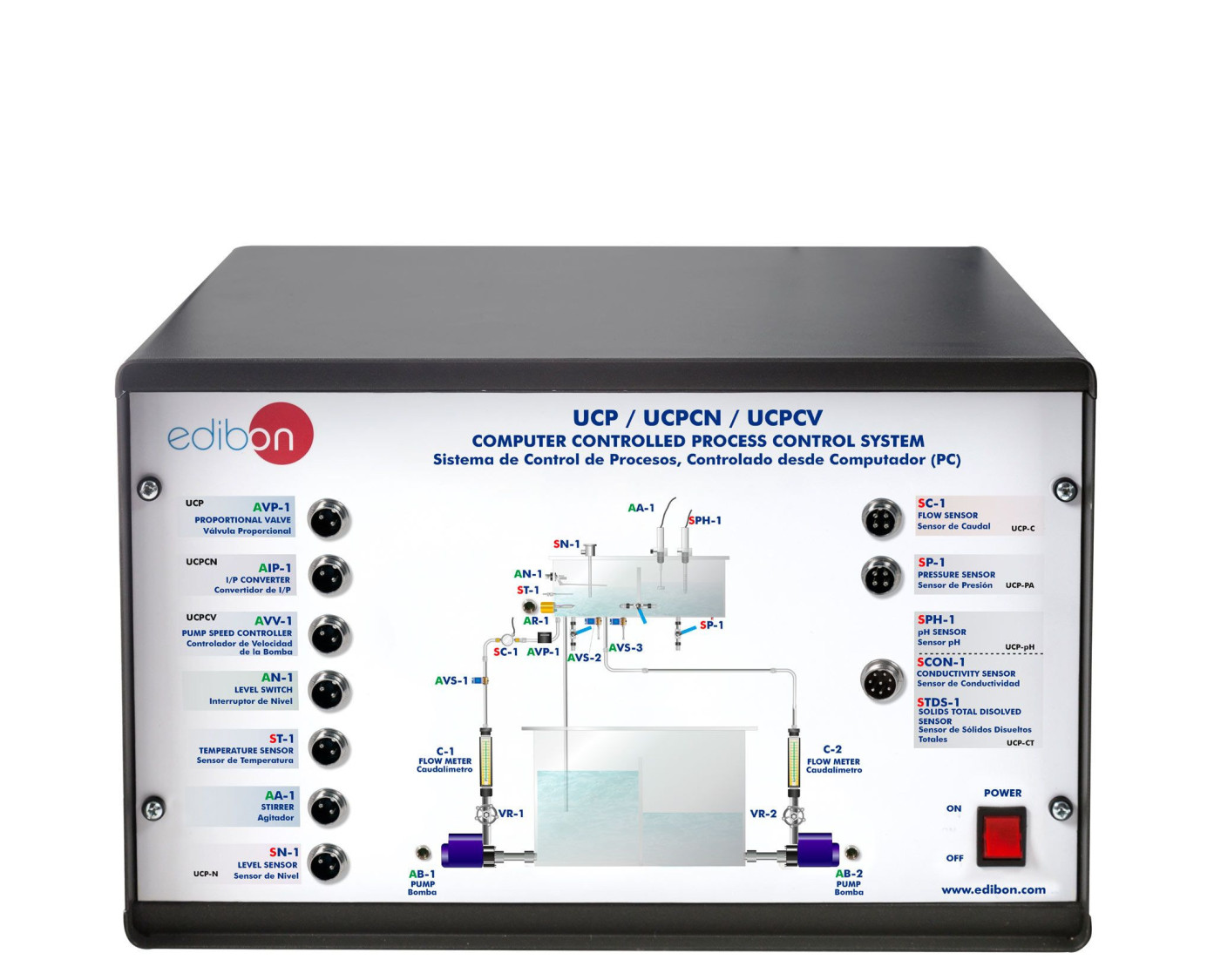

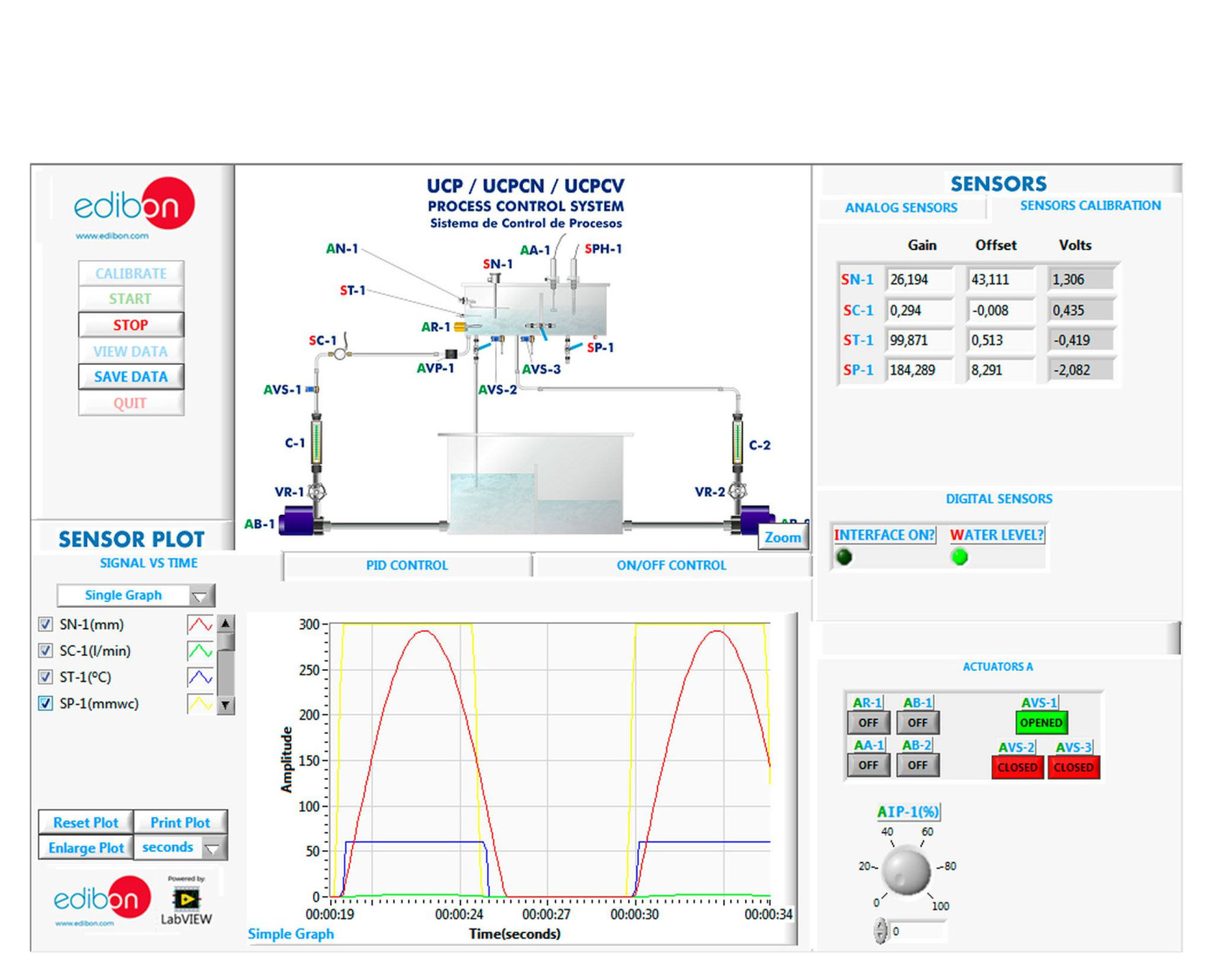

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.
