Descripción General

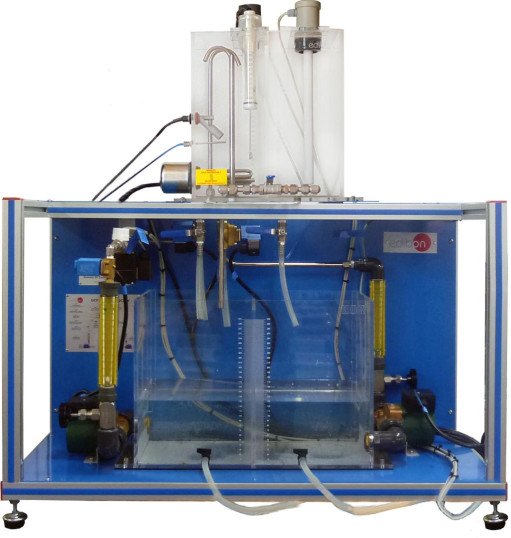

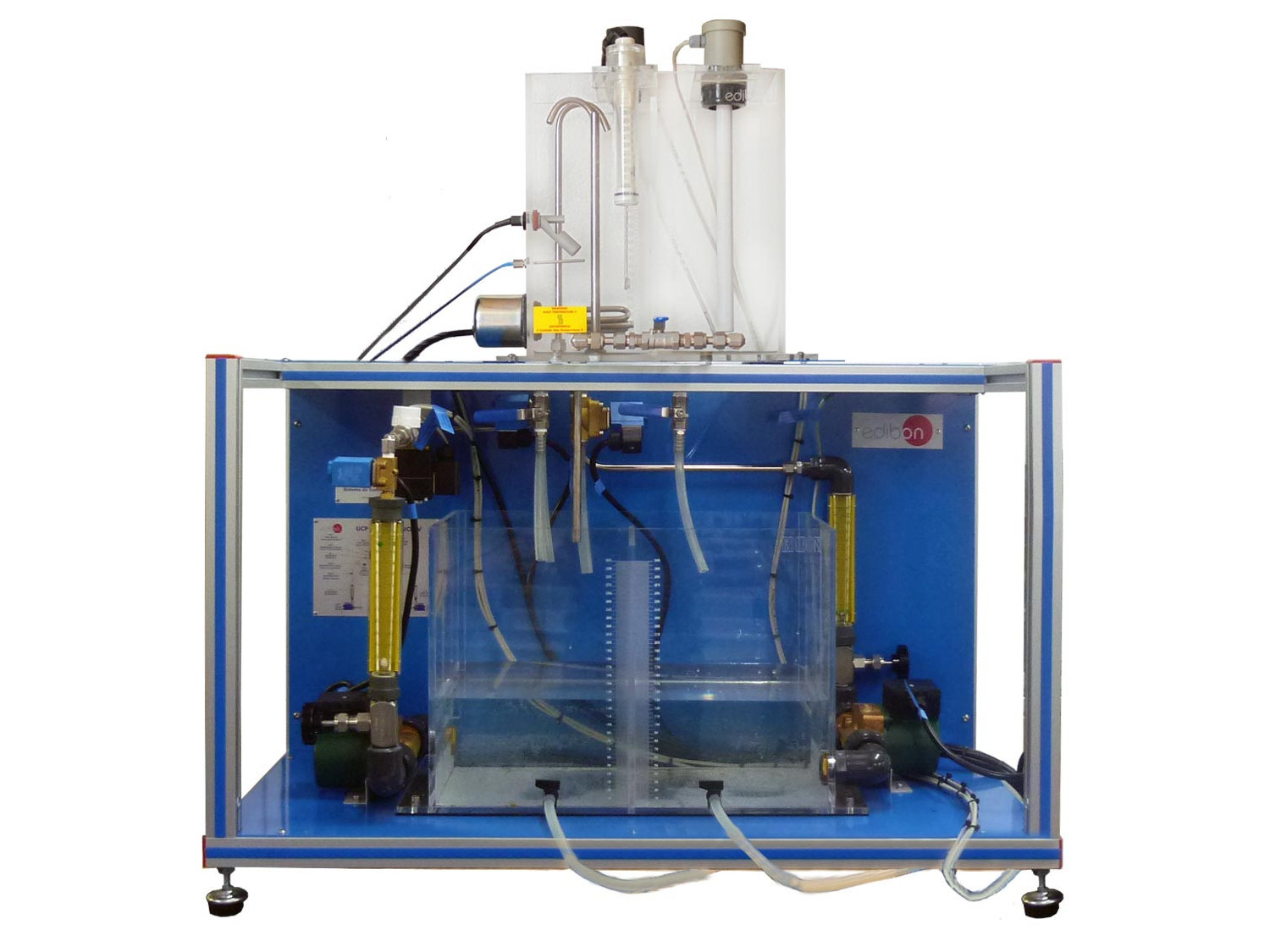

El Control de Procesos (Válvula Electrónica), Controlado desde Computador (PC), "UCP", diseñado por EDIBON, nos permite el estudio de varios tipos de control automático pudiendo utilizarse para controlar diferentes variables (caudal, nivel, temperatura, presión, pH, conductividad y TDS) de diferentes maneras.

El control se realiza a través de una válvula proporcional motorizada (válvula electrónica).

El suministro mínimo consiste en dos elementos principales: la Unidad Base para UCP, "UCP-UB", y al menos uno de los elementos requeridos descritos más abajo.

Los elementos principales de la Unidad Base para UCP, "UCP-UB", son:

  • Depósito almacén y colector en la parte superior del equipo con orificio en la pared divisoria central y drenaje en ambos compartimentos (metacrilato).
  • Tanque de proceso dual, interconectado a través de orificio y una llave de bola y rebosadero en la pared divisoria, previniendo la inundación completa del tanque y permitiendo modificar su volumen efectivo de líquido.

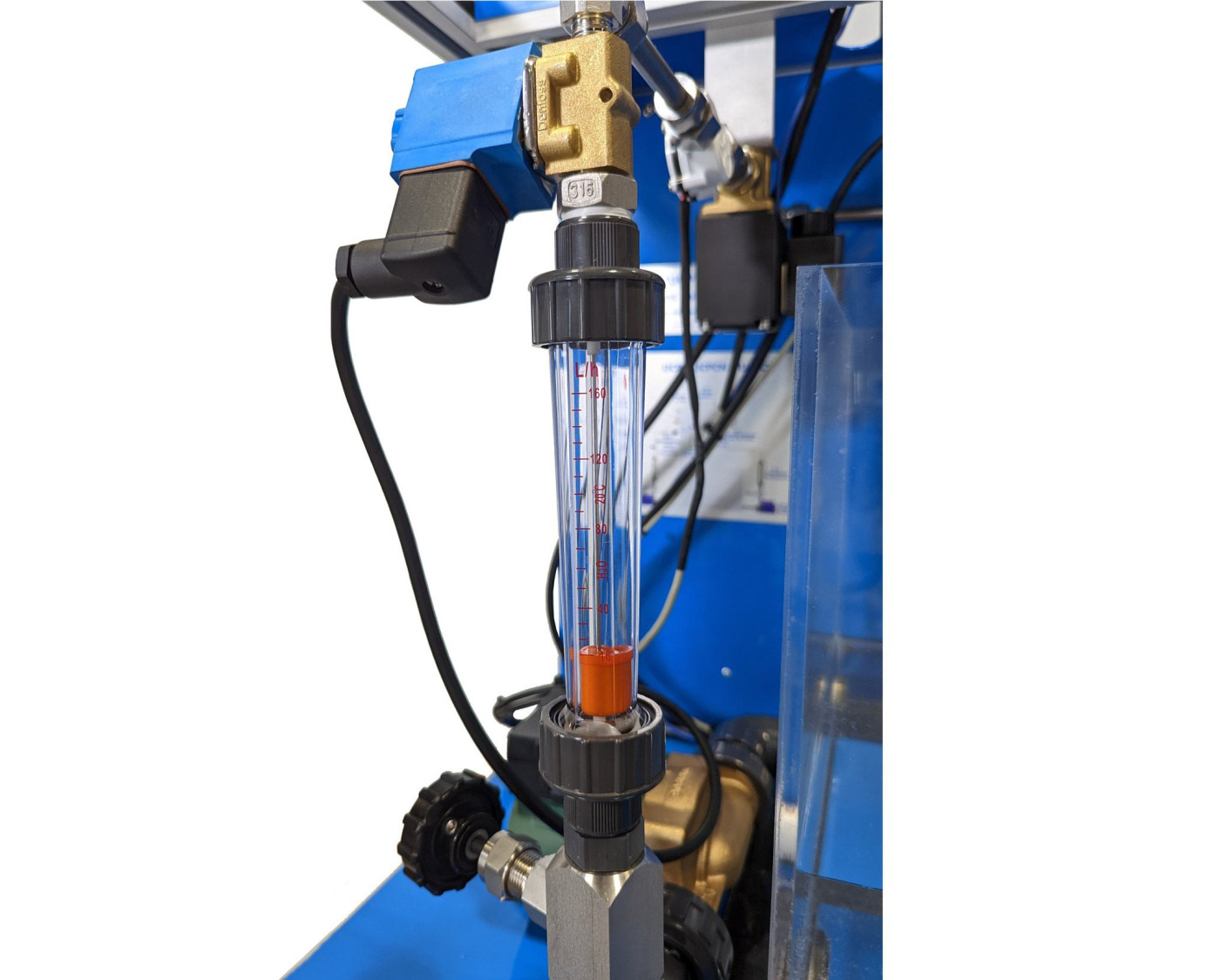

  • Circuito hidráulico formado por dos bombas de circulación centrífugas, dos caudalímetros, tres electroválvulas todo/nada y una válvula proporcional motorizada (infinitamente variable) para realizar el control.
  • Agitador de hélice, el cual permite garantizar una buena uniformidad de las variables a controlar.

Elementos requeridos (al menos uno) (No incluidos):

  • UCP-T. Set para Control de Procesos de Temperatura para UCP.
  • UCP-C. Set para Control de Procesos de Caudal para UCP.
  • UCP-N. Set para el Control de Procesos de Nivel para UCP.
  • UCP-PA. Set para el Control de Procesos de Presión de Agua para UCP.
  • UCP-PH. Set para Control de Procesos de pH para UCP.
  • UCP-CT. Set para el Control de Procesos de Conductividad y TDS (solidos disueltos totales) para UCP.

Todos estos elementos requeridos, diseñados por EDIBON, permiten al usuario realizar diferentes tipos de controles, y estudiar experimentalmente las diferentes respuestas del sistema. Se permitirá realizar control en lazo cerrado mediante un controlador todo o nada (ON/OFF), aprender a alcanzar un valor deseado de forma manual, realización de control mediante un controlador proporcional (P), realización de control mediante un controlador proporcional + Integral (PI), realización de control mediante un controlador proporcional + Derivativo (PD), estudiar experimentalmente las características de la componente integral, proporcional o derivativa de un controlador PID, ajuste de las componentes de un controlador PID para el control de las diferentes variables, etc.

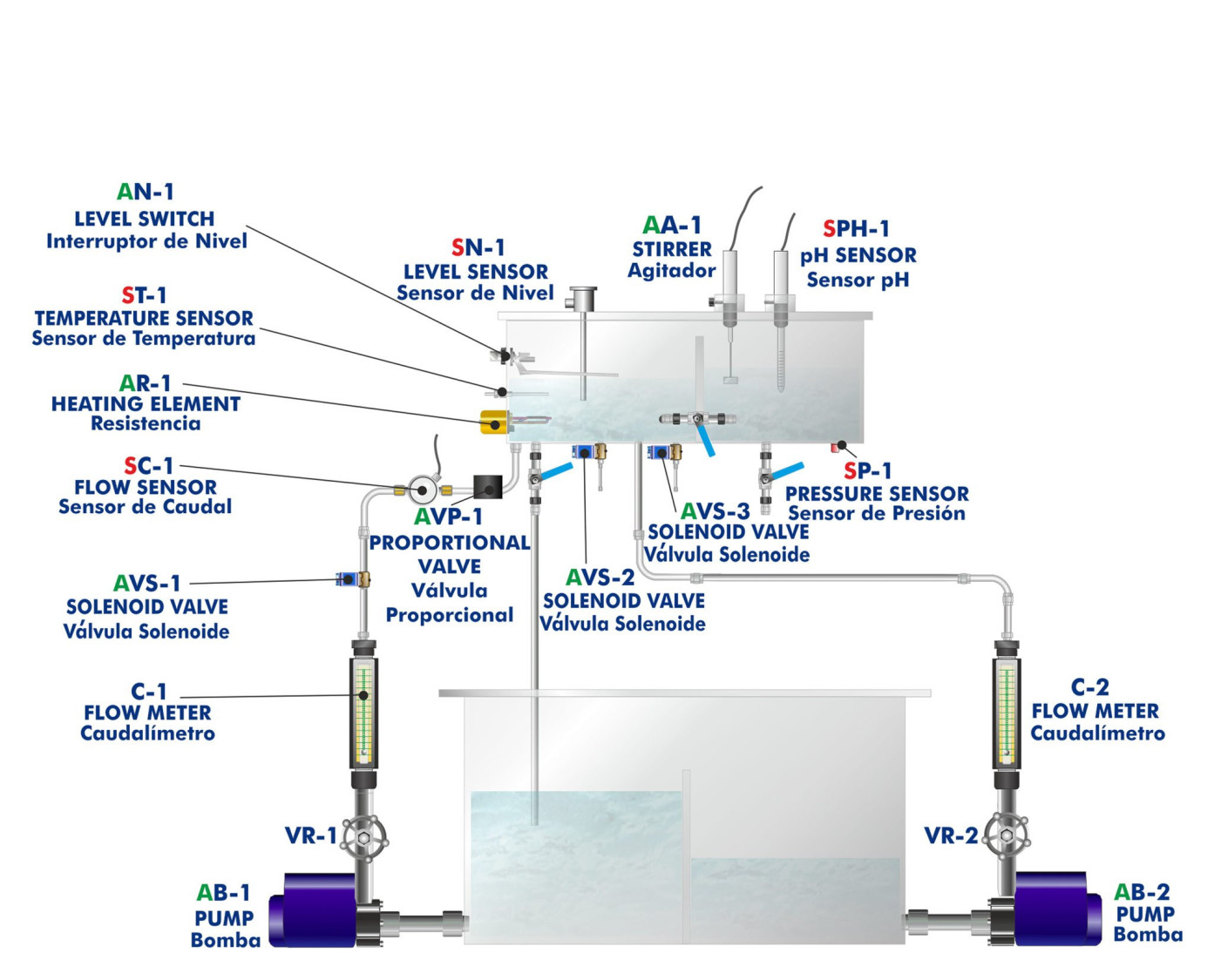

Además, todos nuestros equipos se suministran con un diagrama de proceso en el que se explica la localización de todos elementos, válvulas, sensores, actuadores, etc. que se encuentran en el equipo.

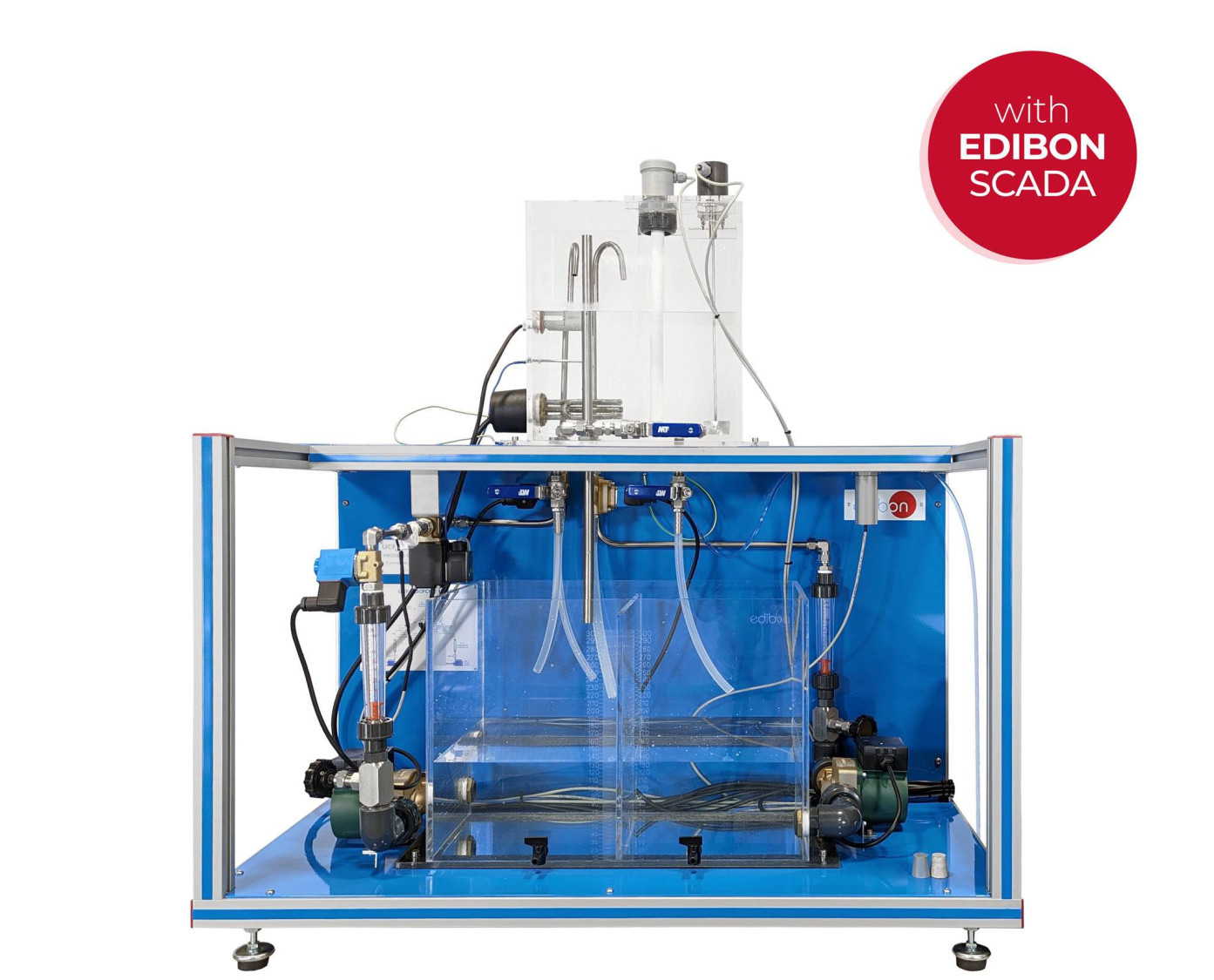

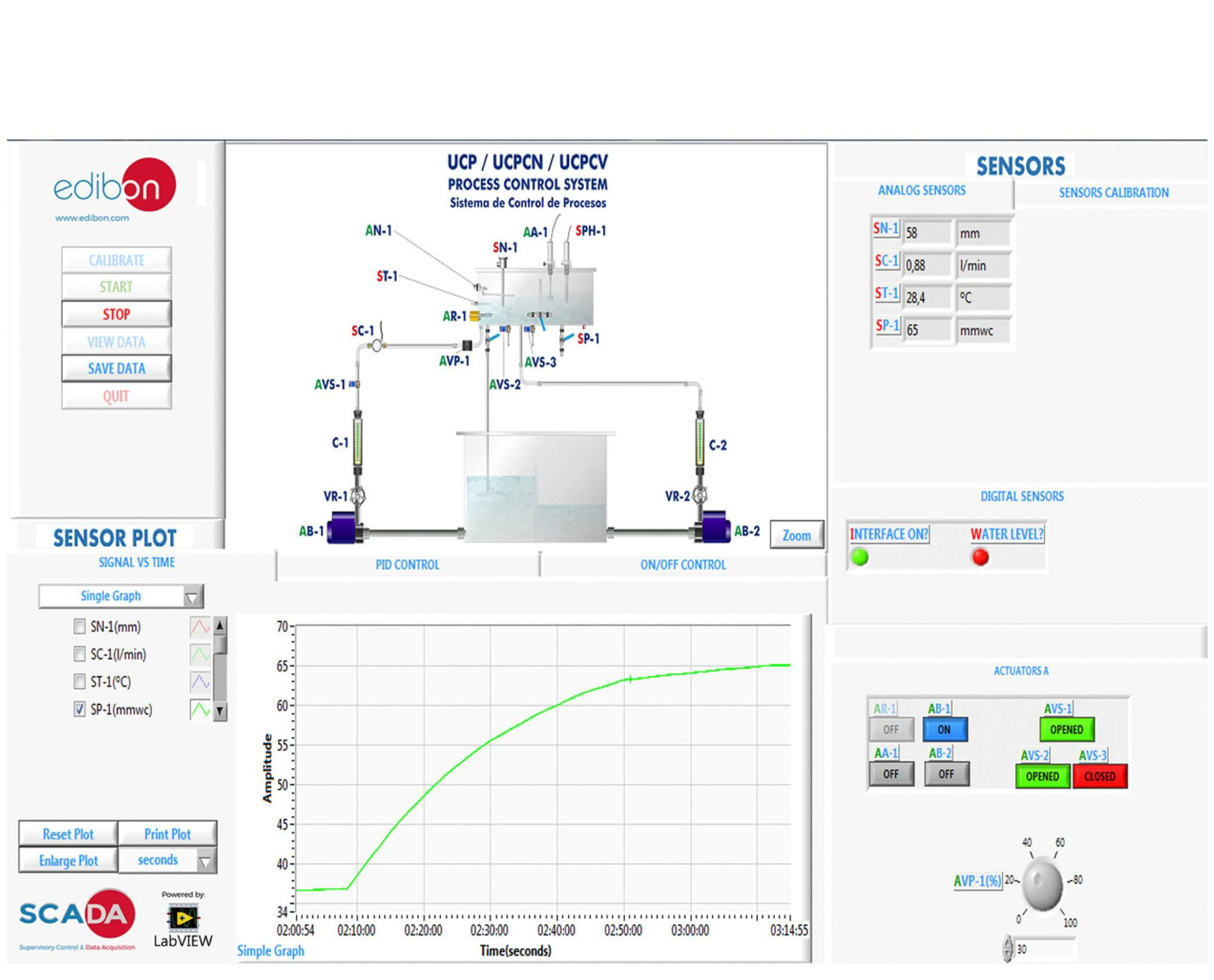

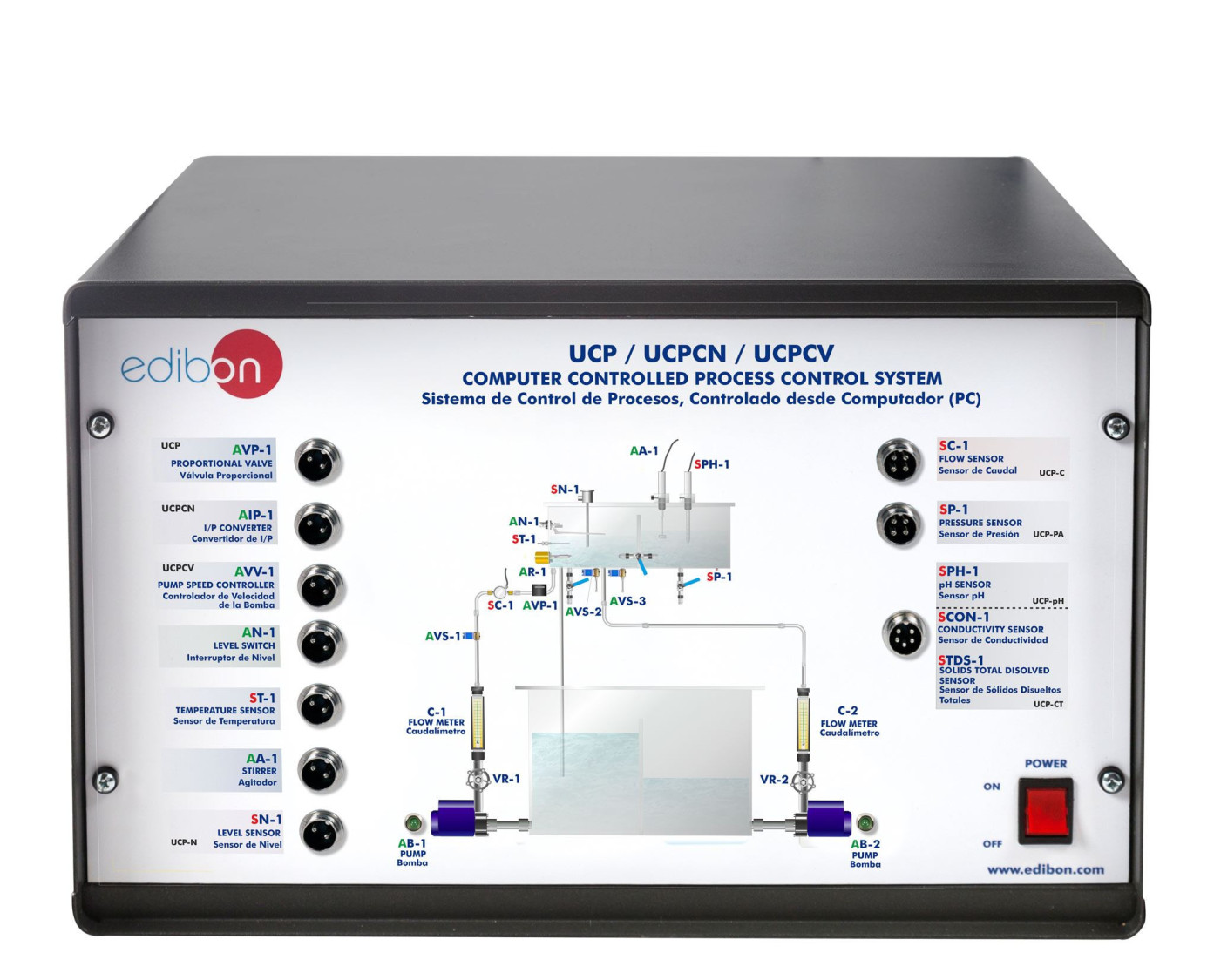

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

Prácticas a realizar con el Set para Control de Procesos de Temperatura para UCP (UCP-T):

  1. Lazos de control de temperatura (Manual).
  2. Lazos de control de temperatura (Todo/Nada).
  3. Respuesta de un sistema de temperatura a una entrada en escalón.
  4. Lazos de control de temperatura (Proporcional).
  5. Lazos de control de temperatura (Proporcional + Integral).
  6. Lazos de control de temperatura (Proporcional + Derivativo).
  7. Lazos de control de temperatura (Proporcional + Derivativo + Integral).
  8. Ajuste PID para un sistema de control de temperatura (Ziegler-Nichols).
  9. Ajuste de las constantes de un controlador de temperatura (Curvas de reacción).
  10. Calibración del sensor de temperatura.

Prácticas a realizar con el Set para Control de Procesos de Caudal para UCP (UCP-C):

  1. Lazos de control de caudal (Manual).
  2. Lazos de control de caudal (Todo/Nada).
  3. Respuesta de un sistema de caudal a una entrada en escalón.
  4. Lazos de control de caudal (Proporcional).
  5. Lazos de control de caudal (Proporcional + Integral).
  6. Lazos de control de caudal (Proporcional + Derivativo).
  7. Lazos de control de caudal (Proporcional + Derivativo + Integral).
  8. Ajuste PID para un sistema de control de caudal (Ziegler-Nichols).
  9. Ajuste de las constantes de un controlador de caudal (Curvas de reacción).
  10. Calibración del sensor de caudal.

Prácticas a realizar con el Set para el Control de Procesos de Nivel para UCP (UCP-N):

  1. Lazos de control de nivel (Manual).
  2. Lazos de control de nivel (Todo/Nada).
  3. Respuesta de un sistema de nivel a una entrada en escalón.
  4. Lazos de control de nivel (Proporcional).
  5. Lazos de control de nivel (Proporcional + Integral).
  6. Lazos de control de nivel (Proporcional + Derivativo).
  7. Lazos de control de nivel (Proporcional + Derivativo + Integral).
  8. Ajuste PID para un sistema de control de nivel (Ziegler-Nichols).
  9. Ajuste de las constantes de un controlador de nivel (Curvas de reacción).
  10. Calibración del sensor de nivel.

Prácticas a realizar con el Set para el Control de Procesos de Presión de Agua para UCP (UCP-PA):

  1. Lazos de control de presión. (Manual).
  2. Lazos de control de presión (Todo/Nada).
  3. Respuesta de un sistema de presión a una entrada en escalón.
  4. Lazos de control de presión (Proporcional).
  5. Lazos de control de presión (Proporcional + Integral).
  6. Lazos de control de presión (Proporcional + Derivativo).
  7. Lazos de control de presión (Proporcional + Derivativo + Integral).
  8. Ajuste PID para un sistema de control de presión (Ziegler-Nichols).
  9. Ajuste de las constantes de un controlador de presión (Curvas de reacción).
  10. Calibración del sensor de presión.

Prácticas a realizar con el Set para Control de Procesos de pH para UCP (UCP-PH):

  1. Lazos de control de pH (Manual).
  2. Lazos de control de pH (Todo/Nada).
  3. Respuesta de un sistema de pH a una entrada en escalón.
  4. Lazos de control de pH (Proporcional).
  5. Lazos de control de pH (Proporcional + Integral).
  6. Lazos de control de pH (Proporcional + Derivativo).
  7. Lazos de control de pH (Proporcional + Derivativo + Integral).
  8. Ajuste PID para un sistema de control de pH (Ziegler-Nichols).
  9. Ajuste de las constantes de un controlador de pH (Curvas de reacción).
  10. Calibración del sensor de pH.

Prácticas a realizar con el Set para el Control de Procesos de Conductividad y TDS (solidos disueltos totales) para UCP (UCP-CT):

  1. Lazos de control de Conductividad. (Manual).
  2. Lazos de control de Conductividad (Todo/Nada).
  3. Respuesta de un sistema de conductividad a una entrada en escalón.
  4. Lazos de control de Conductividad (Proporcional).
  5. Lazos de control de Conductividad (Proporcional + Integral).
  6. Lazos de control de Conductividad (Proporcional + Derivativo).
  7. Lazos de control de Conductividad (Proporcional + Derivativo + Integral).
  8. Ajuste PID para un sistema de control de conductividad (Ziegler-Nichols).
  9. Ajuste de las constantes de un controlador de Conductividad (Curvas de reacción).
  10. Lazos de control de TDS. (Manual).
  11. Lazos de control de TDS (Todo/Nada).
  12. Respuesta de un sistema de TDS a una entrada en escalón.
  13. Lazos de control de TDS (Proporcional).
  14. Lazos de control de TDS (Proporcional + Integral).
  15. Lazos de control de TDS (Proporcional + Derivativo).
  16. Lazos de control de TDS (Proporcional + Derivativo + Integral).
  17. Ajuste PID para un sistema de control de TDS (Ziegler-Nichols).
  18. Ajuste de las constantes de un controlador de TDS (Curvas de reacción).
  19. Calibración del sensor de conductividad y TDS.

Control de procesos en cascada:

  1. Control en cascada de temperatura y nivel.
  2. Control en cascada de temperatura y caudal.
  3. Control en cascada de temperatura y presión.
Ver más

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
  2. Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
  3. El Sistema de Control desde Computador con SCADA y Control PID permiten una simulación industrial real.
  4. Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
  5. Este equipo puede usarse para realizar investigación aplicada.
  6. Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
  7. Control del proceso del equipo UCP a través de la interface de control, sin el computador.
  8. Visualización de todos los valores de los sensores usados en el proceso del equipo UCP.
  9. Usando PLC-PI pueden realizarse adicionalmente 19 ejercicios más.
  10. El usuario puede realizar otros ejercicios diseñados por él mismo.
