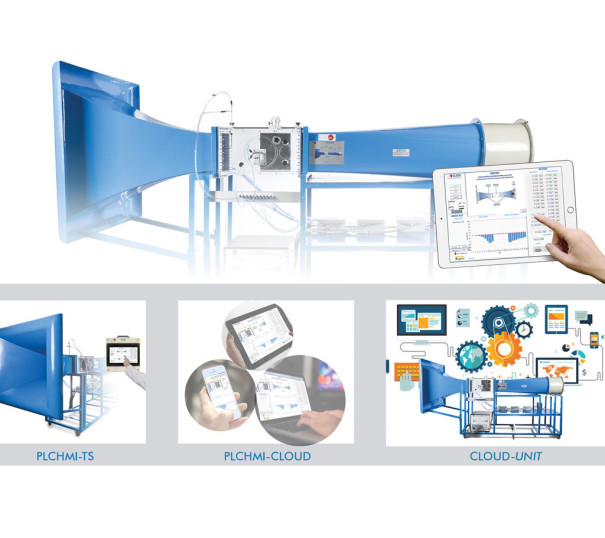

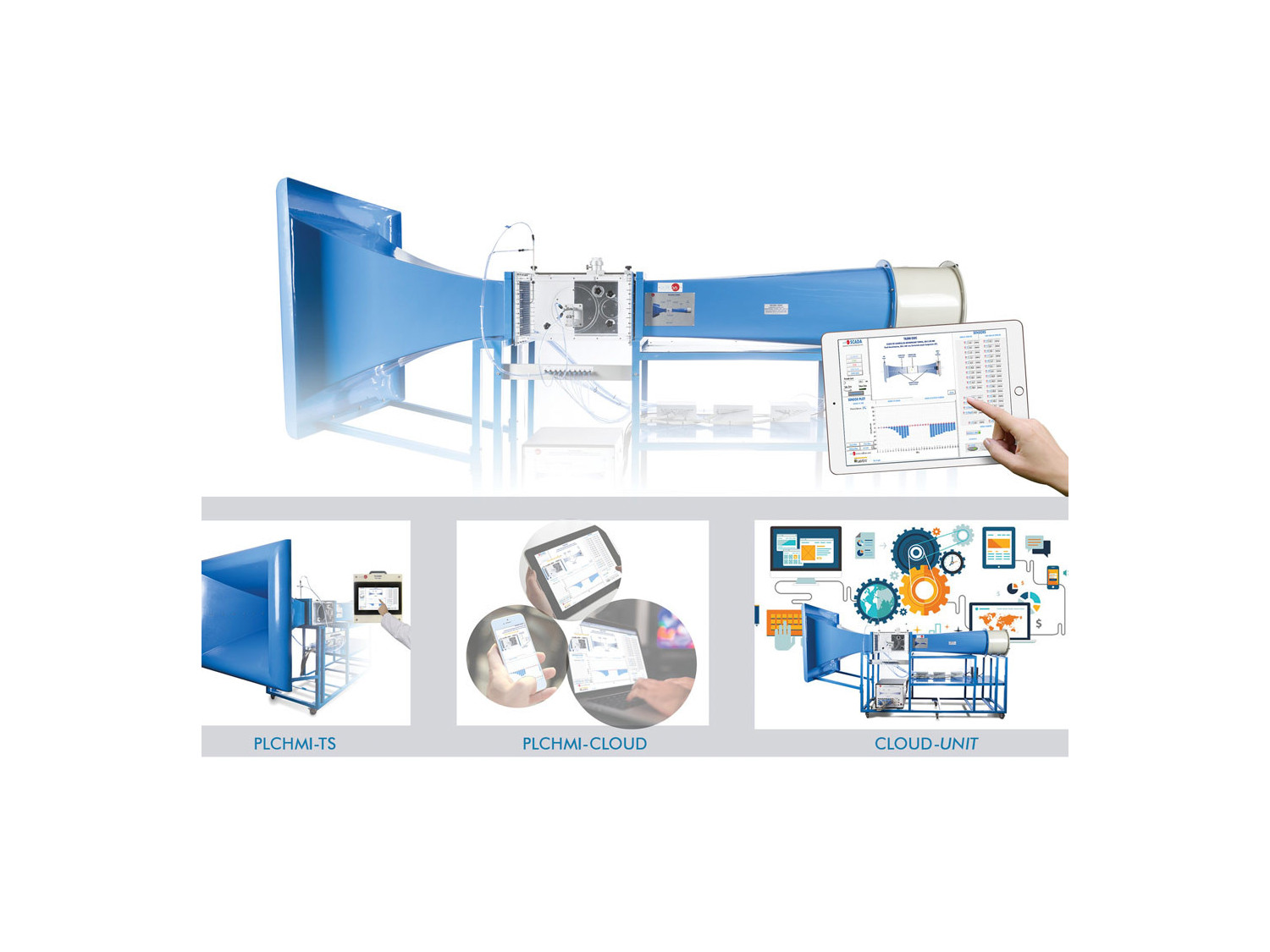

La expansión para PLC y HMI, "PLCHMI", es el conjunto PLC-HMI diseñado por EDIBON. Su objetivo es trabajar en conjunto con cualquier otra unidad de EDIBON que lleve a cabo el control de un proceso. Permite al usuario operar y controlar un equipo de EDIBON desde una HMI y/o desde el software EDIBON SCADA.
La expansión para PLC y HMI, "PLCHMI", es un sistema compuesto por una interfaz que incluye los módulos PLC como la CPU, módulo de E/S digital, módulo E/S analógica, módulo de comunicaciones, etc. y una caja de control con la pantalla HMI (elementos requeridos (al menos uno): "PLCHMI-TS", "PLCHMI-TS15" y/o "PLCHMI-TS21").
La interfaz PLC es el módulo que contiene el controlador PLC, diferentes módulos de E/S analógicas y digitales y los módulos de comunicación necesarios para comunicarse con diferentes dispositivos como HMI, PC, tableta, etc. Para comunicarse con la HMI y/o un PC, el equipo dispone de dos puertos Ethernet. También existe un conector SCSI para conectar la interfaz del PLC con equipo que lleva a cabo el control del proceso. Además, la interfaz PLC podría estar provista con cualquier otro conector o puerto de comunicación (USB, conector serie DB-9 o DB-25, etc.) para establecer una comunicación entre la expansión y el equipo de control de proceso.
La caja de control HMI contiene un panel táctil (elementos requeridos (al menos uno): "PLCHMI-TS", "PLCHMI-TS15" y/o "PLCHMI-TS21") que permite monitorizar y controlar el equipo de control de proceso. Mediante la pantalla HMI se pueden visualizar gráficamente las variables y resultados del proceso así como controlar los diferentes actuadores. La comunicación con la interfaz de control es mediante Ethernet.
