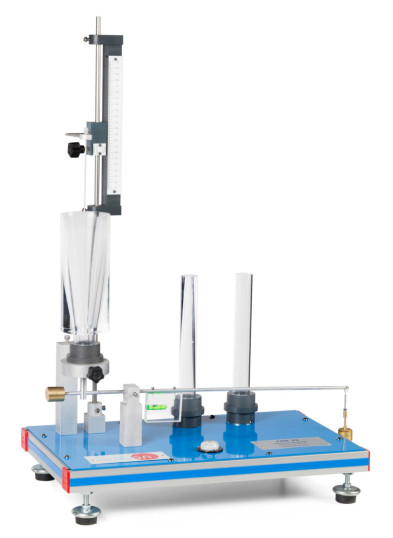

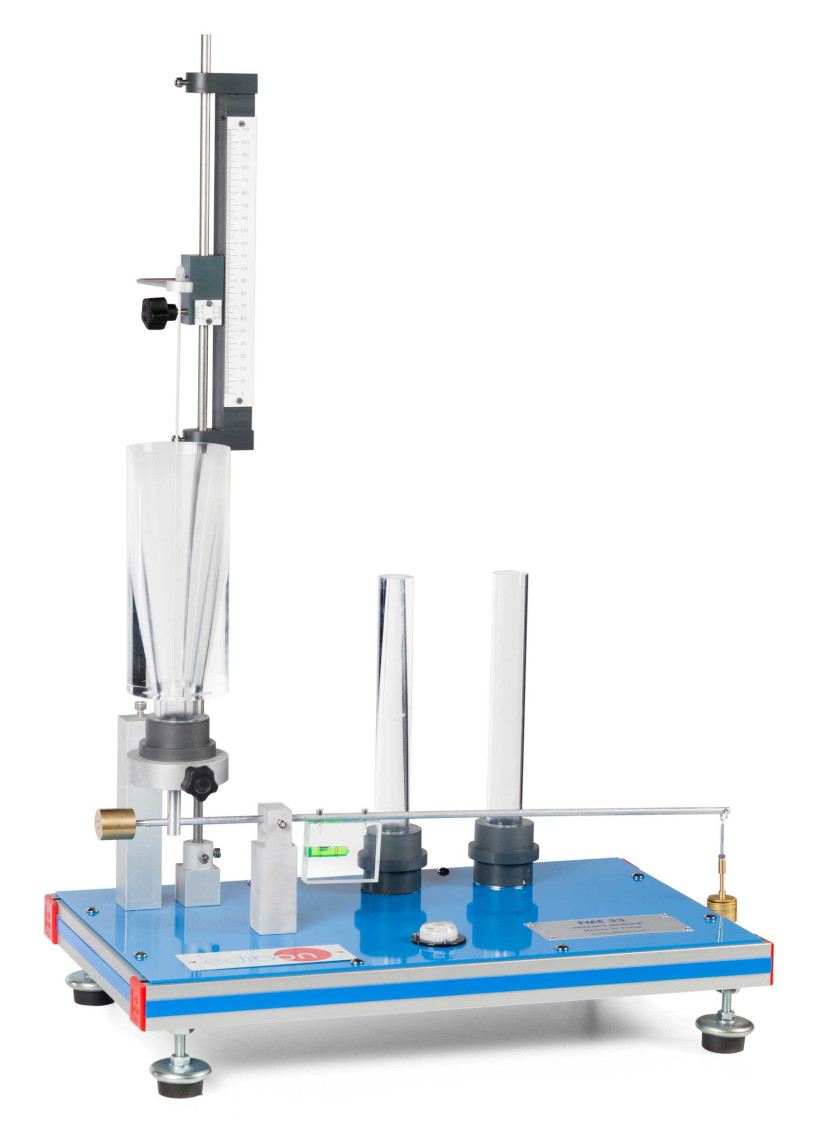

FME33 Demostración del Principio de Pascal

El equipo de Demostración del Principio de Pascal, "FME33", diseñado por EDIBON, permite demostrar el principio de Pascal, es decir, que la presión en un fluido incompresible es independiente del tamaño de la sección de la columna si no que depende sólo de su altura (nivel del líquido) y de la naturaleza del líquido. Esto es posible por la comparación de tres recipientes con el mismo diámetro en la base pero con diferente forma. También permite determinar de forma cuantitativa la presión hidrostática y estudiar la relación lineal entre la presión y la altura de llenado.

Este equipo consiste en un cuerpo que incorpora un diafragma y una membrana al que se le puede fijar cualquiera de los tres recipientes. La membrana transmite la fuerza a un brazo de palanca que se equilibra mediante pesas y un nivel.

Un indicador móvil, colocado en una barra vertical ajustable en altura, permite que se pueda fijar la altura del agua en los recipientes al mismo nivel, de forma que la fuerza ó presión es común para los tres recipientes independientemente de la forma.
