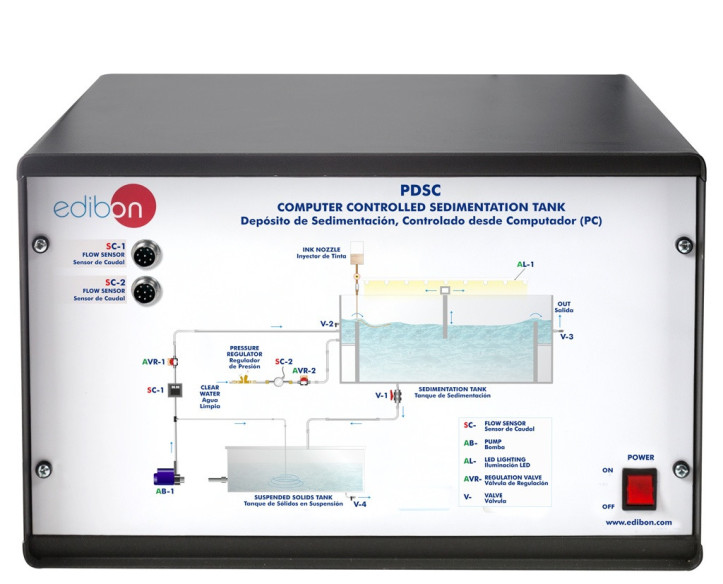

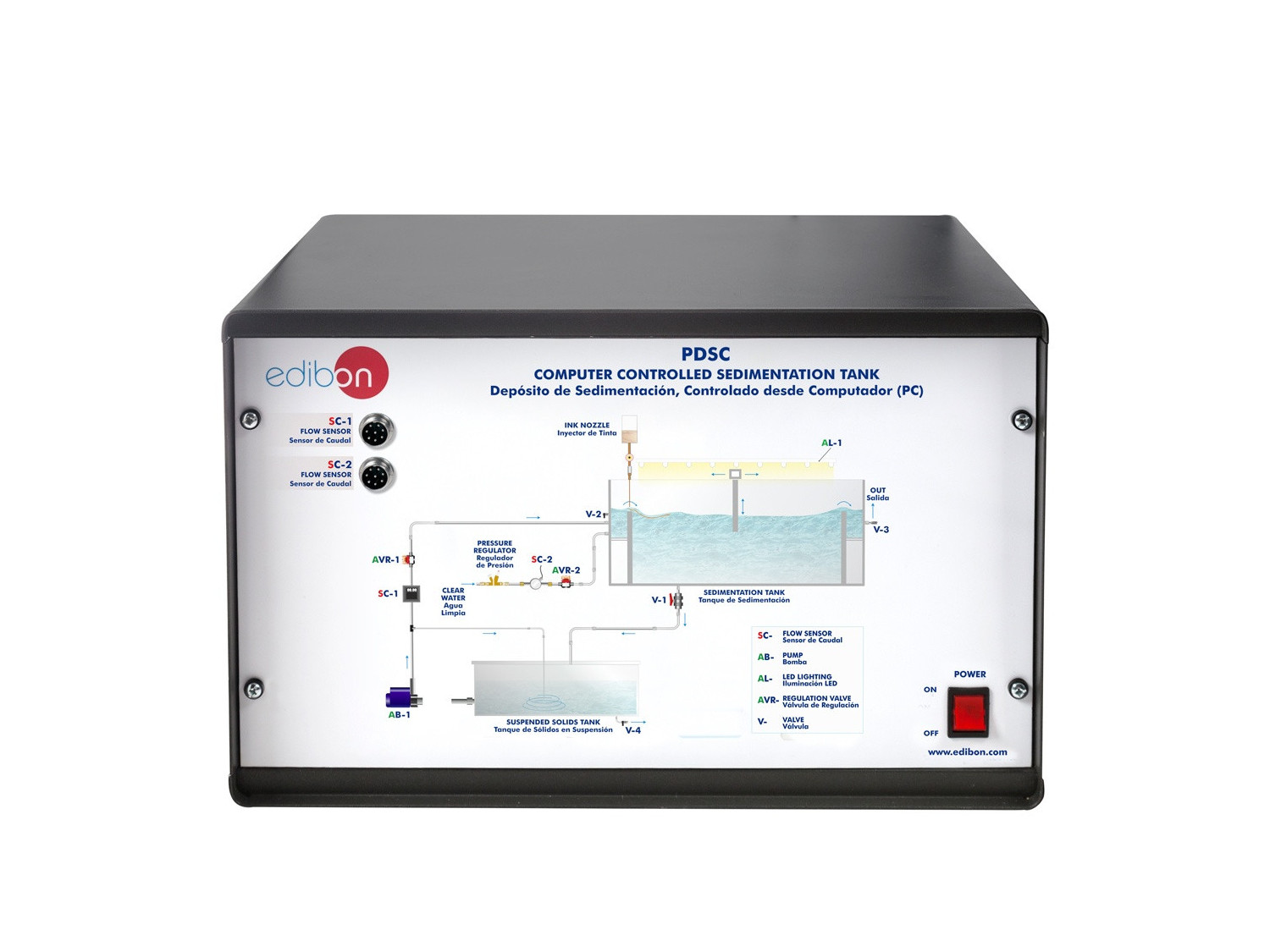

PDSC/CIB. Caja-Interface de Control: La Caja-interface de Control forma parte del sistema SCADA

COMPUTER CONTROLLED SEDIMENTATION TANK - PDSC

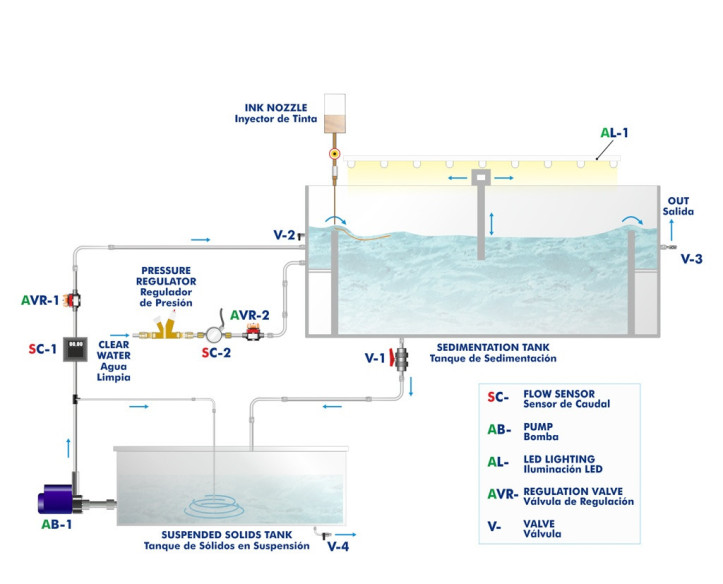

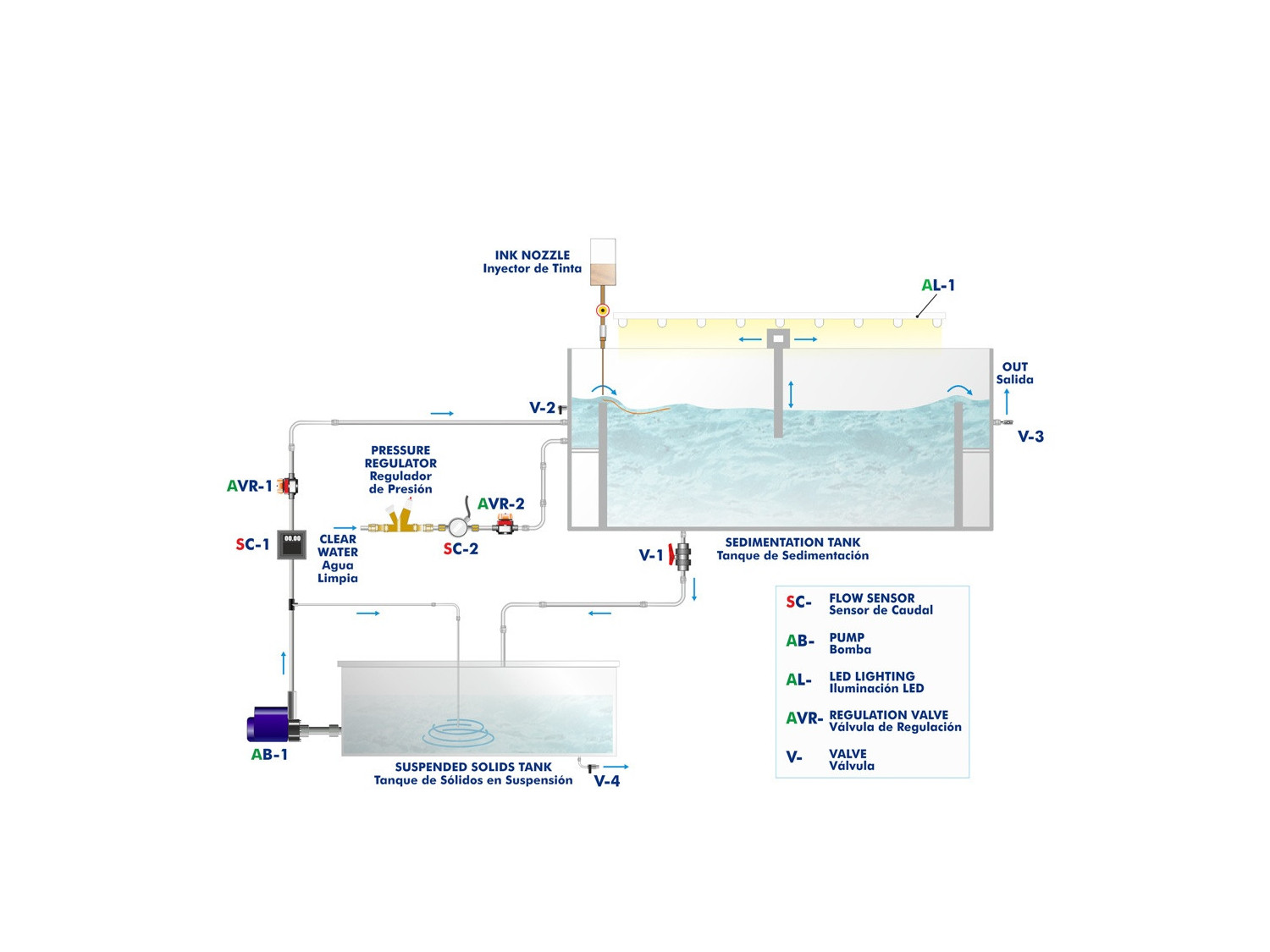

Diagrama de proceso y disposición de elementos del equipo

COMPUTER CONTROLLED SEDIMENTATION TANK - PDSC

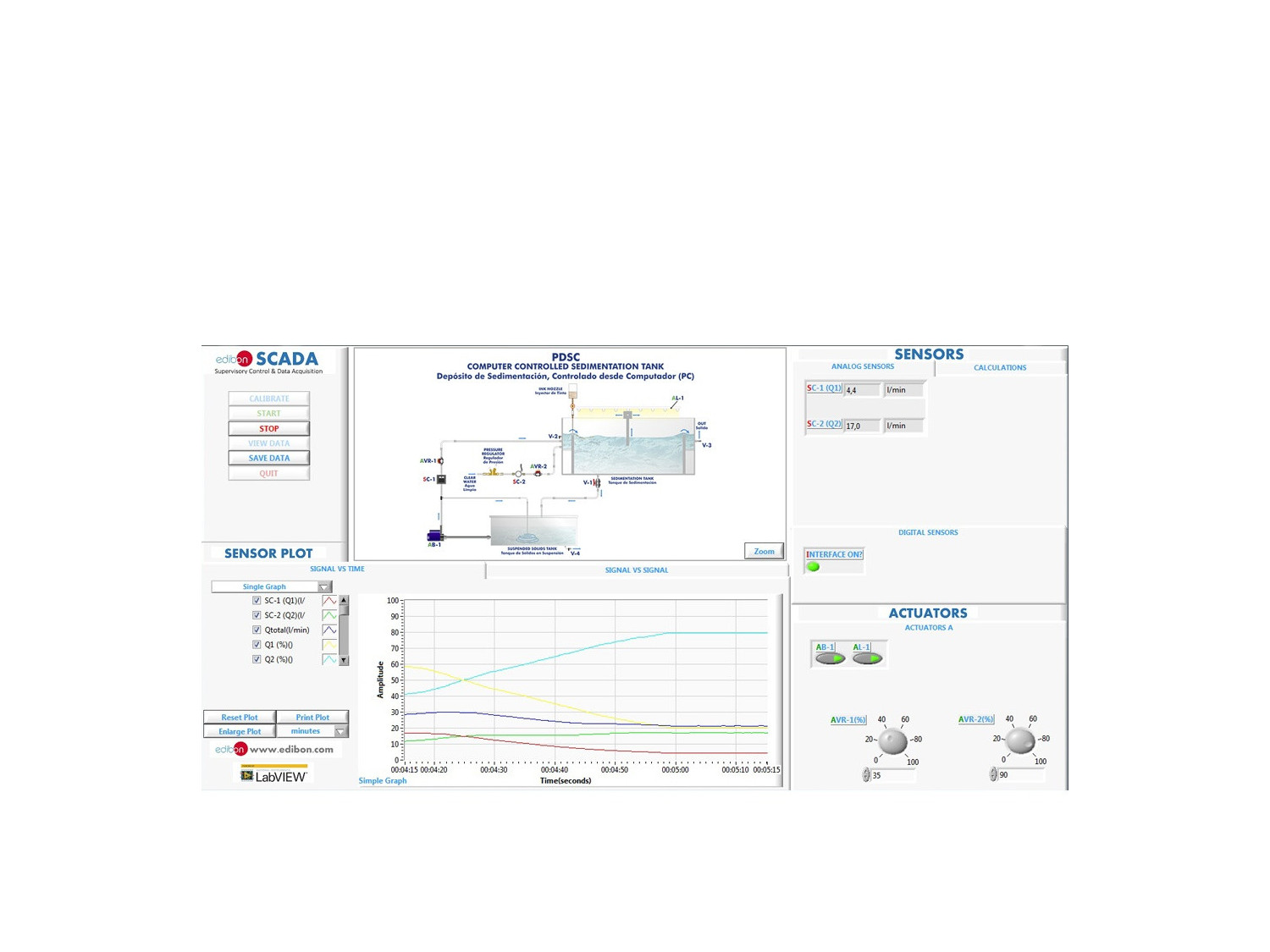

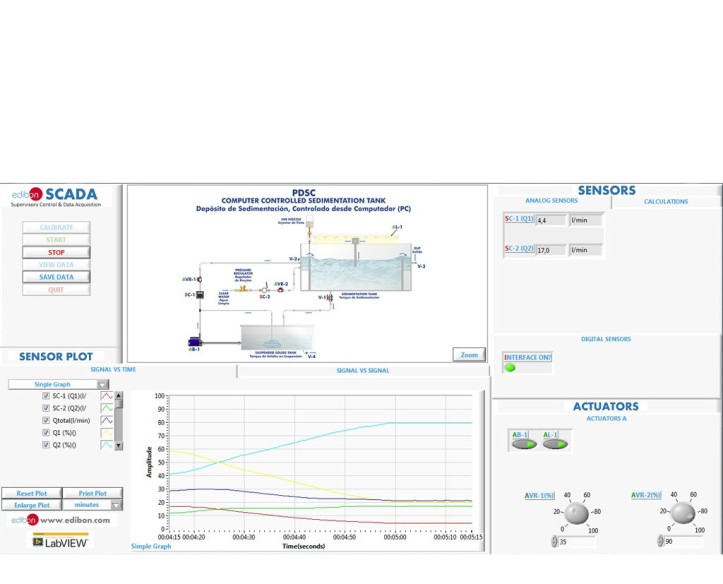

PDSC/SOF. Software del equipo QUCC/A. Pantalla principal

COMPUTER CONTROLLED SEDIMENTATION TANK - PDSC
COMPUTER CONTROLLED SEDIMENTATION TANK - PDSC
COMPUTER CONTROLLED SEDIMENTATION TANK - PDSC
COMPUTER CONTROLLED SEDIMENTATION TANK - PDSC
COMPUTER CONTROLLED SEDIMENTATION TANK - PDSC

SISTEMAS INNOVADORES

NOTICIAS RELACIONADAS

Descripción General

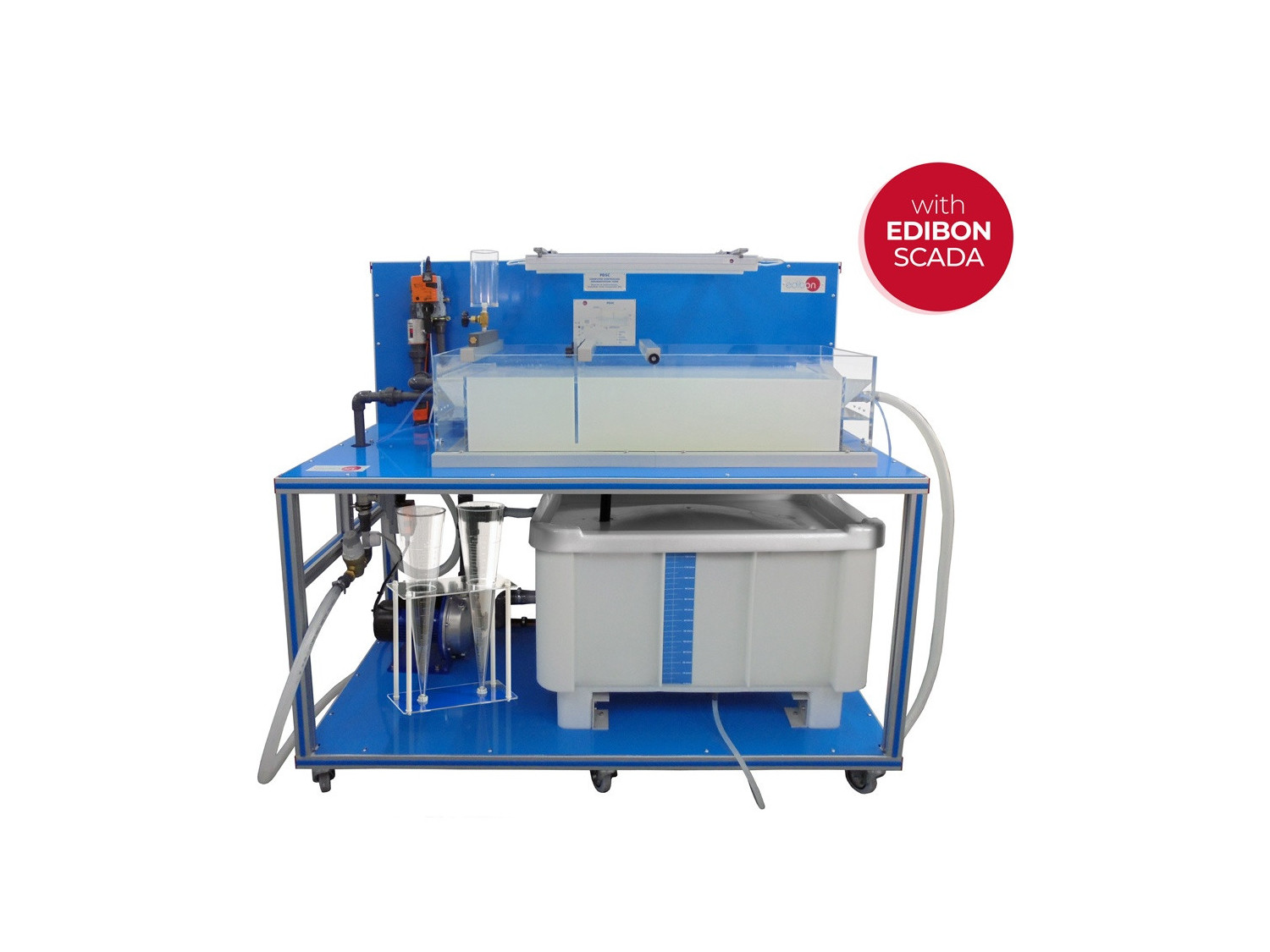

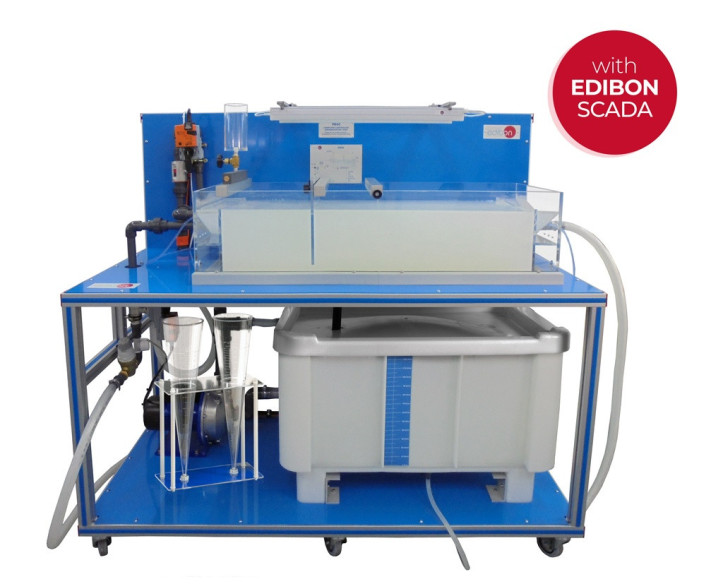

El Depósito de Sedimentación, Controlado desde Computador (PC), "PDSC", es un equipo didáctico, diseñado por EDIBON, para la demostración del proceso de sedimentación y para familiarizarse con el principio de decantación de partículas discretas en el interior de un depósito. Además, permite el estudio de las características hidráulicas de un depósito de sedimentación rectangular que trabaja en continuo.

Al tratarse de un equipo de laboratorio, permite obtener conclusiones válidas sobre su operación y trasladarlas al funcionamiento de un equipo a escala real.

La gran ventaja del equipo "PDSC" es que su depósito de sedimentación está fabricado en material transparente, lo que permite al estudiante la fácil comprensión de los principios de la sedimentación. Este hecho permite la realización de múltiples prácticas, además de facilitar la comprensión de la influencia de las diferentes variables sobre el proceso.

Las prácticas se llevan a cabo preparando una suspensión en el tanque de suspensión, situado en la parte inferior del equipo. Una bomba, controlada desde computador, impulsa la suspensión desde el tanque de suspensión hasta el depósito de sedimentación con un caudal seleccionado mediante una válvula de regulación, controlada desde computador y medido a través de un sensor de caudal. Esta suspensión se mezcla a la entrada del depósito de sedimentación con agua limpia. El caudal de agua limpia se controla por medio del uso de una válvula de regulación, controlada desde computador y un sensor de caudal.

Una vez que los fluidos se mezclan, la corriente se pasa al interior del depósito de sedimentación por el vertedero de entrada. En él los sólidos en suspensión decantan al fondo.

La salida de agua clarificada se produce por el vertedero de salida situado en el extremo opuesto del tanque. Tanto en el vertedero de entrada del tanque, como a la salida del mismo, se dispone de válvulas de muestreo sobre las que se podrá analizar la calidad del agua.

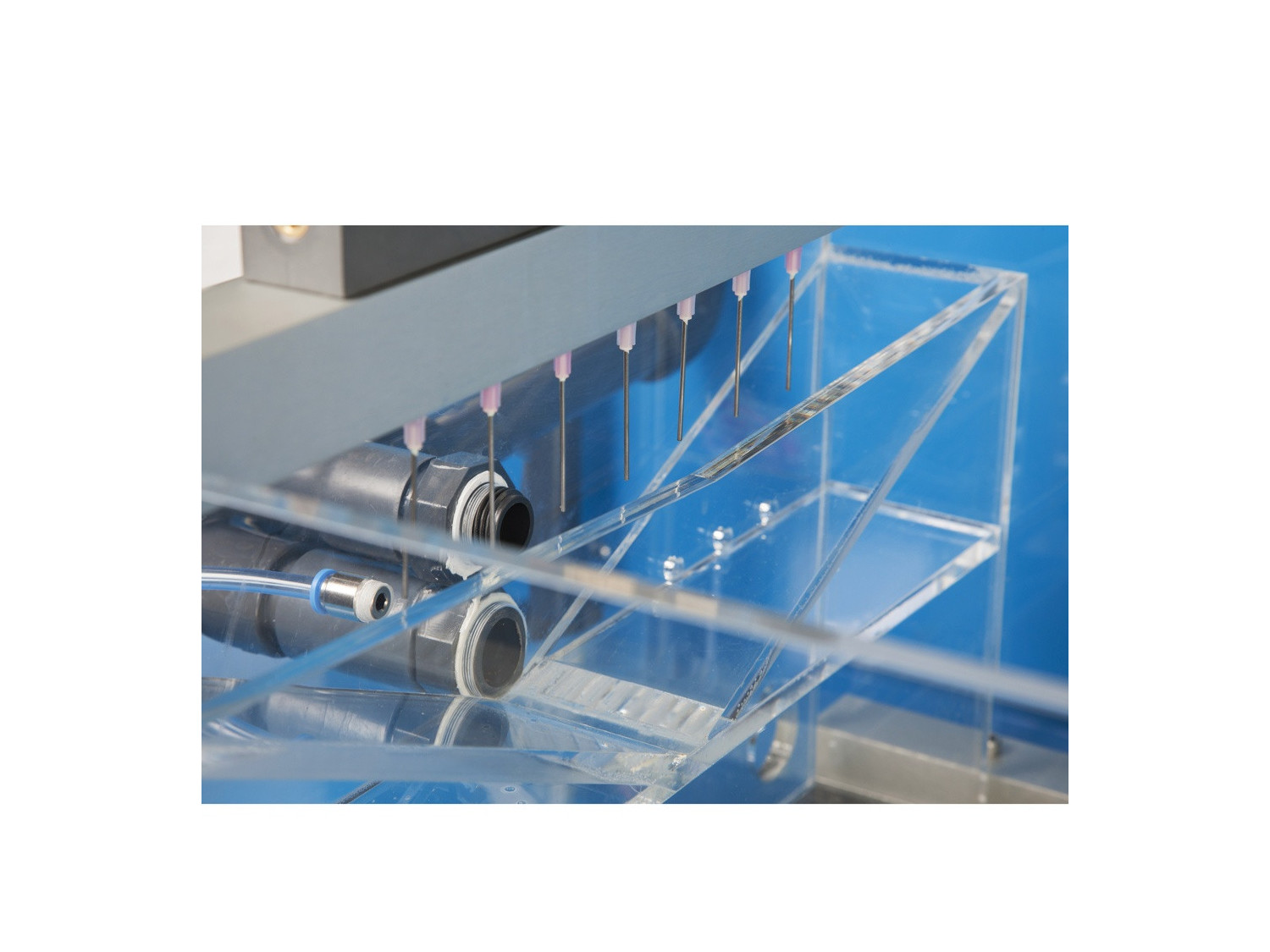

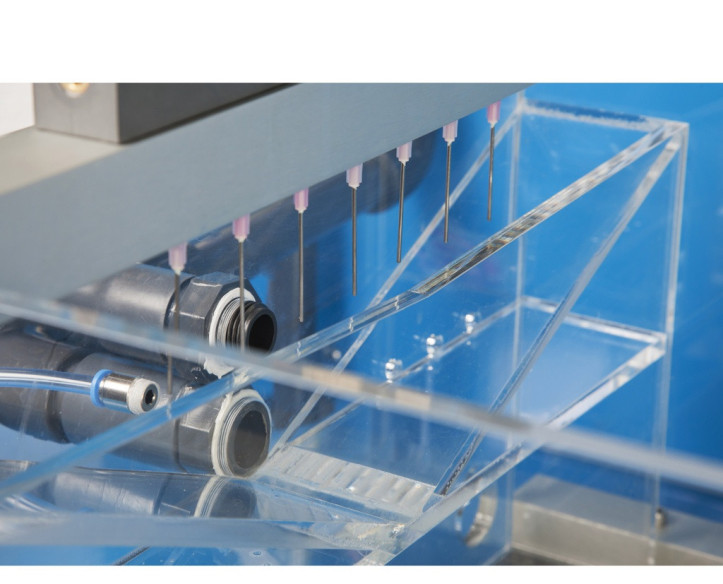

El equipo dispone de un sistema de inyección de tinta y de trazado, que permite estudiar las líneas de corriente de fluido en el interior del depósito de sedimentación.

Además, como complemento, se suministran dos placas deflectoras, regulables en altura, que pueden colocarse en cualquier punto a lo largo del depósito, lo que facilita al estudiante la posibilidad de variar la dirección de las líneas de caudal y su estudio.

En la parte superior del tanque de sedimentación se dispone de iluminación LED para facilitar la observación de las condiciones de flujo.

Como apoyo para la realización de las prácticas se suministran los siguientes accesorios: dos conos Imhoff y una probeta graduada de 1 l.

El Accesorio para Optimización de Sedimentación Lamelar, "PDS/LSO", mejora la eficiencia en procesos de clarificación y tratamiento de agua. Su diseño con placas lamelares inclinadas aumenta la superficie de sedimentación, acelerando la separación de sólidos suspendidos y reduciendo el espacio necesario.

En él los sólidos en suspensión decantan al fondo. Si se desea, es posible utilizar el Accesorio para Optimización de Sedimentación Lamelar, "PDS/LSO" para estudiar su impacto en el proceso de sedimentación. El flujo atraviesa las placas dispuestas en forma de vertedero en zigzag, lo que mejora la eficiencia en la separación de partículas suspendidas, optimizando el rendimiento del proceso de clarificación.

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Elementos fundamentales de una instalación para la separación de materias sólidas en un tanque de sedimentación
  2. Influencia de la concentración de sólidos en suspensión en el proceso de separación.
  3. Influencia de la velocidad y caudal de alimentación en el proceso de separación.
  4. Influencia de la posición de placas deflectoras en el proceso de separación.
  5. Determinación de carga hidráulica superficial para diferentes concentraciones de sólidos en suspensión.
  6. Investigación de las condiciones de flujo, determinación de espacios muertos y cortocircuito de flujo usando un trazador de tinta.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Comparación de regímenes de flujo reales con modelos de flujo idealizados.
  2. Calibración de sensores.

Otras posibilidades que pueden realizarse con este equipo:

  1. Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
  2. Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
  3. El Sistema de Control desde Computador con SCADA permite una simulación industrial real.
  4. Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
  5. Este equipo puede usarse para realizar investigación aplicada.
  6. Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
  7. Control del proceso del equipo PDSC a través de la interface de control, sin el computador.
  8. Visualización de todos los valores de los sensores usados en el proceso del equipo PDSC.
  9. Usando PLC-PI pueden realizarse adicionalmente 19 ejercicios más.
  10. El usuario puede realizar otros ejercicios diseñados por él mismo.
