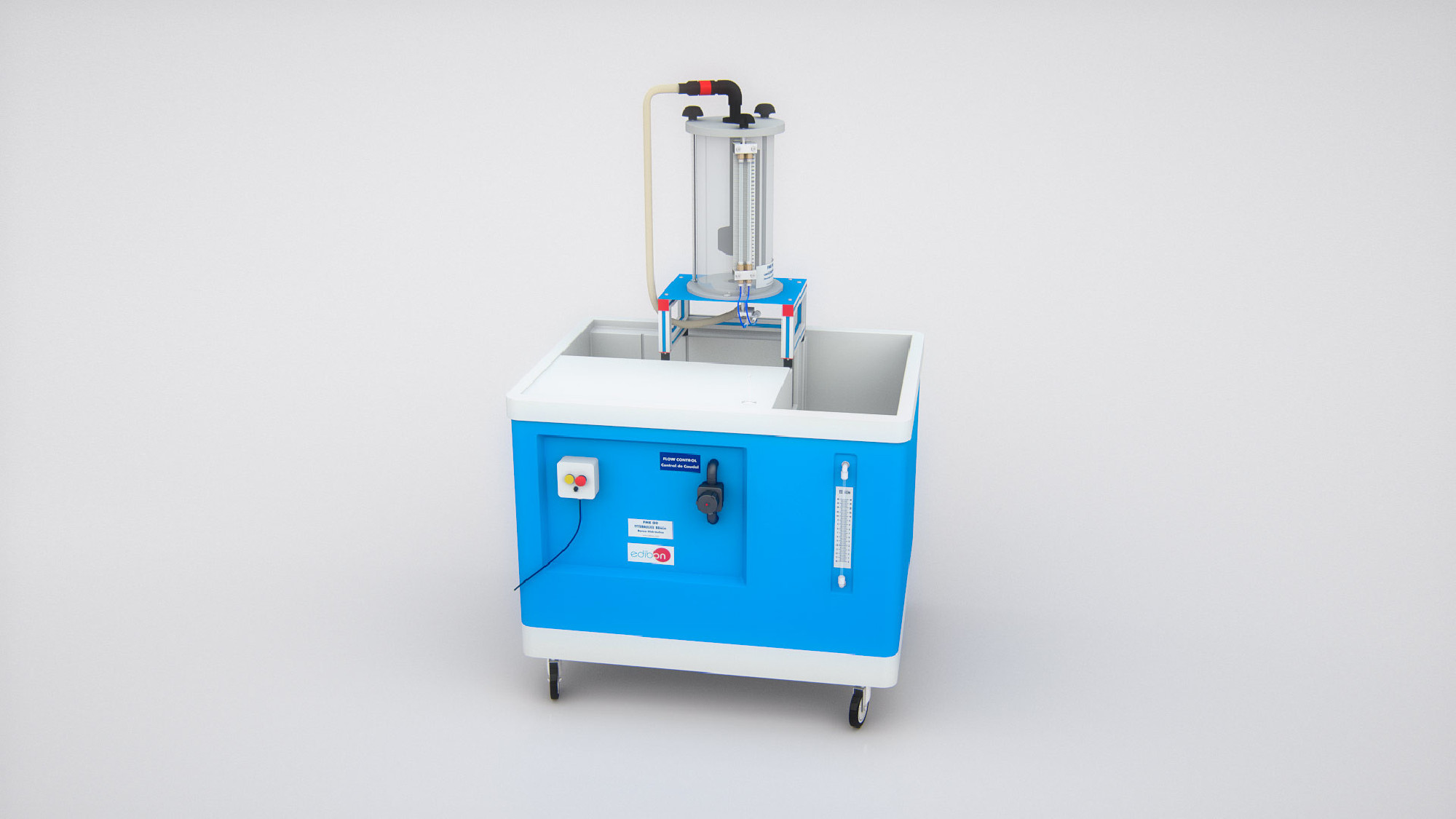

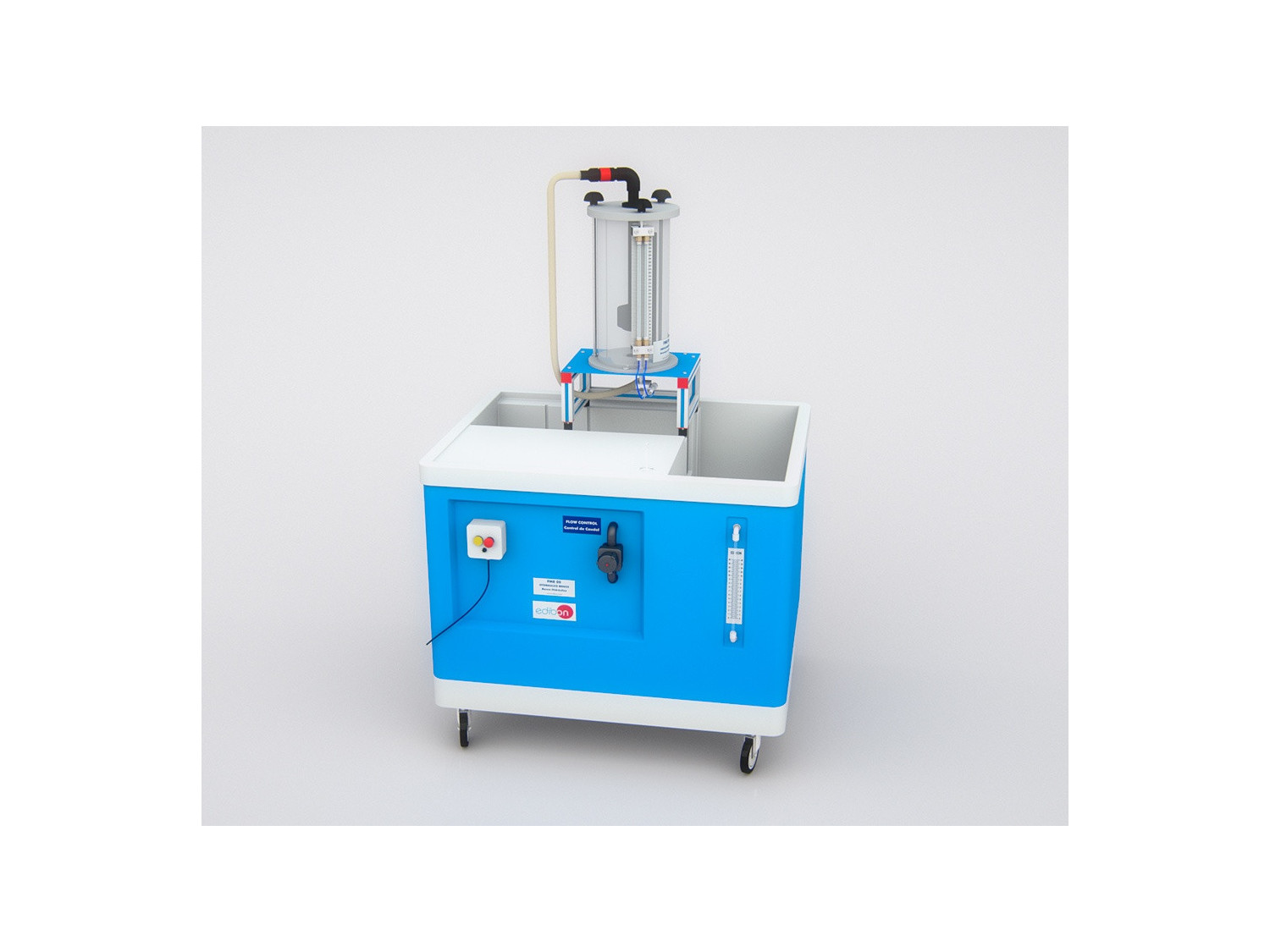

Equipo FME04 completo

ORIFICE DISCHARGE - FME04

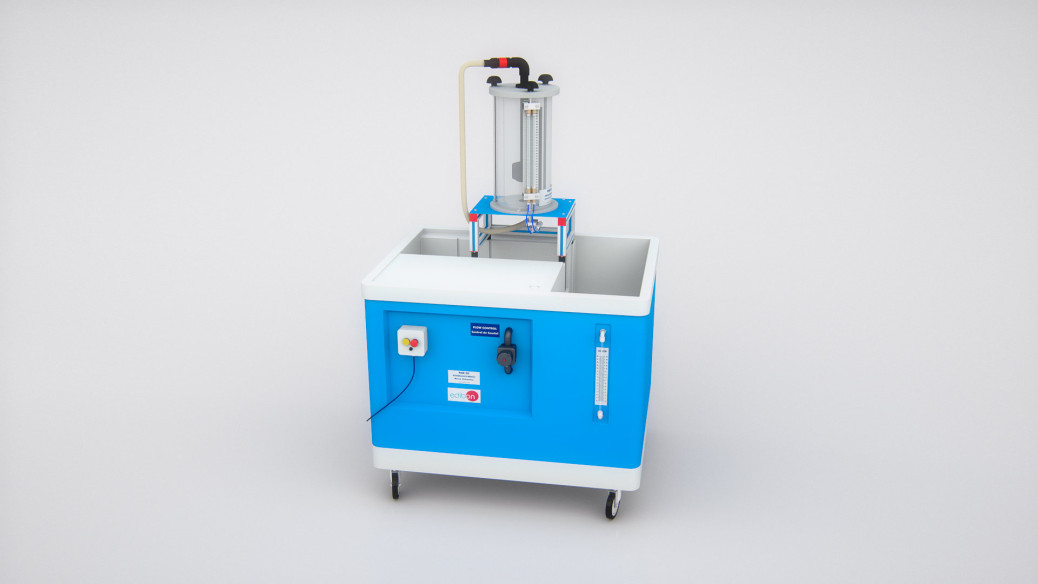

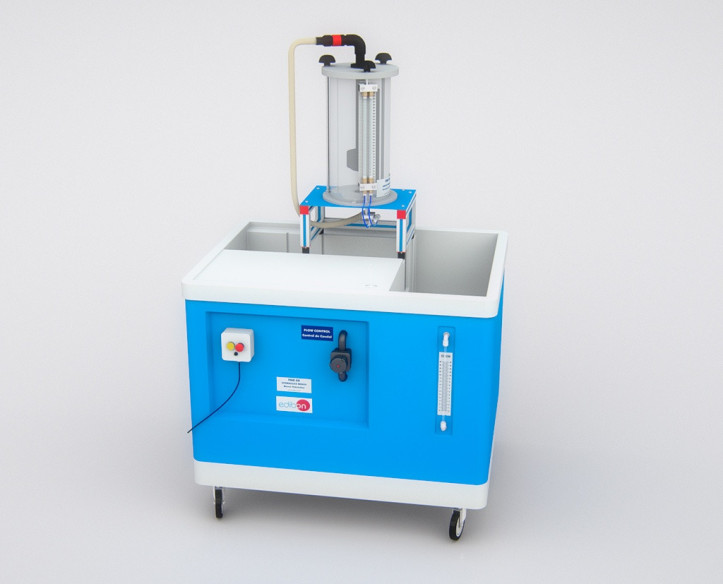

Equipo FME04 con la unidad de servicio FME00

ORIFICE DISCHARGE - FME04
ORIFICE DISCHARGE - FME04

SISTEMAS INNOVADORES

El equipo de Descarga de Orificios, "FME04", diseñado por EDIBON, permite el estudio de los diferentes coeficientes de concentración, carga y velocidad para toberas de pared delgada y/o gruesa de tipo coloidal, de Venturi o de diafragma.

Ver descripción general

Expansiones

ICAI

Software Interactivo para Enseñanza Asistida desde Computador
MSAC

Sistema Modular de Adquisición y Control

Laboratorios

8TV
 Laboratorio de Mecánica de Fluidos para Educación Técnica y Vocacional
8HE
 Laboratorio de Mecánica de Fluidos para Educación Superior

NOTICIAS RELACIONADAS

EDIBON y su compromiso con las Skills Europeas
EDIBON y su compromiso con las Skills Europeas
En EDIBON, estamos comprometidos con impulsar las capacidades como un pilar estratégico para la competitividad y el bienestar social de la Unión Europea. La capacitación adecuada de la ciudadanía no solo refuerza la economía, sino que también permite a las personas participar plenamente en la...
Leer más
Setting up at Slippery Rock University
Setting up at Slippery Rock University
We are very pleased that we have recently completed an installation in the department of Physics and Engineering at the Slippery Rock University.  It's always a pleasure to work on projects like this!
Leer más
NEW Fluid Mechanics Course
NEW Fluid Mechanics Course
Are you a teacher or do you work as an engineering researcher? EDIBON offers courses for teachers and #research staff. Take a look at the course of Fluid Mechanics and learn about #fluids properties. #DiscoverEdibon #Engineering.
Leer más

Descripción General

El equipo de Descarga de Orificios, "FME04", diseñado por EDIBON, permite el estudio de los diferentes coeficientes de concentración, descarga y velocidad para toberas de pared delgada y/o gruesa de tipo coloidal, de Venturi o de diafragma.

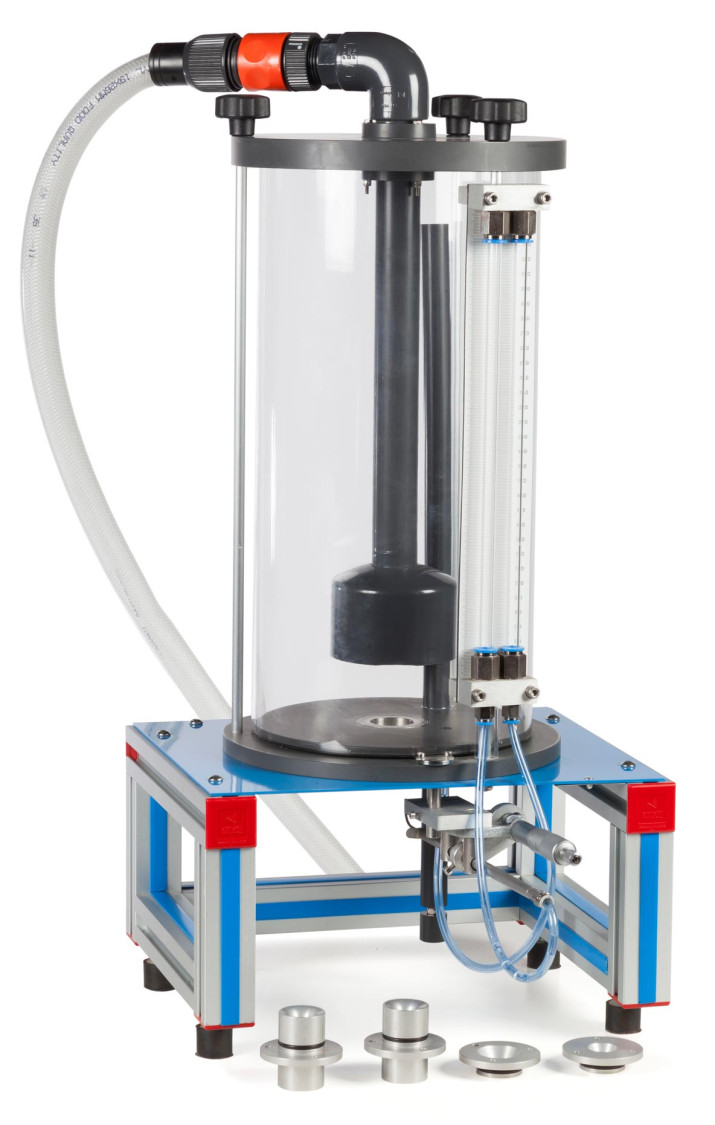

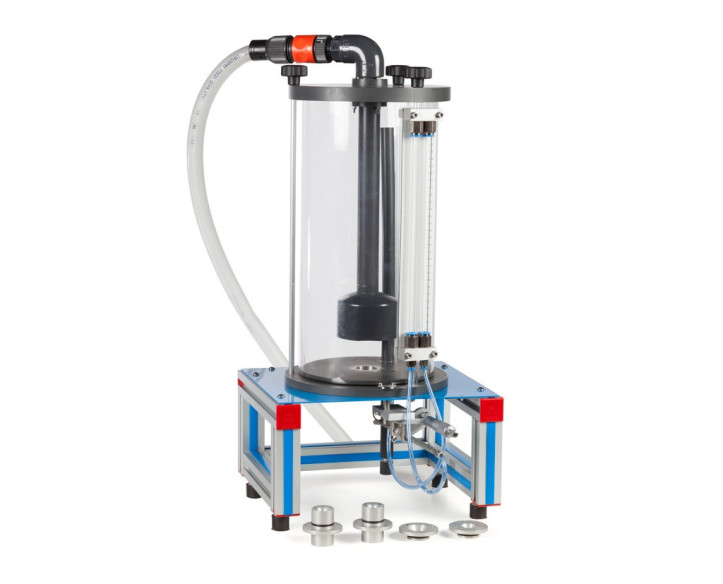

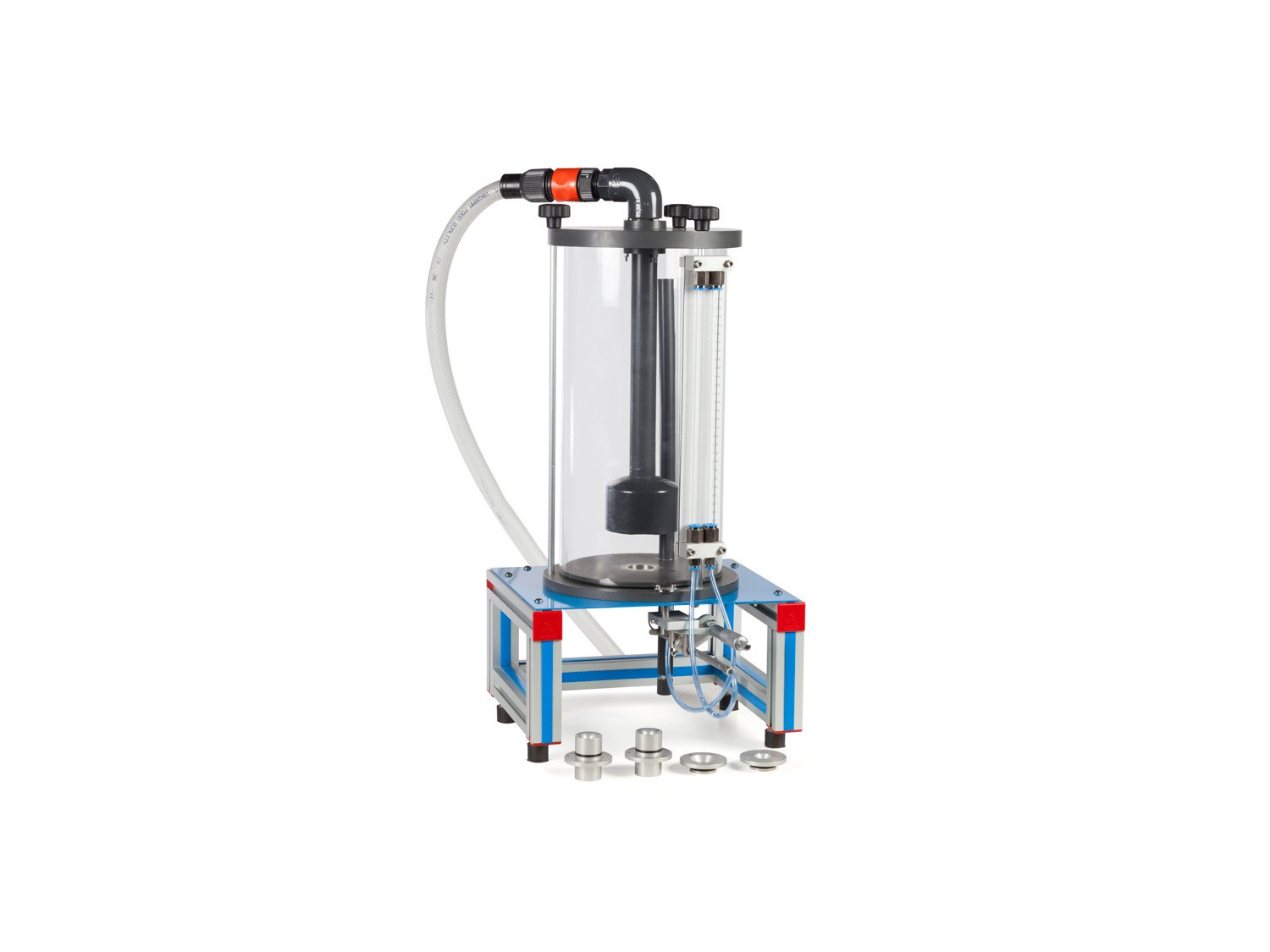

Este equipo consta de un depósito cilíndrico transparente que se alimenta por la parte superior desde el Banco Hidráulico (FME00) ó el Grupo de Alimentación Hidráulica Básico (FME00/B). El agua fluye a través de una boquilla intercambiable (se suministra un juego de 5 boquillas que representan orificios de distintas características), situada en el centro de la base. La vena líquida fluyente pasa directamente al depósito volumétrico del Banco Hidráulico (FME00) ó del Grupo de Alimentación Hidráulica Básico (FME00/B).

Un tubo de Pitot puede colocarse en cualquier punto de la vena fluyente para determinar su altura de carga total.

Un dispositivo transversal, anexo al tubo de Pitot, permite determinar el diámetro de la vena líquida fluyente.

Se puede medir la altura del tubo de Pitot y la altura total a través del orificio en un panel de dos tubos manométricos situados al lado del depósito.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Determinación del coeficiente de descarga para la tobera de pared delgada tipo Venturi.
  2. Determinación del coeficiente de velocidad para la tobera de pared delgada tipo Venturi.
  3. Determinación del coeficiente de contracción para la tobera de pared delgada tipo Venturi.
  4. Determinación del coeficiente de descarga para la tobera de pared delgada tipo diafragma.
  5. Determinación del coeficiente de velocidad para la tobera de pared delgada tipo diafragma.
  6. Determinación del coeficiente de contracción para la tobera de pared delgada tipo diafragma.
  7. Determinación del coeficiente de descarga para la tobera de pared delgada tipo coloidal.
  8. Determinación del coeficiente de velocidad para la tobera de pared delgada tipo coloidal.
  9. Determinación del coeficiente de contracción para la tobera de pared delgada tipo coloidal.
  10. Determinación del coeficiente de descarga para la tobera de pared gruesa tipo cilíndrica.
  11. Determinaciones del coeficiente de velocidad para la tobera de pared gruesa tipo cilíndrica.
  12. Determinación del coeficiente de contracción para la tobera de pared gruesa tipo cilíndrica.
  13. Determinación del coeficiente de descarga para la tobera de pared gruesa tipo Venturi.
  14. Determinación del coeficiente de velocidad para la tobera de pared gruesa tipo Venturi.
  15. Determinación del coeficiente del contracción para la tobera de pared gruesa tipo Venturi.
