MEMT-1 Distribución de Presión Radial en un Cojinete de Deslizamiento

7.1.5.- TRIBOLOGÍA (FRICCIÓN, DESGASTE, LUBRICACIÓN) 14.1.5.- TRIBOLOGÍA (FRICCIÓN, DESGASTE, LUBRICACIÓN)
RADIAL PRESSURE DISTRIBUTION IN A JOURNAL BEARING - MEMT-1

SISTEMAS INNOVADORES

Este equipo permite visualizar la distribución de presión radial en un cojinete de deslizamiento con lubricación hidrodinámica.

Ver descripción general

Expansiones

ICAI

Software Interactivo para Enseñanza Asistida desde Computador

NOTICIAS RELACIONADAS

EDIBON y su compromiso con las Skills Europeas
EDIBON y su compromiso con las Skills Europeas
En EDIBON, estamos comprometidos con impulsar las capacidades como un pilar estratégico para la competitividad y el bienestar social de la Unión Europea. La capacitación adecuada de la ciudadanía no solo refuerza la economía, sino que también permite a las personas participar plenamente en la...
Leer más
NEW Basic Mechanics course
NEW Basic Mechanics course
Are you a teacher or do you work as an engineering researcher? EDIBON offers courses for teachers and #research staff. Take a look at the course Basic Mechanics and learn about #forces and vectors. #DiscoverEdibon #Engineering.
Leer más

Descripción General

Este equipo permite visualizar la distribución de presión radial en un cojinete de deslizamiento con lubricación hidrodinámica.

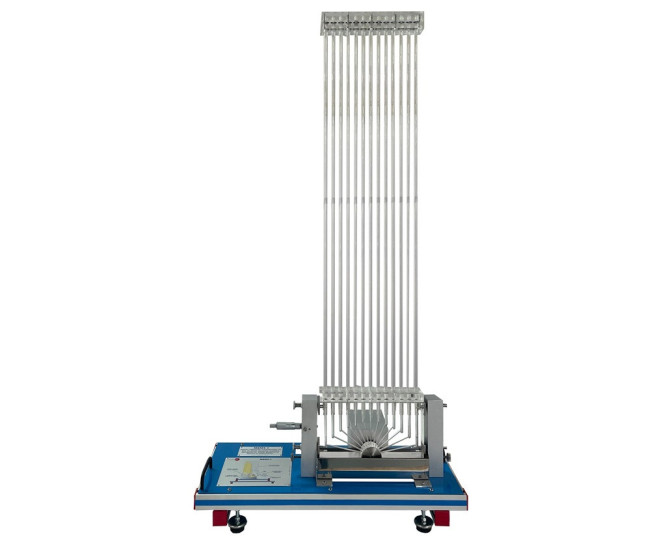

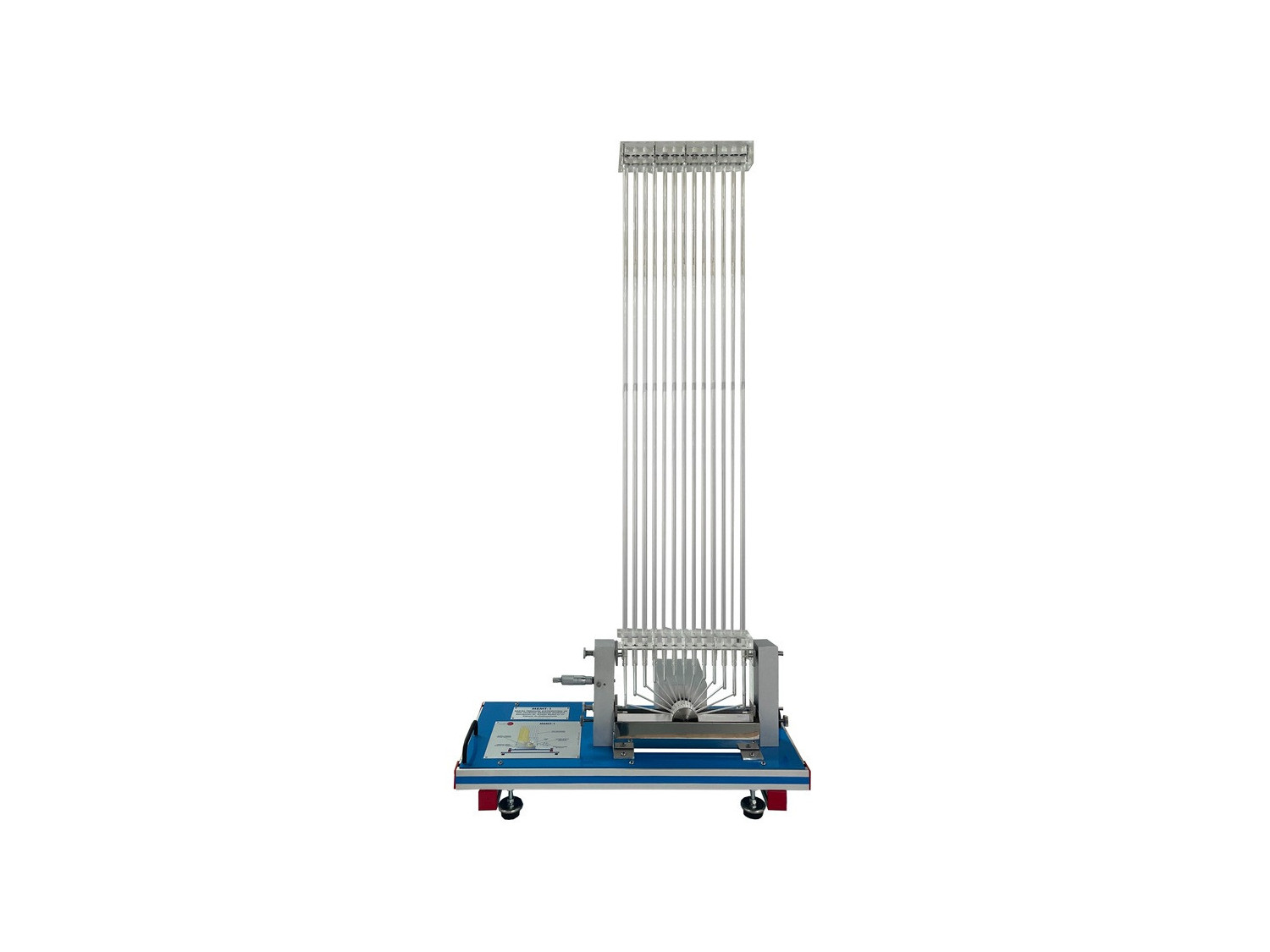

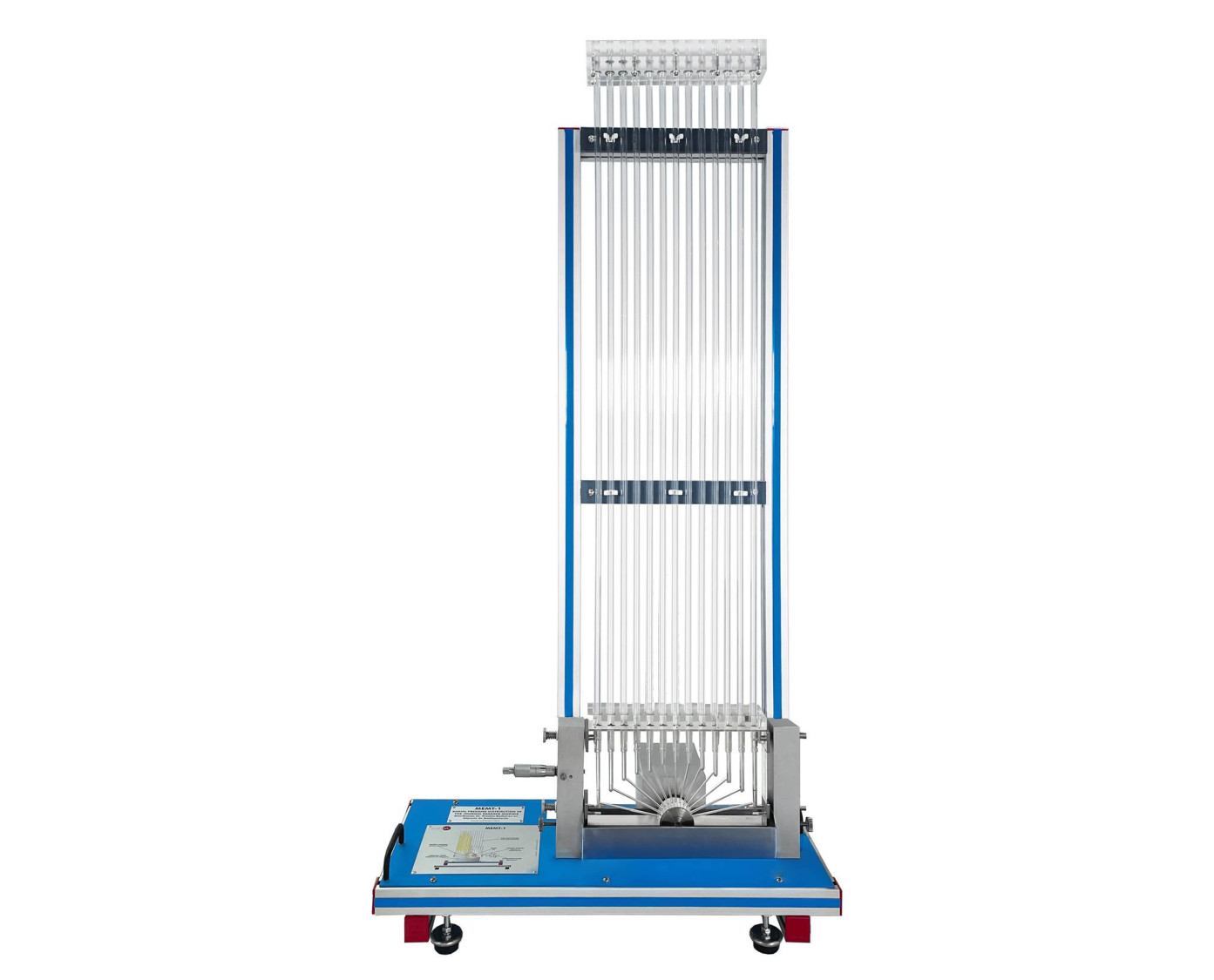

El equipo "MEMT-1" consiste en un cojinete de deslizamiento con lubricación hidrodinámica, una carcasa para el cojinete que se mueve libremente con trece tubos manométricos que permiten visualizar la distribución de presión radial del mismo.

El movimiento del cojinete de deslizamiento y la película de aceite se pueden ver a través de una carcasa de plástico transparente.

La distribución de la presión en el cojinete de deslizamiento se mide con trece tubos manométricos usando la altura de cada columna de líquido.

El ancho de la holgura se puede ajustar mediante la carcasa móvil del rodamiento con un tornillo micrométrico.

El lubricante que permite la visualización de la distribución de la presión en el cojinete de deslizamiento está contenido en un tanque. La distribución de la presión sobre el cojinete de deslizamiento se puede determinar a diferentes velocidades, cargas y anchuras de la holgura del cojinete.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Demostración y visualización de la distribución radial de presiones en un cojinete de deslizamiento con lubricación hidrodinámica.
  2. Investigación de la distribución de presiones en el cojinete de deslizamiento en función del ancho de la holgura del cojinete.
  3. Investigación de la distribución de presiones en el cojinete hidrodinámico en función de la velocidad.
  4. Estudio del límite de estabilidad en función del ancho de la holgura.
