Descripción General

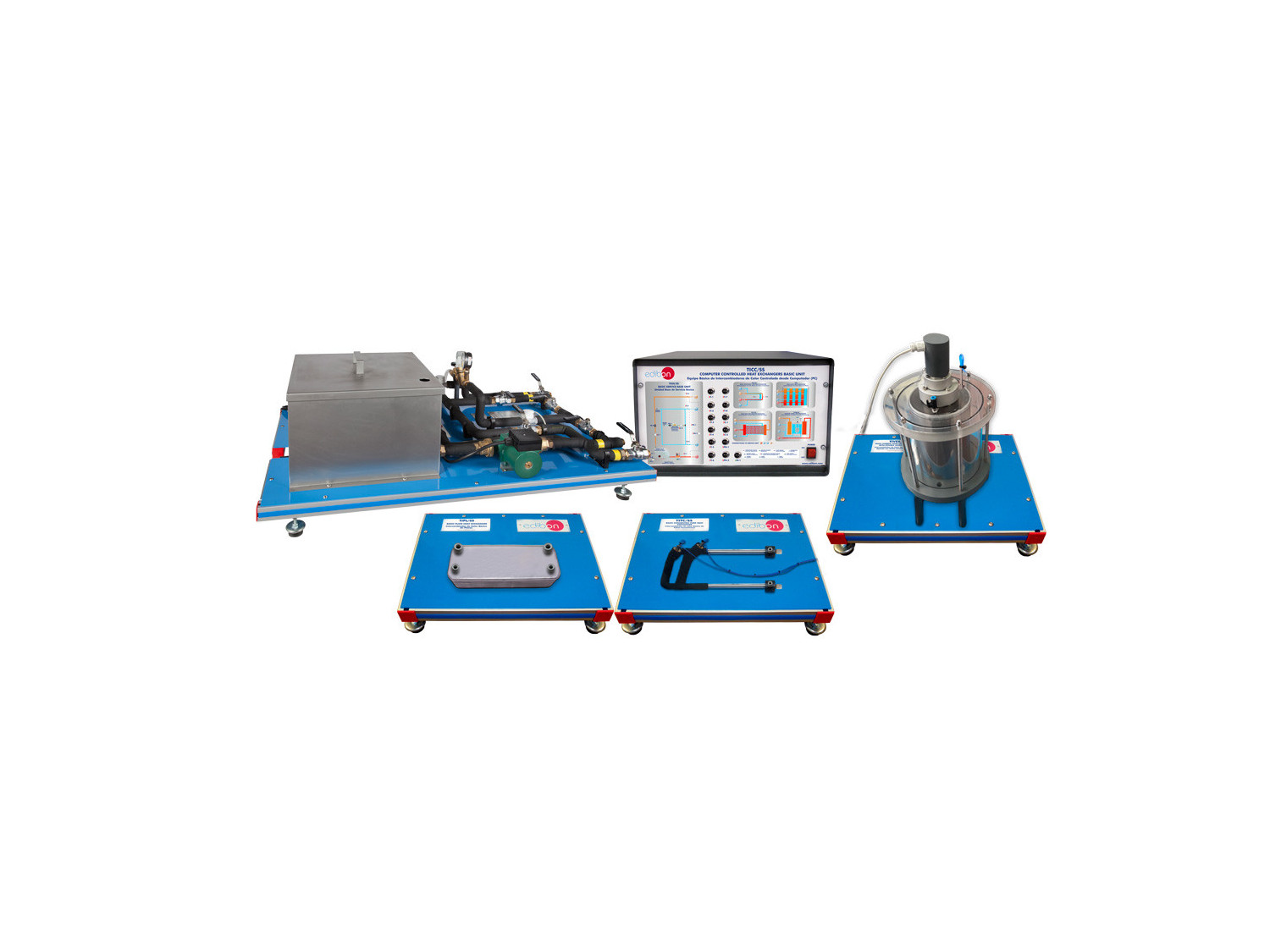

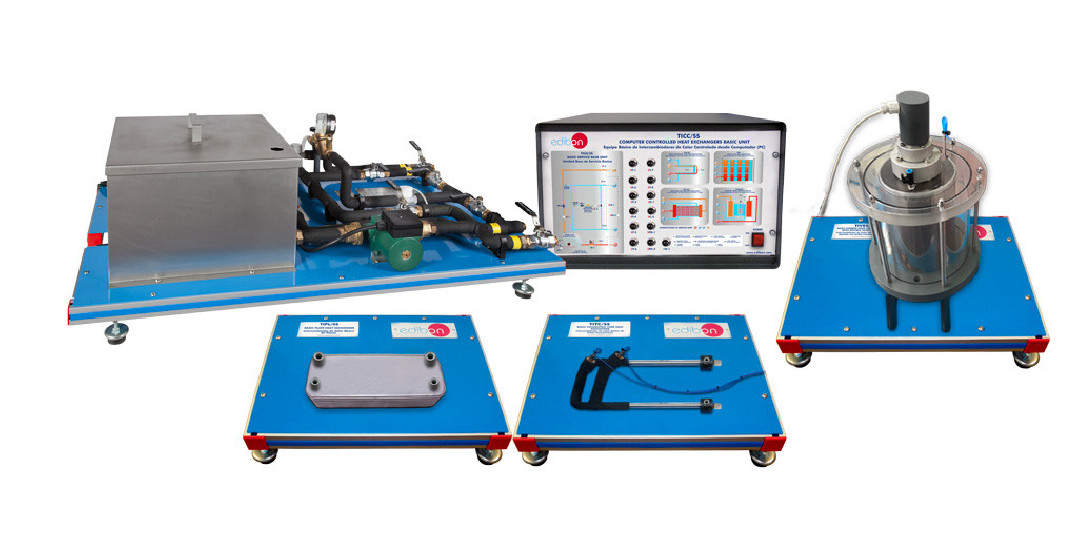

El Equipo Básico de Intercambiadores de Calor Controlado desde Computador (PC) "TICC/SS" de Edibon, permite el estudio y la comparación de diferentes tipos de intercambiadores de calor en pequeña escala que pueden trabajar con flujos en serie o en contracorriente.

El montaje completo consiste en dos elementos principales, la unidad base y de servicio y un modelo de intercambiador opcional.

La Unidad Base de Servicio Básica, "TIUS/SS" es común para los Intercambiadores de Calor tipo "/SS" opcionales, y cumple las siguientes funciones:

  • Calentamiento del agua mediante un baño termostático controlado desde computador (PC).
  • Bombeo del agua caliente.
  • Regulación y medida de los caudales de agua fría y agua caliente.
  • Medidas de las temperaturas de entrada y salida del agua fría y caliente.
  • Medida de la pérdida de carga en el intercambiador.

Para la alimentación de agua fría se utiliza agua de red o el elemento recomendado, Equipo de Recirculación de Agua de Enfriamiento "TERA".

Accesorios

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

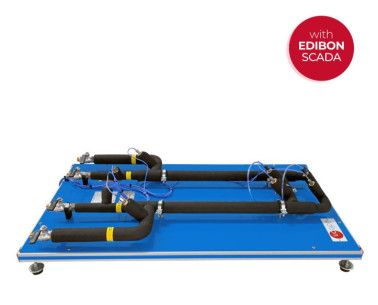

Prácticas a realizar con el Intercambiador de Calor de Tubos Concéntricos (TITC/SS):

  1. Balance global de energía en el intercambiador y estudio de las pérdidas.
  2. Determinación de la eficiencia del intercambiador. Método NTU.
  3. Estudio de la transferencia de calor en condiciones de flujo contracorriente y en condiciones de flujo paralelo.
  4. Influencia del caudal en la transferencia de calor. Cálculo del número de Reynolds.
  5. Estudio de la pérdida de carga en el intercambiador.
  6. Sistema de control: Calibración de los sensores de temperatura.
  7. Sistema de control: Calibración de los sensores de caudal.

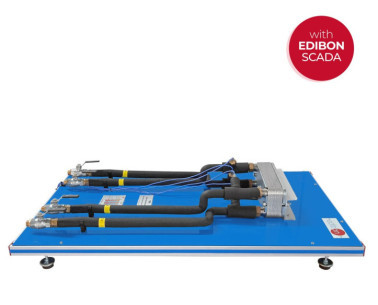

Prácticas a realizar con el Intercambiador de Calor Básico de Placas (TIPL/SS):

  1. Balance global de energía en el intercambiador y estudio de pérdidas.
  2. Determinación de la eficiencia del intercambiador. Método NTU.
  3. Estudio de la transferencia de calor en condiciones de flujo contracorriente y en condiciones de flujo paralelo.
  4. Influencia del caudal en la transferencia de calor. Cálculo del número de Reynolds.
  5. Estudio de la pérdida de carga en el intercambiador.
  6. Sistema de control: Calibración de los sensores de temperatura.
  7. Sistema de control: Calibración de los sensores de caudal.

Prácticas a realizar con el Intercambiador de Calor Básico de Carcasa y Tubo (TICT/SS):

  1. Balance global de energía en el intercambiador y estudio de pérdidas.
  2. Determinación de la eficiencia del intercambiador. Método NTU.
  3. Estudio de la transferencia de calor en condiciones de flujo contracorriente y en condiciones de flujo paralelo.
  4. Influencia del caudal en la transferencia de calor. Cálculo del número de Reynolds.
  5. Estudio de la pérdida de carga en el intercambiador.
  6. Sistema de control: Calibración de los sensores de temperatura.
  7. Sistema de control: Calibración de los sensores de caudal.

Prácticas a realizar con el Intercambiador de Calor Básico de Tanque Agitado con Doble Camisa y Serpentín (TIVES/SS):

  1. Balance global de energía de energía en el intercambiador de tanque agitado con doble camisa.
  2. Balance global de energía de energía en el intercambiador de tanque agitado con serpentín.
  3. Determinación de la eficiencia del intercambiador. Método NTU.
  4. Influencia del caudal en la transferencia de calor. Cálculo del número de Reynolds.
  5. Influencia de la agitación en la vasija sobre la transferencia de calor en operación por lotes.
  6. Influencia del volumen de agua en la vasija sobre la transferencia de calor en operación por lotes.
  7. Estudio de la pérdida de carga en el intercambiador.
  8. Sistema de control: Calibración de los sensores de temperatura.
  9. Sistema de control: Calibración de los sensores de caudal.
Ver más

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

Posibilidades prácticas adicionales:

  1. Estudio de la histéresis del sensor de caudal.

Otras posibilidades que pueden realizarse con este equipo:

  1. Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
  2. Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
  3. El Sistema de Control desde Computador con SCADA y Control PID permiten una simulación industrial real.
  4. Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
  5. Este equipo puede usarse para realizar investigación aplicada.
  6. Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
  7. Control del proceso del equipo TICC/SS a través de la interface de control, sin el computador.
  8. Visualización de todos los valores de los sensores usados en el proceso del equipo TICC/SS.
  9. Usando PLC-PI pueden realizarse adicionalmente 19 ejercicios más.
  10. El usuario puede realizar otros ejercicios diseñados por él mismo.
