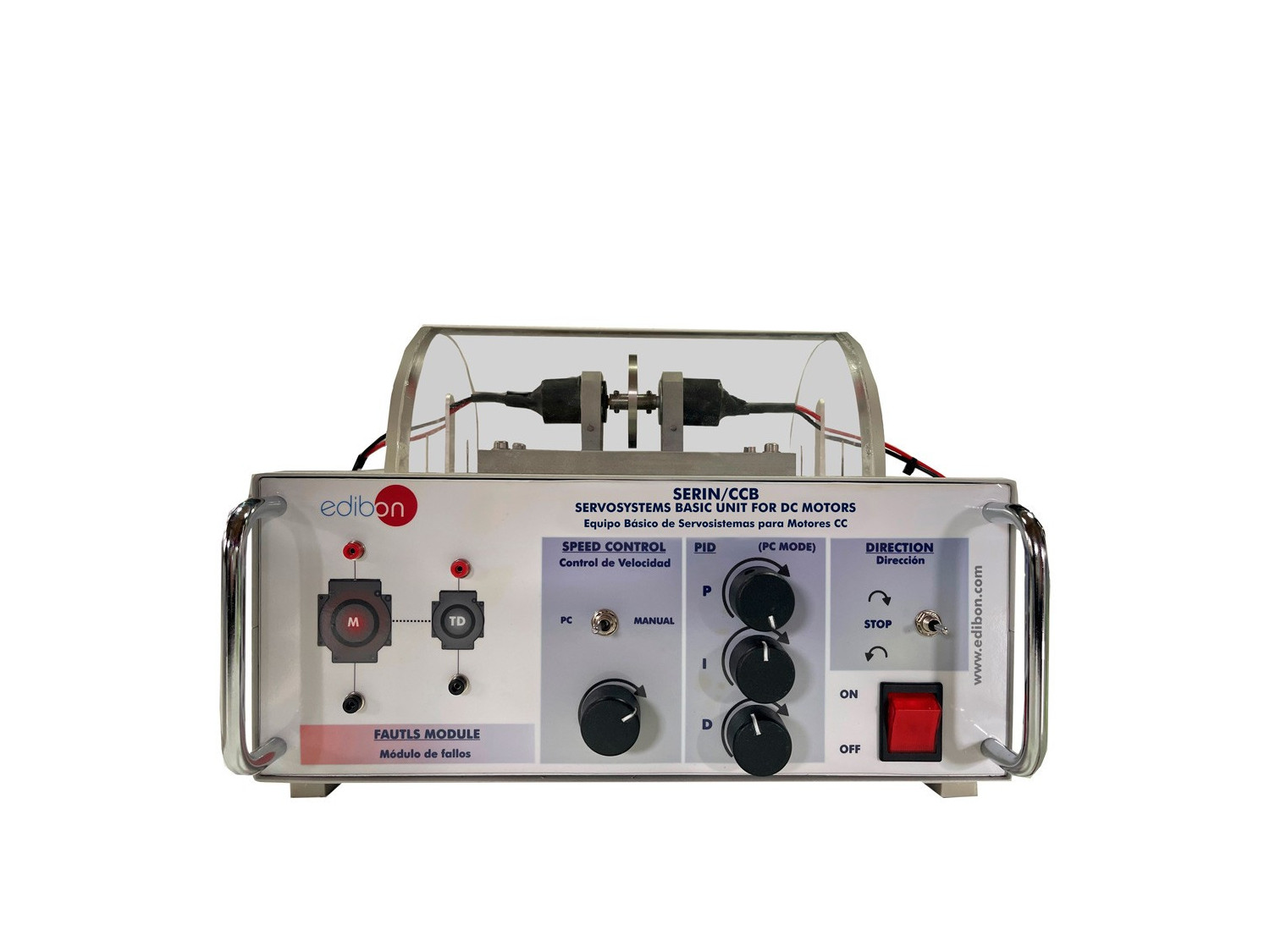

SERIN/CCB Equipo Básico de Servosistemas para Motores CC
SISTEMAS INNOVADORES
El Equipo Básico de Servosistemas para Motores CC, "SERIN/CCB", se trata de un equipo para el estudio de servosistemas de pequeña potencia. Es un entrenador de control de velocidad de motores de corriente continua de pequeña potencia que incorpora un simulador de averías.
Expansiones
NOTICIAS RELACIONADAS
Descripción General
El Equipo Básico de Servosistemas para Motores CC, "SERIN/CCB", se trata de un equipo para el estudio de servosistemas de pequeña potencia. Es un entrenador de control de velocidad de motores de corriente continua de pequeña potencia que incorpora un simulador de averías.
Este equipo es una versión básica del Equipo de Servosistemas Industriales (motores de CC) Avanzado, Controlado desde Computador (PC), "SERIN/CC", siendo aconsejado para el estudio introductorio a los sistemas de control en lazo abierto y cerrado.
El equipo se compone de unidad electromecánica con motor DC y tacómetro, acoplados mediante volante de inercia, montados sobre caja de acero donde se contiene la etapa de potencia y la tarjeta de adquisición y control, así como de un software de control y supervisión.
Este conjunto permite control en lazo abierto y cerrado, generación y control de consigna, generador de rampa, amplificador de error proporcional y PID, limitador de corriente, modulador PWM, control de inversión de giro, control de parada y arranque, control de freno y simulador de averías, que permite introducir un considerable numero de disfunciones para que los alumnos diagnostiquen su naturaleza y localicen la causa, sin riesgo de que provoquen averías en el equipo.
El control de la unidad puede realizarse de forma manual, sobre el propio equipo, de forma básica o de una manera avanzada mediante el software de control SCADA, este ultimo puede realizar dos tipos de control que son: Control en Lazo Abierto y Control en Lazo Cerrado.

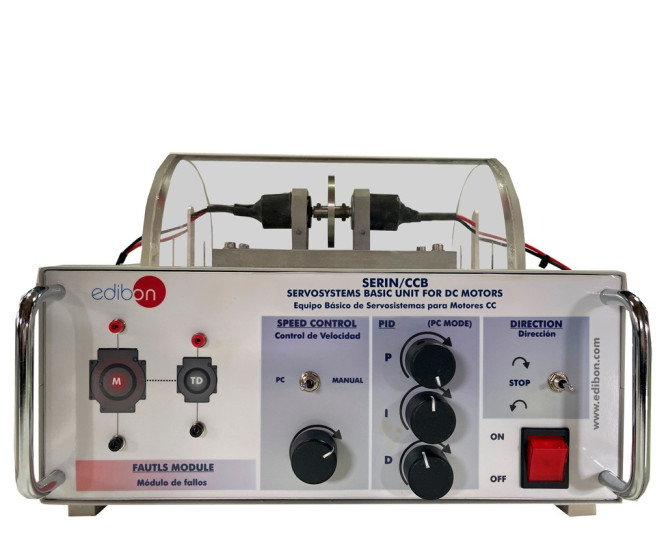

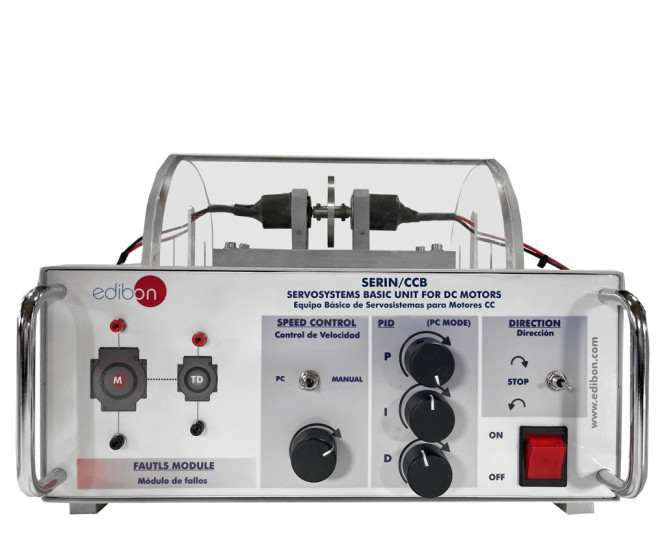

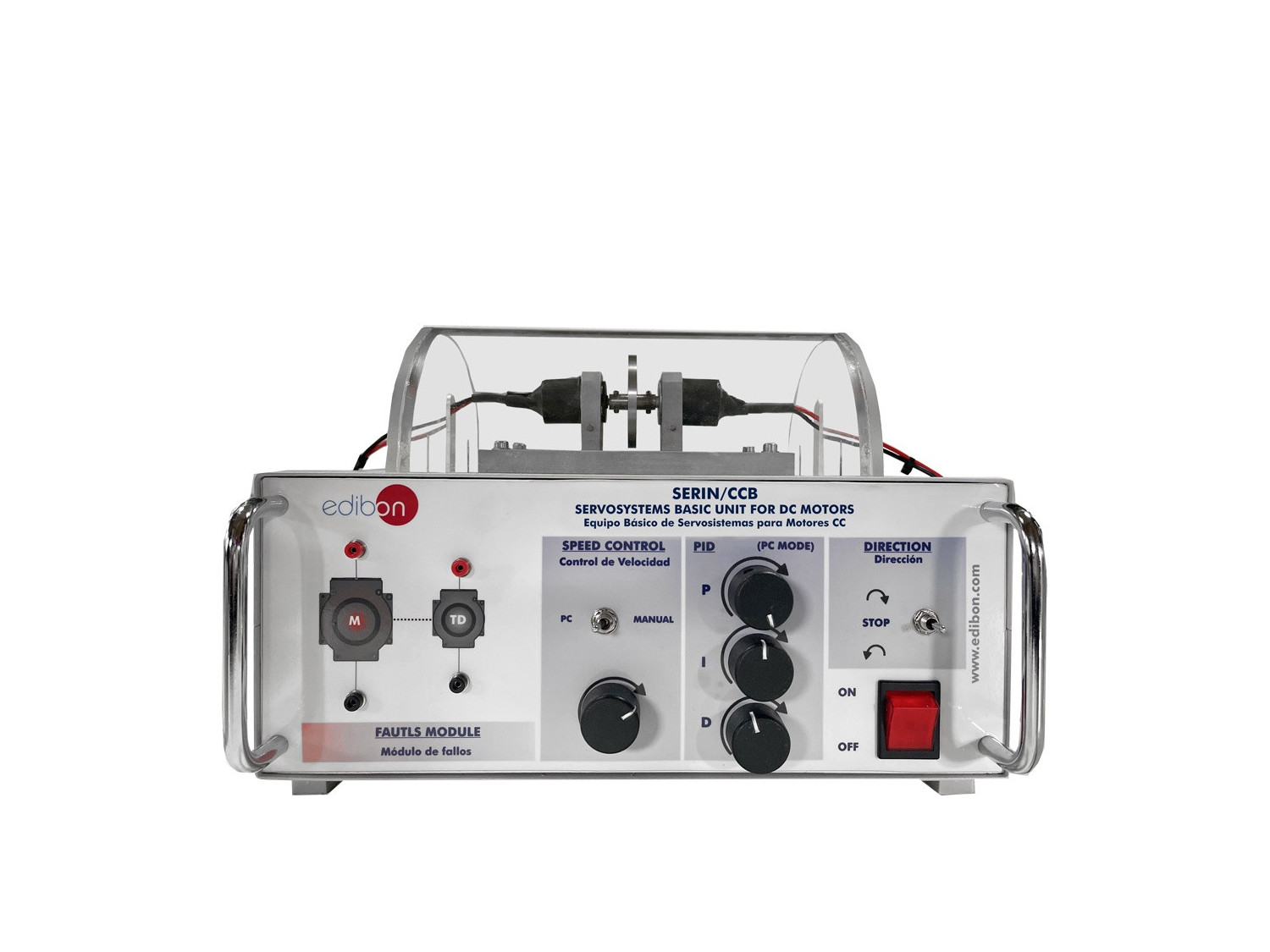

La unidad base consta de cuatro partes diferenciadas que podemos ver en la carátula de la misma:
- Zona de conexionado para motor corriente continua y tacómetro.
- Control de velocidad manual o desde PC. En esta zona existe un interruptor tipo palanca para seleccionar el tipo de control.
- Zona PID. En esta zona podremos manipular mediante tres potenciómetros el valor de las constantes que participan en un PID, constante proporcional, Integrativa y Derivativa.
- Esta funcionalidad solo está disponible para modo PC, es decir, el interruptor de palanca del control de velocidad debe estar en modo PC.
- Zona de control de giro y parada. Nos permite cambiar el sentido de giro y parar el motor.
Circuitos integrados sencillos para poder analizar de modo independiente cada etapa funcional.
Componentes a la vista y con hembrillas de 2 mm. Para la medida de tensiones y señales.
El control se hace mediante impulsos PWM y la etapa de potencia esta configurada con transistores MOSFET.
EJERCICIOS Y PRÁCTICAS GUIADAS
EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL
- Realización de un control en lazo abierto y ver la respuesta que presenta el equipo.
- Demostración del funcionamiento de una rampa de frenado.
- Funcionamiento de un modulador PWM y la repuesta del sistema ante dicha señal.
- Funcionamiento de un control de lazo cerrado o realimentado mediante un control proporcional (P).
- Funcionamiento de un control de lazo cerrado o realimentado mediante un control derivativo (D).
- Funcionamiento de un control de lazo cerrado o realimentado mediante un controlador proporcional integrativo (PI).
- Funcionamiento de un control de lazo cerrado o realimentado mediante un controlador proporcional derivativo (PD).
- Conseguir un sistema sobreamortiguado empleando un sistema de lazo cerrado.
- Conseguir un sistema críticamente amortiguado mediante un lazo cerrado PID.
- La inestabilidad, una característica de los sistemas de lazo cerrado que deberemos evitar al diseñarlos.
- Estabilización del sistema de la práctica anterior.
- Simulación de fallos:
- Fallo 1: Con este fallo a la señal de realimentada procedente de la tacodinamo no se le calcula el valor absoluto antes de ser restada a la señal de referencia, por tanto el error obtenido, para uno de los sentidos, es erróneo valga la redundancia.
- Fallo 2: Bajo este fallo la constante proporcional aplicada al control PID será dividida entre 10 sin que el usuario lo pueda advertir más que por el efecto provocado en el control.
- Fallo 3: Bajo este fallo la constante integrativa aplicada al control PID será dividida entre 10 sin que el usuario lo pueda advertir más que por el efecto provocado en el control.
- Fallo 4: Bajo este fallo la constante derivativa aplicada al control PID será dividida entre 10 sin que el usuario lo pueda advertir más que por el efecto provocado en el control.
- Fallo 5: Este fallo falsea la señal de la tacodinamo, haciendo creer al control PID que la velocidad es diez veces inferior a la real.
Ninguno de estos fallos es excluyente, por lo que se pueden aplicar individualmente o una combinación de los mismos.
MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO
- El usuario puede realizar otros ejercicios diseñados por él mismo.
EQUIPOS SIMILARES DISPONIBLES
6.1.2.2.- ELECTRÓNICA DE POTENCIA Y ELECTRÓNICA INDUSTRIAL
SERIN/CC
El Equipo de Servosistemas Industriales (motores de CC) Avanzado, Controlado desde Computador (PC), "SERIN/CC", permite realizar diferentes prácticas relacionadas con los servomotores. El equipo tiene diferentes módulos para desarrollar diferentes...
6.1.2.2.- ELECTRÓNICA DE POTENCIA Y ELECTRÓNICA INDUSTRIAL

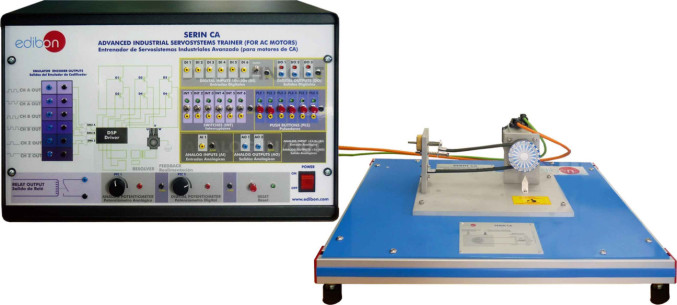

SERIN/CA
Equipo de Servosistemas Industriales (motores de CA) Avanzado, Controlado desde Computador (PC)
El entrenador "SERIN/CA" consta de una caja-interface de control conectada a un motor trifásico y a un computador (PC) (computador no incluido). La interface de control tiene un resolver para motores trifásicos que controla la velocidad, la...
6.1.2.2.- ELECTRÓNICA DE POTENCIA Y ELECTRÓNICA INDUSTRIAL

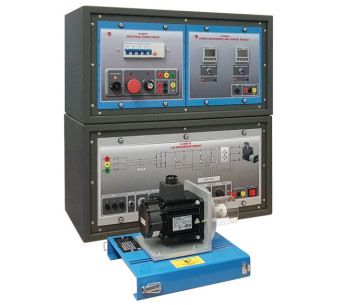

AEL-SERIN/CA-1KW
Aplicación de Servomotor Industrial de CA de 1 kW
La Aplicación de Servomotor Industrial de CA de 1 kW, "AEL-SERIN/CA-1KW", ha sido diseñada para estudiar el funcionamiento y control de servomotores industriales. El "AEL-SERIN/CA-1KW" permite al usuario adquirir conocimientos y experiencia en el...
EQUIPOS COMPLEMENTARIOS
6.1.2.2.- ELECTRÓNICA DE POTENCIA Y ELECTRÓNICA INDUSTRIAL
TECNEL
Equipo para el estudio de Electrónica de Potencia (con IGBTS), Controlado desde Computador (PC)
El Equipo para el Estudio de Electrónica de Potencia (con IGBTS), Controlado desde Computador (PC), "TECNEL", es un Equipo con Sistema de Control desde Computador y Adquisición de Datos diseñado para estudiar Electrónica de Potencia. Permite a los...
6.1.2.2.- ELECTRÓNICA DE POTENCIA Y ELECTRÓNICA INDUSTRIAL

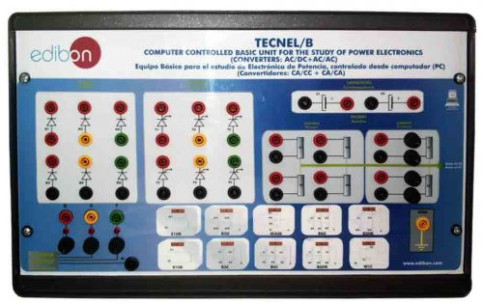

TECNEL/B
Equipo Básico para el Estudio de Electrónica de Potencia (no IGBTS), Controlado desde Computador (PC) (Convertidores: CA/CC+CA/CA)
El Equipo Básico para el Estudio de Electrónica de Potencia (no IGBTS), Controlado desde Computador (PC) (Convertidores: CA/CC+CA/ CA), "TECNEL/B", es un Equipo con Sistema de Control desde Computador y Adquisición de Datos diseñado para estudiar...
6.1.2.2.- ELECTRÓNICA DE POTENCIA Y ELECTRÓNICA INDUSTRIAL
SERIN/CC
Equipo de Servosistemas Industriales (motores de CC) Avanzado, Controlado desde Computador (PC)
El Equipo de Servosistemas Industriales (motores de CC) Avanzado, Controlado desde Computador (PC), "SERIN/CC", permite realizar diferentes prácticas relacionadas con los servomotores. El equipo tiene diferentes módulos para desarrollar diferentes...
6.1.2.2.- ELECTRÓNICA DE POTENCIA Y ELECTRÓNICA INDUSTRIAL
SERIN/CA
Equipo de Servosistemas Industriales (motores de CA) Avanzado, Controlado desde Computador (PC)
El entrenador "SERIN/CA" consta de una caja-interface de control conectada a un motor trifásico y a un computador (PC) (computador no incluido). La interface de control tiene un resolver para motores trifásicos que controla la velocidad, la...
5.3.3.- ENERGÍA EÓLICA
AEL-WPP
Aplicación de Centrales Eólicas con Generador de Inducción Doblemente Alimentado, Controlada desde Computador (PC)
La Aplicación de Centrales Eólicas con Generador de Inducción Doblemente Alimentado, "AEL-WPP", se utiliza para investigar el diseño y funcionamiento de las centrales eólicas modernas. El "AEL-WPP" consiste en un motor principal que impulsa un...
5.3.3.- ENERGÍA EÓLICA

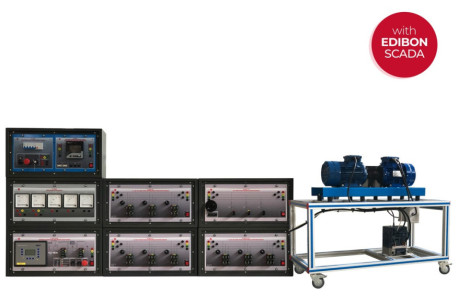

AEL-WPPIC
Aplicación de Plantas de Potencia Eólicas con Generador Inducción, Controlada desde Computador (PC)
La Aplicación de Plantas de Potencia Eólicas con Generador Inducción, Controlado desde Computador (PC), "AEL-WPPIC", ha sido diseñada por EDIBON para el estudio de las principales características y el comportamiento de los generadores de inducción...
5.3.3.- ENERGÍA EÓLICA

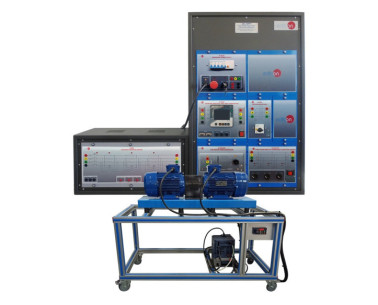

AEL-WPPI
Aplicación de Centrales Eólicas con Generador de Inducción
La Aplicación de Centrales Eólicas con Generador de Inducción, "AEL-WPPI", ha sido diseñada por EDIBON para estudiar el comportamiento de los aerogeneradores con generadores de inducción trifásicos de jaula de ardilla que inyectan potencia en la...
2.4.3.- ELECTRÓNICA DE POTENCIA

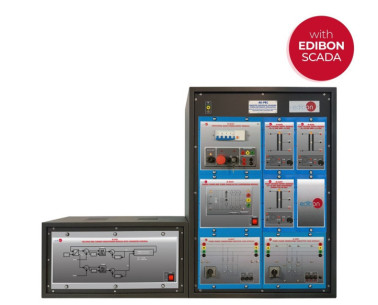

AE-PEC
