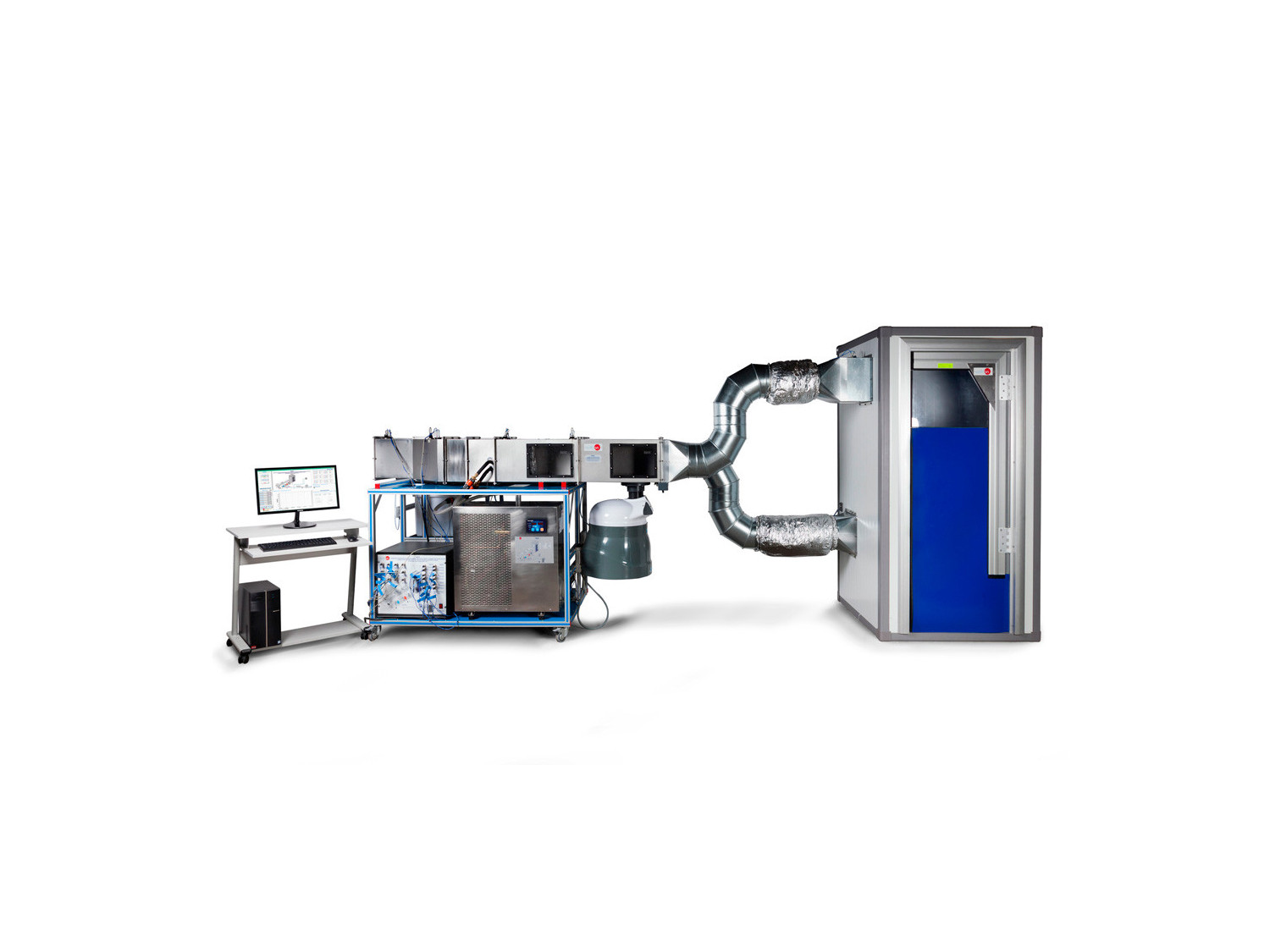

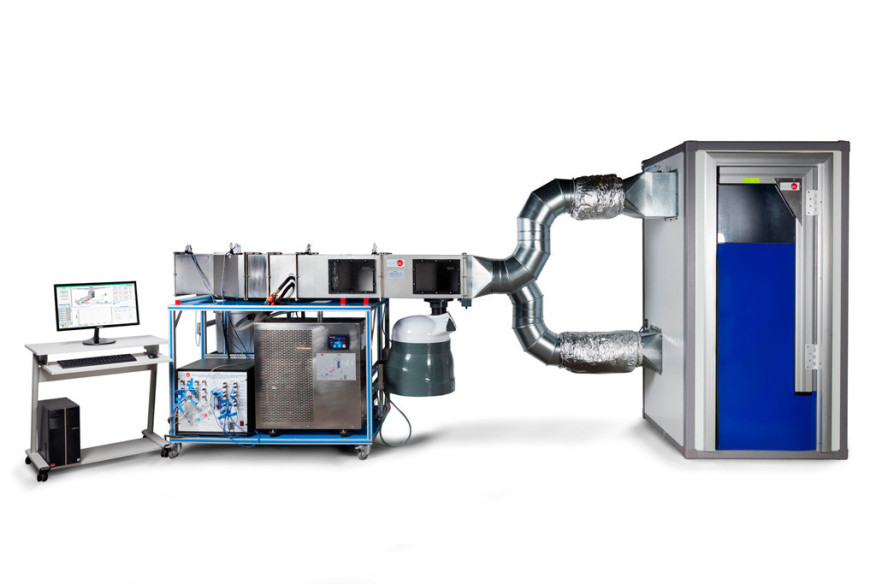

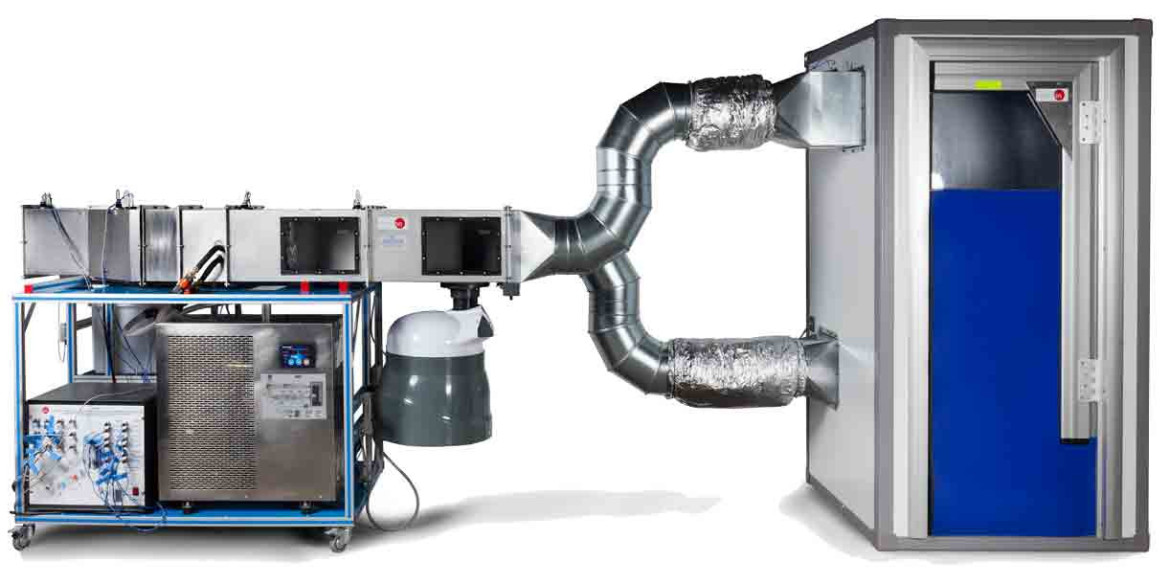

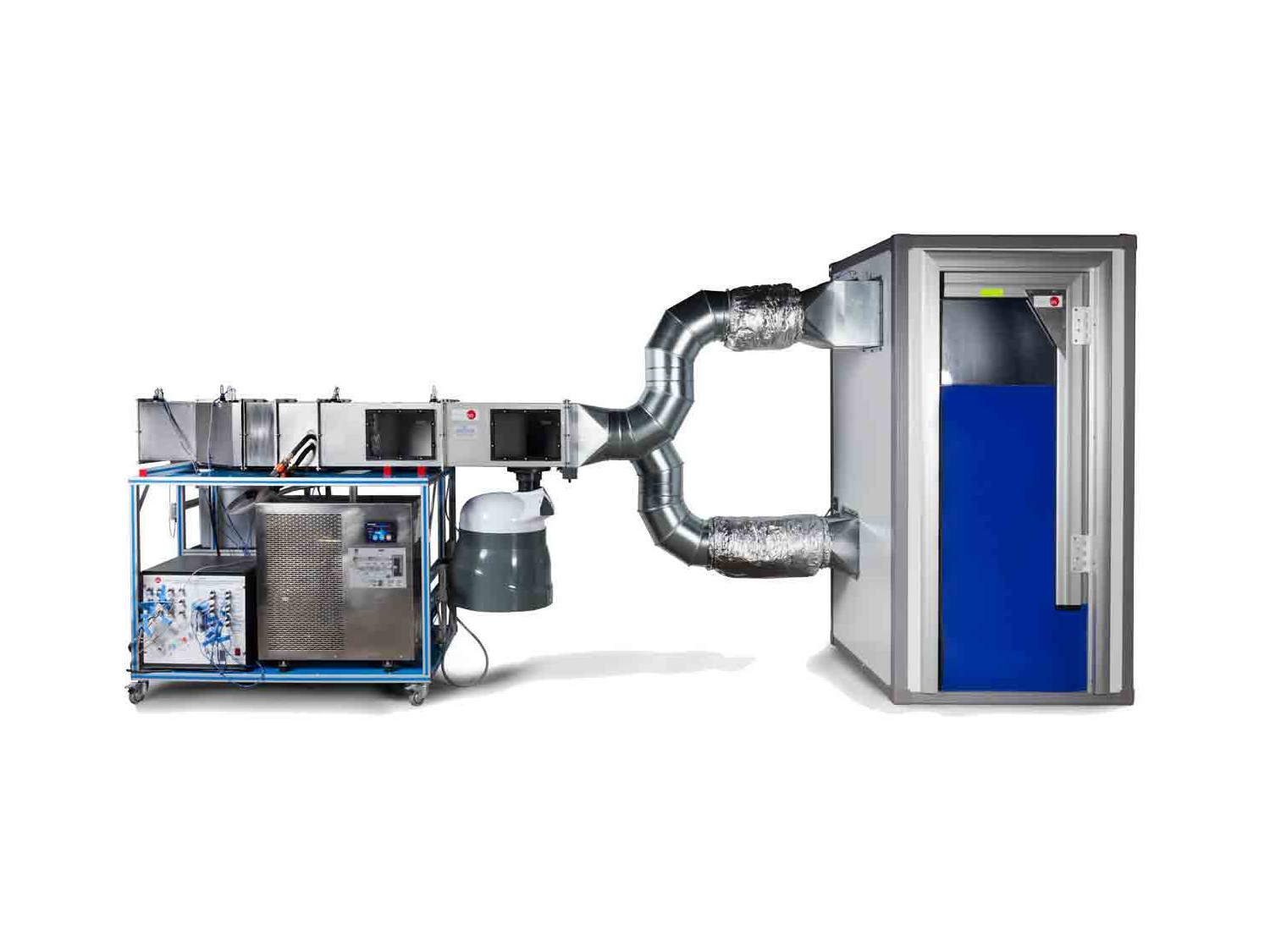

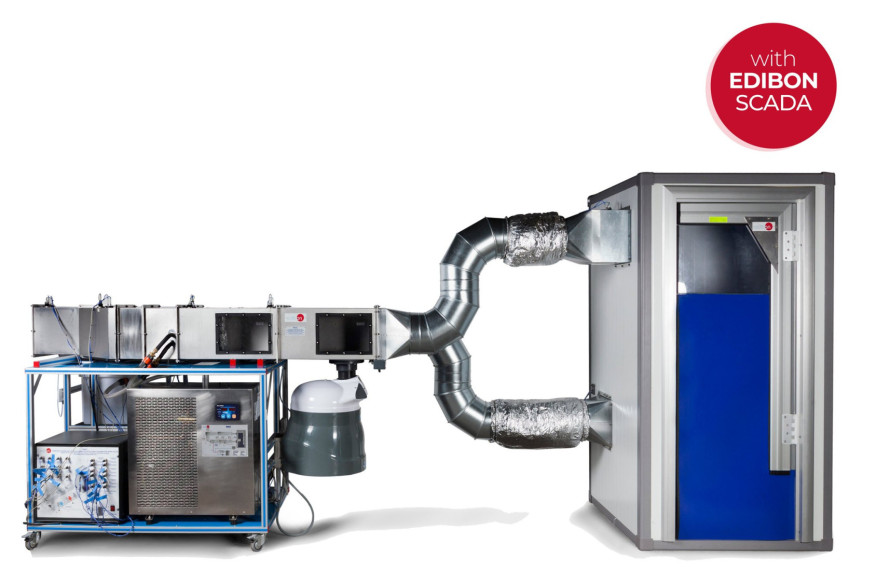

El Equipo de Aire Acondicionado con Cámara Climática y Enfriador de Agua, Controlado desde Computador (PC), "TACC", consiste en una instalación de aire acondicionado real con cámara climática apropiada para la estancia de personas y posibilita el estudio de la influencia de los diversos modos de operación de la instalación sobre su propia sensación de bienestar.
Está constituido fundamentalmente por un túnel de sección cuadrada de acero inoxidable en el que hay instaladas ventanas que permiten visualizar el proceso en el interior.
En un extremo, incorpora un ventilador de velocidad variable controlado desde computador (PC) que introduce el aire en el conducto.
Una vez impulsado, el aire atraviesa un intercambiador de calor (aire-agua) para enfriar el aire, aumentando así su humedad relativa hasta alcanzar el punto de rocío y permitir eliminar parcialmente el contenido de agua presente en el mismo. En la parte inferior de la unidad se dispone de un enfriador de agua controlado desde computador (PC), un depósito de agua y una bomba de circulación que impulsará el agua fría generada a través del intercambiador de calor ganando ésta el calor cedido por el aire. Se disponen de sensores de temperatura y de caudal que nos permiten realizar balances de energía y cuantificar la capacidad de enfriamiento en el intercambiador de calor y en el enfriador de agua.
Posteriormente, el aire pasa por una resistencia eléctrica de calentamiento controlada desde computador (PC) para ajustar la temperatura del aire y disminuir la humedad relativa hasta los valores deseados.
Por último, el aire atraviesa un humidificador controlado desde computador (PC) permitiendo un aumento del contenido de agua en el aire.

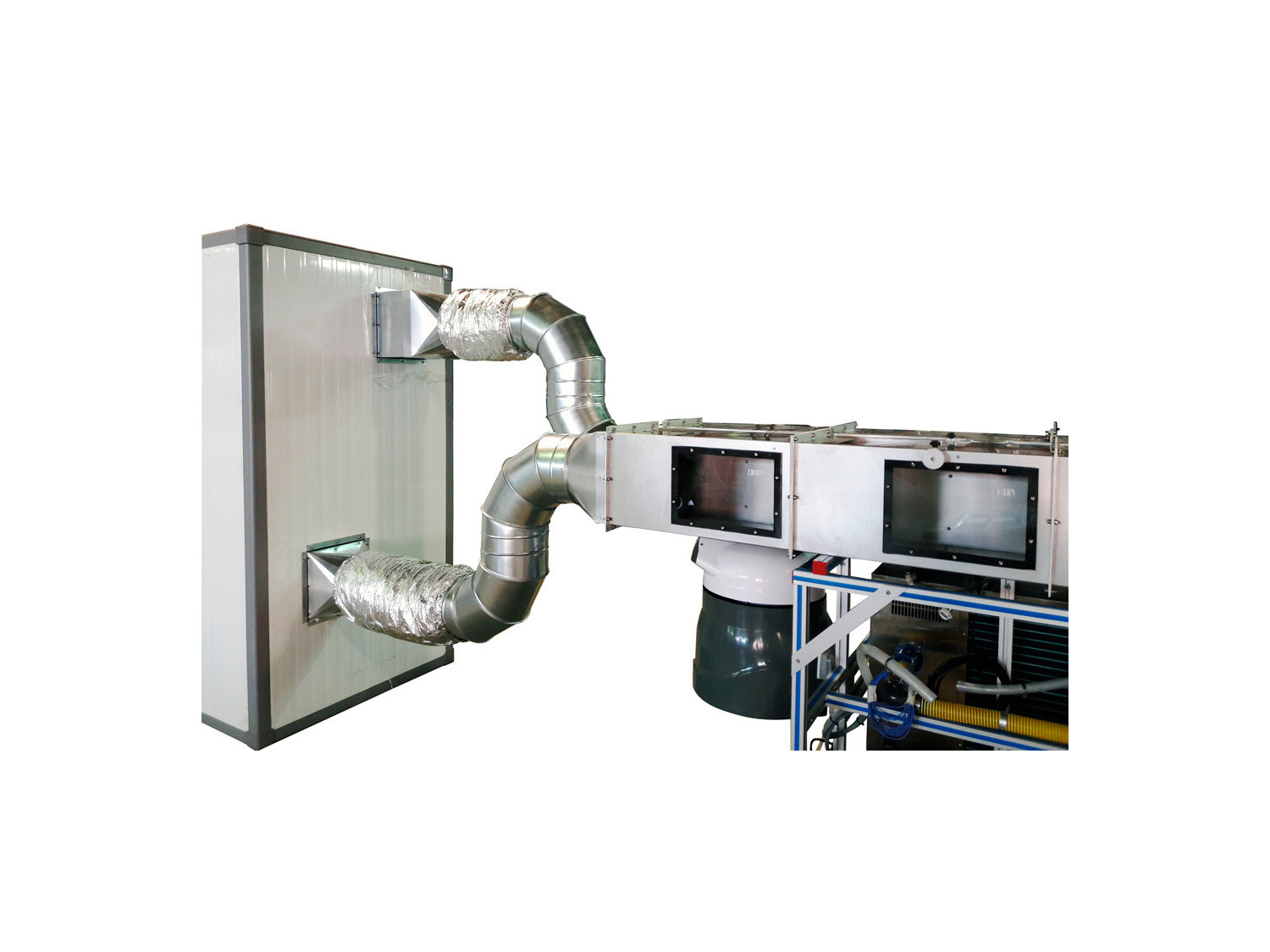

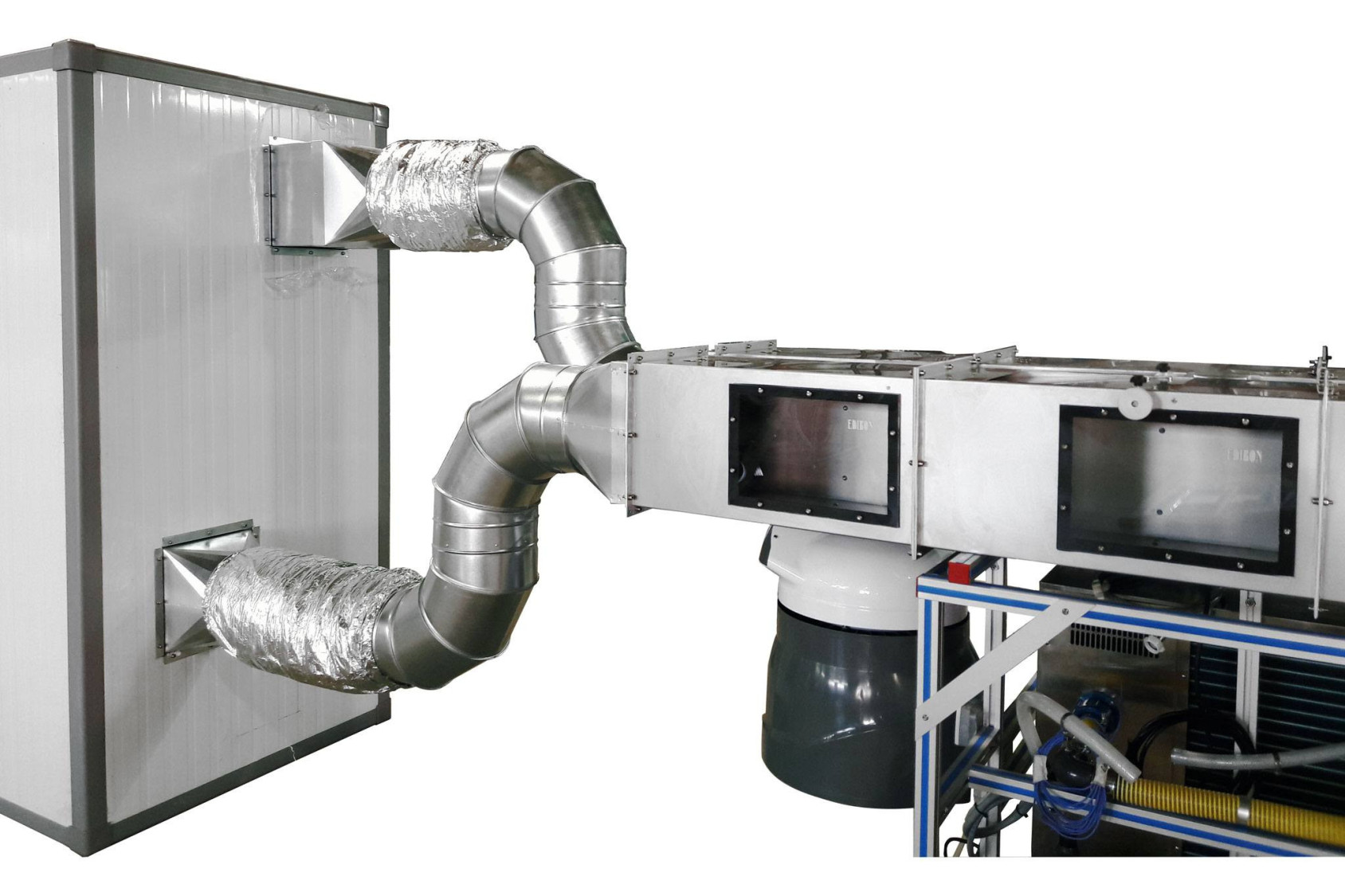

El aire saliente del conducto pasa a una cámara climática adecuada para la estancia de personas, donde se puede comprobar la propia sensación de bienestar, en función de los parámetros establecidos.
Una vez sale de la cámara el aire puede ser recirculado de vuelta al conducto de aire acondicionado mediante una compuerta regulable que permite el trabajo con servicio de aire exterior o con aire de recirculación, pudiéndose conocer ambos caudales mediante dos sensores de caudal de aire.

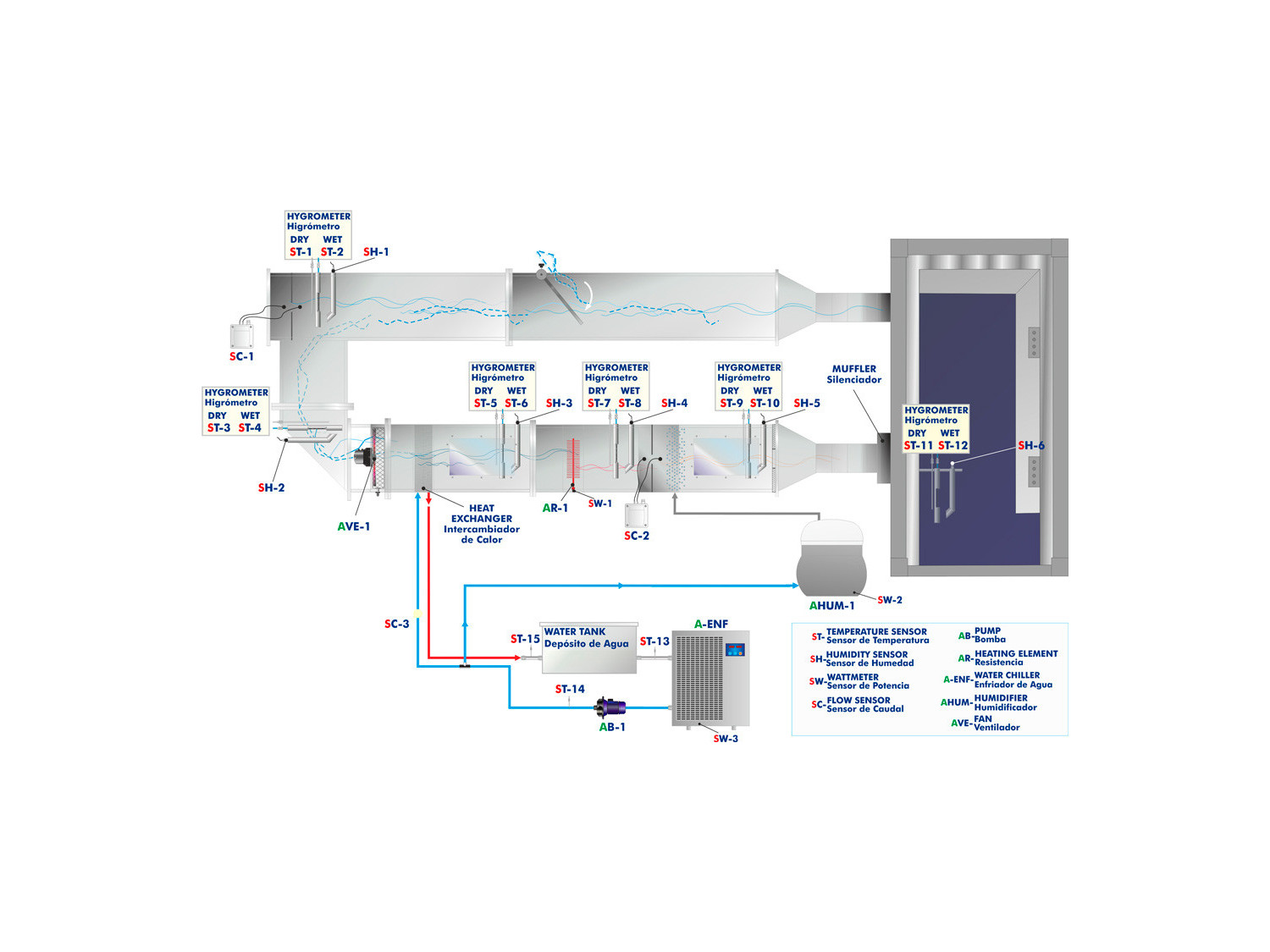

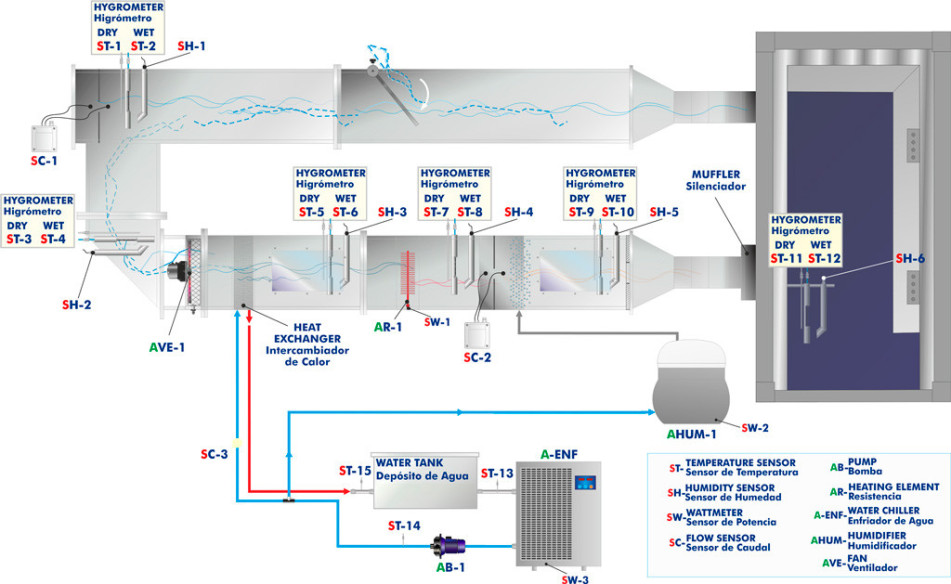

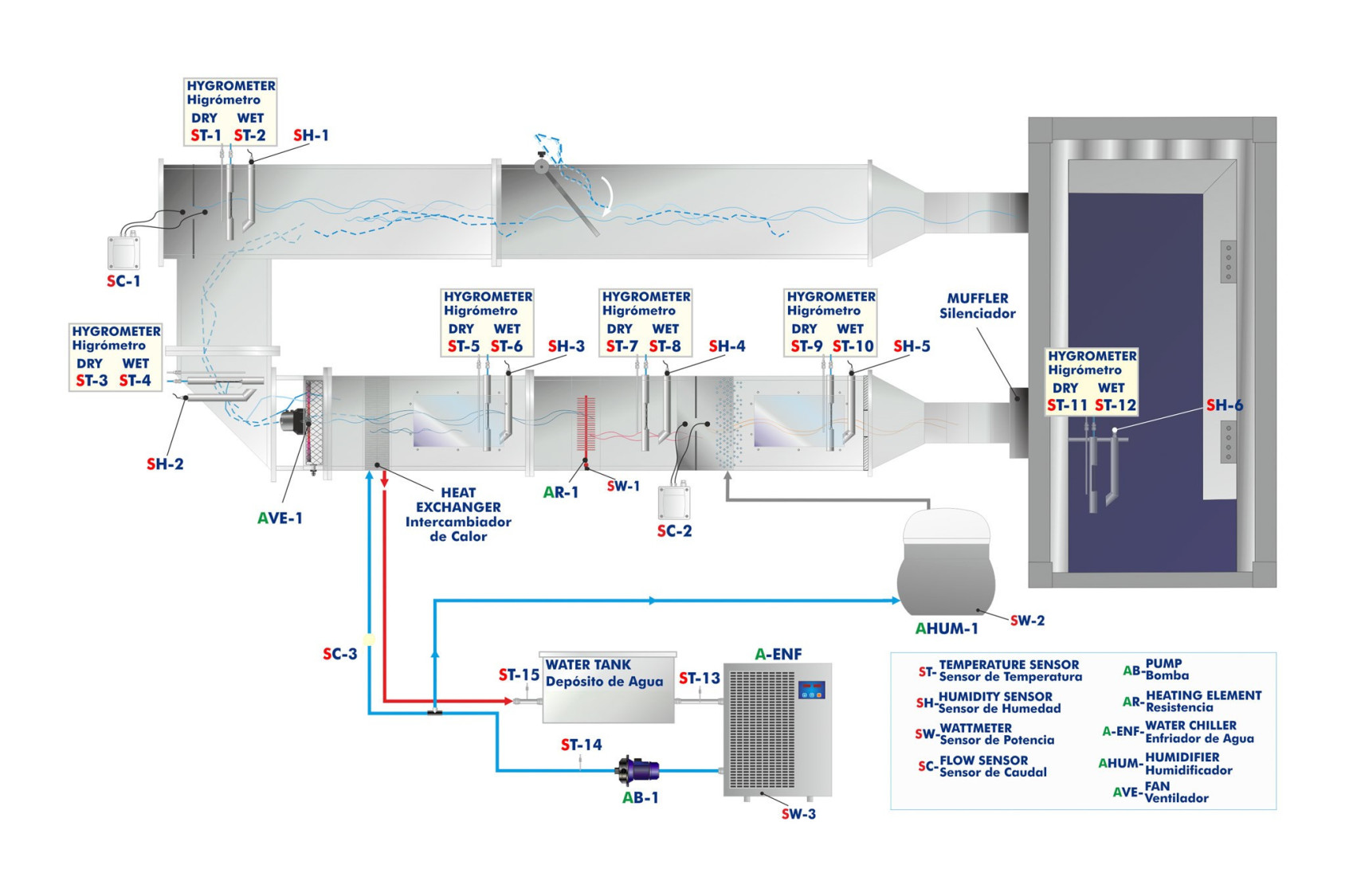

Para el control y observación de las variables temperatura y humedad, el equipo dispone de 6 puntos estratégicos de medida (5 a lo largo del túnel y uno en la cámara climática) constituidos por un higrómetro y un sensor de humedad para contrastar las medidas obtenidas. Los higrómetros están formados por dos sensores de temperatura (bulbo húmedo y seco).

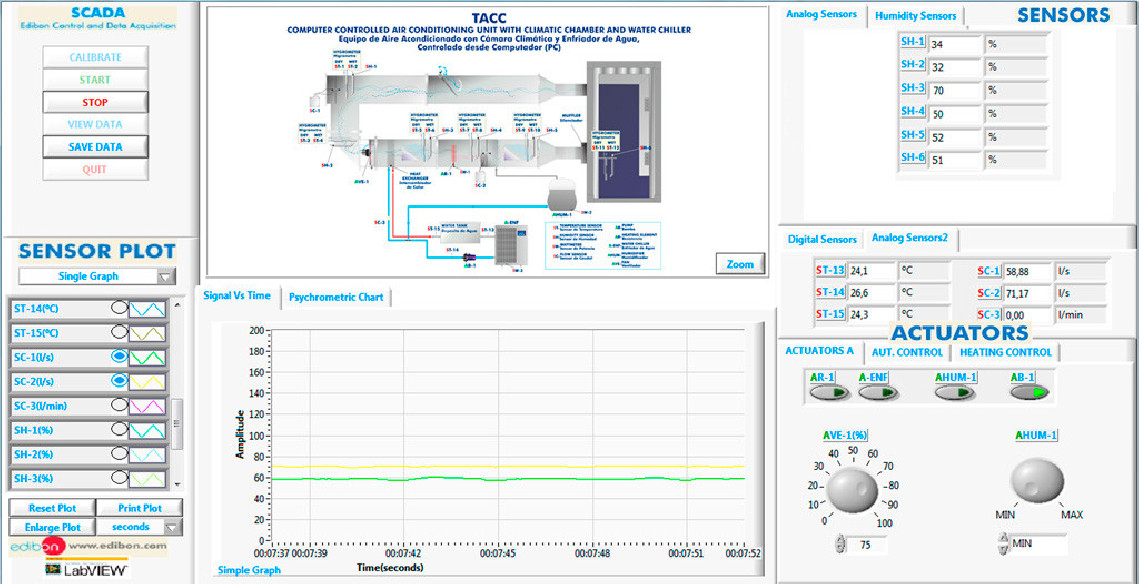

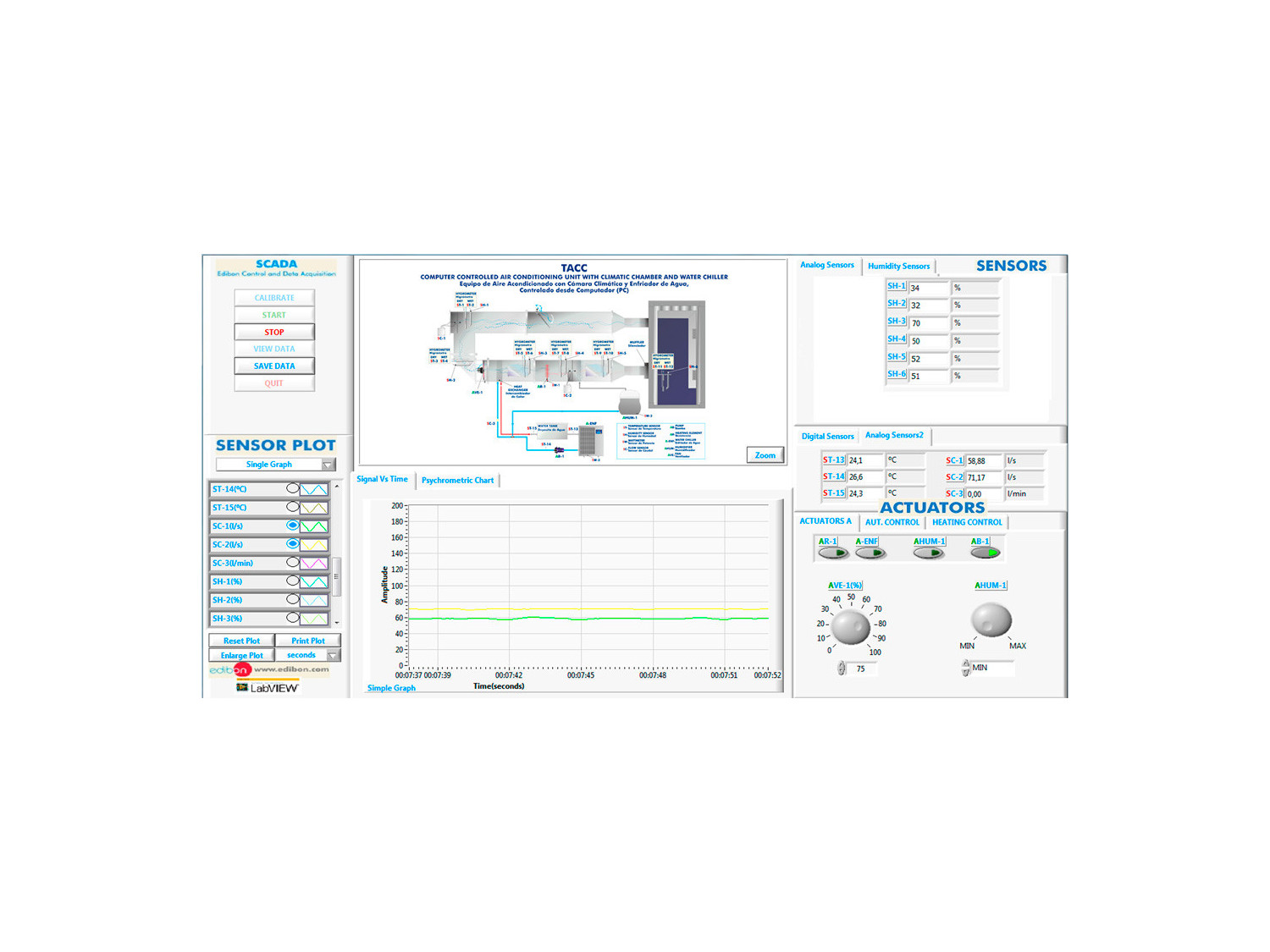

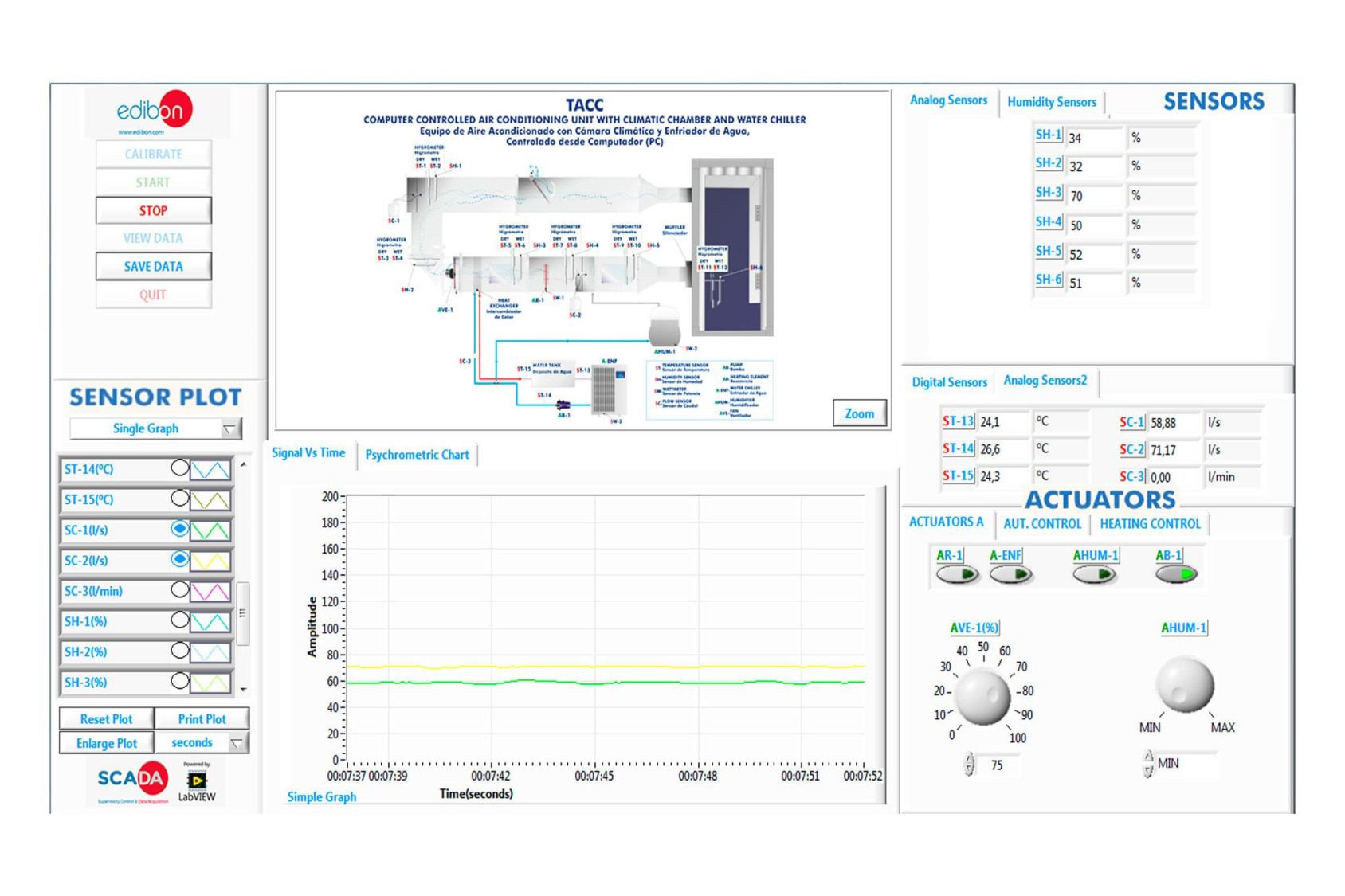

El software del equipo permite un servicio manual de la instalación, con control en cada etapa permitiendo establecer condiciones estables para investigaciones o un servicio automático fijando unas condiciones de confort en la cámara climática.

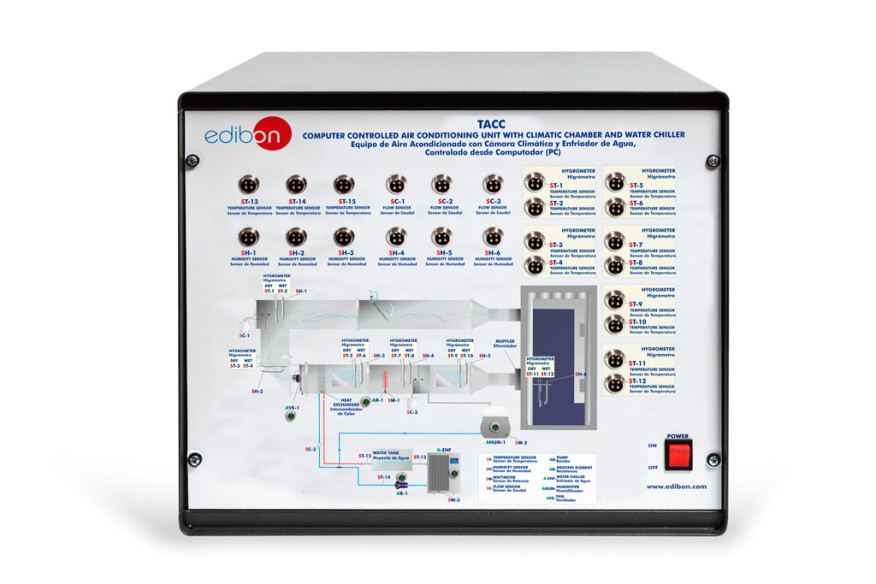

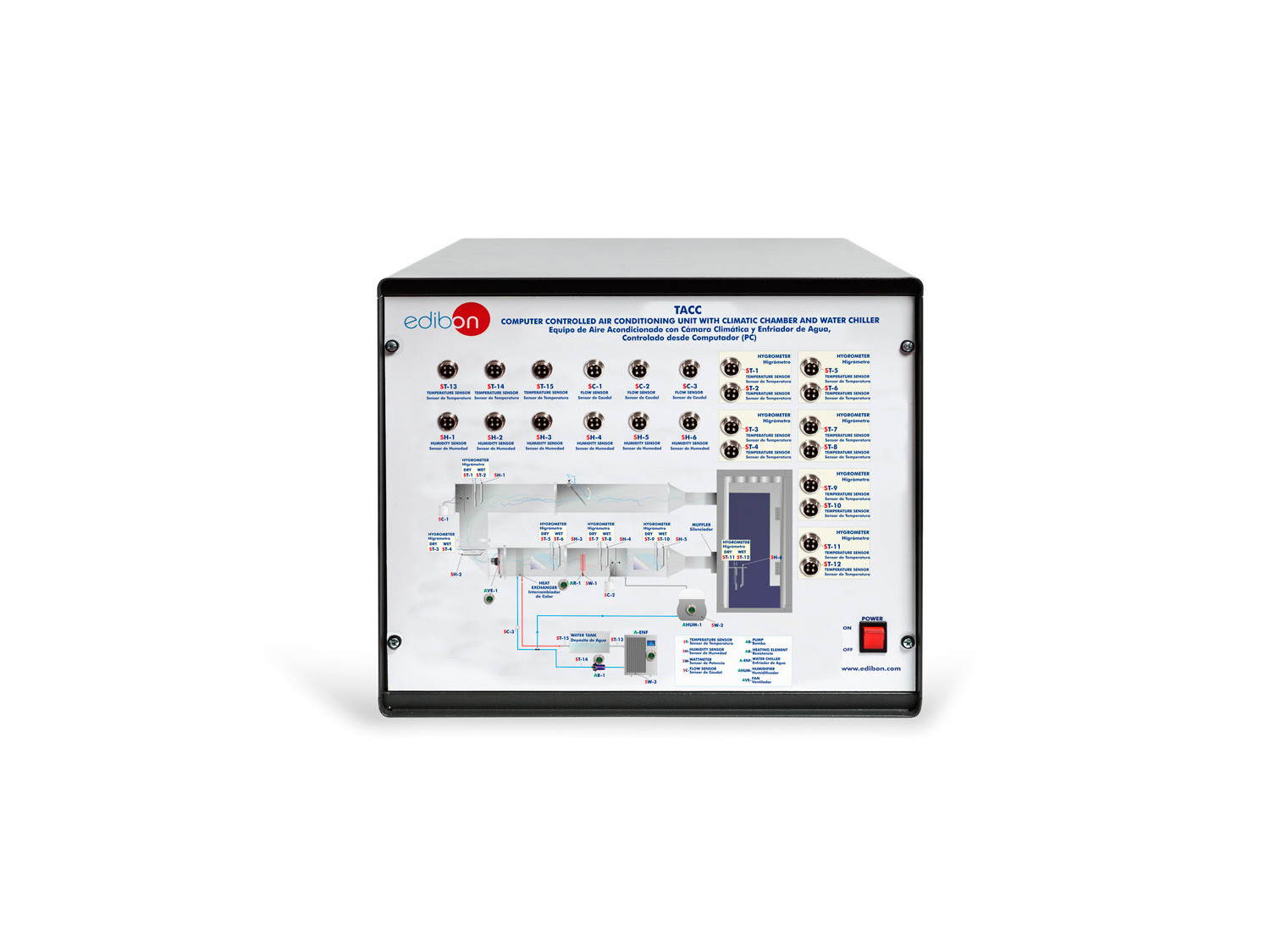

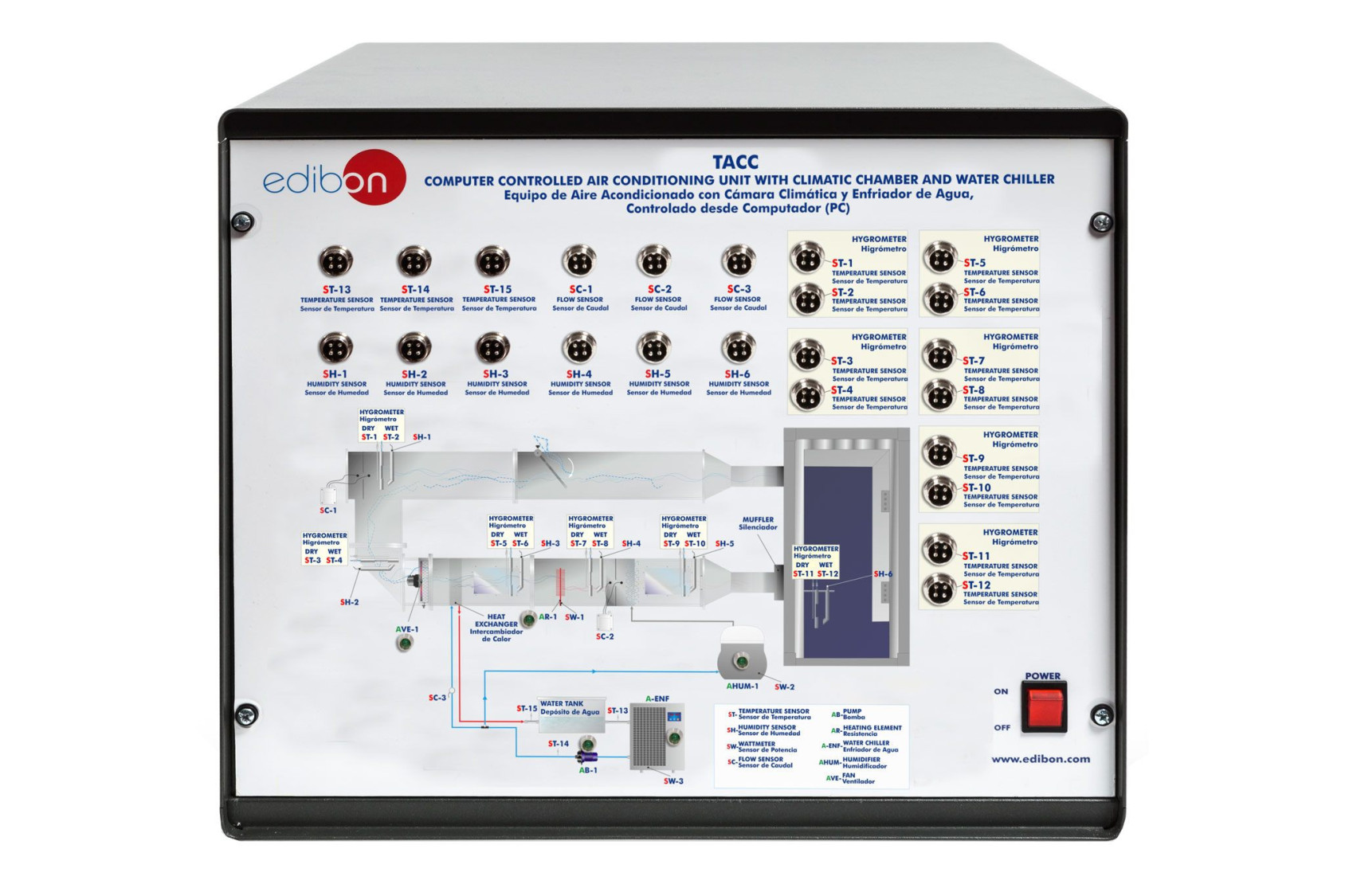

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.
