AV-A Equipo de Actuadores en Automoción

2.5.- ELECTRÓNICA DEL AUTOMÓVIL
AUTOMOTIVE ACTUATORS UNIT - AV-A

SISTEMAS INNOVADORES

El Equipo de Actuadores en Automoción, "AV-A", ha sido diseñado por EDIBON para estudiar los componentes electrónicos y los actuadores utilizados en los automóviles.

Ver descripción general

Expansiones

ICAI

Software Interactivo para Enseñanza Asistida desde Computador

NOTICIAS RELACIONADAS

EDIBON y su compromiso con las Skills Europeas
EDIBON y su compromiso con las Skills Europeas
En EDIBON, estamos comprometidos con impulsar las capacidades como un pilar estratégico para la competitividad y el bienestar social de la Unión Europea. La capacitación adecuada de la ciudadanía no solo refuerza la economía, sino que también permite a las personas participar plenamente en la...
Leer más
Completion of the Small Laboratory Equipment Repair Course
Completion of the Small Laboratory Equipment Repair Course
On December 1st, the Repair Course for Small Laboratory Equipment, taught by our engineers at the EDIBON facilities, was completed, lasting 4 days. The attendees, (Laboratory technicians and maintenance of the Rey Juan Carlos University of Madrid) had the opportunity to perform multiple...
Leer más

Descripción General

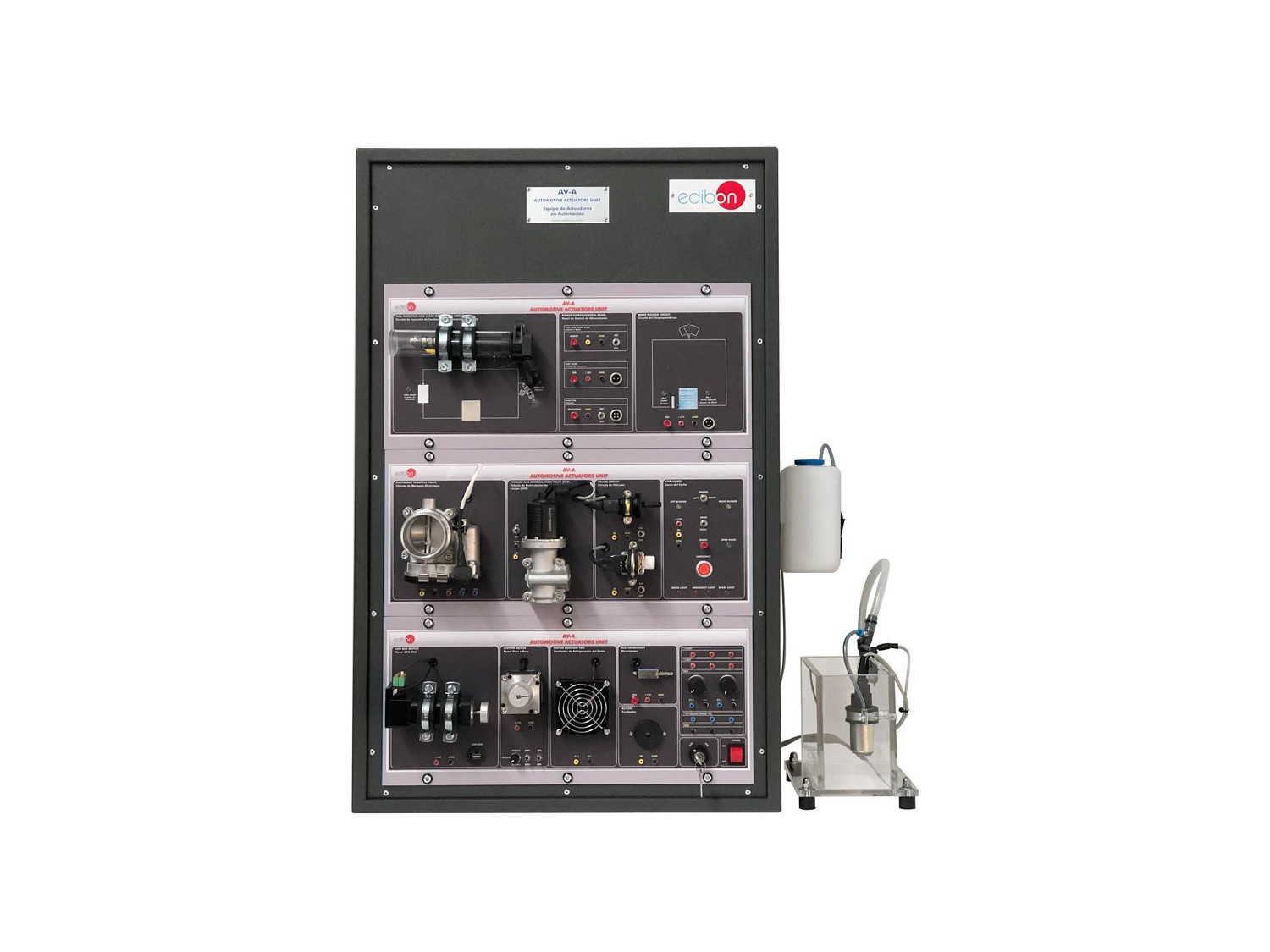

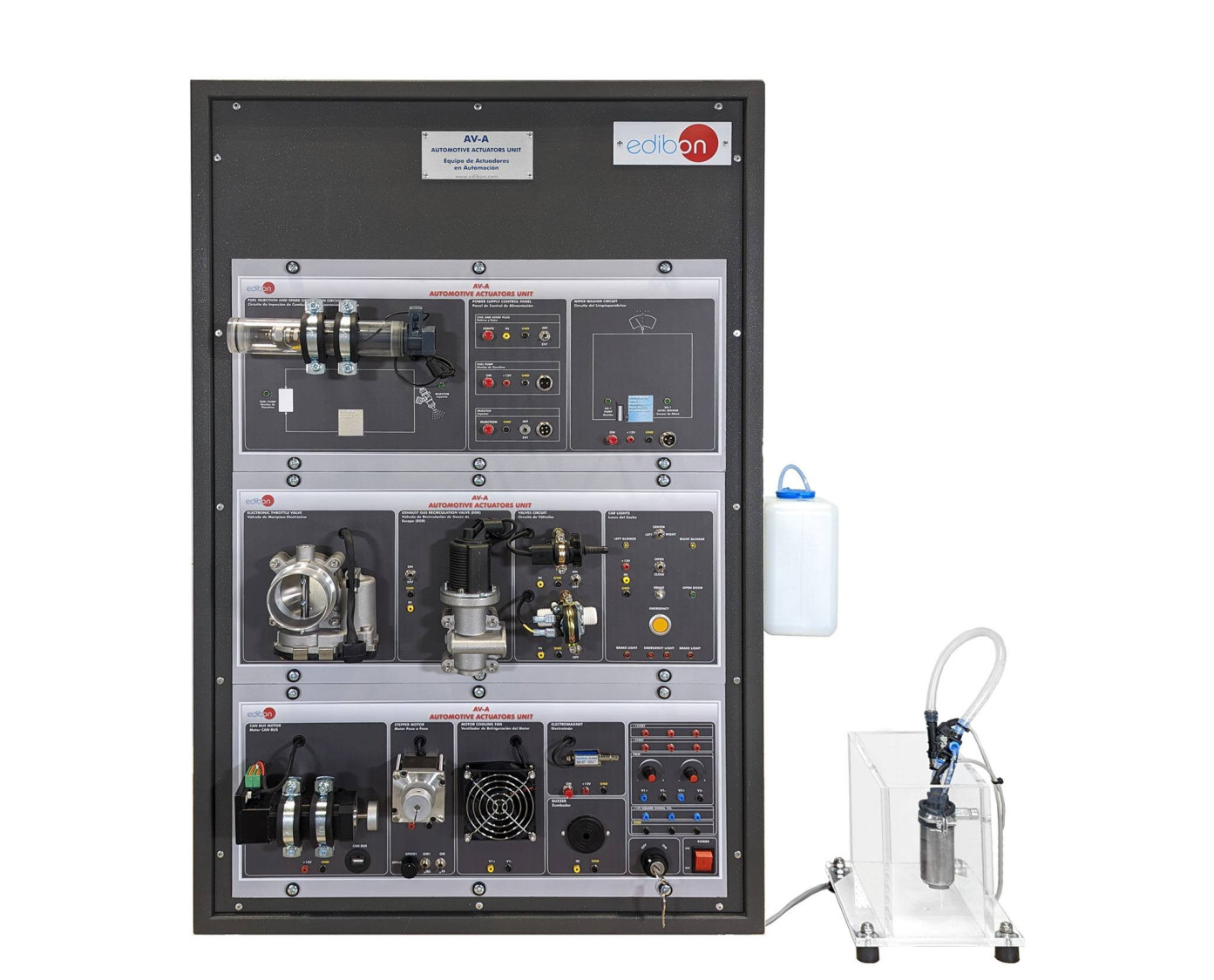

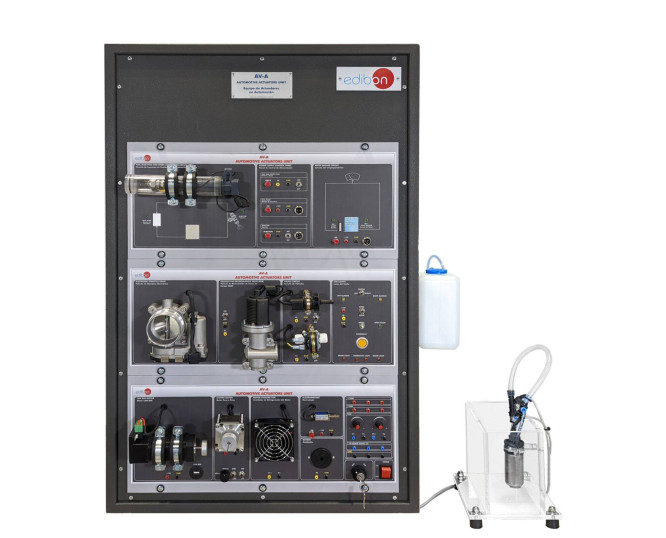

El Equipo de Actuadores en Automoción, "AV-A", proporciona una solución práctica para familiarizarse con los actuadores utilizados en los automóviles hoy día.

El Equipo de Actuadores en Automoción, "AV-A", está compuesto por actuadores y componentes reales utilizados en los sistemas para el automóvil. El equipo "AV-A" se suministra con un conjunto de prácticas a través de las cuales el estudiante entenderá el funcionamiento de los actuadores en el campo de la automoción.

Los actuadores incluidos en el "AV-A" se centran en diferentes funciones, tales como el sistema de encendido del motor, la fuente de alimentación de CC, los sistemas motorizados y los componentes electromagnéticos y solenoides.

Todos los actuadores incluidos en el equipo están aislados para entender la función de los circuitos por separado. Cada punto de conexión de los circuitos actuadores es accesible a través de conectores de laboratorio estándar de 2 mm.

El "AV-A" puede trabajar de forma independiente, pero algunos actuadores le permiten conectarlo al Equipo de Dispositivo de Control Electrónico para Automoción, "AV-ECD", para controlarlo a través de una unidad de control electrónico.

El control de los actuadores en el equipo "AV-A" se realiza a través de señales analógicas y digitales, señal PWM y el protocolo CAN bus.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Actuadores relacionados con los sistemas de encendido del motor.
  2. Función de la válvula de recirculación de gases de escape (EGR).
  3. Comprensión de la función de la válvula de aceleración electrónica.
  4. Función de la válvula solenoide de purga del depósito.
  5. Función de la bomba de combustible.
  6. Sistemas motorizados en la automoción.
  7. Control de la velocidad del ventilador de refrigeración con señal PWM.
  8. Control del caudal de la bomba del limpiaparabrisas.
  9. Funcionamiento de la bocina del coche.
  10. Función del electroimán.
  11. Control del sistema de iluminación del coche.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. El usuario puede realizar otros ejercicios diseñados por él mismo.
