TAAB Equipo de Aire Acondicionado de Laboratorio

AIR CONDITIONING LABORATORY UNIT - TAAB

SISTEMAS INNOVADORES

El Equipo de Aire Acondicionado de Laboratorio, "TAAB", tiene por objetivo introducir al alumno en el complejo mundo de las instalaciones de aire acondicionado, así como estudiar y determinar los parámetros óptimos para el funcionamiento del equipo en función de las exigencias medio ambientales (humedad, calor, temperatura y refrigeración, etc.).

Ver descripción general

NOTICIAS RELACIONADAS

Descripción General

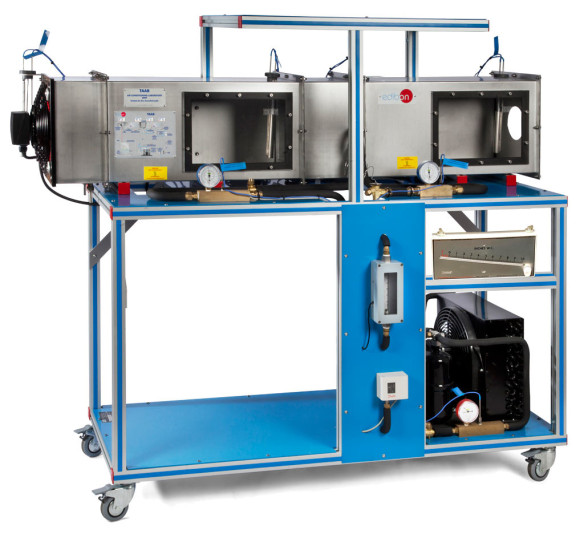

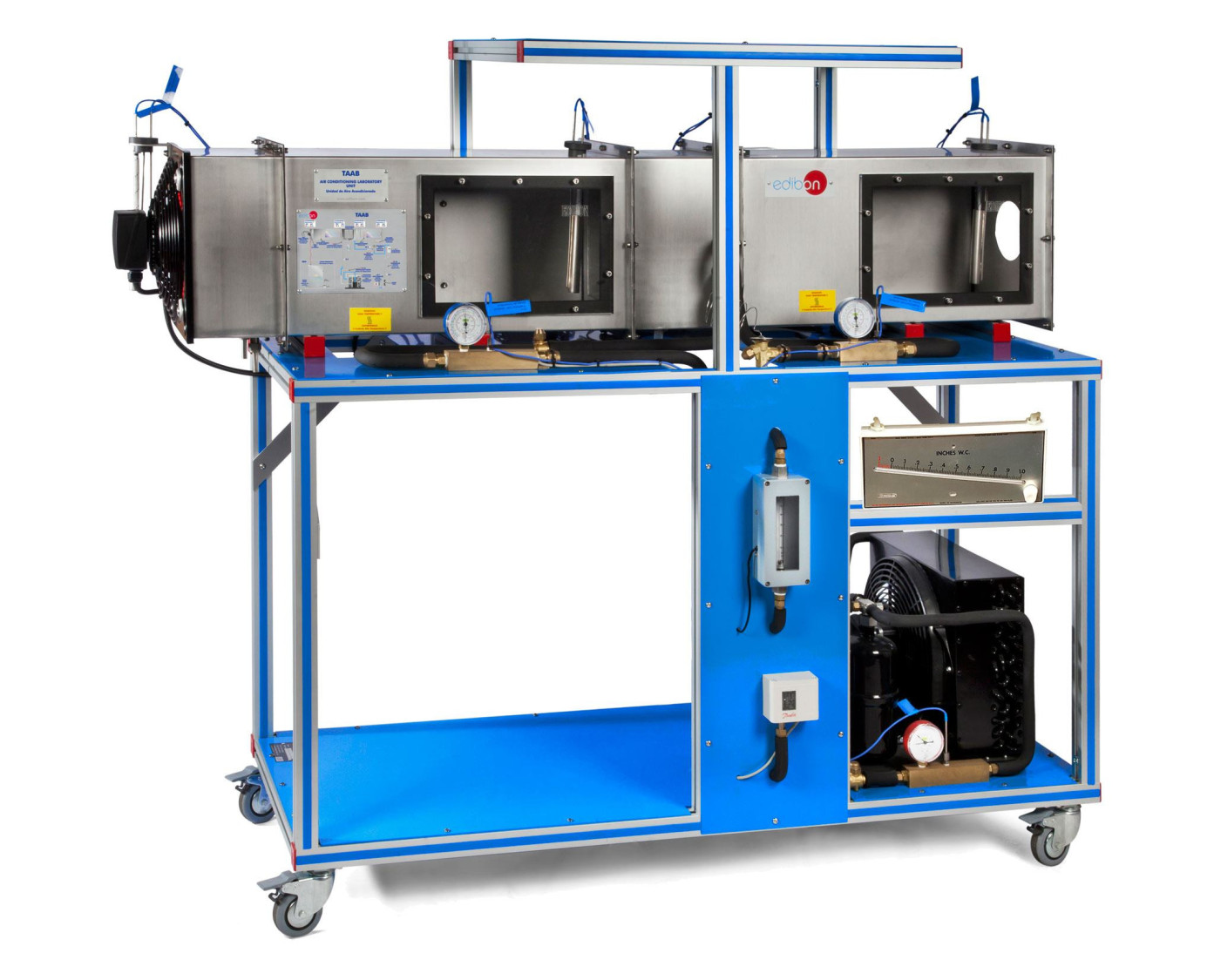

El Equipo de Aire Acondicionado de Laboratorio, "TAAB", ha sido diseñado para estudiar el cambio de las condiciones del aire y el circuito de refrigeración. El equipo consiste en un túnel de ensayo de acero inoxidable, en el que hay instaladas dos ventanas. En el interior del túnel hay un ventilador axial y dos resistencias, una situada a la entrada del evaporador y otra situada a la salida del evaporador.

El equipo tiene un manómetro inclinado para medir el caudal de aire y cuatro higrómetros situados a lo largo del túnel. Estos higrómetros están formados por dos sensores de temperatura (bulbo húmedo y seco).

Dos líneas de vapor inyectan vapor desde un generador de vapor (no incluido) al túnel para modificar las características del aire.

El túnel incluye un evaporador en su centro. Consiste en un radiador de aletas por el cual circula un caudal de refrigerante. Este radiador está colocado perpendicular al flujo de aire generado por el ventilador.

El refrigerante circula a través de un circuito cerrado. Entra al compresor y circula a través de un filtro (para retener partículas de condensado), un medidor de caudal, una válvula de expansión, el evaporador del túnel (el refrigerante absorbe el calor del aire que fluye por el evaporador) y un condensador.

Se han colocado estratégicamente varios sensores de temperatura, manómetros y un caudalímetro que permiten estudiar el ciclo de refrigeración y cuantificar la capacidad del equipo de evaporación y condensación. Además, el equipo incluye un presostato de alta presión para evitar un exceso de presión en el equipo.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Demostración de los procesos y componentes utilizados en calefacción, refrigeración, humidificación, deshumidificación.
  2. Obtención de la curva de rendimiento del generador de vapor.
  3. Balance de energía en el generador de vapor.
  4. Determinación del rendimiento de la resistencia de precalentamiento.
  5. Efecto del precalentamiento en una instalación de aire acondicionado.
  6. Estudio del proceso de deshumidificación.
  7. Balance de materia en el evaporador.
  8. Balance de energía en el evaporador.
  9. Efecto del recalentamiento.
  10. Determinación experimental de la capacidad calorífica específica del aire.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Mapa Psicrométrico.
  2. Uso del mapa Psicrométrico.
  3. Ejemplo de la determinación de las propiedades del aire.
  4. Propiedades del refrigerante R-513a.
  5. Diagrama de Entalpía -Presión para el refrigerante R-513a.
