TAAC Equipo de Aire Acondicionado de Laboratorio, Controlado desde Computador (PC)

COMPUTER CONTROLLED AIR CONDITIONING LABORATORY UNIT - TAAC

Equipo: TAAC. Equipo de Aire Acondicionado de Laboratorio, Controlado desde Computador (PC)

COMPUTER CONTROLLED AIR CONDITIONING LABORATORY UNIT - TAAC

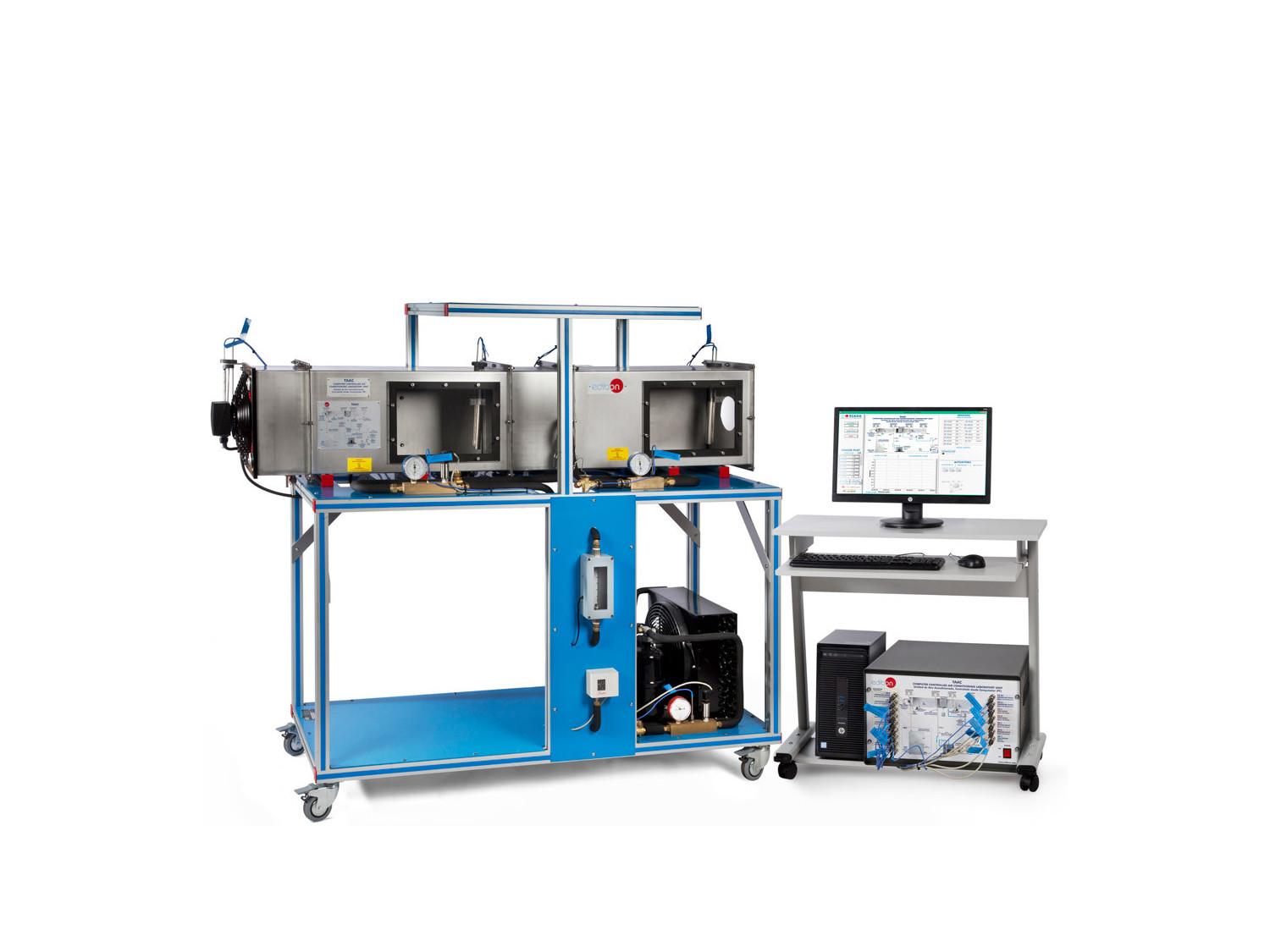

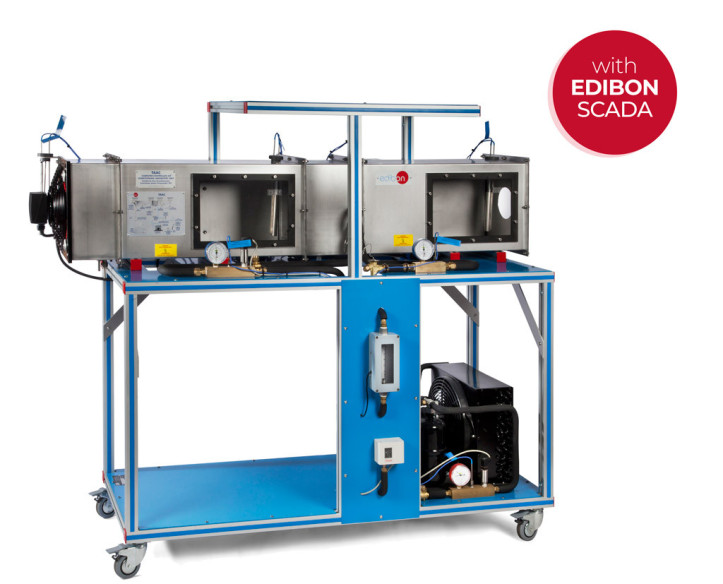

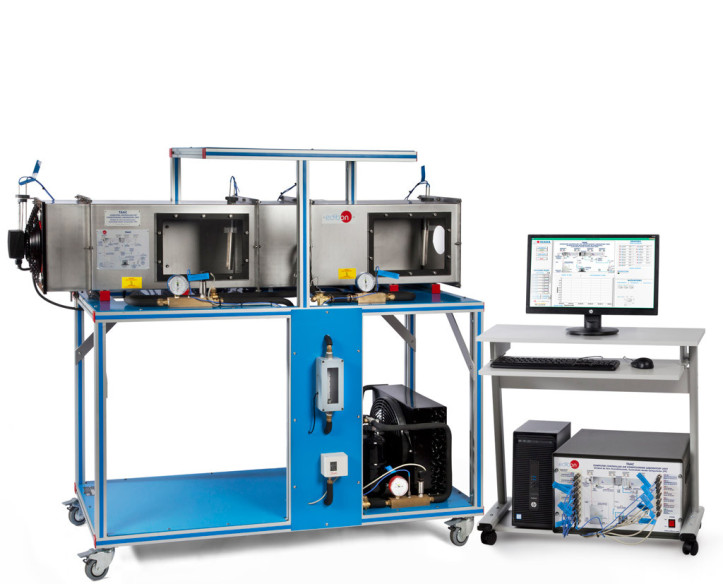

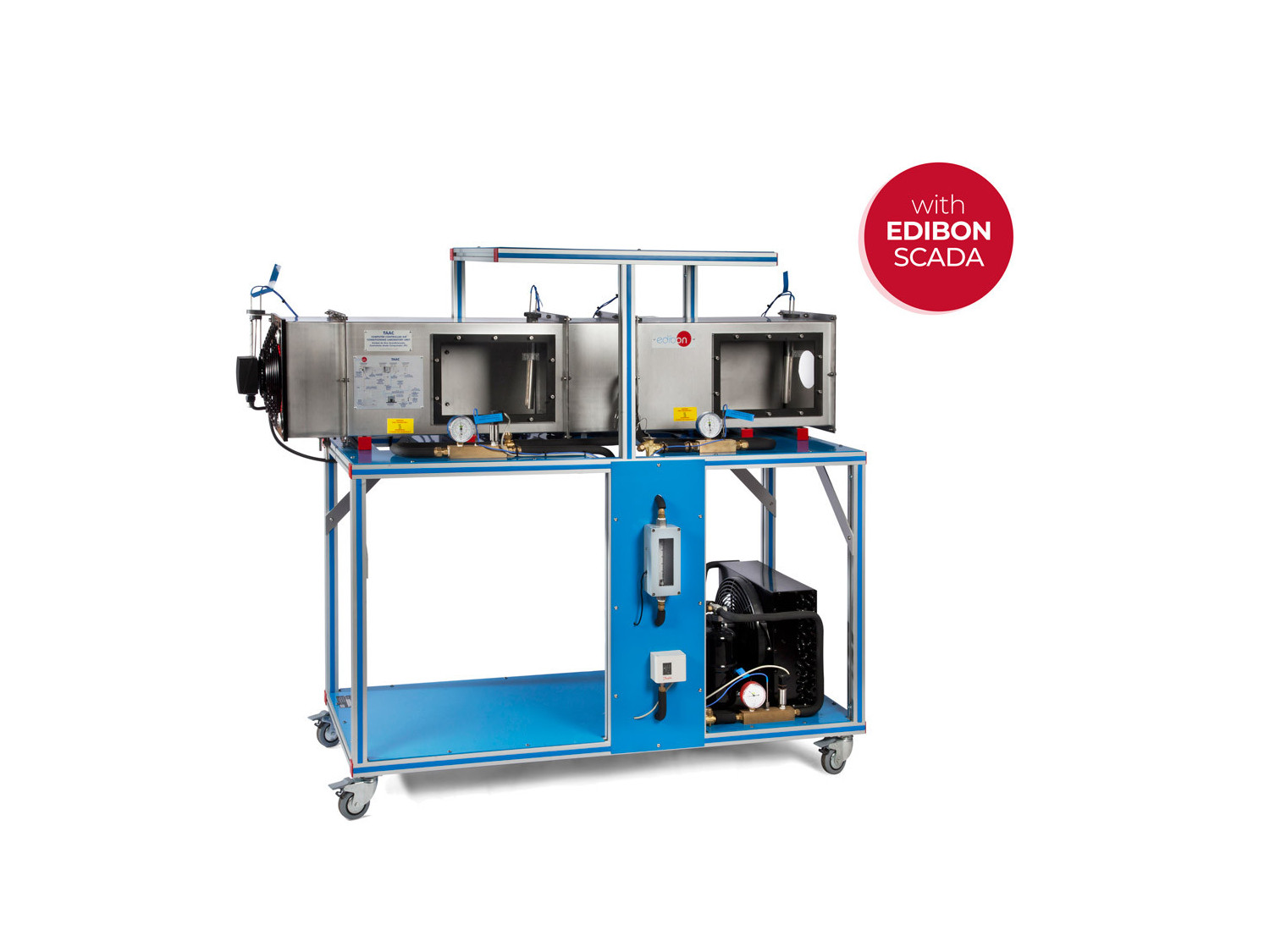

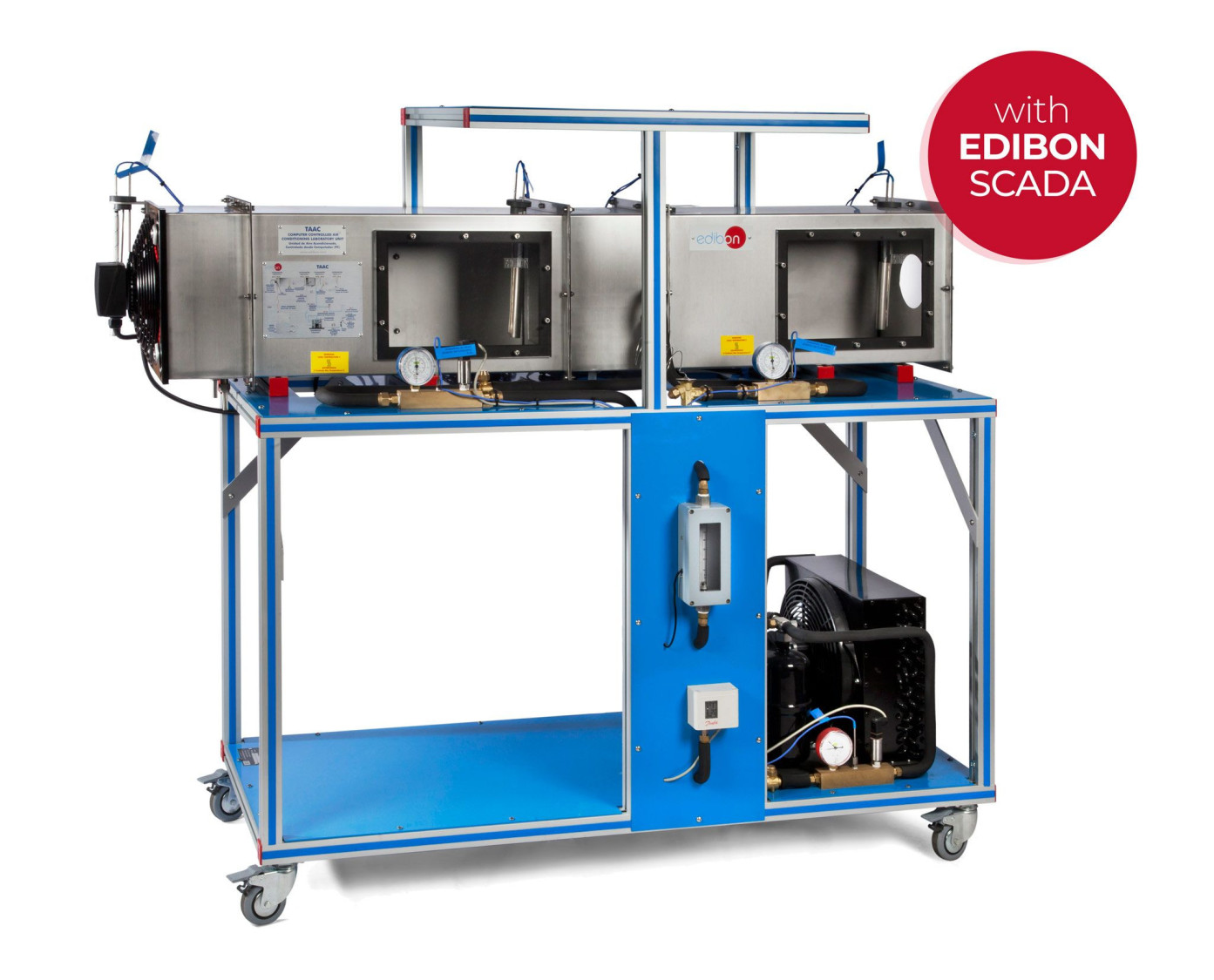

Equipo TAAC completo

COMPUTER CONTROLLED AIR CONDITIONING LABORATORY UNIT - TAAC

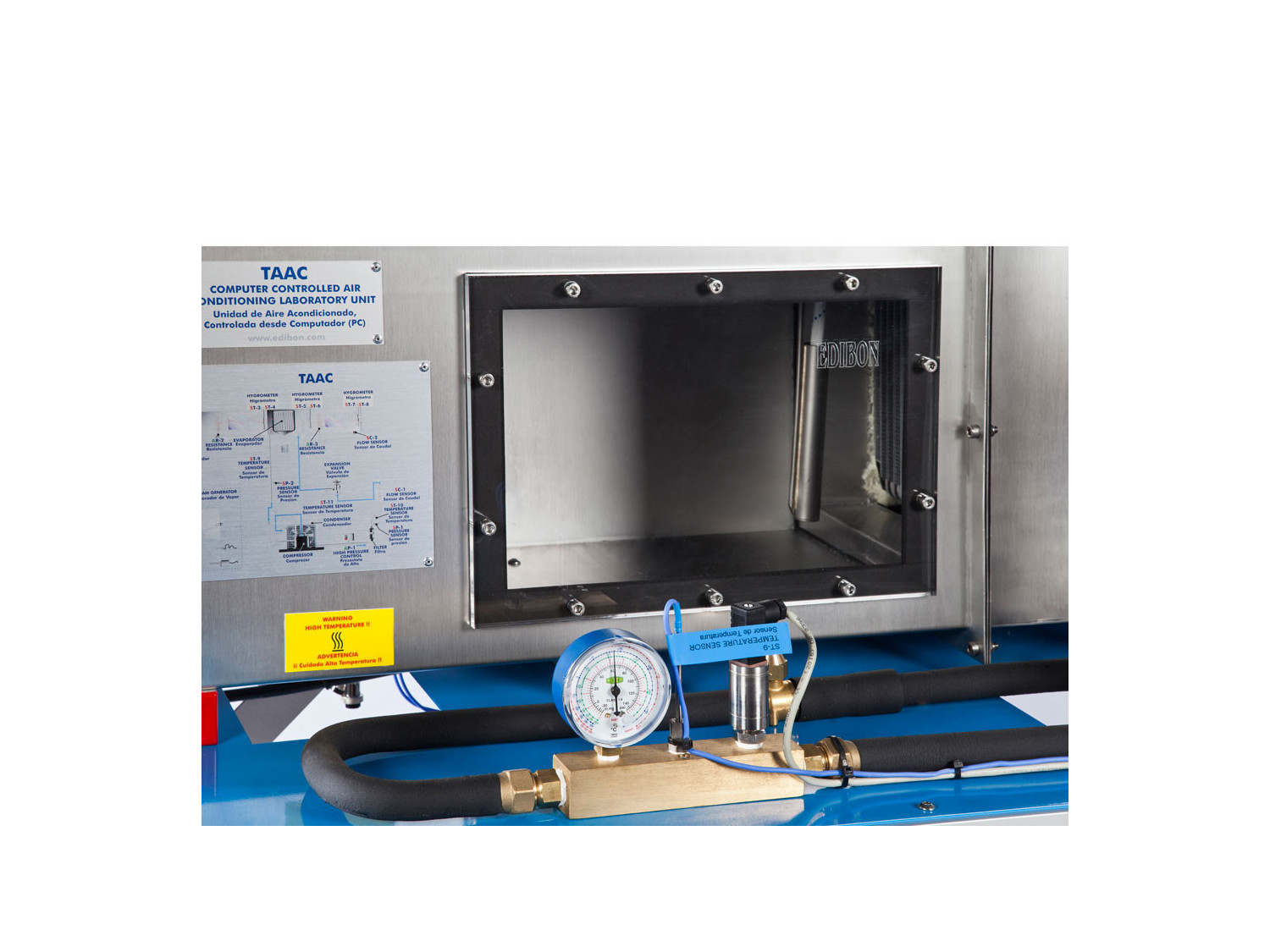

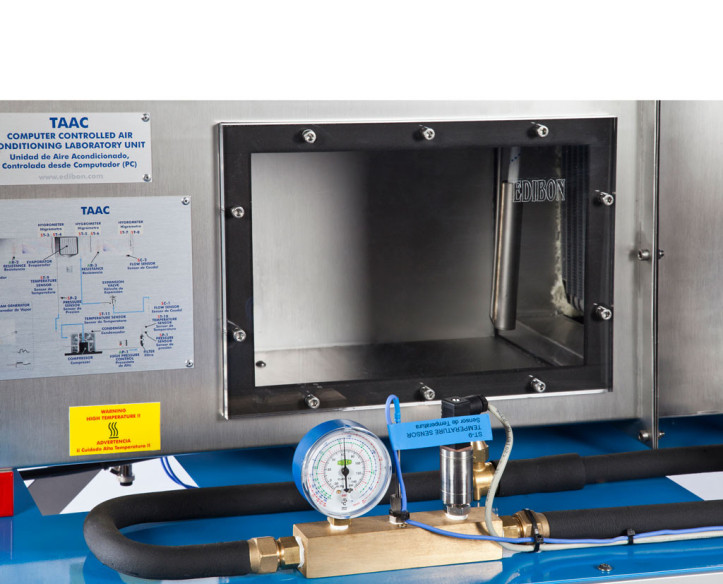

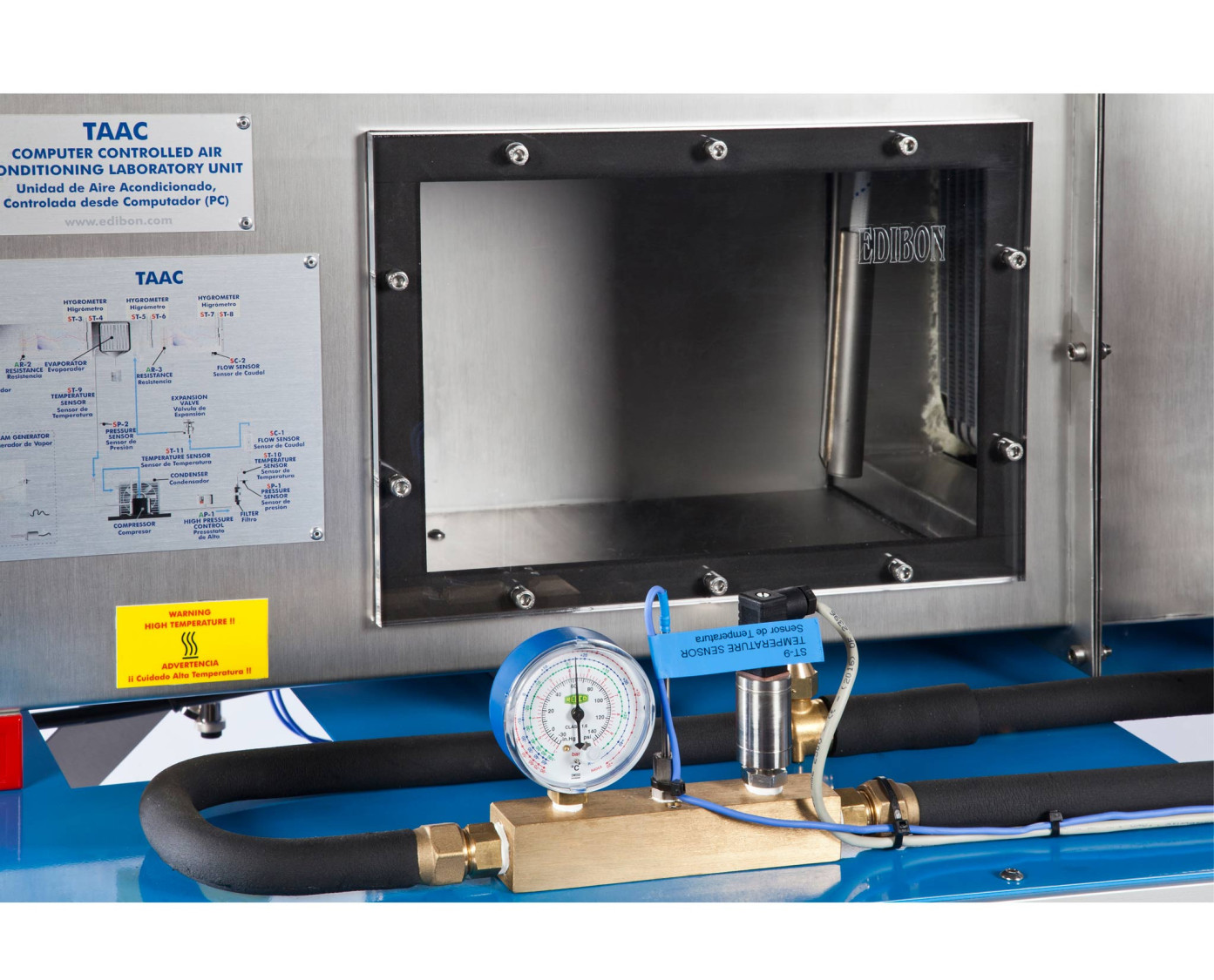

Detalle del equipo

COMPUTER CONTROLLED AIR CONDITIONING LABORATORY UNIT - TAAC

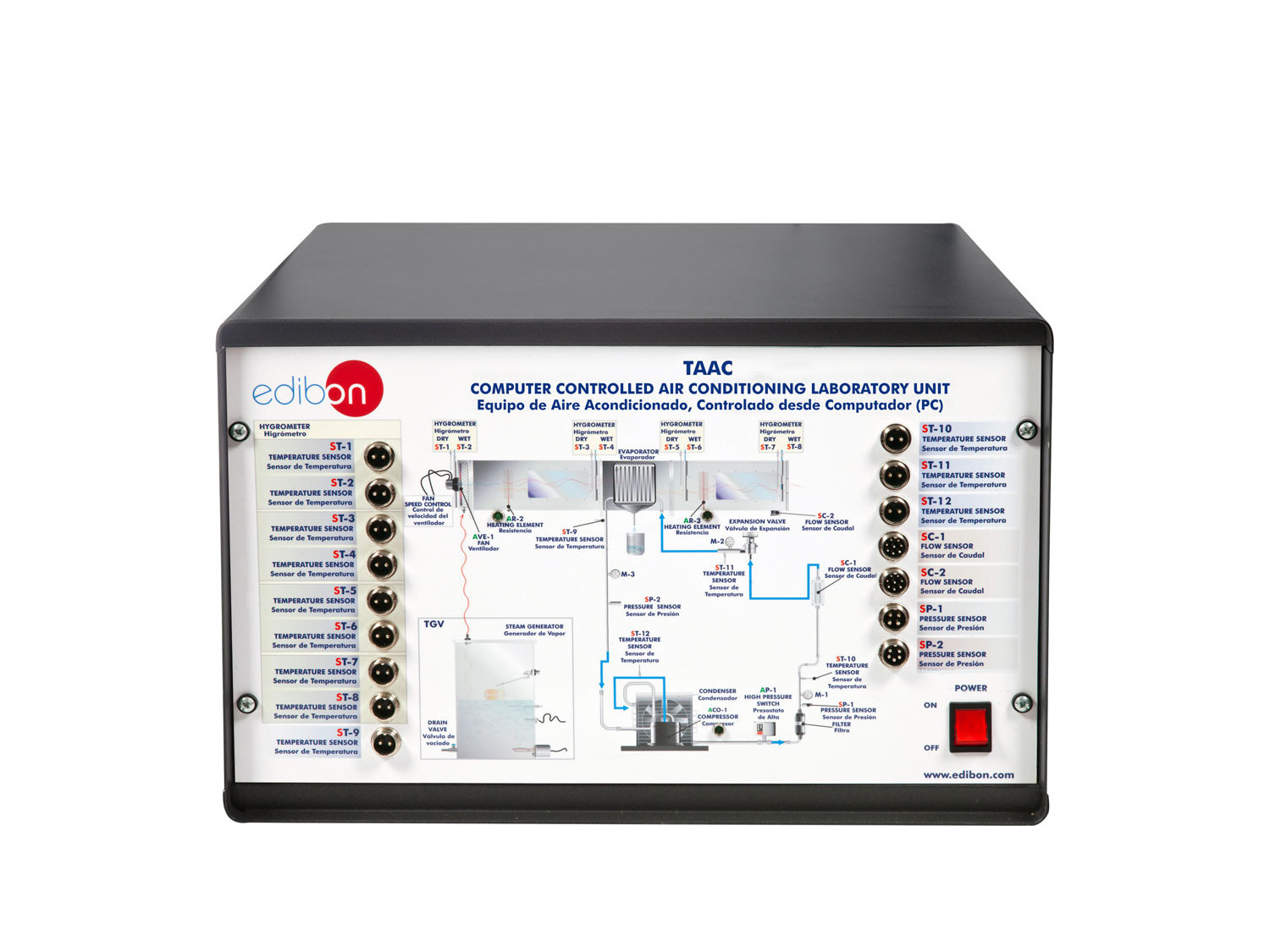

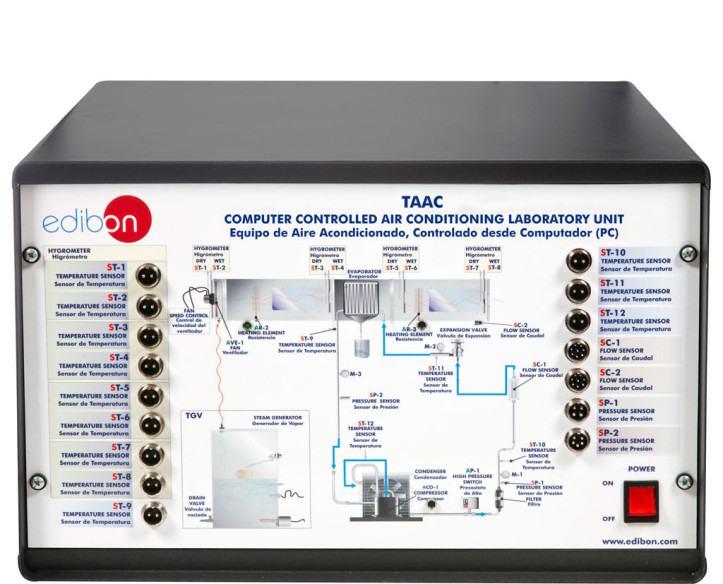

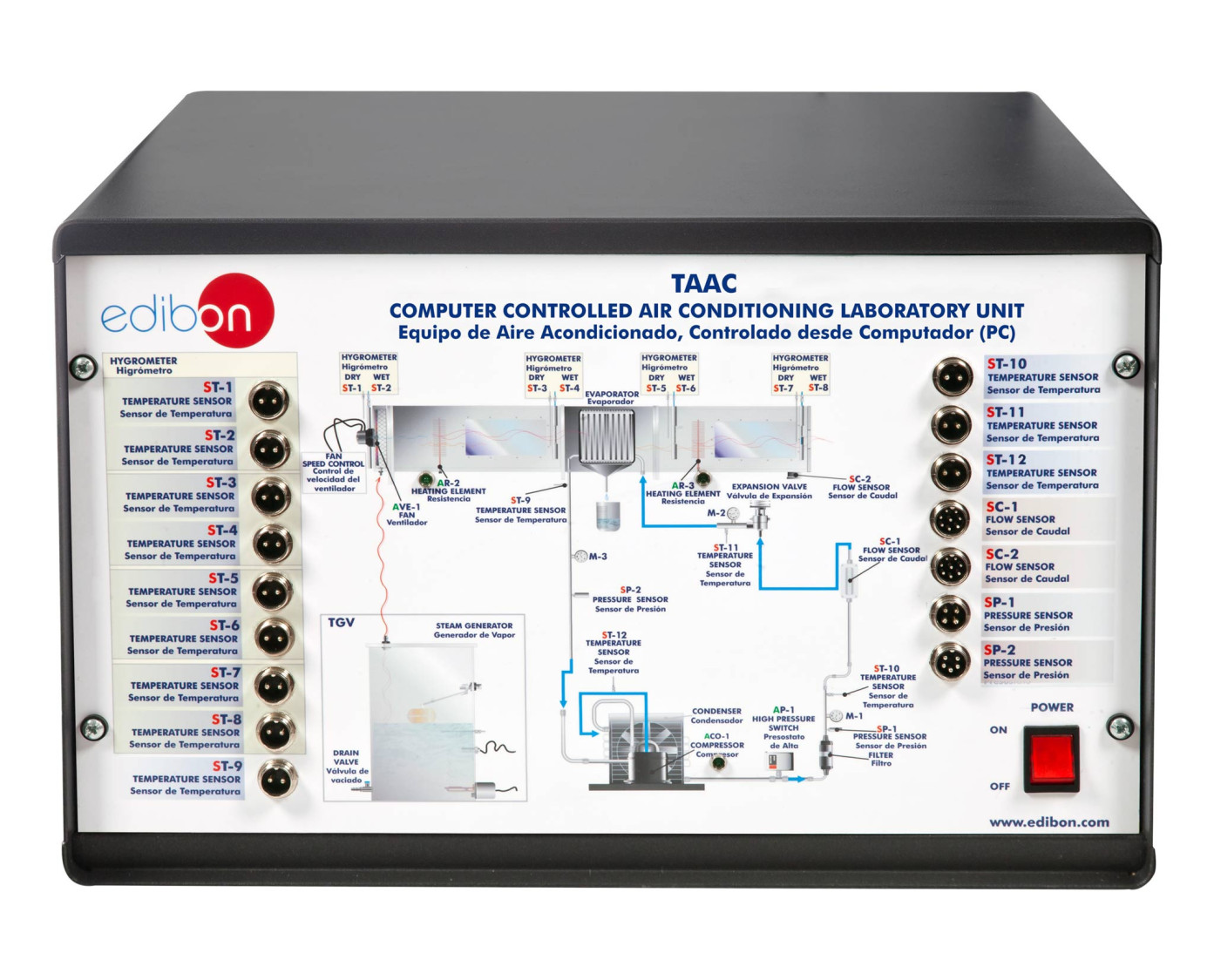

TAAC/CIB. Caja-Interface de Control: La Caja-Interface de Control forma parte del sistema SCADA

COMPUTER CONTROLLED AIR CONDITIONING LABORATORY UNIT - TAAC

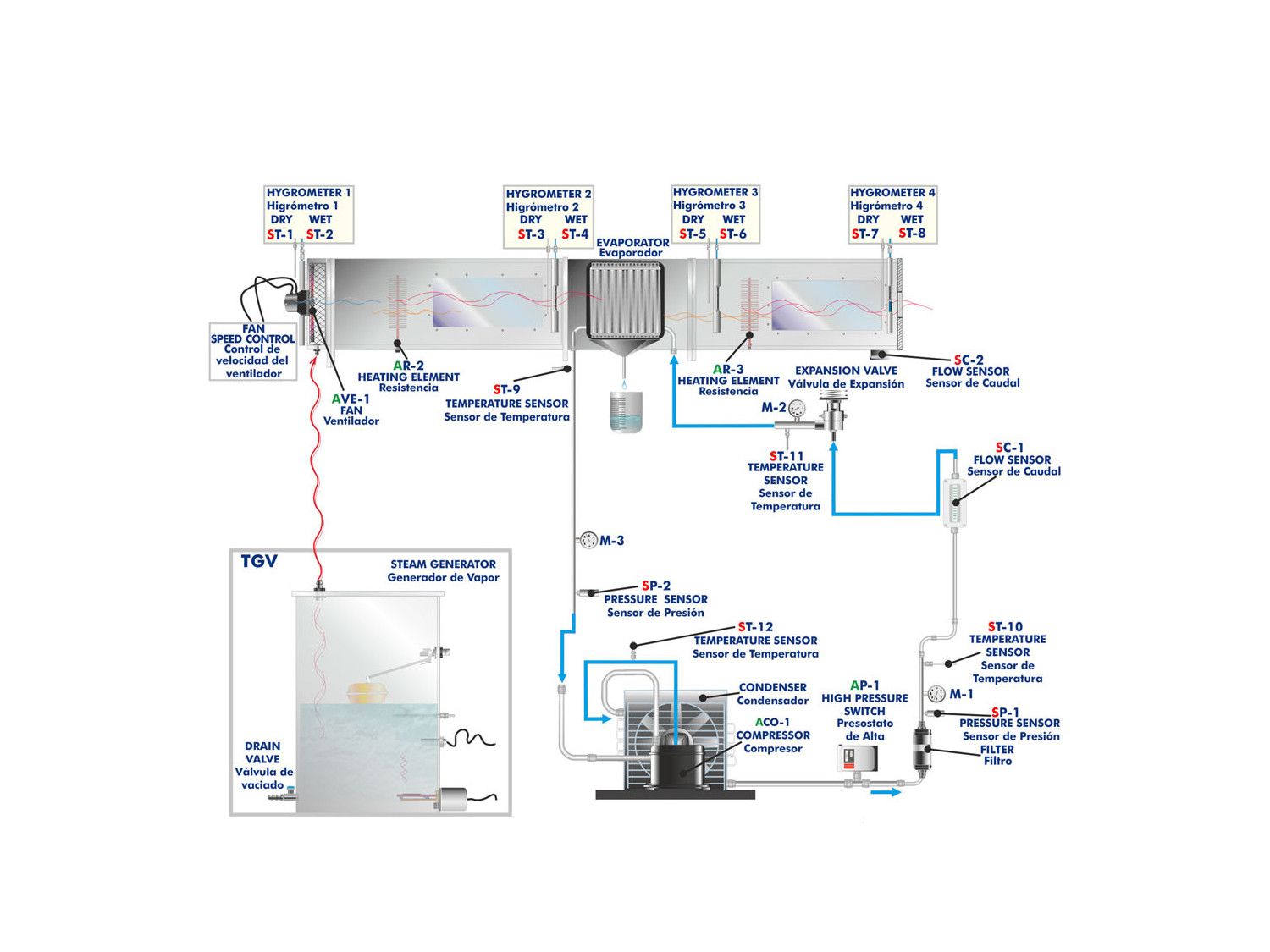

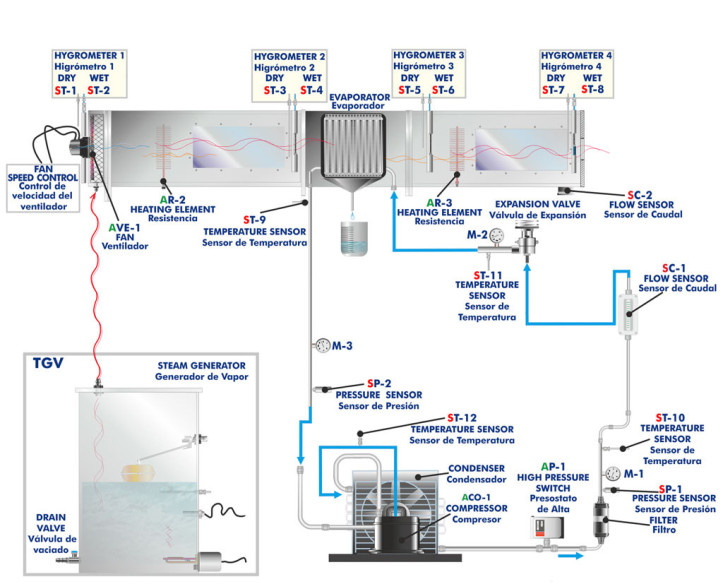

Diagrama de proceso y disposición de los elementos del equipo

COMPUTER CONTROLLED AIR CONDITIONING LABORATORY UNIT - TAAC

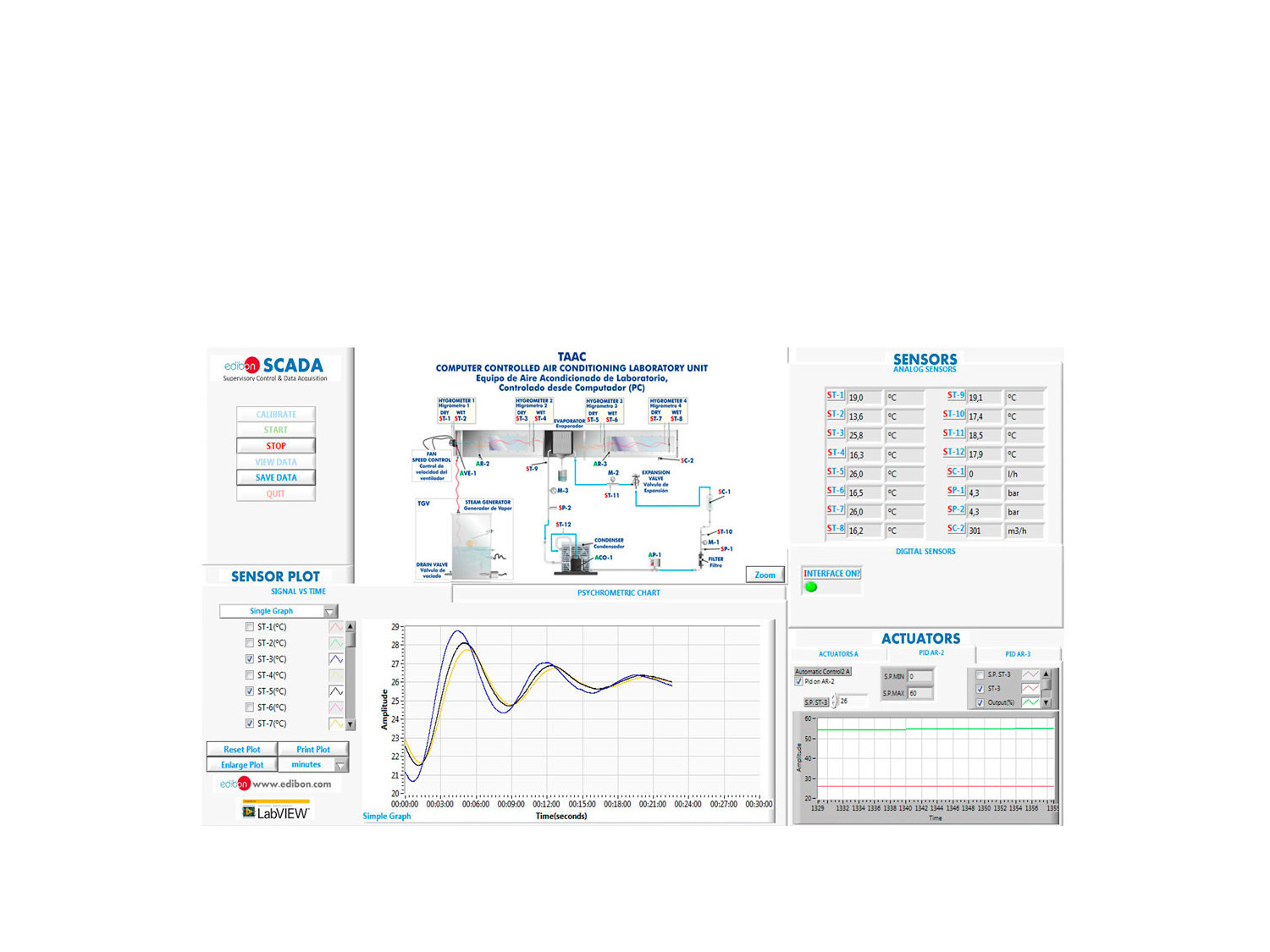

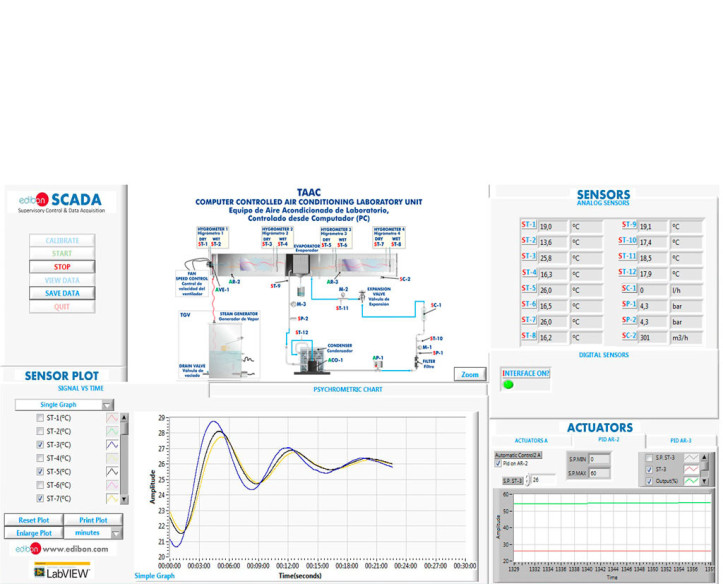

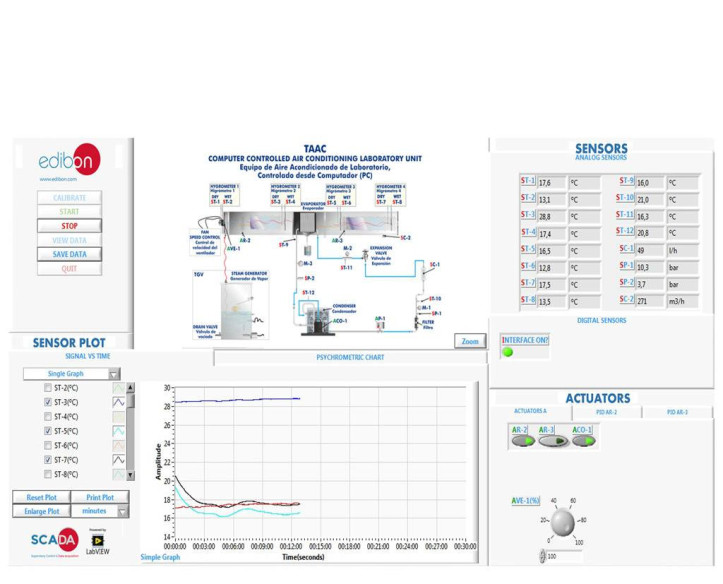

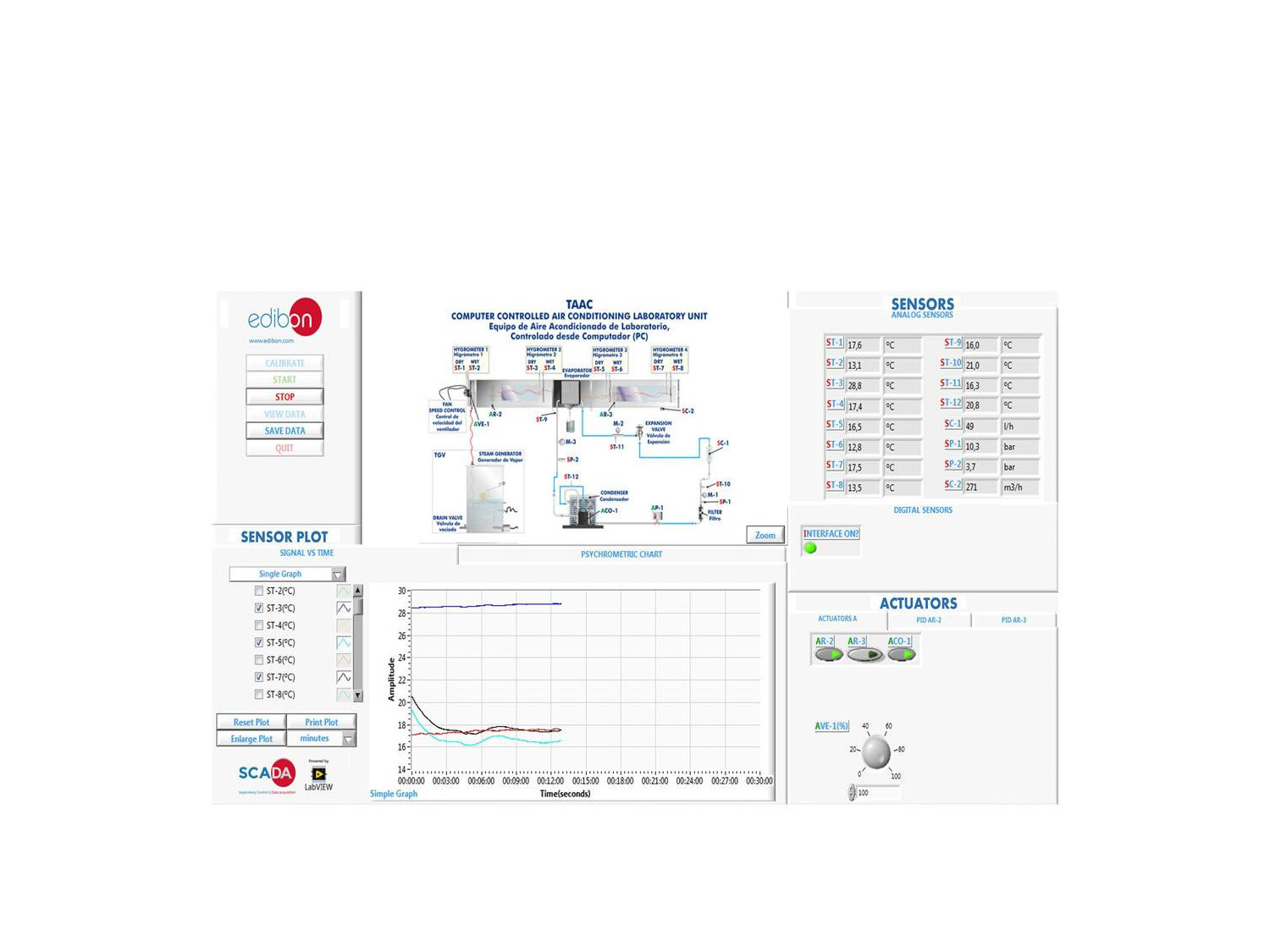

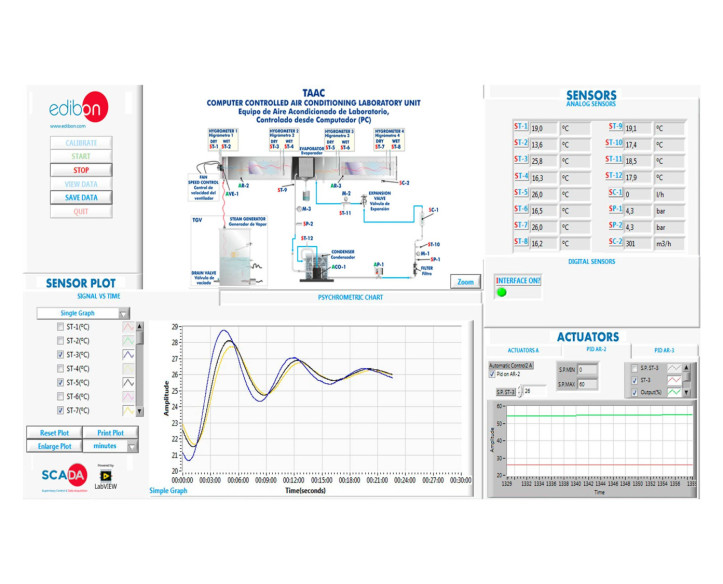

TAAC/SOF. Software del equipo TAAC. Pantalla principal

COMPUTER CONTROLLED AIR CONDITIONING LABORATORY UNIT - TAAC
COMPUTER CONTROLLED AIR CONDITIONING LABORATORY UNIT - TAAC
COMPUTER CONTROLLED AIR CONDITIONING LABORATORY UNIT - TAAC
COMPUTER CONTROLLED AIR CONDITIONING LABORATORY UNIT - TAAC
COMPUTER CONTROLLED AIR CONDITIONING LABORATORY UNIT - TAAC
COMPUTER CONTROLLED AIR CONDITIONING LABORATORY UNIT - TAAC

SISTEMAS INNOVADORES

El Equipo de Aire Acondicionado de Laboratorio, Controlado desde Computador (PC), "TAAC", tiene por objetivo introducir al alumno en el complejo mundo de las instalaciones de aire acondicionado, así como estudiar y determinar los parámetros óptimos para elfuncionamiento del equipo en función de las exigencias medioambientales (humedad, calor, temperatura y refrigeración, etc.).

Ver descripción general

NOTICIAS RELACIONADAS

Descripción General

El Equipo de Aire Acondicionado de Laboratorio, Controlado desde Computador (PC), "TAAC", ha sido diseñado para estudiar el cambio de las condiciones del aire y el circuito de refrigeración.

El equipo consiste en un túnel de ensayo de acero inoxidable, en el que hay instaladas dos ventanas. En el interior del túnel hay un ventilador axial (controlado desde computador (PC)) y dos resistencias (controladas desde computador (PC)), una situada a la entrada del evaporador y otra situada a la salida del evaporador.

El equipo tiene un sensor de caudal y cuatro higrómetros situados a lo largo del túnel.

Estos higrómetros están formados por dos sensores de temperatura (bulbo húmedo y seco). Dos líneas de vapor inyectan vapor desde un generador de vapor (no incluido) al túnelpara modificar las características del aire.

El túnel incluye un evaporador en su centro. Consiste en un radiador de aletas por el cual circula un caudal de refrigerante. Este radiador está colocado perpendicular al flujo de aire generado por el ventilador.

El refrigerante circula a través de un circuito cerrado. Entra al compresor (controlado desde computador (PC)) y circula a través de un filtro (para retener partículas de condensado), un sensor de caudal, una válvula de expansión, el evaporador del tunel (el refrigerante absorbe el calor del aire que fluye por el evaporador) y un condensador.

Se han colocado estratégicamente varios sensores de temperatura, presión y caudal y manómetros que permiten estudiar el ciclo de refrigeración y cuantificar la capacidad del equipo de evaporación y condensación. Además, el equipo incluye un presostato de alta presión para evitar un exceso de presión en el equipo.

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Demostración de los procesos y componentes utilizados en calefacción, refrigeración, humidificación, deshumidificación.
  2. Obtención de la curva de rendimiento del generador de vapor.
  3. Balance de energía en el generador de vapor.
  4. Determinación del rendimiento de la resistencia de precalentamiento.
  5. Efecto del precalentamiento en una instalación de aire acondicionado.
  6. Estudio del proceso de deshumidificación.
  7. Balance de materia en el evaporador.
  8. Balance de energía en el evaporador.
  9. Efecto del recalentamiento.
  10. Determinación experimental de la capacidad calorífica específica del aire.
  11. Calibración de los sensores.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Mapa Psicrométrico.
  2. Uso del mapa Psicrométrico.
  3. Ejemplo de la determinación de las propiedades del aire.
  4. Propiedades del refrigerante R-513a.
  5. Diagrama de Entalpía -Presión para el refrigerante R513a.

Otras posibilidades que pueden realizarse con este equipo:

  1. Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
  2. Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
  3. El Sistema de Control desde Computador con SCADA y Control PID permiten una simulación industrial real.
  4. Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
  5. Este equipo puede usarse para realizar investigación aplicada.
  6. Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
  7. Control del proceso del equipo TAAC a través de la interface de control, sin el computador.
  8. Visualización de todos los valores de los sensores usados en el proceso del equipo TAAC.
  9. Usando PLC-PI pueden realizarse adicionalmente 19 ejercicios más.
  10. El usuario puede realizar otros ejercicios diseñados por él mismo.
