MFL Equipo de Arco Biarticulado

7.1.6.- MECÁNICA DE ESTRUCTURAS 14.1.6.- MECÁNICA DE ESTRUCTURAS
TWO HINGED ARCH UNIT - MFL

SISTEMAS INNOVADORES

El Equipo de Arco Biarticulado, "MFL", diseñado por EDIBON, permite estudiar la respuesta de una viga en forma de arco ante la aplicación sobre él de una fuerza externa.

Ver descripción general

Expansiones

ICAI

Software Interactivo para Enseñanza Asistida desde Computador
MSAC

Sistema Modular de Adquisición y Control

Laboratorios

7TV
 Laboratorio de Mecánica, Automoción y Materiales para Educación Técnica y Vocacional
7HE
 Laboratorio de Mecánica, Automoción y Materiales para Educación Superior

NOTICIAS RELACIONADAS

EDIBON y su compromiso con las Skills Europeas
EDIBON y su compromiso con las Skills Europeas
En EDIBON, estamos comprometidos con impulsar las capacidades como un pilar estratégico para la competitividad y el bienestar social de la Unión Europea. La capacitación adecuada de la ciudadanía no solo refuerza la economía, sino que también permite a las personas participar plenamente en la...
Leer más
NEW Basic Mechanics course
NEW Basic Mechanics course
Are you a teacher or do you work as an engineering researcher? EDIBON offers courses for teachers and #research staff. Take a look at the course Basic Mechanics and learn about #forces and vectors. #DiscoverEdibon #Engineering.
Leer más

Descripción General

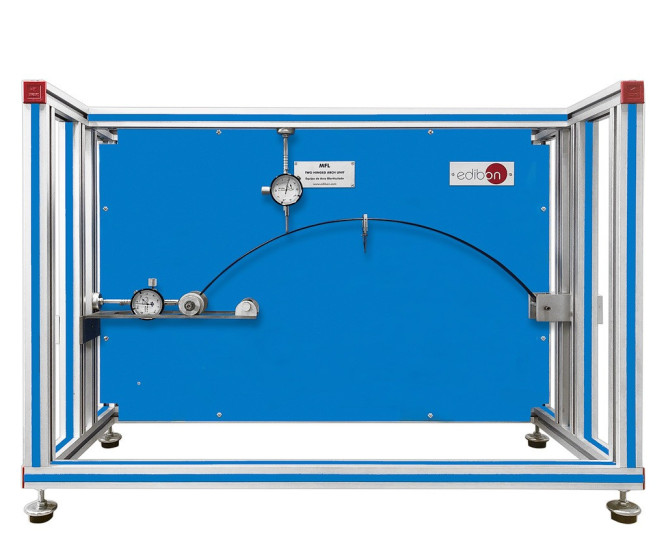

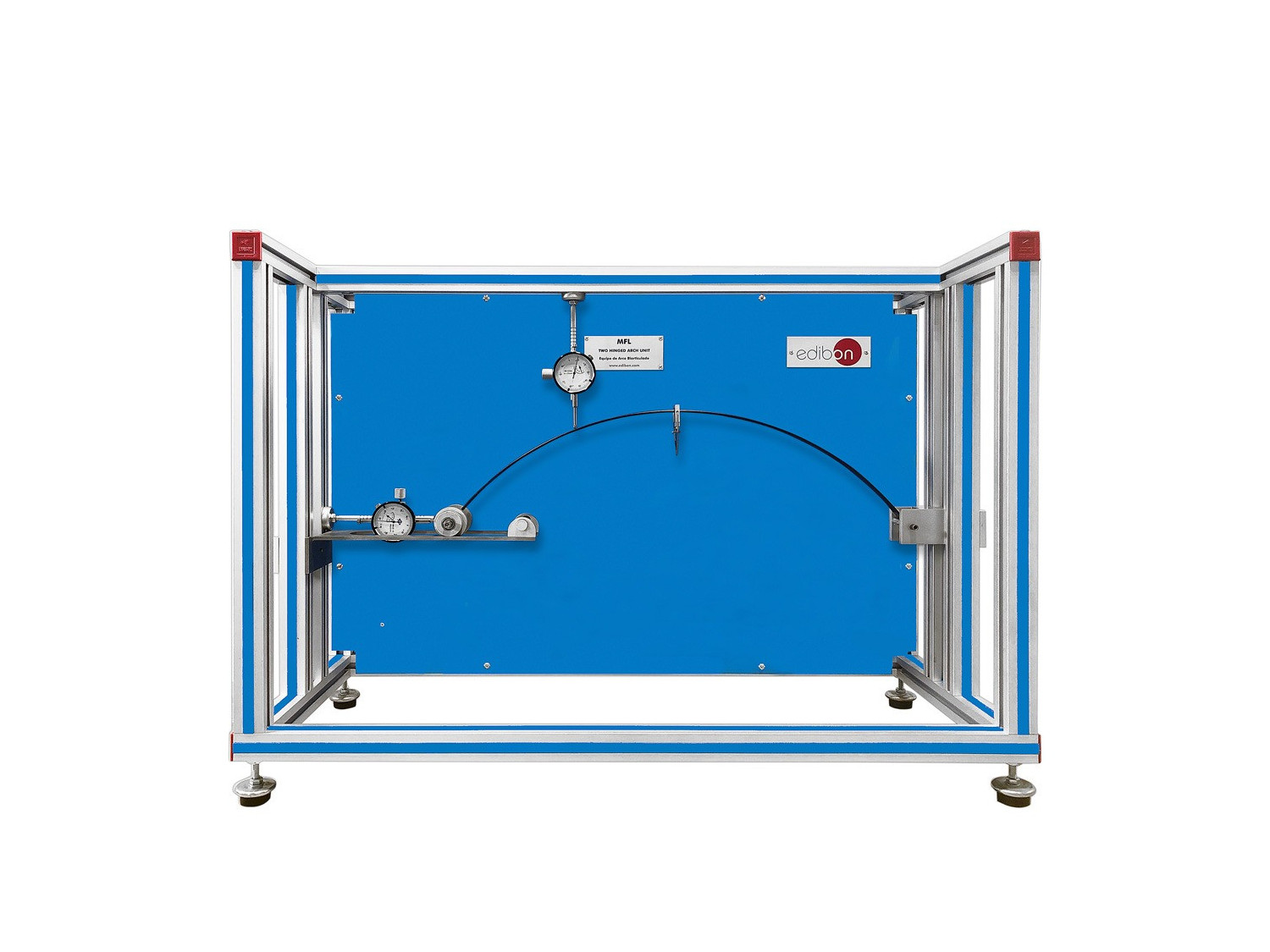

El Equipo de Arco Biarticulado, "MFL", diseñado por EDIBON permite estudiar la respuesta de una viga en forma de arco ante la aplicación sobre él de una fuerza externa.

El arco se sustenta mediante dos apoyos, uno fijo y otro móvil. Mediante el apoyo móvil se puede estudiar el desplazamiento y la reacción horizontal que puede sufrir el arco al colocarle una carga determinada sobre él.

Para el estudio del desplazamiento que sufre el arco se hace uso de un gancho de pesas , en el que se van añadiendo pesas, y mediante un reloj comparador se puede medir el desplazamiento que sufre el arco.

Para el estudio de la reacción horizontal del arco se hace uso de dos ganchos de pesas. El primero sirve para deformar el arco y el segundo sirve para compensar dicha deformación. Por otro lado, para comprobar que después de la deformación el arco vuelve a su posición de equilibrio se hace uso de dos relojes comparadores.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Estudio de los principios mecánicos de un arco biarticulado.
  2. Determinación de la deformación de una viga en forma de arco sometida a una carga vertical, de manera experimental y teórica.
  3. Determinación de la reacción horizontal en un punto de apoyo de una viga en forma de arco sometida a una carga vertical, de manera experimental y teórica.
  4. Estudio de la variación de la reacción horizontal con la magnitud de la carga aplicada.
  5. Estudio del diagrama de momentos de un arco sometido a una carga localizada en distintos puntos.
