MARP Equipo de Arco Parabólico
SISTEMAS INNOVADORES
El Equipo de Arco Parabólico, "MARP", nos permite el estudio de un arco parabólico isostático (con un apoyo fijo y otro móvil) o hiperestático (los dos apoyos fijos) bajo carga, las deformaciones producidas y las reacciones de los apoyos del arco.
Expansiones
NOTICIAS RELACIONADAS
Descripción General

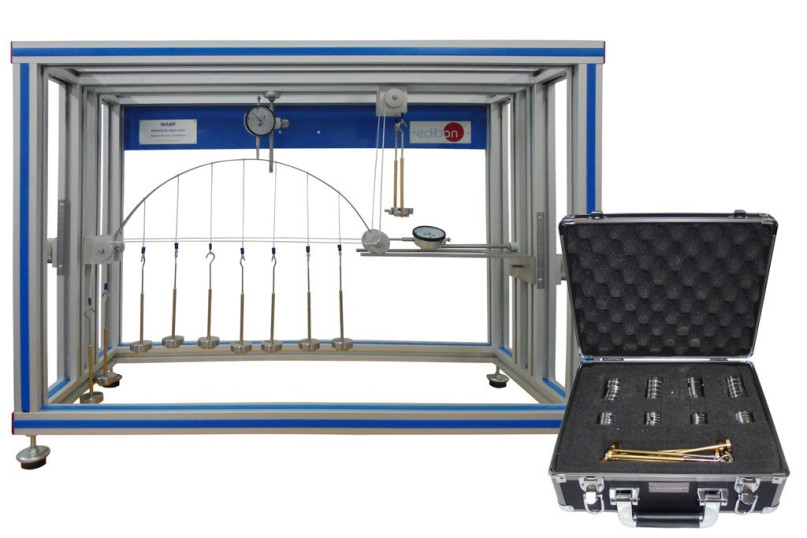

El Equipo de Arco Parabólico, "MARP", contiene un arco articulado preformado, el cual se puede someter a cargas puntuales o uniformemente distribuidas mediante siete tirantes con ganchos distribuidos de forma uniforme.
Un apoyo del arco es fijo mientras que el otro puede ser fijo o móvil en dirección horizontal. Cuando los dos extremos son fijos se estudiarán las condiciones de arco hiperestático (1 grado de libertad), mientras que cuando uno de los extremos es móvil se analizarán las condiciones de arco isostático ( 0 grados de libertad).
Para fijar el apoyo móvil y trabajar como apoyo fijo se emplea un juego de pesas para anular el desplazamiento horizontal y otro juego de pesas para compensar la reacción vertical del apoyo.
Para la medida de las deformaciones del arco bajo carga el equipo dispone de dos relojes comparadores, uno que mide el desplazamiento horizontal del apoyo libre, y otro que mide la flexión del arco.
EJERCICIOS Y PRÁCTICAS GUIADAS
EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL
- Estudio de los principios mecánicos de un arco parabólico.
- Diferencias entre un arco isostático y un arco hiperestático.
- Análisis del arco bajo carga: Medida de las deformaciones. Medida de las reacciones de los apoyos en el arco hiperestático.
- Influencia de una carga puntual o una carga uniformemente distribuida en las reacciones en el apoyo yen la deformación del arco.
- Evaluación de la relación entre la carga aplicada y el desplazamiento horizontal.
- Comparación del desplazamiento horizontal con los valores teóricos.
- Análisis del empuje horizontal.
EQUIPOS COMPLEMENTARIOS
7.1.6.- MECÁNICA DE ESTRUCTURAS
MFPG
El Equipo de Estudio de Fuerzas en Plumas de Grúa, "MFPG", está diseñado para estudiar las fuerzas de tracción y compresión en unsistema de fuerzas concurrentes basado en el ejemplo de la pluma de una grúa.El equipo representa un sistema de...
7.1.6.- MECÁNICA DE ESTRUCTURAS
MVS
Equipo de Puente Colgante
El Equipo de Puente Colgante, "MVS", ha sido meticulosamente diseñado por EDIBON para explorar la dinámica de los esfuerzos en un sistema de puente colgante. Este equipo simula un puente colgante utilizando un tablero y dos cables principales...
7.1.6.- MECÁNICA DE ESTRUCTURAS
MART
Equipo de Arco Triarticulado
El equipo de arco triarticulado "MART" permite al estudiante familiarizarse con arcos de tres puntos de apoyo, para calcular las fuerzas de soporte (para carga puntual, para carga uniformemente distribuida y para carga en movimiento), para...
7.1.6.- MECÁNICA DE ESTRUCTURAS
MFBS
Equipo para Estudio de Fuerzas en una Estructura de Barras Simple (Celosías Simples)

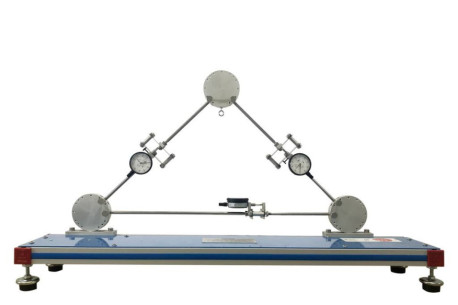

El Equipo para Estudio de Fuerzas en una Estructura de Barras Simple (Celosías Simples), "MFBS", diseñado por EDIBON, permite el estudio de las fuerzas que actúan en una celosía simple cuando es sometida a una carga puntual en uno de los nodos que...
7.1.6.- MECÁNICA DE ESTRUCTURAS
MFCS1
Equipo de Estudio de Fuerzas en Diferentes Montajes de Celosías Planas
El Equipo de Estudio de Fuerzas en Diferentes Montajes de Celosías Planas, "MFCS1", permite la medición de los esfuerzos en diversos tipos de celosías planas, el estudio de la dependencia de la fuerza externa y la comparación de las fuerzas...
7.1.6.- MECÁNICA DE ESTRUCTURAS
MFCS2
Equipo de Estudio de Fuerzas en Celosías Hiperestáticas
El Equipo de Estudio de Fuerzas en Celosías Hiperestáticas, "MFCS2", permite la medición de los esfuerzos en las barras en dos tipos de celosías, isostáticas o estáticamente determinadas e hiperestáticas o estáticamente indeterminadas, el estudio...
7.1.6.- MECÁNICA DE ESTRUCTURAS
MFCS3
Equipo para Estudio de Deformación en Celosías
El Equipo para Estudio de Deformación en Celosías, "MFCS3", permite la medición de los esfuerzos en las barras en diversos tipos de celosías, y el estudio de la dependencia de la fuerza externa y la comparación de las fuerzas experimentales en las...
7.1.6.- MECÁNICA DE ESTRUCTURAS
MCPG
Equipo de Cilindro de Pared Gruesa
En el Equipo de Cilindro de Pared Gruesa, "MCPG", las tensiones se determinan a través de la medición de las deformaciones producidasen la superficie. Estas deformaciones se miden con galgas extensométricas.El recipiente de pared gruesa consiste...
7.1.6.- MECÁNICA DE ESTRUCTURAS
MFL
Equipo de Arco Biarticulado

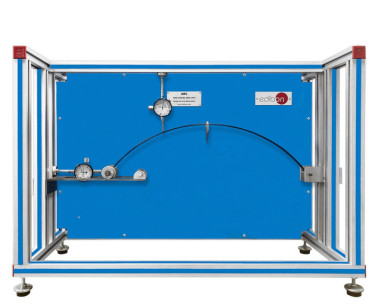

El Equipo de Arco Biarticulado, "MFL", diseñado por EDIBON permite estudiar la respuesta de una viga en forma de arco ante la aplicación sobre él de una fuerza externa.El arco se sustenta mediante dos apoyos, uno fijo y otro móvil. Mediante el...
7.1.6.- MECÁNICA DE ESTRUCTURAS
MPO
Equipo de Pórtico
El Equipo de Pórtico, "MPO", diseñado por EDIBON, permite realizar medidas precisas de deflexión vertical y horizontal en un pórtico rectangular empotrado. Al aplicar diversas cargas con pesos específicos, se pueden observar y registrar los...
7.1.6.- MECÁNICA DE ESTRUCTURAS
STH
Equipo de Hipótesis de Tensiones
El Equipo de Hipótesis de Tensiones, "STH", permite estudiar y comprobar las hipótesis de tensiones aplicando cargas en diferentes direcciones sobre un punto de probeta de estudio y se miden las deformaciones producidas.Se aplican tensiones...
7.1.6.- MECÁNICA DE ESTRUCTURAS
MEPE
Equipo para Estudio de Problemas de Estabilidad

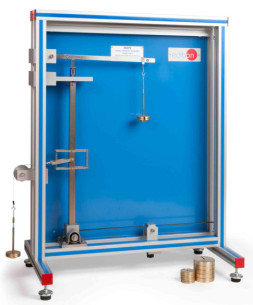

El Equipo para Estudio de Problemas de Estabilidad, "MEPE", está destinado al estudio de la estabilidad en una barra sometida a pandeo mediante la obtención de la carga crítica en diferentes configuraciones.El equipo está formado por dos barras,...
