TRLB Equipo de Bucles de Reciclado

9.1.- FUNDAMENTOS Y CONCEPTOS BÁSICOS DE TERMODINÁMICA
RECYCLE LOOPS UNIT - TRLB

SISTEMAS INNOVADORES

El Equipo de Bucles de Recirculado, "TRLB", ha sido diseñado para demostrar, tanto visual como experimentalmente, qué es y cómotrabaja un bucle de recirculado.

Ver descripción general

Expansiones

ICAI

Software Interactivo para Enseñanza Asistida desde Computador

Descripción General

El Equipo de Bucles de Recirculado, "TRLB", ha sido diseñado para demostrar, tanto visual como experimentalmente, qué es y cómotrabaja un bucle de recirculado. Tiene muchas aplicaciones didácticas, entre ellas la realización de balances de masa y de energía bajocondiciones de estado estable y estado inestable.

En este equipo una corriente de agua de entrada es acondicionada térmicamente por medio de un bucle de recirculación para obteneruna corriente de agua de salida en los términos deseados.

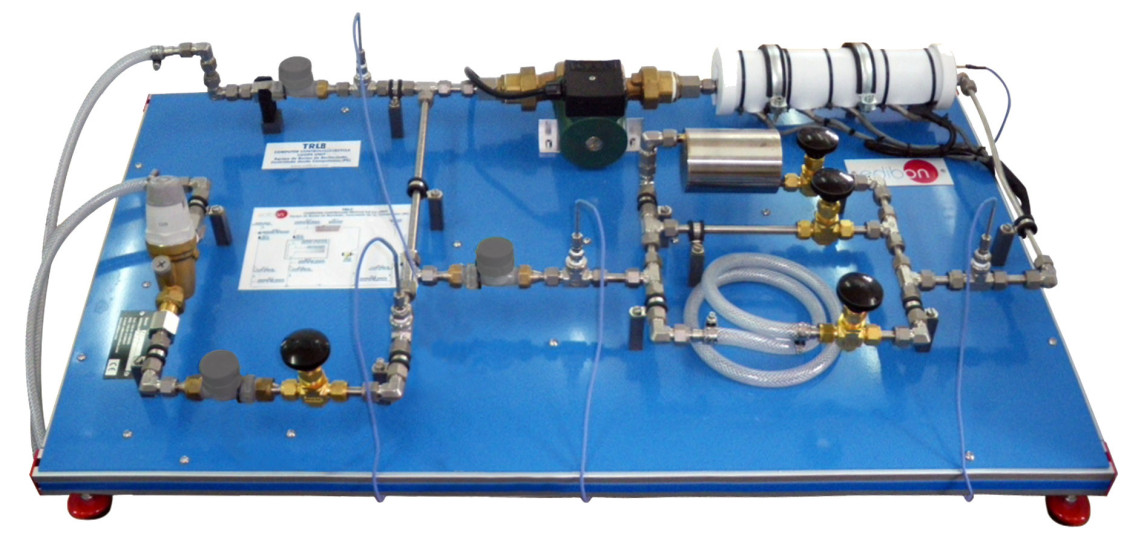

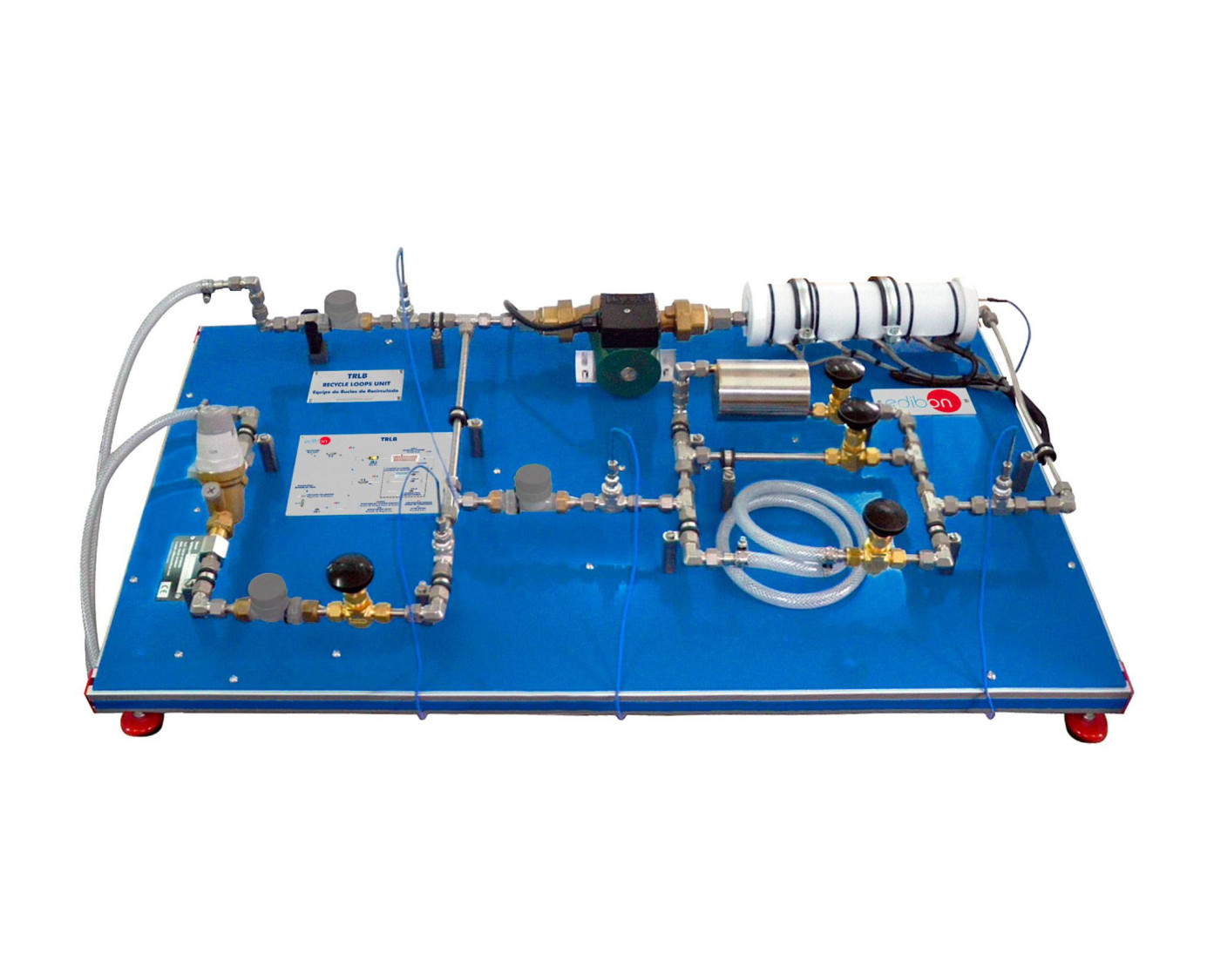

El equipo consta de un tubo que lleva agua desde un suministro de agua fría hasta un desagüe y un bucle conectado entre las conexionesde suministro y desagüe. Este bucle de recirculado incorpora una bomba y una resistencia de calentamiento para elevar la temperaturadel agua en el bucle.

Distintos volúmenes del bucle de recirculado pueden seleccionarse simplemente mediante la apertura de la válvula correspondiente.

Se puede estudiar el tiempo de residencia de cada configuración. La variación del caudal del bucle tiene notables propiedades didácticas.

Mediante tal variación conseguimos regular el bucle de recirculado.

La temperatura del agua a la entrada, a la salida y dentro del bucle se miden usando sensores de temperatura. Los caudales de agua enlos puntos correspondientes se miden usando sensores de caudal.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Comprensión del significado del Bucle de Recirculado deAgua.

Balances de masa del estado estacionario:

  1. Balance másico en el bucle de recirculado en régimenestacionario con distintas proporciones de agua enrecirculación y diferentes bucles.

Balances térmicos del estado transitorio:

  1. Determinación de la capacidad de respuesta del sistema conbucle de recirculado, cuando la resistencia está encendida,para diferentes caudales y diferentes bucles.
  2. Determinación de la capacidad de respuesta del sistema conbucle de recirculado, cuando la resistencia está apagada,para diferentes caudales y diferentes bucles.

Balances térmicos del estado estacionario:

  1. Balance térmico en el bucle de recirculado en régimenestacionario con distintas proporciones de agua enrecirculación y diferentes bucles.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

Balances de masa del estado estacionario:

  1. Demostración de que con cualquier caudal de recirculado elflujo de entrada y salida son el mismo.

Balances térmicos del estado transitorio:

  1. Estudiar los efectos al variar el caudal de entrada.
  2. Estudio del efecto del recirculado sin caudal a su través.

Balances térmicos del estado estacionario:

  1. Comprobación de la variación en la temperatura de salida,con la resistencia de calentamiento encendida y un caudal fijode entrada de agua, provocada por diferentes caudales derecirculado.
  2. Determinación de la cantidad de calor absorbida en el buclede recirculado.
  3. Uso de la ecuación de energía del flujo estacionario para elsistema general.
  4. Uso de la ecuación de energía del flujo estacionario endistintos puntos del sistema.
  5. Estudio de la respuesta del sistema ante cambios del caudalde recirculado.
  6. Estudio de la respuesta del sistema ante cambios del caudalentrada-salida.
  7. Estudio de la respuesta del sistema ante cambios del volumende recirculado.
  8. Estudio de la respuesta del sistema cuando se cambia lapotencia de la resistencia.
Ver más
