MCPG Equipo de Cilindro de Pared Gruesa
SISTEMAS INNOVADORES

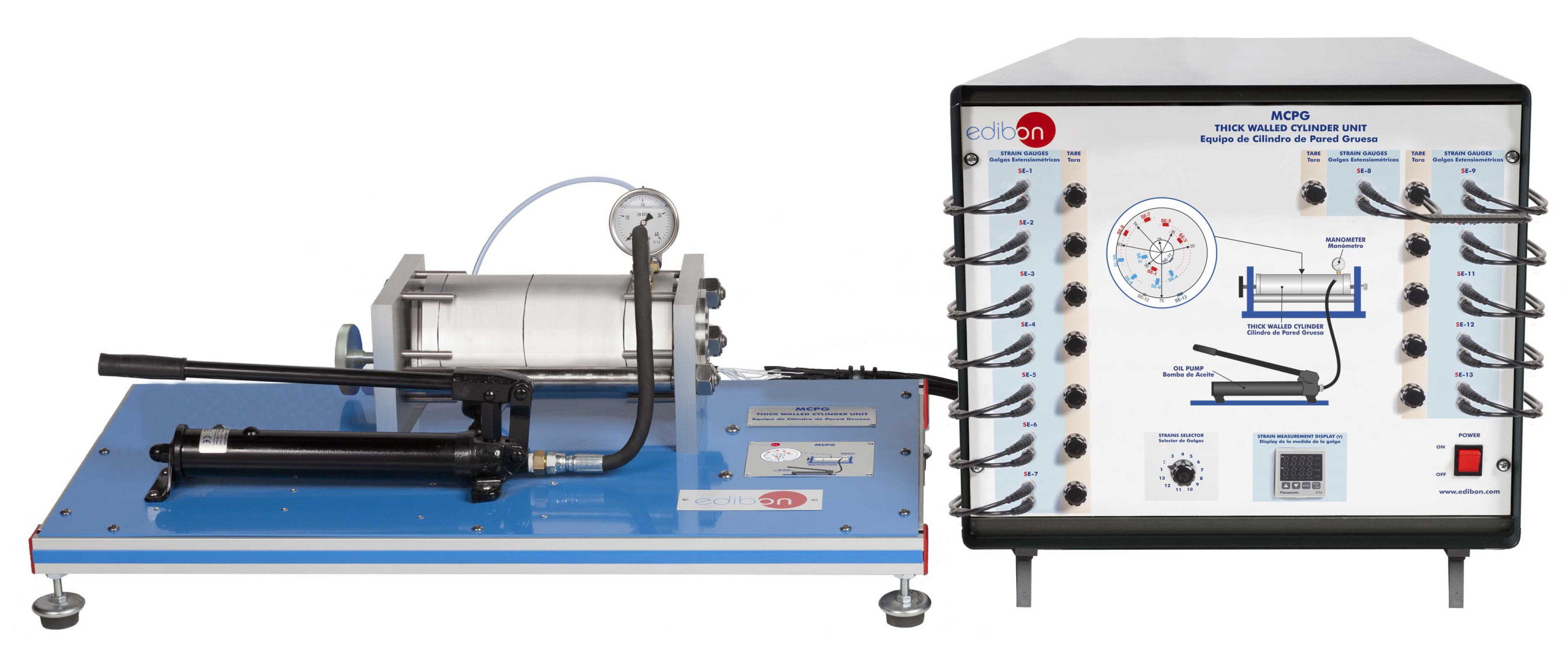

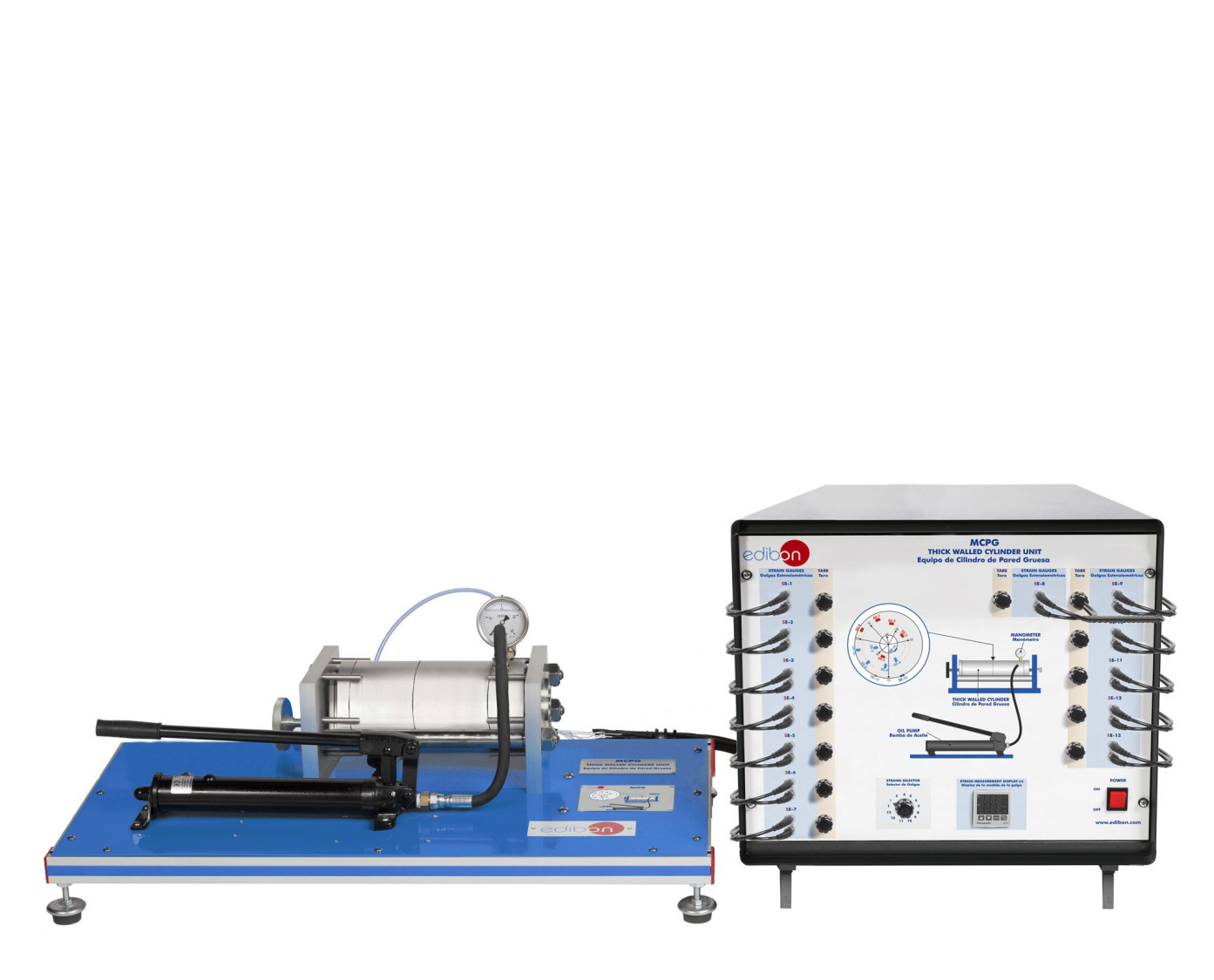

El Equipo de Cilindro de Pared Gruesa, "MCPG", permite el estudio de las tensiones y deformaciones en un cilindro de pared gruesa bajo presiones internas.
Expansiones
NOTICIAS RELACIONADAS
Descripción General
En el Equipo de Cilindro de Pared Gruesa, "MCPG", las tensiones se determinan a través de la medición de las deformaciones producidasen la superficie. Estas deformaciones se miden con galgas extensométricas.
El recipiente de pared gruesa consiste en un cilindro de aluminio de longitud 300 mm cuyas paredes tienen un espesor de 50 mm. Estádividido en dos partes (cerrado por ambos lados) en cuya mitad, en una ranura excéntrica, se disponen las galgas extensómetricas endistintos radios.
Además, también se disponen galgas en las paredes interior y exterior del cilindro, permitiendo la medida de las deformaciones endirección radial, tangencial y axial.
La presión en el interior se genera con aceite mediante una bomba hidráulica manual y se mide con un manómetro alojado en el cilindro.
EJERCICIOS Y PRÁCTICAS GUIADAS
EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL
- Estudio de tensiones en un recipiente de pared gruesa bajopresión interna.
- Medición de deformaciones con galgas extensométricas.
- Estudio de la distribución de tensión en tres ejes. Diagramascirculares Mohr.
- Determinación de la distribución de tensiones normales endirección radial, tangencial y axial.
- Análisis de las relaciones existentes entre deformaciones,presión y tensiones producidas.
EQUIPOS SIMILARES DISPONIBLES
7.1.5.- TRIBOLOGÍA (FRICCIÓN, DESGASTE, LUBRICACIÓN)
MCD
El Equipo de Cilindro Delgado, "MCD", se ha diseñado para permitir al estudiante comprobar varias fórmulas analíticas con resultados reales medidos. Las galgas extensiométricas montadas en distintas posiciones y orientaciones sobre el cilindro...
EQUIPOS COMPLEMENTARIOS
7.1.6.- MECÁNICA DE ESTRUCTURAS
MFPG
Equipo de Estudio de Fuerzas en Plumas de Grúa
El Equipo de Estudio de Fuerzas en Plumas de Grúa, "MFPG", está diseñado para estudiar las fuerzas de tracción y compresión en unsistema de fuerzas concurrentes basado en el ejemplo de la pluma de una grúa.El equipo representa un sistema de...
7.1.6.- MECÁNICA DE ESTRUCTURAS
MVS
Equipo de Puente Colgante
El Equipo de Puente Colgante, "MVS", ha sido meticulosamente diseñado por EDIBON para explorar la dinámica de los esfuerzos en un sistema de puente colgante. Este equipo simula un puente colgante utilizando un tablero y dos cables principales...
7.1.6.- MECÁNICA DE ESTRUCTURAS
MARP
Equipo de Arco Parabólico
El Equipo de Arco Parabólico, "MARP", contiene un arco articulado preformado, el cual se puede someter a cargas puntuales o uniformemente distribuidas mediante siete tirantes con ganchos distribuidos de forma uniforme.Un apoyo del arco es fijo...
7.1.6.- MECÁNICA DE ESTRUCTURAS
MART
Equipo de Arco Triarticulado
El equipo de arco triarticulado "MART" permite al estudiante familiarizarse con arcos de tres puntos de apoyo, para calcular las fuerzas de soporte (para carga puntual, para carga uniformemente distribuida y para carga en movimiento), para...
7.1.6.- MECÁNICA DE ESTRUCTURAS
MFBS
Equipo para Estudio de Fuerzas en una Estructura de Barras Simple (Celosías Simples)
El Equipo para Estudio de Fuerzas en una Estructura de Barras Simple (Celosías Simples), "MFBS", diseñado por EDIBON, permite el estudio de las fuerzas que actúan en una celosía simple cuando es sometida a una carga puntual en uno de los nodos que...
7.1.6.- MECÁNICA DE ESTRUCTURAS
MFCS1
Equipo de Estudio de Fuerzas en Diferentes Montajes de Celosías Planas
El Equipo de Estudio de Fuerzas en Diferentes Montajes de Celosías Planas, "MFCS1", permite la medición de los esfuerzos en diversos tipos de celosías planas, el estudio de la dependencia de la fuerza externa y la comparación de las fuerzas...
7.1.6.- MECÁNICA DE ESTRUCTURAS
MFCS2
Equipo de Estudio de Fuerzas en Celosías Hiperestáticas
El Equipo de Estudio de Fuerzas en Celosías Hiperestáticas, "MFCS2", permite la medición de los esfuerzos en las barras en dos tipos de celosías, isostáticas o estáticamente determinadas e hiperestáticas o estáticamente indeterminadas, el estudio...
7.1.6.- MECÁNICA DE ESTRUCTURAS
MFCS3
Equipo para Estudio de Deformación en Celosías
El Equipo para Estudio de Deformación en Celosías, "MFCS3", permite la medición de los esfuerzos en las barras en diversos tipos de celosías, y el estudio de la dependencia de la fuerza externa y la comparación de las fuerzas experimentales en las...
7.1.6.- MECÁNICA DE ESTRUCTURAS
MFL
Equipo de Arco Biarticulado
El Equipo de Arco Biarticulado, "MFL", diseñado por EDIBON permite estudiar la respuesta de una viga en forma de arco ante la aplicación sobre él de una fuerza externa.El arco se sustenta mediante dos apoyos, uno fijo y otro móvil. Mediante el...
7.1.6.- MECÁNICA DE ESTRUCTURAS
MPO
Equipo de Pórtico
El Equipo de Pórtico, "MPO", diseñado por EDIBON, permite realizar medidas precisas de deflexión vertical y horizontal en un pórtico rectangular empotrado. Al aplicar diversas cargas con pesos específicos, se pueden observar y registrar los...
7.1.6.- MECÁNICA DE ESTRUCTURAS
STH
Equipo de Hipótesis de Tensiones

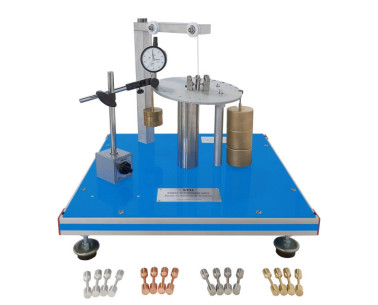

El Equipo de Hipótesis de Tensiones, "STH", permite estudiar y comprobar las hipótesis de tensiones aplicando cargas en diferentes direcciones sobre un punto de probeta de estudio y se miden las deformaciones producidas.Se aplican tensiones...
