TRCAC Equipo de Circuito de Refrigeración con Carga Ajustable, Controlado desde Computador (PC)

9.4.- REFRIGERACIÓN
COMPUTER CONTROLLED REFRIGERATION CIRCUIT WITH VARIABLE LOAD - TRCAC

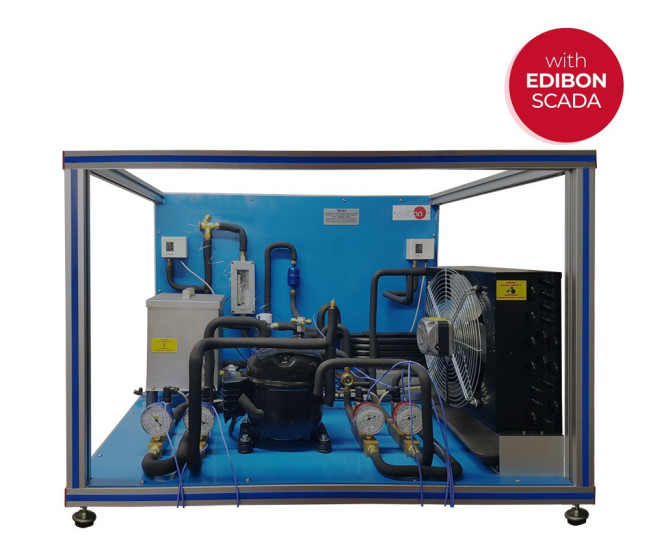

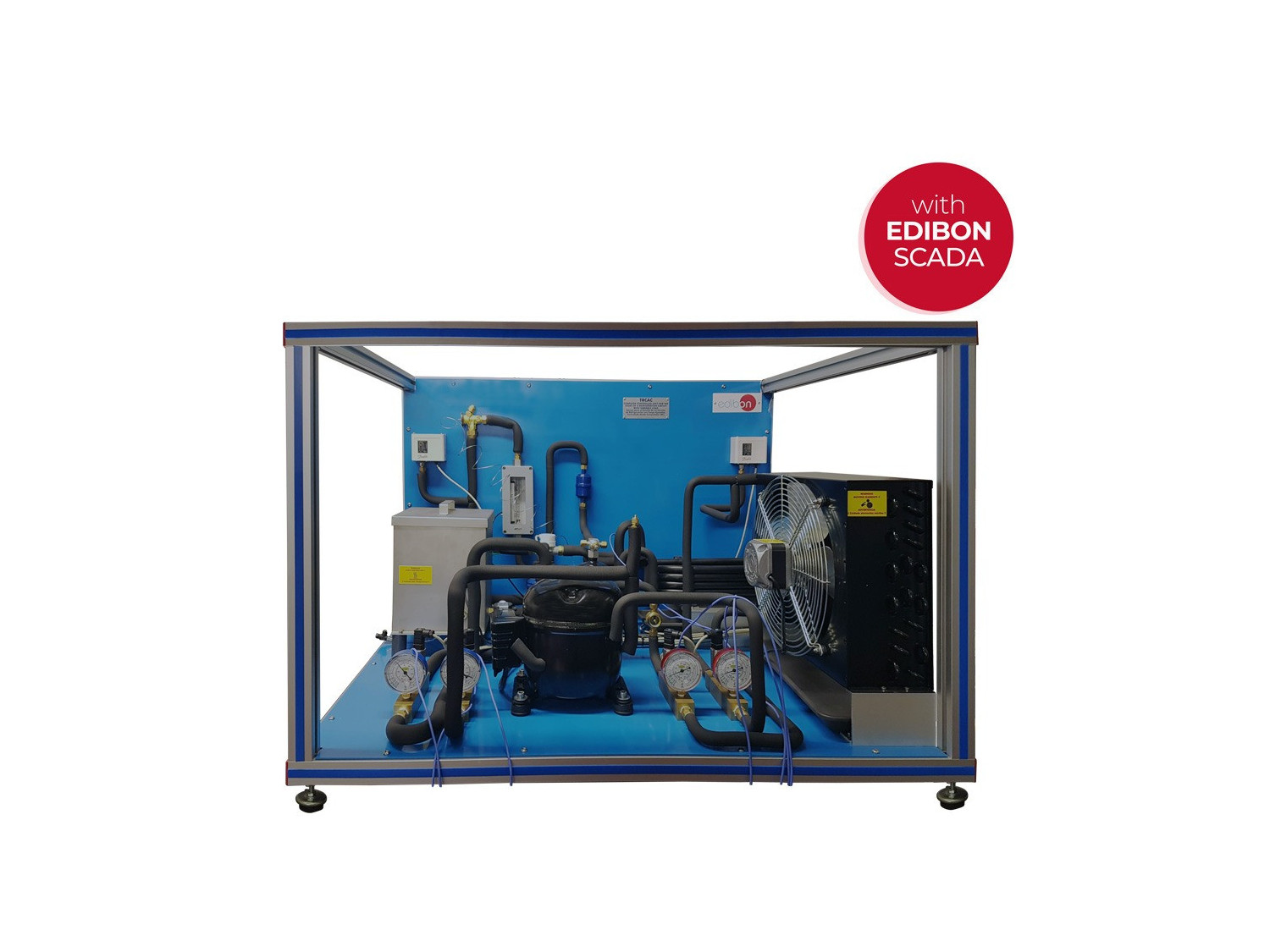

Equipo: EG5C. Equipo de Circuito de Refrigeración con Carga Ajustable

COMPUTER CONTROLLED REFRIGERATION CIRCUIT WITH VARIABLE LOAD - TRCAC

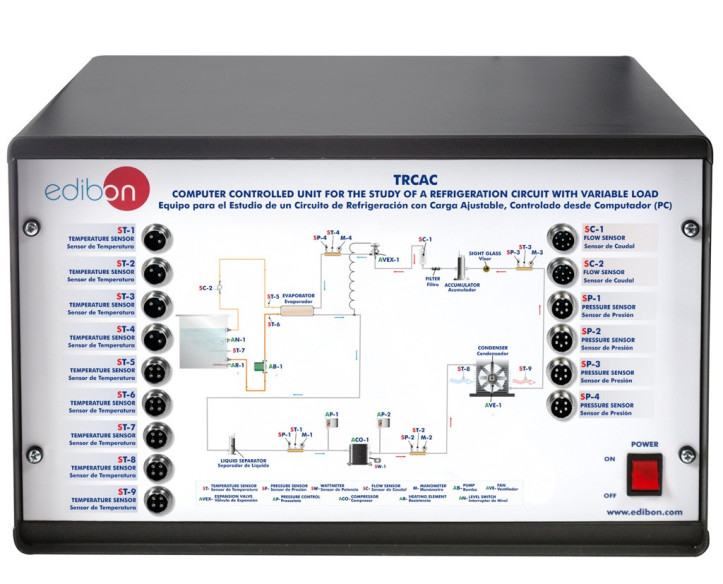

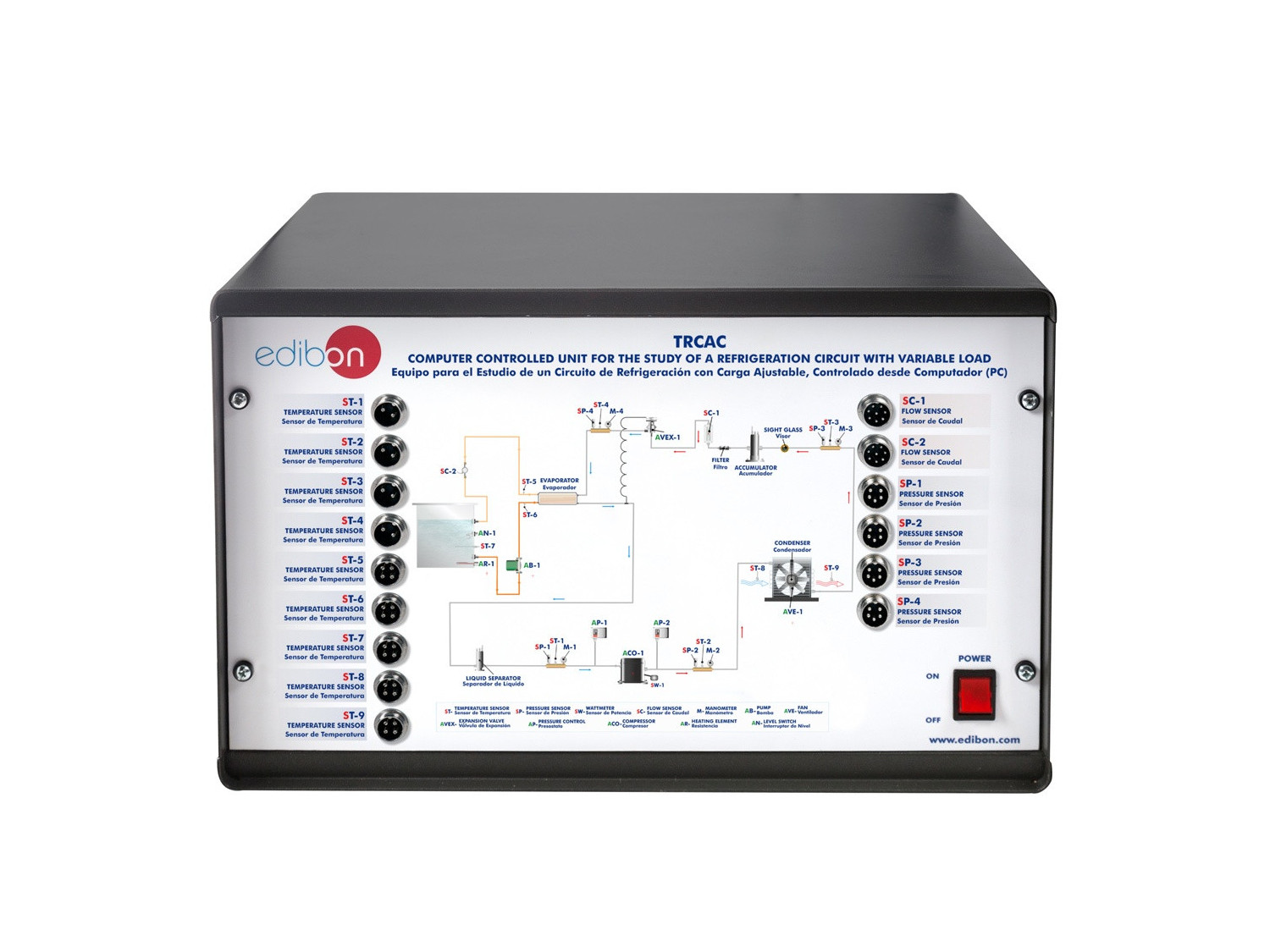

TRCAC/CIB. Caja-Interface de Control: La Caja-Interface de Control forma parte del sistema SCADA

COMPUTER CONTROLLED REFRIGERATION CIRCUIT WITH VARIABLE LOAD - TRCAC

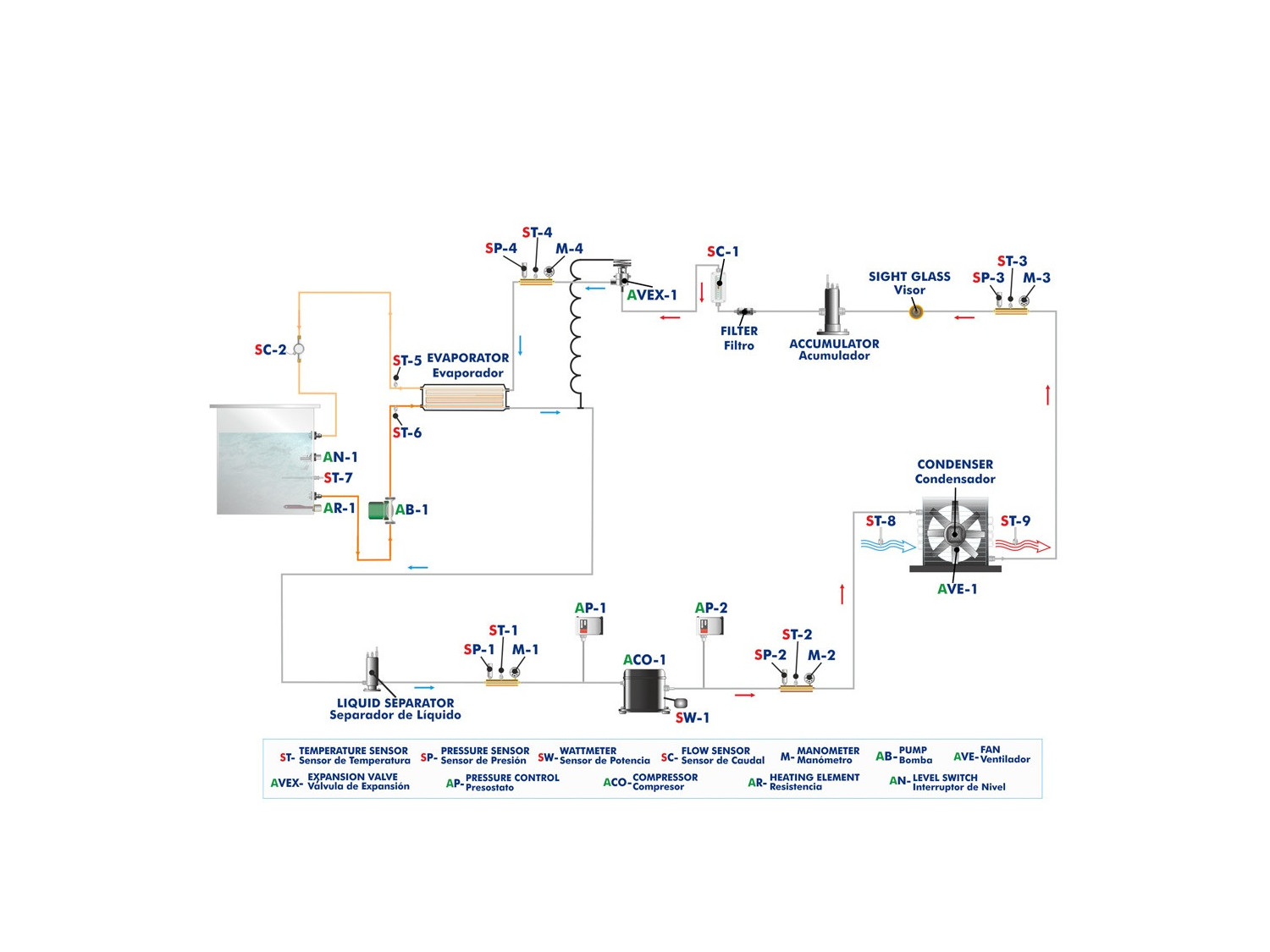

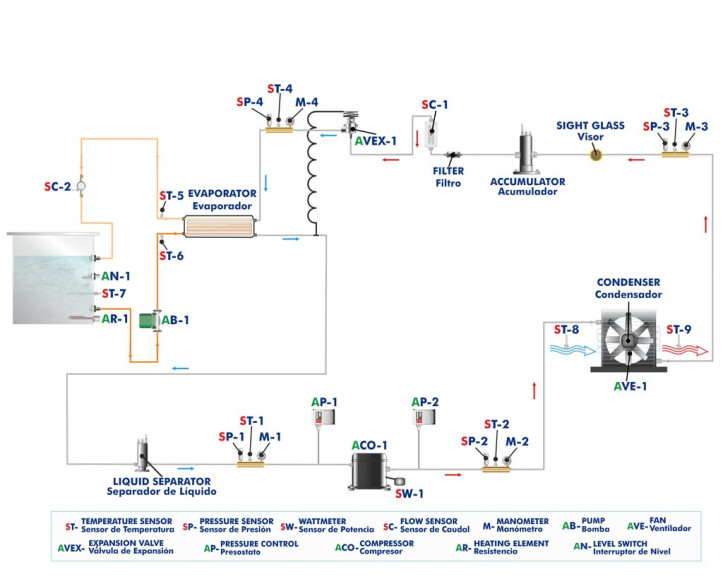

Diagrama de proceso y disposición de los elementos del equipo

COMPUTER CONTROLLED REFRIGERATION CIRCUIT WITH VARIABLE LOAD - TRCAC

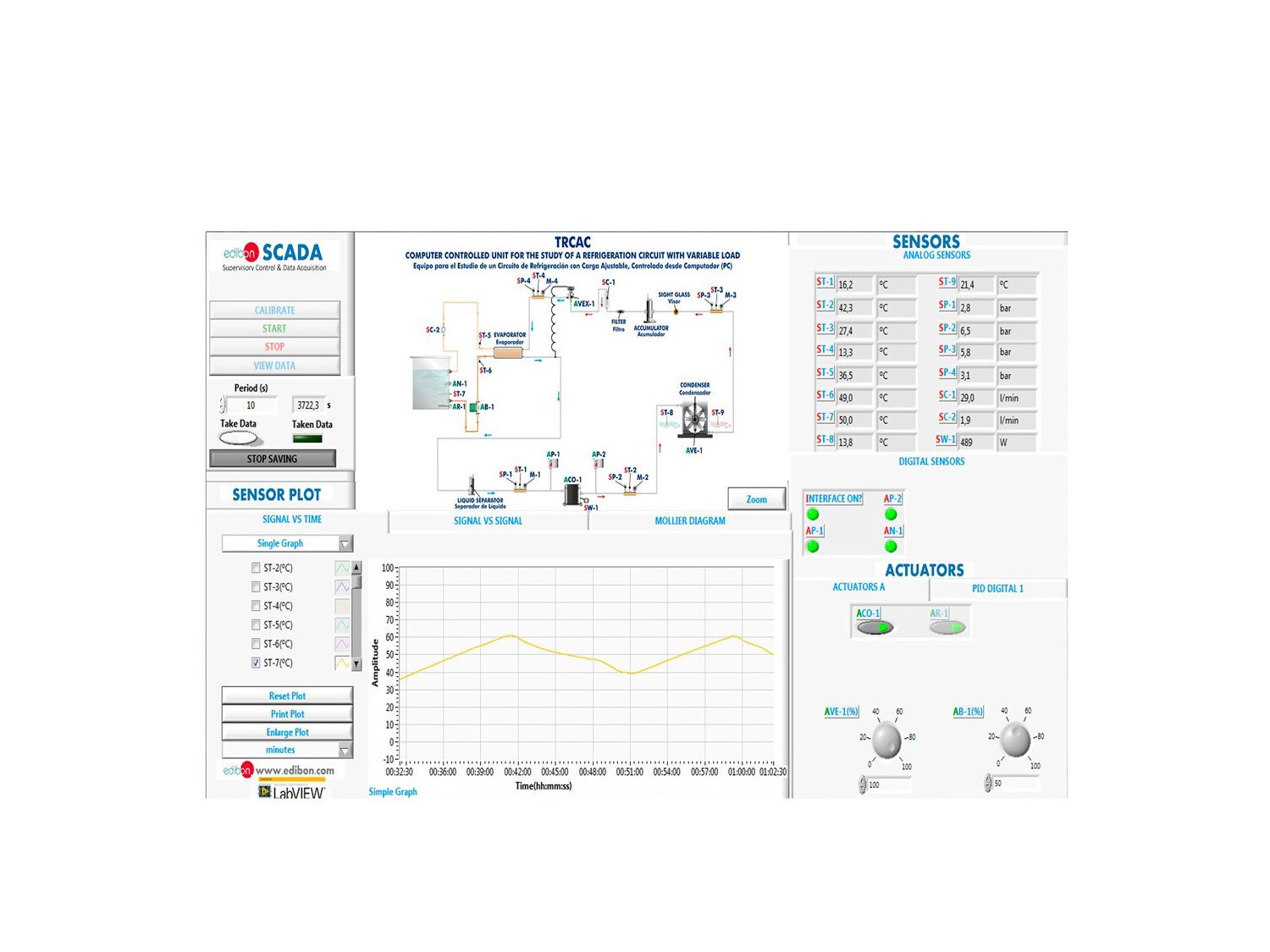

TRCAC/SOF. Software del equipo TRCAC. Pantalla principal

COMPUTER CONTROLLED REFRIGERATION CIRCUIT WITH VARIABLE LOAD - TRCAC
COMPUTER CONTROLLED REFRIGERATION CIRCUIT WITH VARIABLE LOAD - TRCAC
COMPUTER CONTROLLED REFRIGERATION CIRCUIT WITH VARIABLE LOAD - TRCAC
COMPUTER CONTROLLED REFRIGERATION CIRCUIT WITH VARIABLE LOAD - TRCAC

SISTEMAS INNOVADORES

El Equipo de Circuito de Refrigeración con Carga Ajustable, Controlado desde Computador (PC), "TRCAC", permite realizar ensayos fundamentales para el estudio de un ciclo de refrigeración por compresión con una carga térmica ajustable.

Ver descripción general

Expansiones

ICAI

Software Interactivo para Enseñanza Asistida desde Computador
FSS

Sistema de Simulación de Fallos
PLC

Control de Procesos Industriales por PLC
PLCHMI

Control y Monitorización local/remota IIoT con HMI
ELK

KIT de Desarrollo de Software de EDIBON, Powered by NI LabVIEW™
ECR

Sistema Modular Industrial de EDIBON con NI CompactRIO
ESN

EDIBON Scada-Net
ECL

Educación a Distancia de EDIBON

Laboratorios

11PTC
 Laboratorio para Centro de Formación de Petróleo
9TV
 Laboratorio de Termodinámica y Termotecnia para Educación Técnica y Vocacional
9HE
 Laboratorio de Termodinámica y Termotecnia para Educación Superior

NOTICIAS RELACIONADAS

Termodinámica y la Termotecnia: Conceptos clave y contribución de EDIBON
Termodinámica y la Termotecnia: Conceptos clave y contribución de EDIBON
La termodinámica y la termotecnia son áreas fundamentales de la ingeniería que juegan un rol crucial en múltiples industrias, desde la generación de energía hasta la climatización. Comprender sus conceptos básicos no solo es esencial para los ingenieros, sino que también proporciona una base para...
Leer más
EDIBON y su compromiso con las Skills Europeas
EDIBON y su compromiso con las Skills Europeas
En EDIBON, estamos comprometidos con impulsar las capacidades como un pilar estratégico para la competitividad y el bienestar social de la Unión Europea. La capacitación adecuada de la ciudadanía no solo refuerza la economía, sino que también permite a las personas participar plenamente en la...
Leer más
Rendimiento de los Refrigeradores de Absorción por Difusión con Potencia de Entrada Variable
Rendimiento de los Refrigeradores de Absorción por Difusión con Potencia de Entrada Variable
Nos emociona celebrar la publicación del artículo de la Prof. Dra. Nina Penkova titulada "Rendimiento de los Refrigeradores de Absorción por Difusión con Potencia de Entrada Variable". El estudio explora cómo los refrigeradores de absorción, que utilizan energía residual o solar para calefacción...
Leer más
Setting up with the Ministry of Education, Culture and Sports of Castilla La Mancha (Spain)
Setting up with the Ministry of Education, Culture and Sports of Castilla La Mancha (Spain)
We have supplied some of our units to the IES Pedro Mercedes (Cuenca), IES Aguas Vivas (Guadalajara) and IES Juanelo Turriano (Toledo).
Leer más

Descripción General

El Equipo de Circuito de Refrigeración con Carga Ajustable, Controlado desde Computador (PC), "TRCAC", es un equipo para el estudio de un ciclo de refrigeración con una carga térmica ajustable.

El equipo incluye todos los componentes necesarios para un circuito de refrigeración completamente operativo, como compresor hermético, condensador, evaporador y una válvula de expansión termostática.

El condensador consiste en un intercambiador de tubos con ventilador donde el refrigerante, en fase vapor, va cediendo calor al aire a su paso por los tubos, produciéndose un cambio de fase del refrigerante a estado líquido mediante un proceso de condensación.

En el evaporador se produce un intercambio de calor desde un circuito de agua (Carga térmica) al circuito de refrigeración. El evaporador consiste en un intercambiador de tubos donde el refrigerante cambia de fase hasta alcanzar el estado de vapor saturado.

El circuito de agua está compuesto por un depósito con una resistencia controlada desde computador (PC), permitiendo controlar la temperatura del agua en el depósito. El agua a una determinada temperatura es impulsada hacia el evaporador mediante una bomba circulatoria controlada desde computador (PC).

Se pueden medir los principales parámetros involucrados en el ciclo: caudal de refrigerante, potencia del compresor y presión y temperatura en los puntos clave del ciclo.

El circuito también incluye un visor que permite ver el estado del refrigerante, un filtro, un acumulador de refrigerante para asegurar un flujo de refrigerante adecuado en el circuito, y un separador de líquidos para evitar que entre liquido al compresor. Como medida de seguridad el circuito incluye dos presostatos para el lado de alta y baja presión.

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisiciónde Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Estudio del proceso de refrigeración.
  2. Estudio de un circuito de refrigeración con una carga ajustable.
  3. Estudio y familiarización con cada uno de los componentes individuales de un sistema de refrigeración (compresor, condensador, evaporador, válvula de expansión, presostatos, etc).
  4. Determinación de la potencia frigorífica.
  5. Determinación del coeficiente de rendimiento.
  6. Estudio del comportamiento bajo carga.
  7. Preparación de curvas de rendimiento.
  8. Determinación de la tasa de compresión del compresor.
  9. Medida de la potencia eléctrica.
  10. Representación del ciclo termodinámico en un diagrama P-H.
  11. Medida de la temperatura en los principales puntos del proceso de refrigeración.
  12. Calibración de los sensores.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Propiedades del refrigerante R-513a.
  2. Diagrama de entalpía-presión para el refrigerante R-513a.

Otras posibilidades que pueden realizarse con este equipo:

  1. Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
  2. Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
  3. El Sistema de Control desde Computador con SCADA y Control PID permiten una simulación industrial real.
  4. Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
  5. Este equipo puede usarse para realizar investigación aplicada.
  6. Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
  7. Control del proceso del equipo TRCAC a través de la interface de control, sin el computador.
  8. Visualización de todos los valores de los sensores usados en el proceso del equipo TRCAC.
  9. Usando PLC-PI pueden realizarse adicionalmente 19 ejercicios más.
  10. El usuario puede realizar otros ejercicios diseñados por él mismo.
