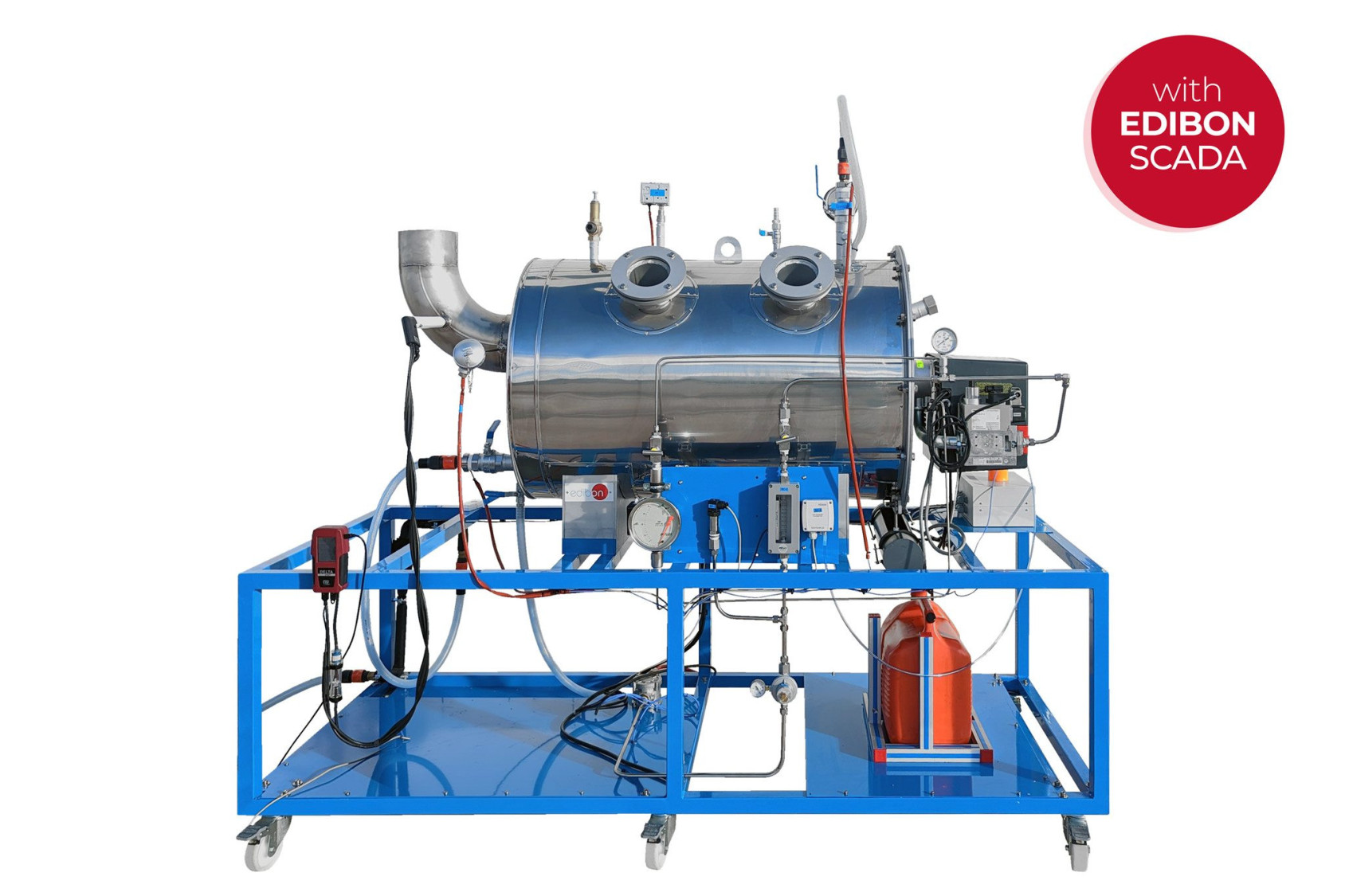

Equipo: TVCC. Equipo de Combustión de Laboratorio,Controlado desde Computador (PC), con SCADA

COMPUTER CONTROLLED COMBUSTION LABORATORY UNIT - TVCC

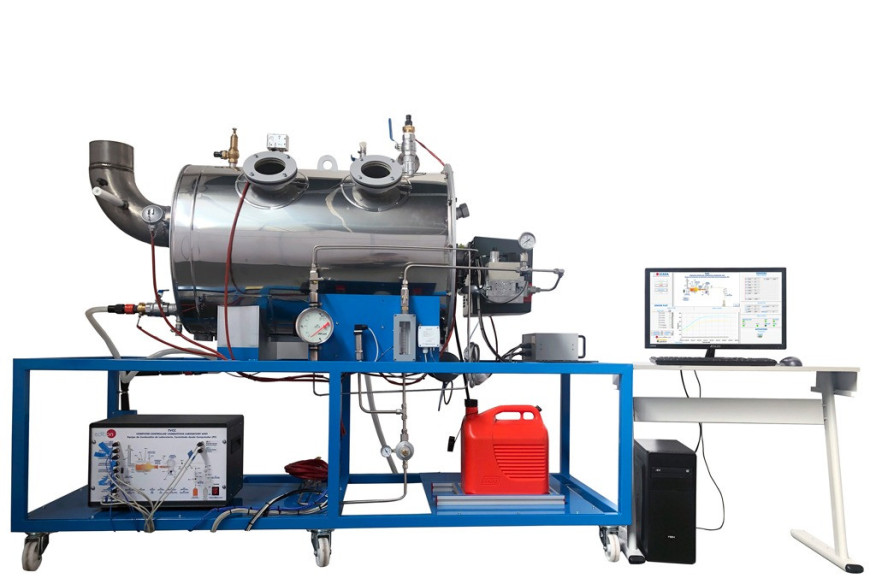

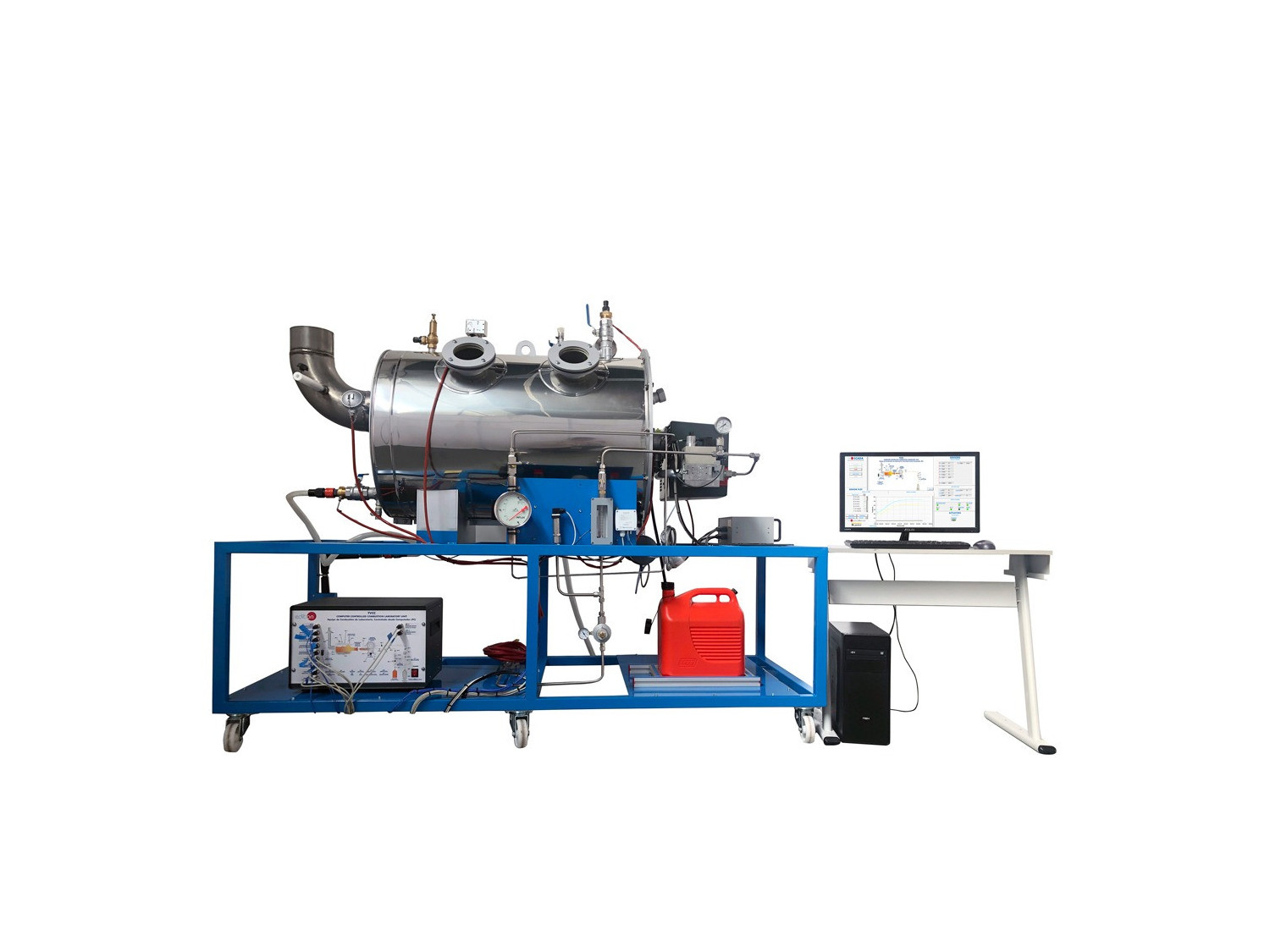

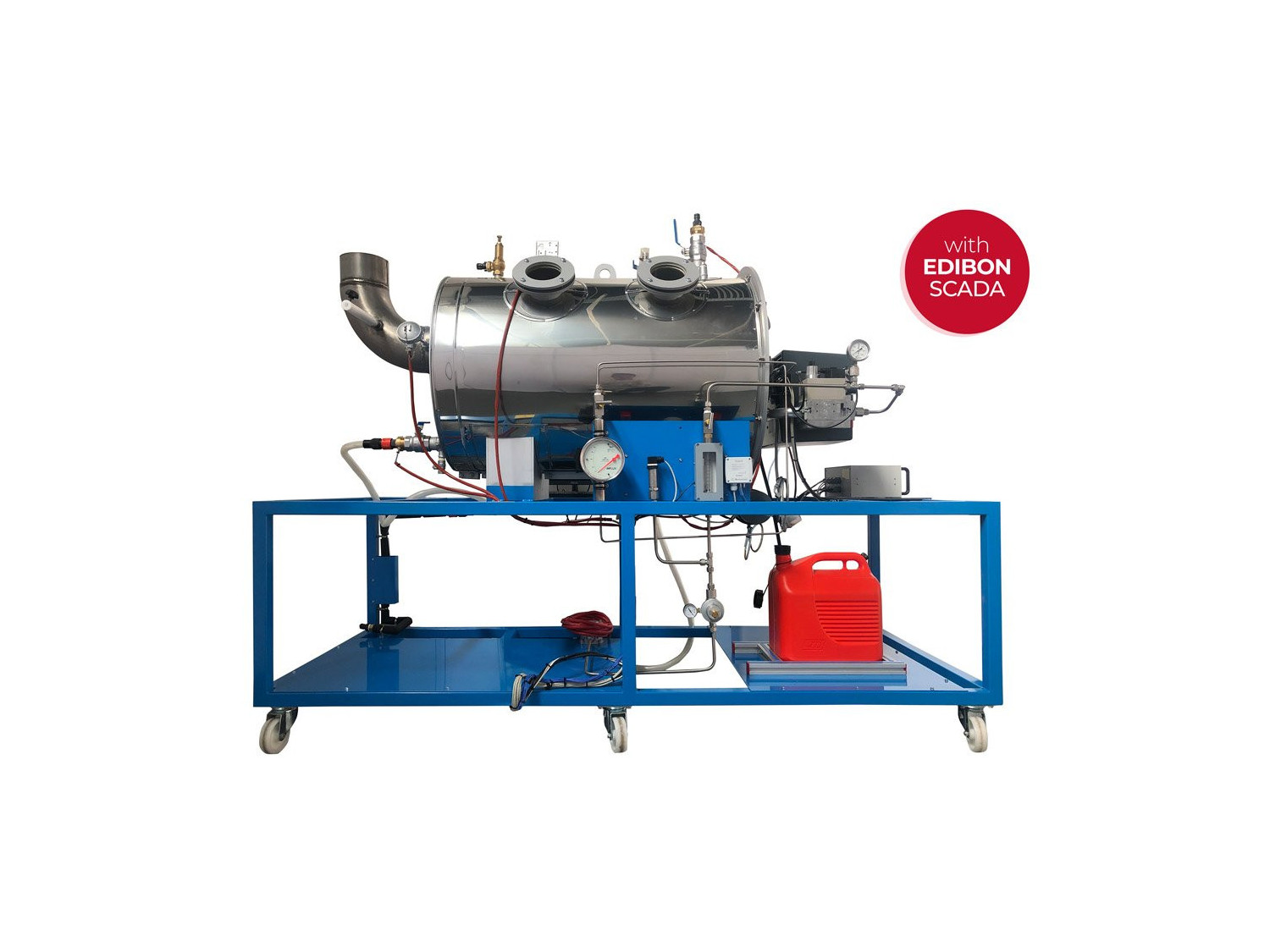

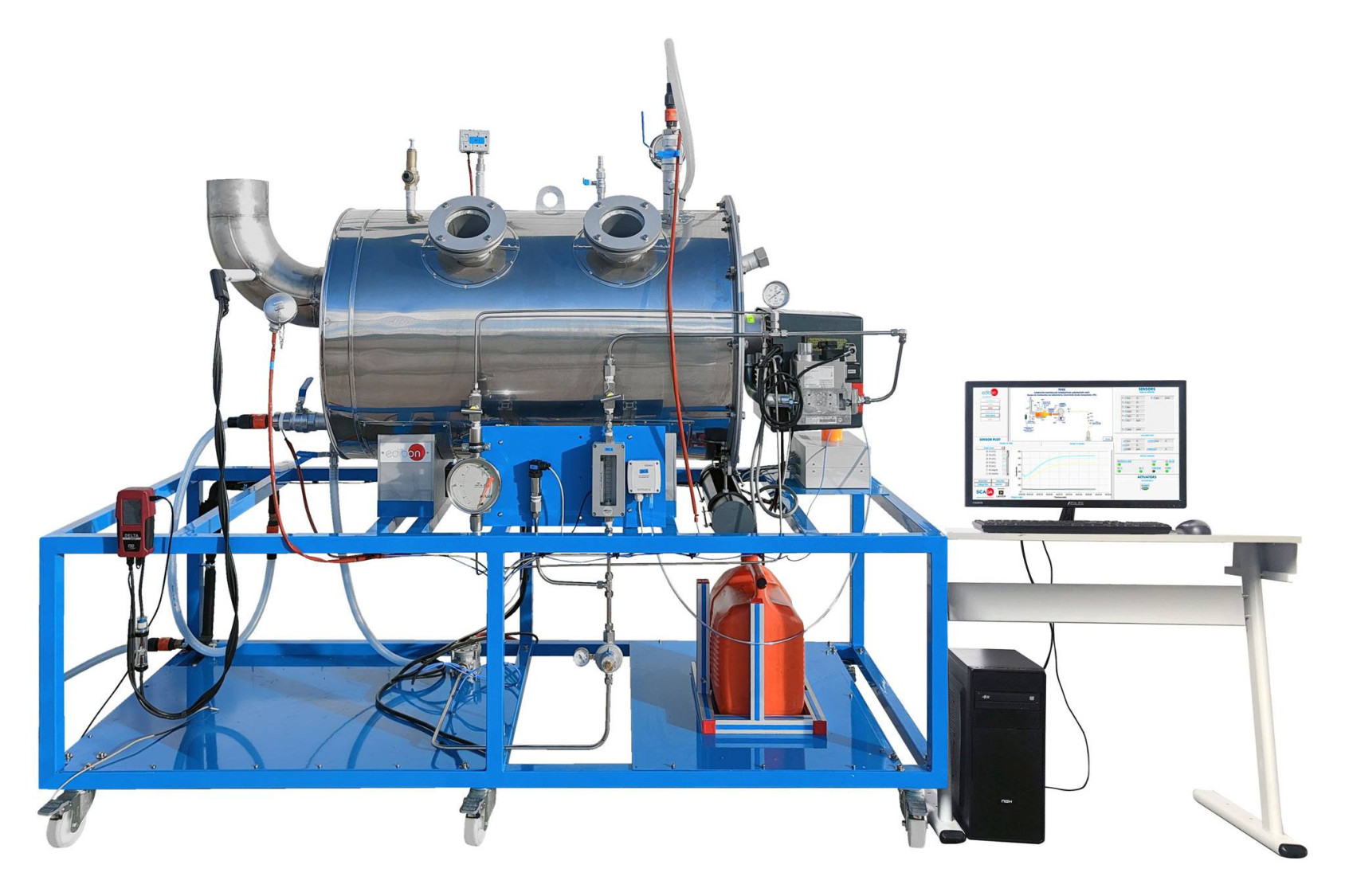

Equipo TVCC completo

COMPUTER CONTROLLED COMBUSTION LABORATORY UNIT - TVCC

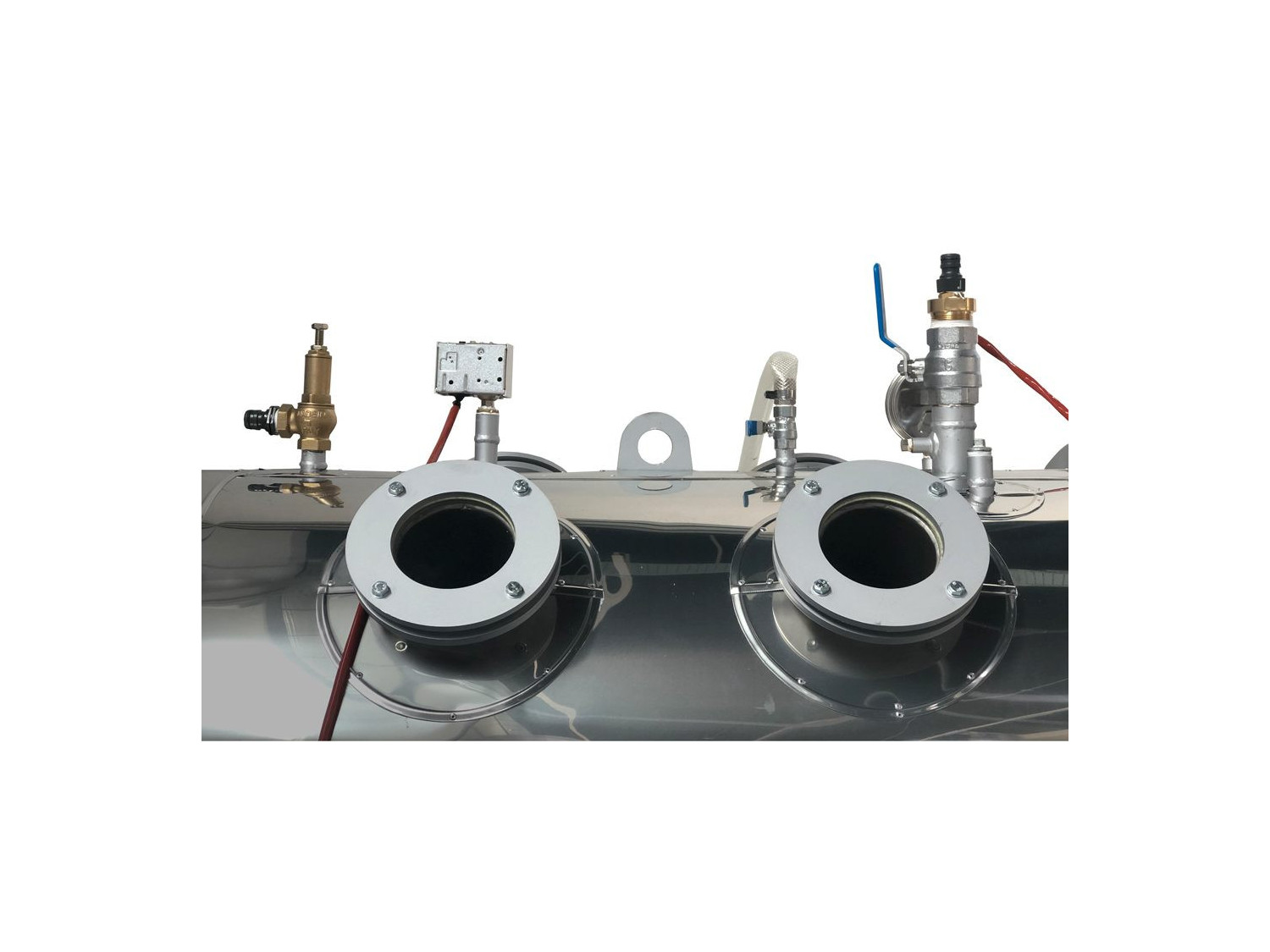

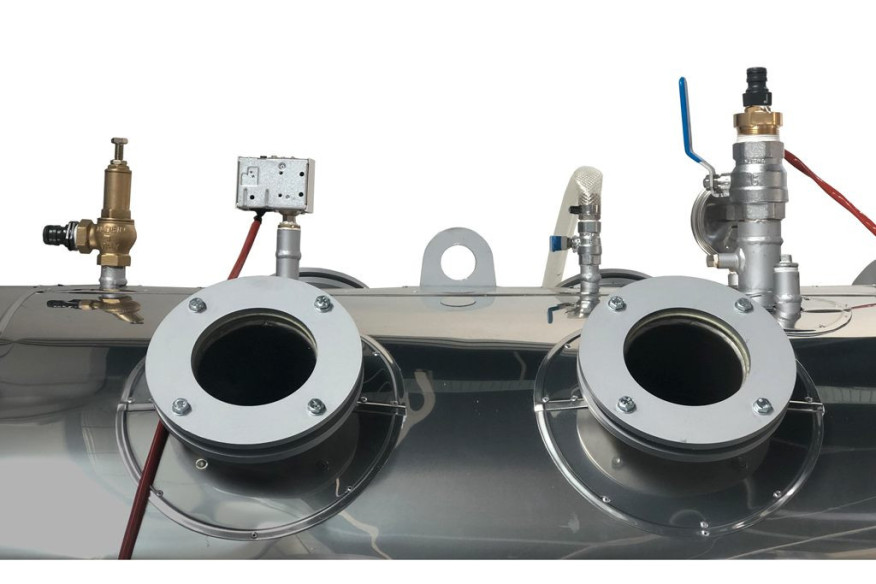

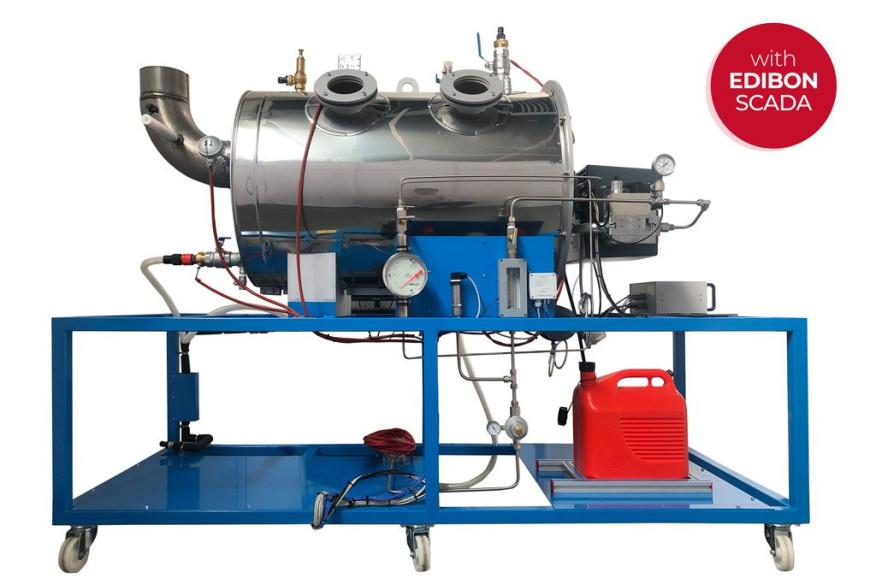

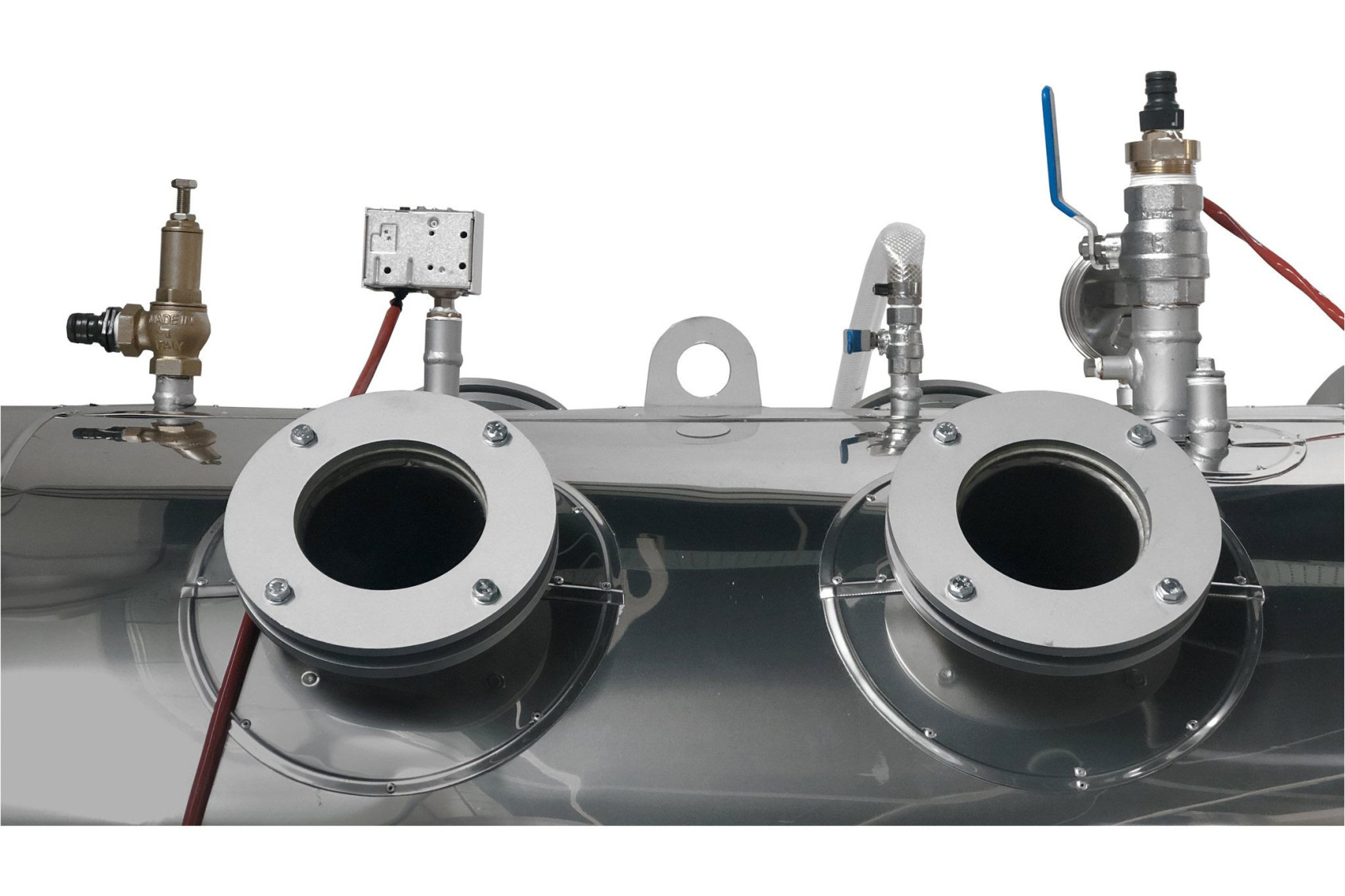

Detalle del equipo

COMPUTER CONTROLLED COMBUSTION LABORATORY UNIT - TVCC

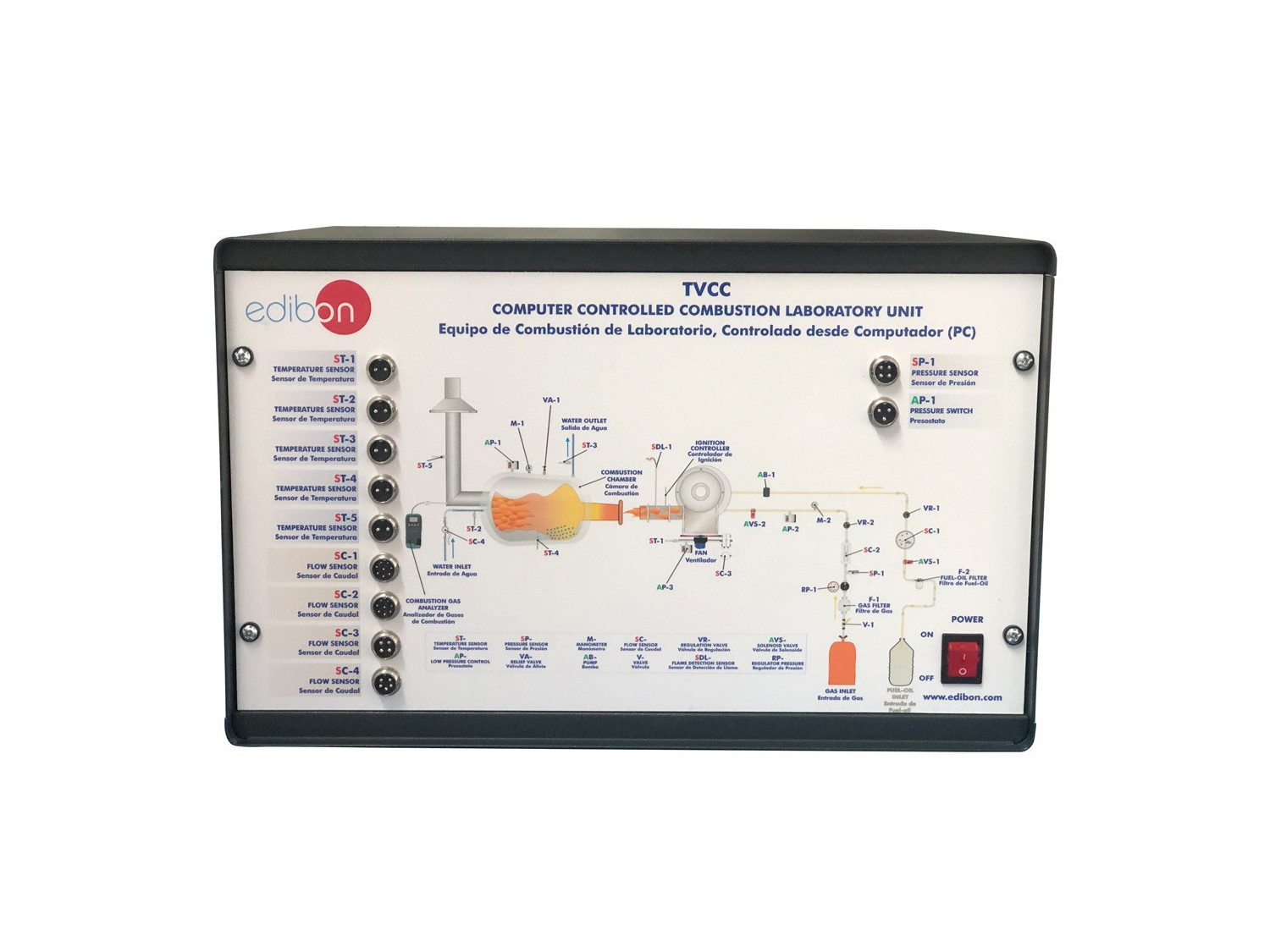

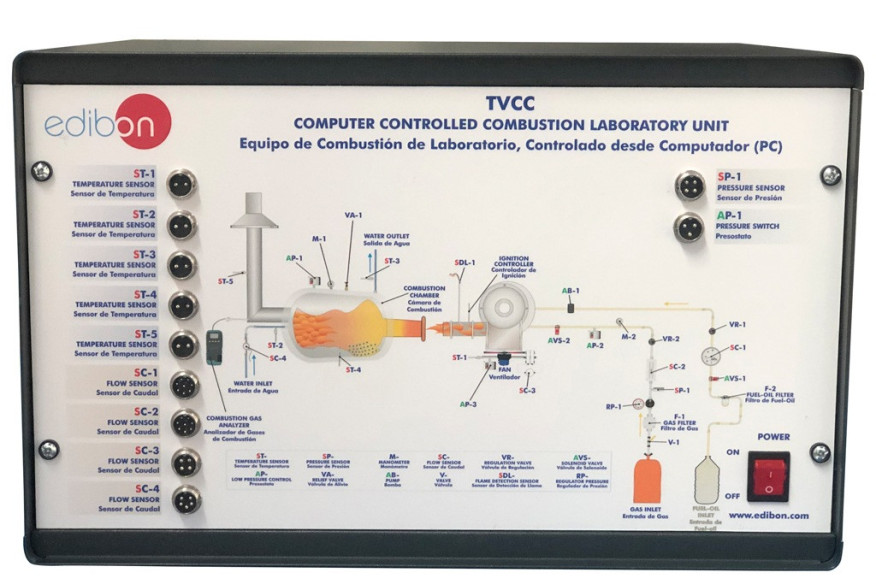

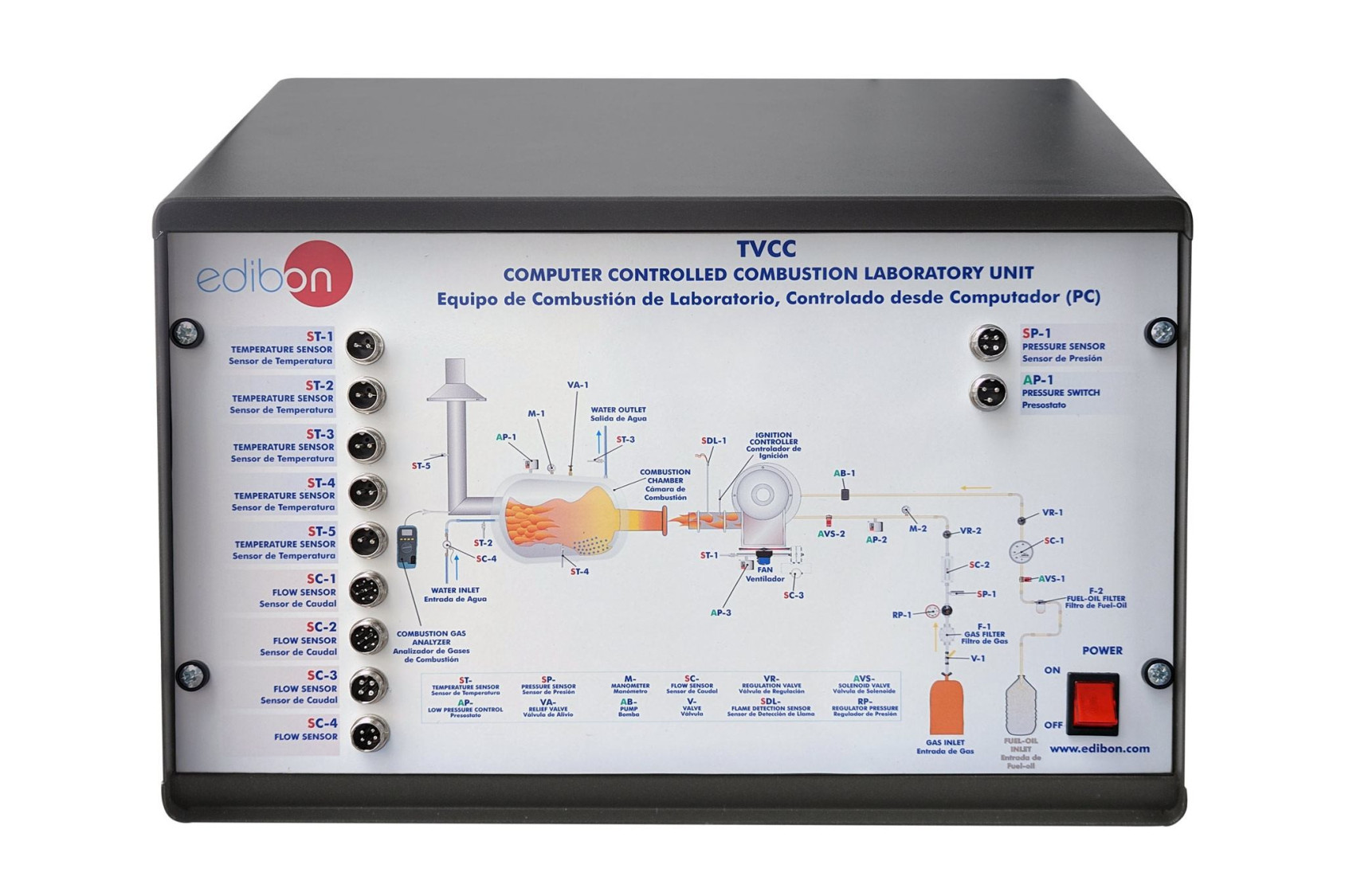

TVCC. Caja-Interface de Control: La Caja-Interface de Control forma parte del sistema SCADA

COMPUTER CONTROLLED COMBUSTION LABORATORY UNIT - TVCC

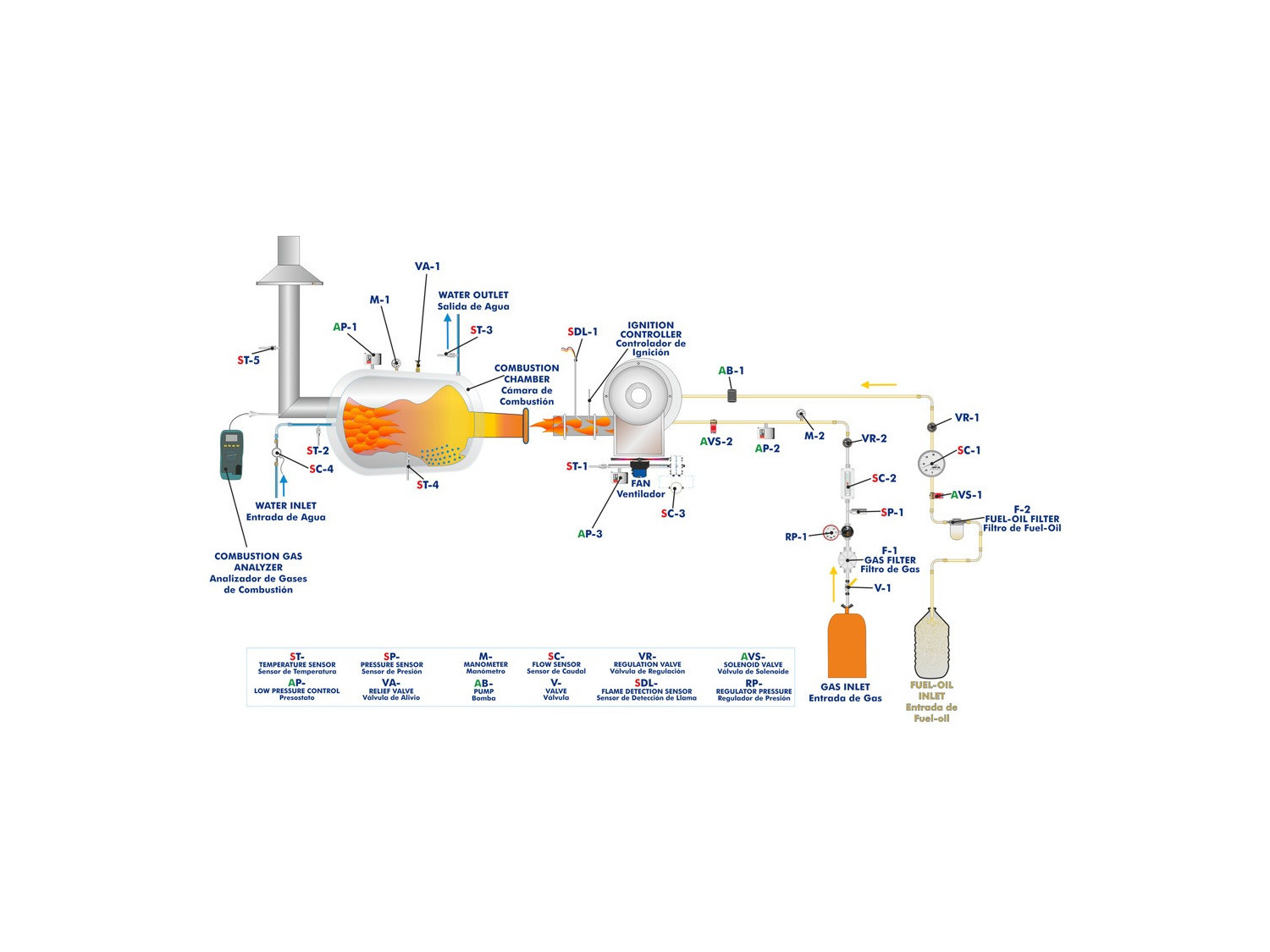

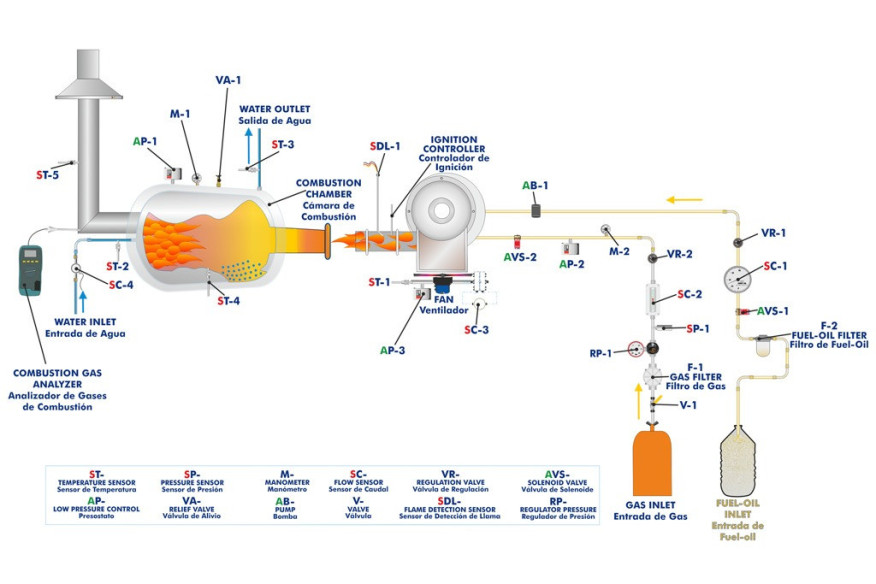

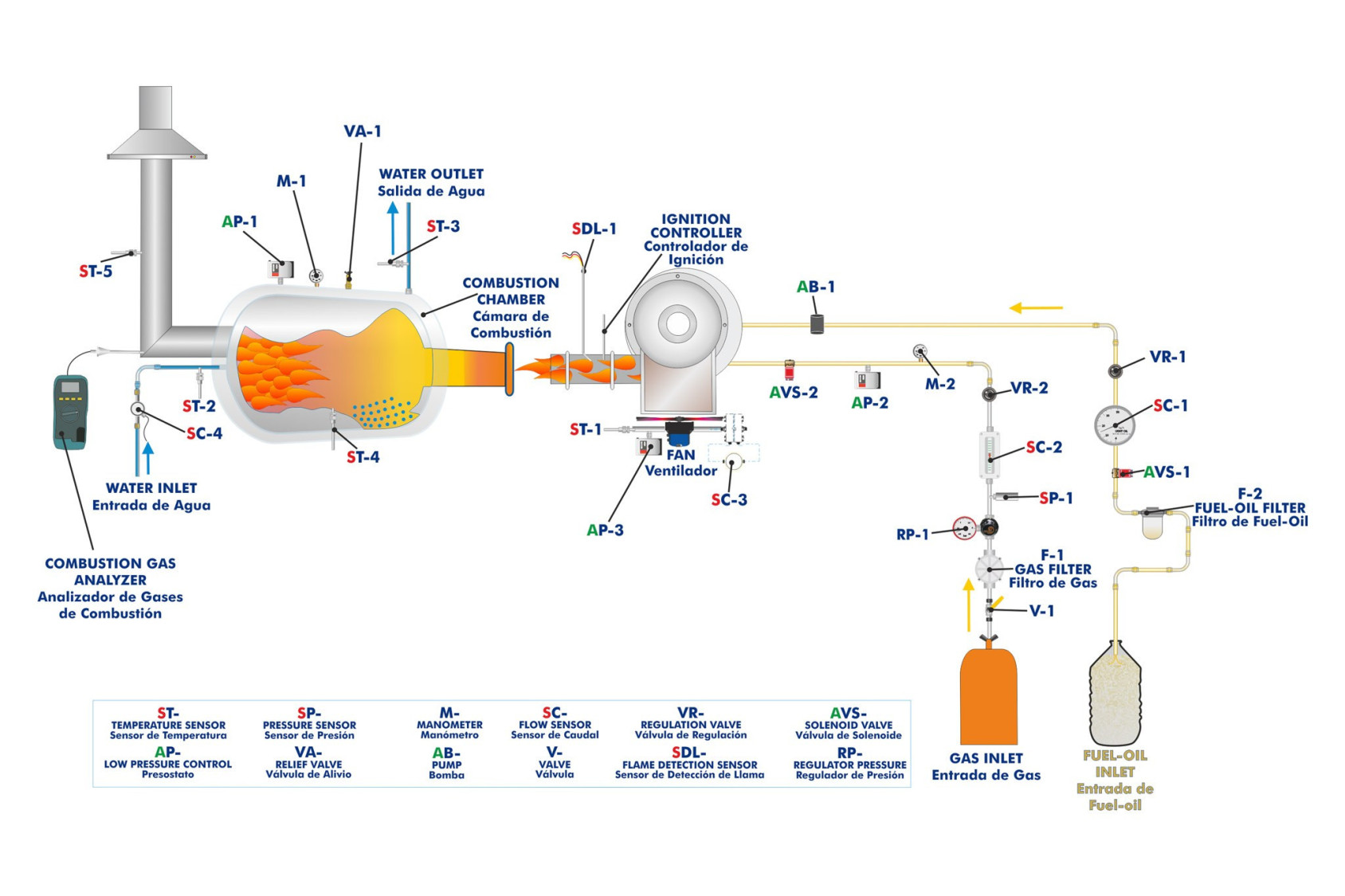

Diagrama de proceso y disposición de los elementos del equipo

COMPUTER CONTROLLED COMBUSTION LABORATORY UNIT - TVCC

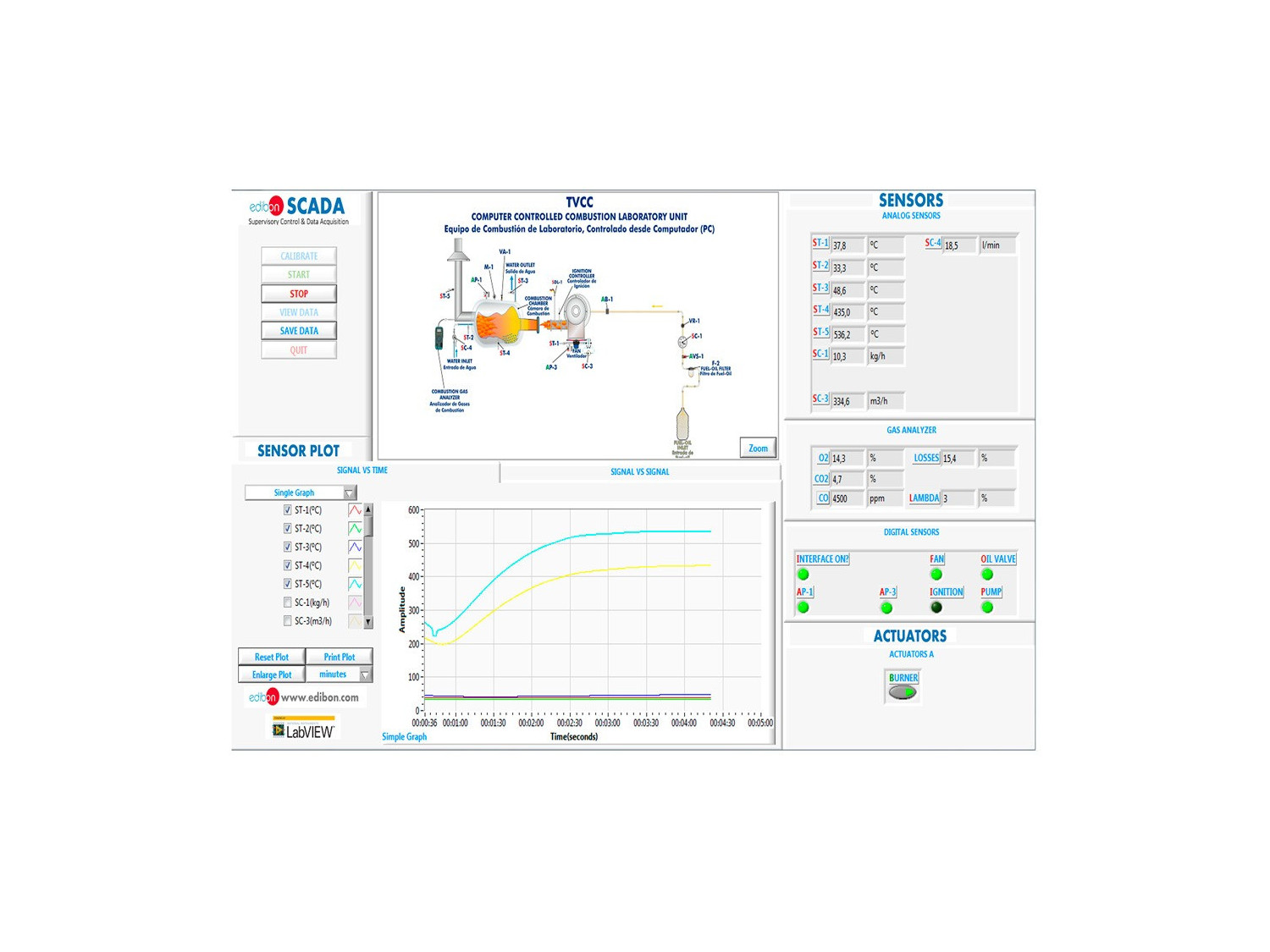

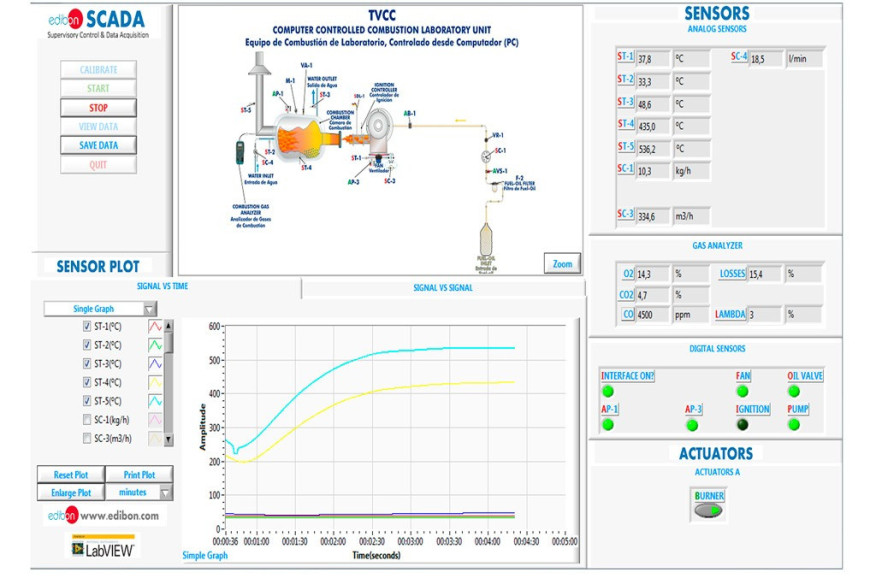

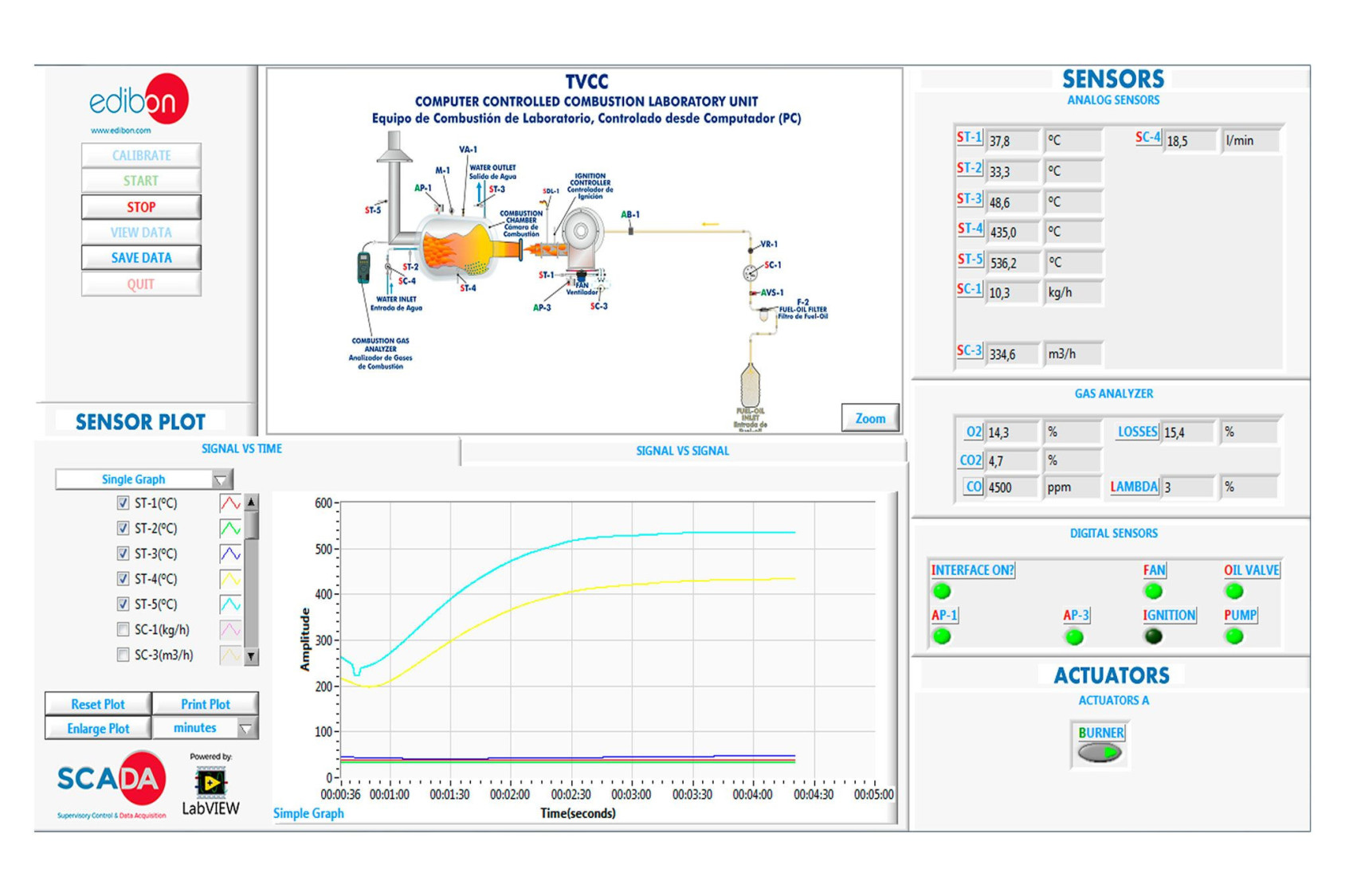

TVCC. Software del equipo TVCC. Pantalla principal

COMPUTER CONTROLLED COMBUSTION LABORATORY UNIT - TVCC
COMPUTER CONTROLLED COMBUSTION LABORATORY UNIT - TVCC
COMPUTER CONTROLLED COMBUSTION LABORATORY UNIT - TVCC
COMPUTER CONTROLLED COMBUSTION LABORATORY UNIT - TVCC
COMPUTER CONTROLLED COMBUSTION LABORATORY UNIT - TVCC
COMPUTER CONTROLLED COMBUSTION LABORATORY UNIT - TVCC

SISTEMAS INNOVADORES

El Equipo de Combustión de Laboratorio, Controlado desde Computador (PC), "TVCC", está montado sobre una estructura metálica, que le otorga una fácil manipulación y acceso al quemador, cámara de combustión y todos los accesorios y mandos de control.

Ver descripción general

Expansiones

ICAI

Software Interactivo para Enseñanza Asistida desde Computador
ELK

KIT de Desarrollo de Software de EDIBON, Powered by NI LabVIEW™
ECR

Sistema Modular Industrial de EDIBON con NI CompactRIO
ESN

EDIBON Scada-Net
ECL

Educación a Distancia de EDIBON

Laboratorios

9TV
 Laboratorio de Termodinámica y Termotecnia para Educación Técnica y Vocacional
9HE
 Laboratorio de Termodinámica y Termotecnia para Educación Superior
