TFTC Equipo de Comprobación del Rendimiento de Toberas, Controlado desde Computador (PC)

9.1.- FUNDAMENTOS Y CONCEPTOS BÁSICOS DE TERMODINÁMICA
COMPUTER CONTROLLED NOZZLE PERFORMANCE TEST UNIT - TFTC

SISTEMAS INNOVADORES

El Equipo de Comprobación del Rendimiento de Toberas, Controlado desde Computador (PC), "TFTC", ha sido especialmente diseñadopara permitir que los estudiantes investiguen y estudien el funcionamiento de la tobera (energía cinética y empuje).

Ver descripción general

Expansiones

ICAI

Software Interactivo para Enseñanza Asistida desde Computador
FSS

Sistema de Simulación de Fallos
PLC

Control de Procesos Industriales por PLC
PLCHMI

Control y Monitorización local/remota IIoT con HMI
ELK

KIT de Desarrollo de Software de EDIBON, Powered by NI LabVIEW™
ECR

Sistema Modular Industrial de EDIBON con NI CompactRIO
ESN

EDIBON Scada-Net
ECL

Educación a Distancia de EDIBON

Laboratorios

11PTC
 Laboratorio para Centro de Formación de Petróleo
9TV
 Laboratorio de Termodinámica y Termotecnia para Educación Técnica y Vocacional
9HE
 Laboratorio de Termodinámica y Termotecnia para Educación Superior

Descripción General

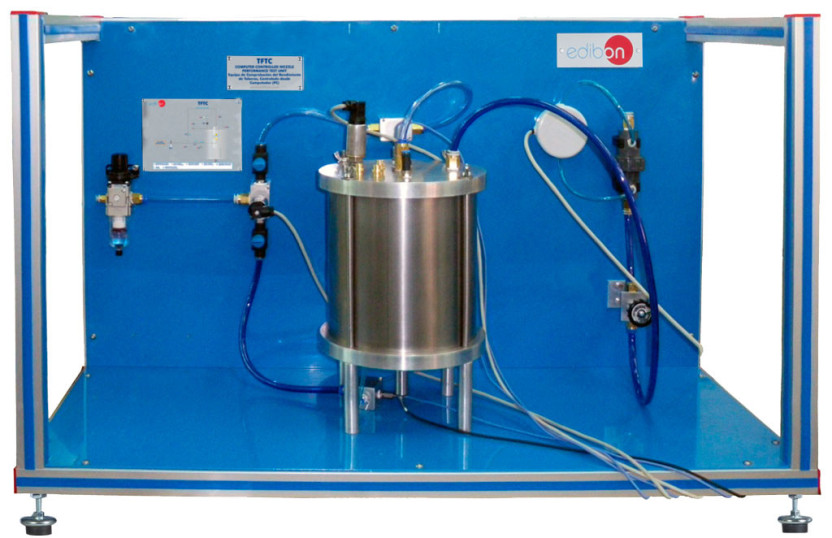

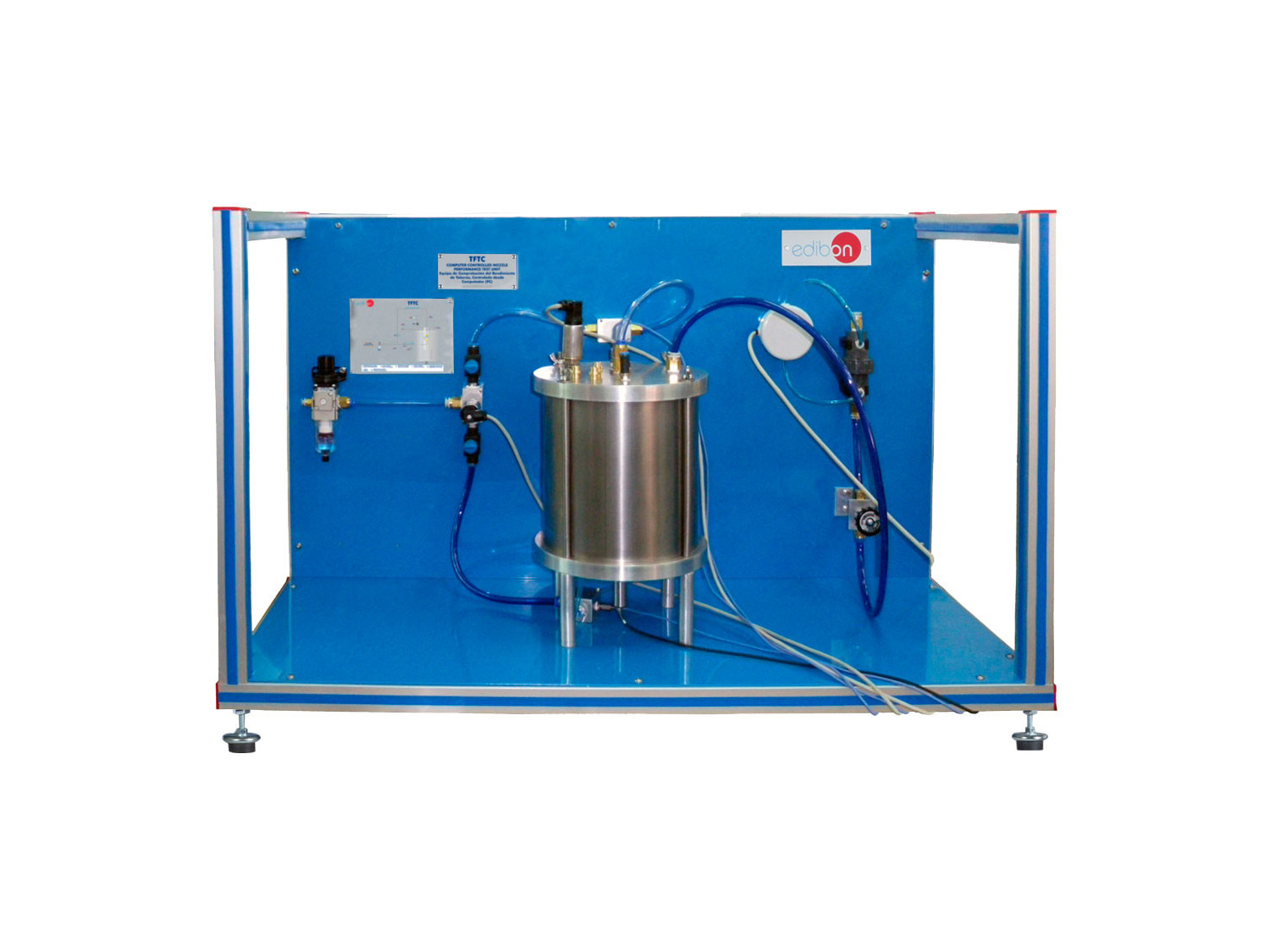

El Equipo de Comprobación del Rendimiento de Toberas, Controlado desde Computador (PC), "TFTC", ha sido especialmente diseñadopara permitir que los estudiantes investiguen y estudien el funcionamiento de la tobera (energía cinética y empuje).

Funcionando bajo un suministro de aire comprimido normal, este equipo se suministra con una tobera convergente y cuatro toberasconvergentes/divergentes que puede intercambiarse rápidamente.

El equipo de ensayo consta de una cámara de presión, con dos soportes para las toberas y un sensor de fuerza en su soporte inferior. Enfunción de cómo se quiera trabajar, se fijará la tobera al soporte inferior o al superior. En el lado en el que no se haya fijado la tobera secolocará el tapón sobre el que incidirá el aire, formado por un sistema que permite al aire abandonar el tapón después de impactar endirección tangencial a la de incidencia, y no en la dirección antiparalela a la de incidencia. Así, la fuerza que se medirá será únicamentela incidente, sin ningún tipo de reacción debida por el "rebote" del chorro.

Mediante un sistema de válvulas se puede conseguir que el aire entre en la cámara por su parte superior o bien por su parte inferior.

Además, la presión en la cámara podrá ser controlada mediante un sistema de control de presión.

Se dispone además de tres sensores de temperatura, dos en las entradas a la cámara y otro en su interior. La presión puede ser medida encualquier momento a la entrada de la cámara y en su interior, mientras que el caudal de aire que abandona la cámara es determinadopor un sensor a la salida de ésta.

Por último, la fuerza de impulso/reacción que ejerce el chorro proveniente de la tobera es medido mediante un sensor de fuerza.

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye:el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisiciónde Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Demostración del fenómeno de "estrangulamiento".
  2. Determinación de la reacción del chorro y empuje específico en una variedad de presiones de entrada y contra-presiones.
  3. Determinación del efecto de la presión de entrada sobre el flujo de masa, para una contra-presión dada.
  4. Comparación de tasas de flujo de masa con el valor teórico.
  5. Determinación del efecto de contra-presión sobre el flujo de masa.
  6. Cálculo de eficiencia de la tobera.
  7. Determinación de la velocidad del chorro y la eficiencia de la tobera.
  8. Determinación de la reacción del chorro y empuje específico.
  9. Método clásico y simple usado para determinar la velocidad del chorro.
  10. Medida de flujo de masa y el coeficiente de descarga.
  11. Mediante las medidas de los sensores podemos obtener la tasa de flujo de masa, velocidad del chorro, eficiencia y empuje para una variedad de toberas operando sobre una amplia gama de relaciones de presión.
  12. Calibración de los sensores.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
  2. Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
  3. El Sistema de Control desde Computador con SCADA y Control PID permiten una simulación industrial real.
  4. Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
  5. Este equipo puede usarse para realizar investigación aplicada.
  6. Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
  7. Control del proceso del equipo TFTC a través de la interface de control, sin el computador.
  8. Visualización de todos los valores de los sensores usados en el proceso del equipo TFTC.
  9. Usando PLC-PI pueden realizarse adicionalmente 19 ejercicios más.
  10. El usuario puede realizar otros ejercicios diseñados por él mismo.
