TCCC Equipo de Conducción de Calor, Controlado desde Computador (PC)

El Equipo de Conducción de Calor, Controlado desde Computador (PC), "TCCC", consiste en dos módulos calentados eléctricamente.

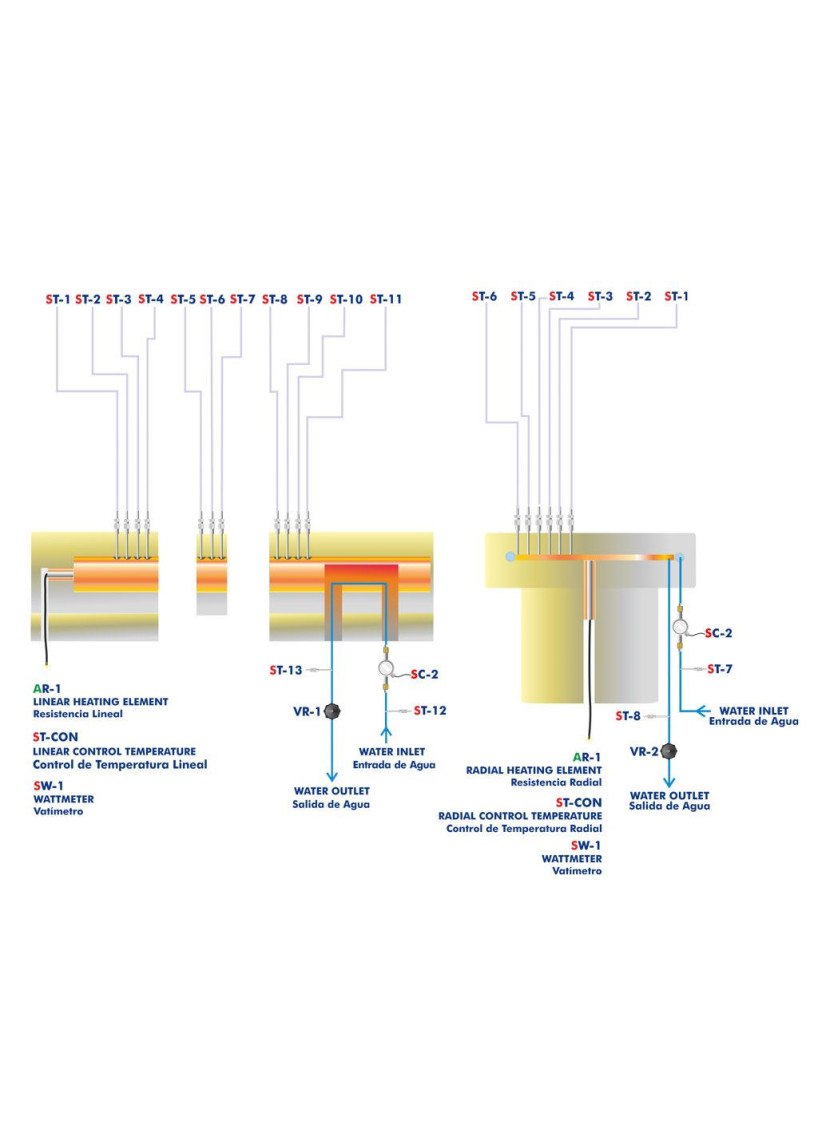

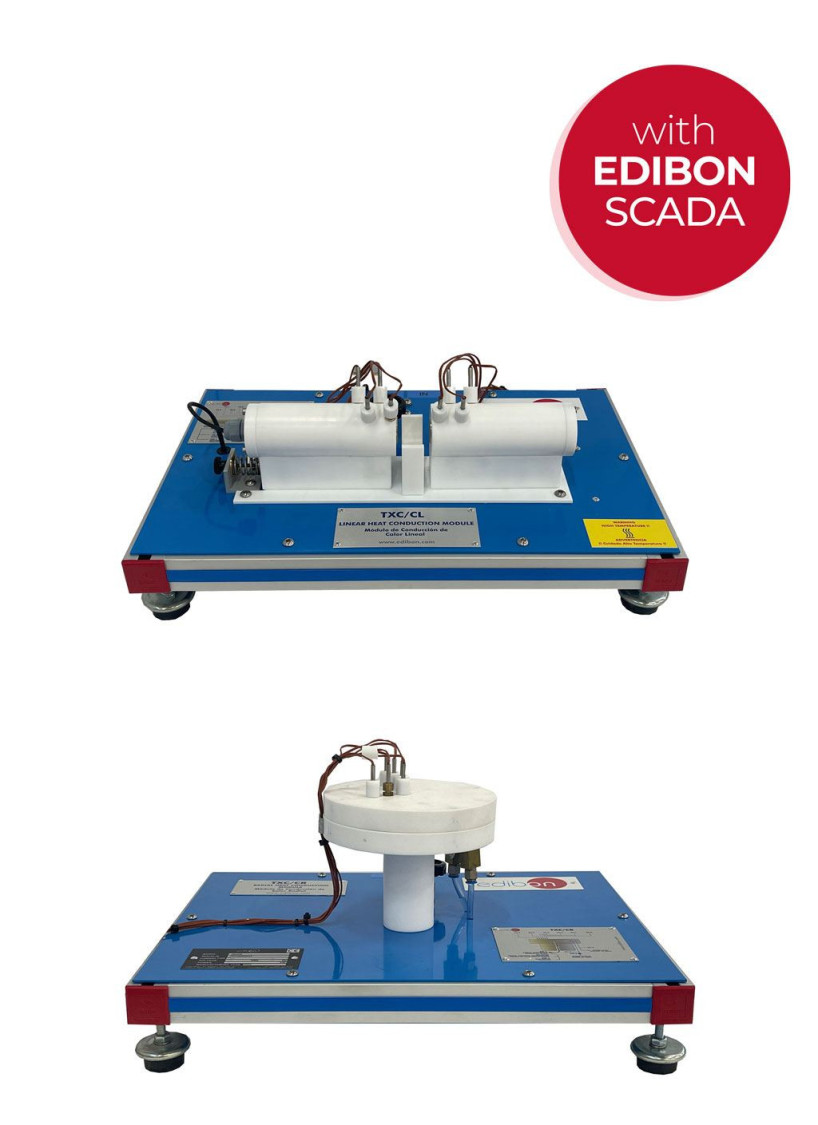

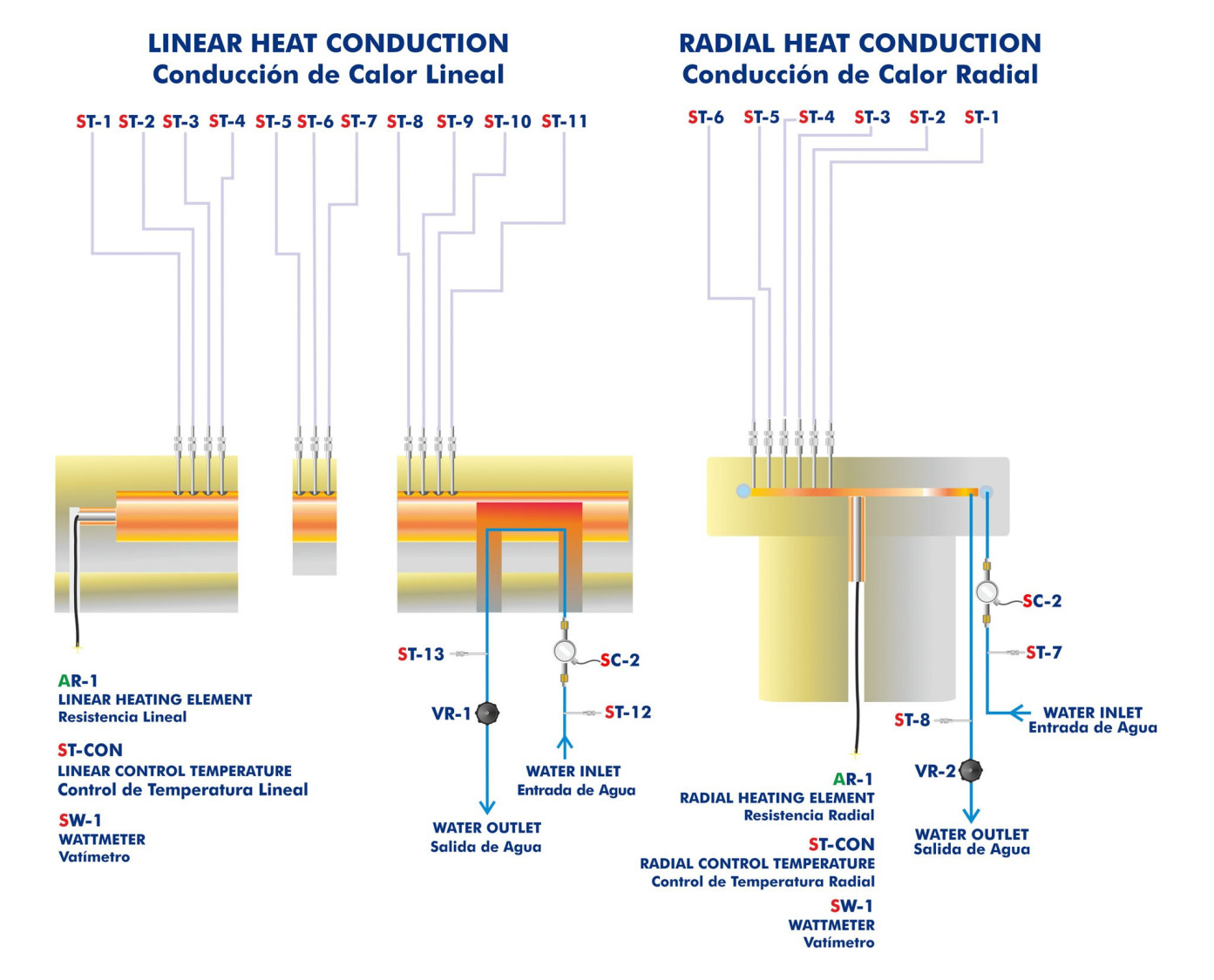

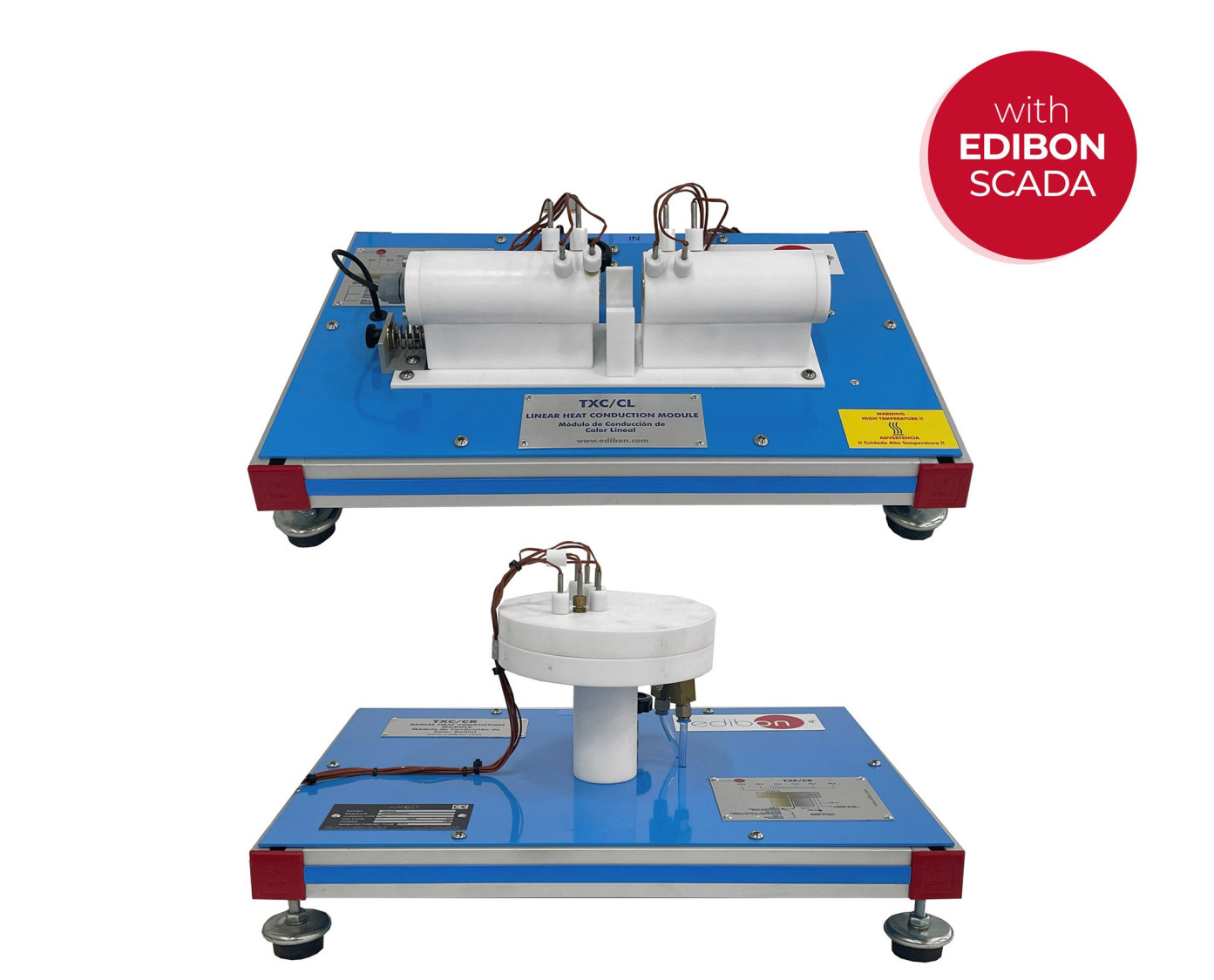

Uno de los módulos está provisto de una barra cilíndrica de metal para la realización de una serie de experimentos de conducción de calor lineal. Mientras que el otro incluye un disco metálico que permite estudiar la conducción de calor radial. Ambos disponen de tomas para las conexiones de una serie de sensores de temperatura tipo "T" (alta precisión). Para mantener el gradiente de la temperatura constante, en un lado de los módulos, se ha insertado un circuito de refrigeración por agua.

La instrumentación suministrada con el equipo permite realizar las medidas de temperatura y de la potencia eléctrica dada al elemento calefactor (resistencia). Para el control de la energía dada hay un circuito de control que permite la variación de 0 a 100 % de la potencia máxima de la resistencia, a través del computador (PC).

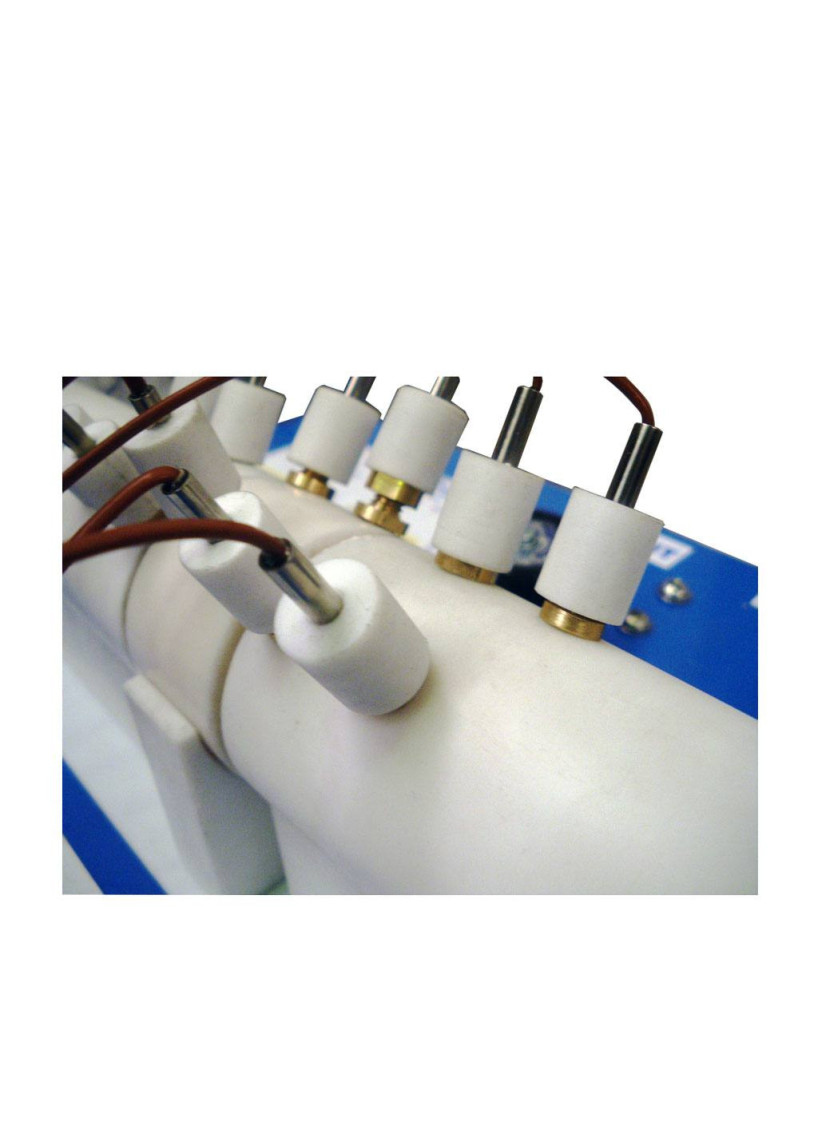

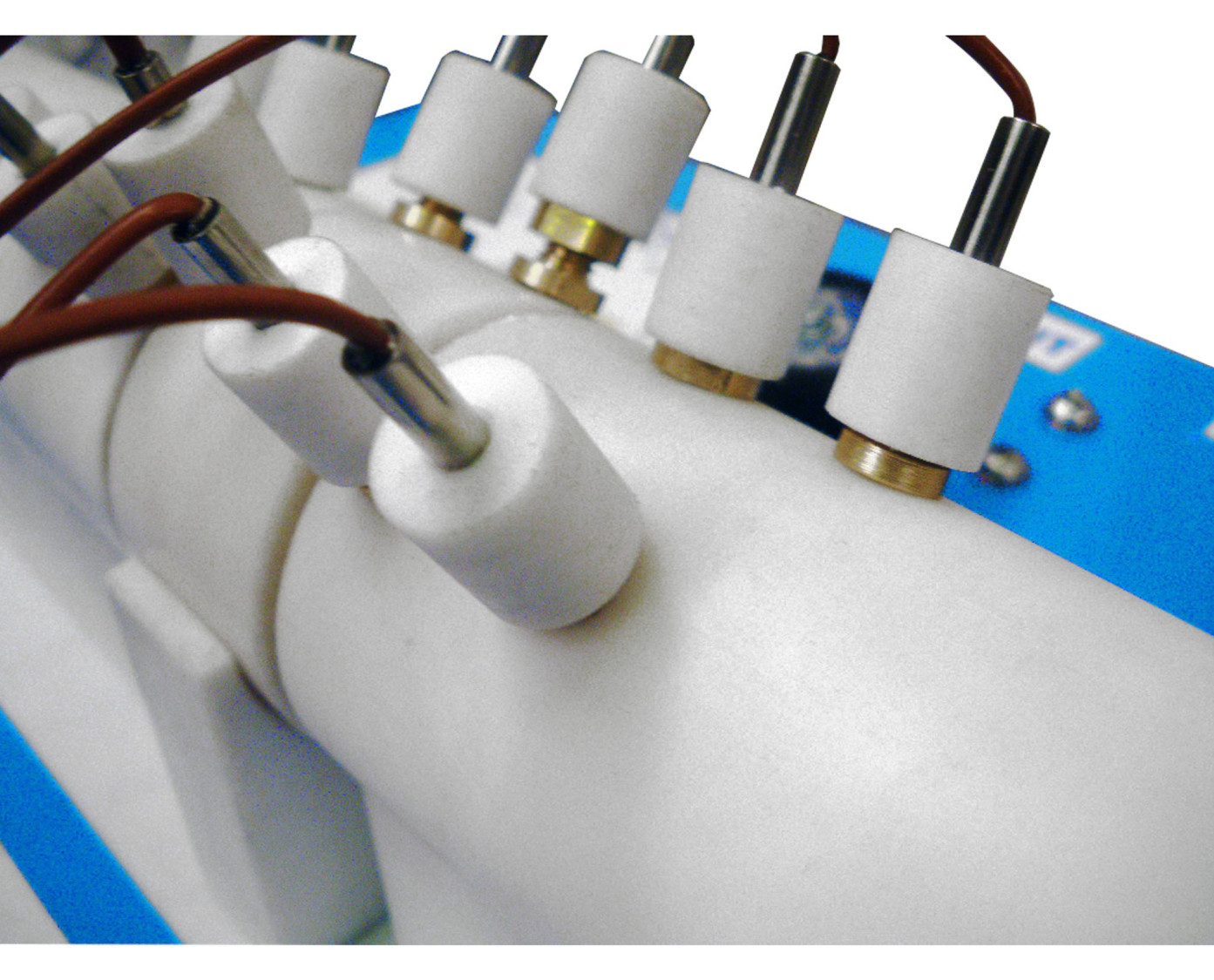

El módulo de conducción de calor lineal se suministra con muestras intercambiables de diferentes materiales, diferentes diámetros y diferentes materiales aislantes, que permiten demostrar los efectos de área, la conductividad y las combinaciones en serie en los procesos de transferencia de calor.

El módulo de conducción de calor radial consiste en un disco con un sistema de refrigeración en su final. En este módulo hay seis tomas de temperatura situadas a lo largo de su radio. El elemento calefactor (resistencia) está localizado exactamente en el centro, rodeado por efectivo material aislante.

Los dos módulos incorporan una válvula de regulación de agua, la cual permite que se pueda variar el caudal de agua de refrigeración, un sensor de caudal de agua, y sensores de temperatura en la entrada y salida del agua.

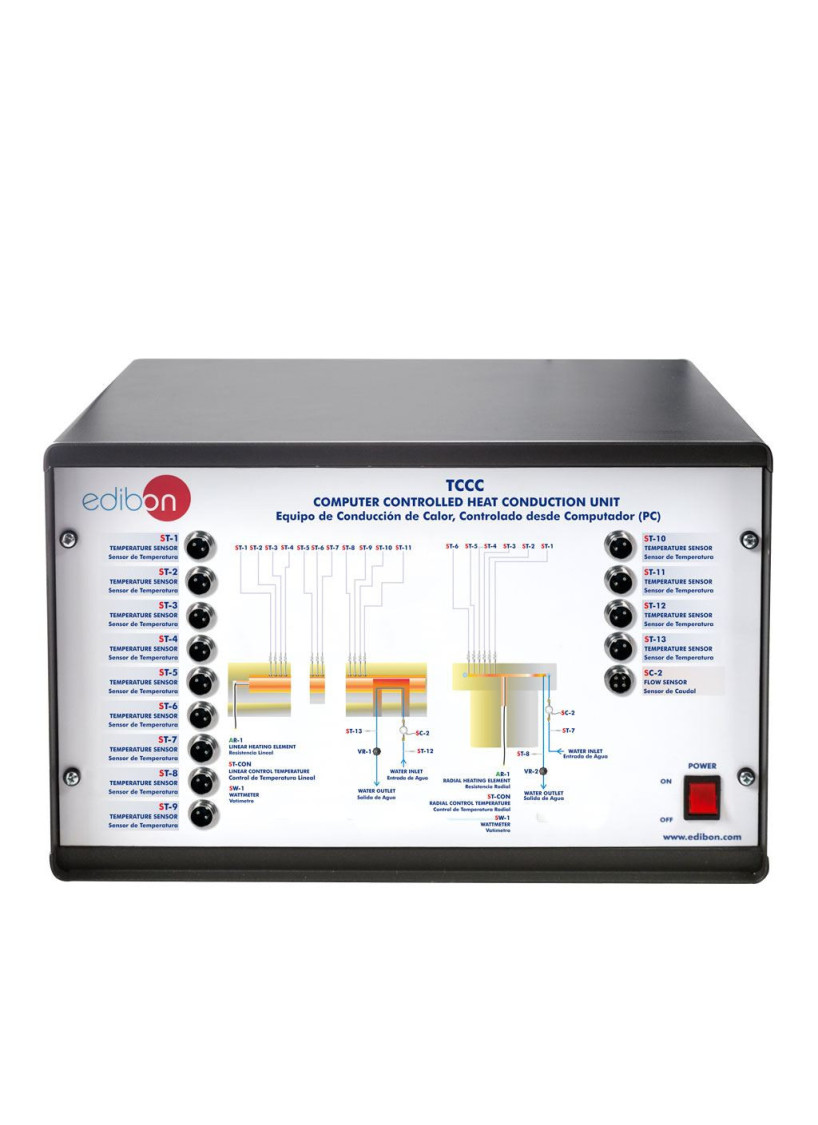

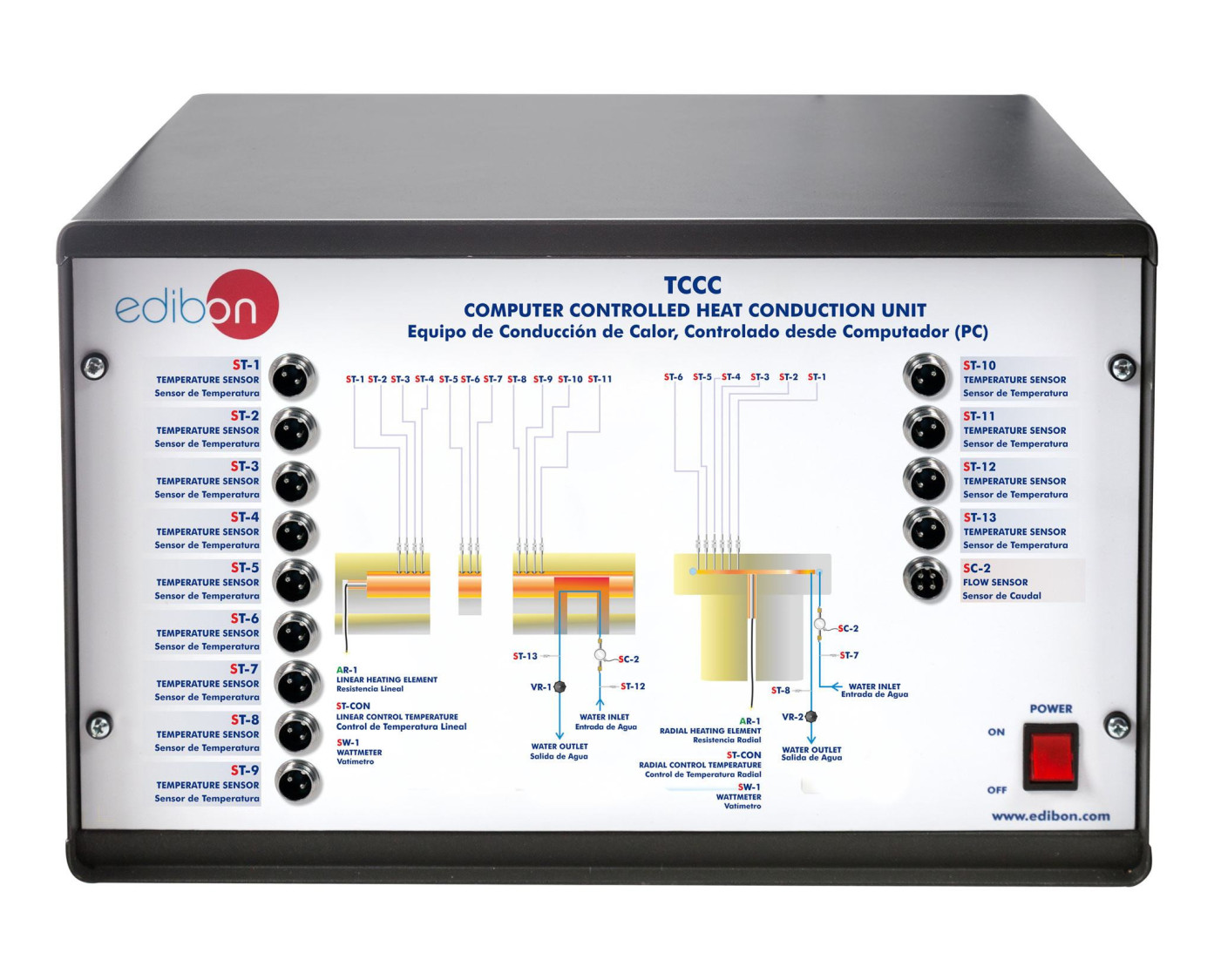

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.
