Descripción General

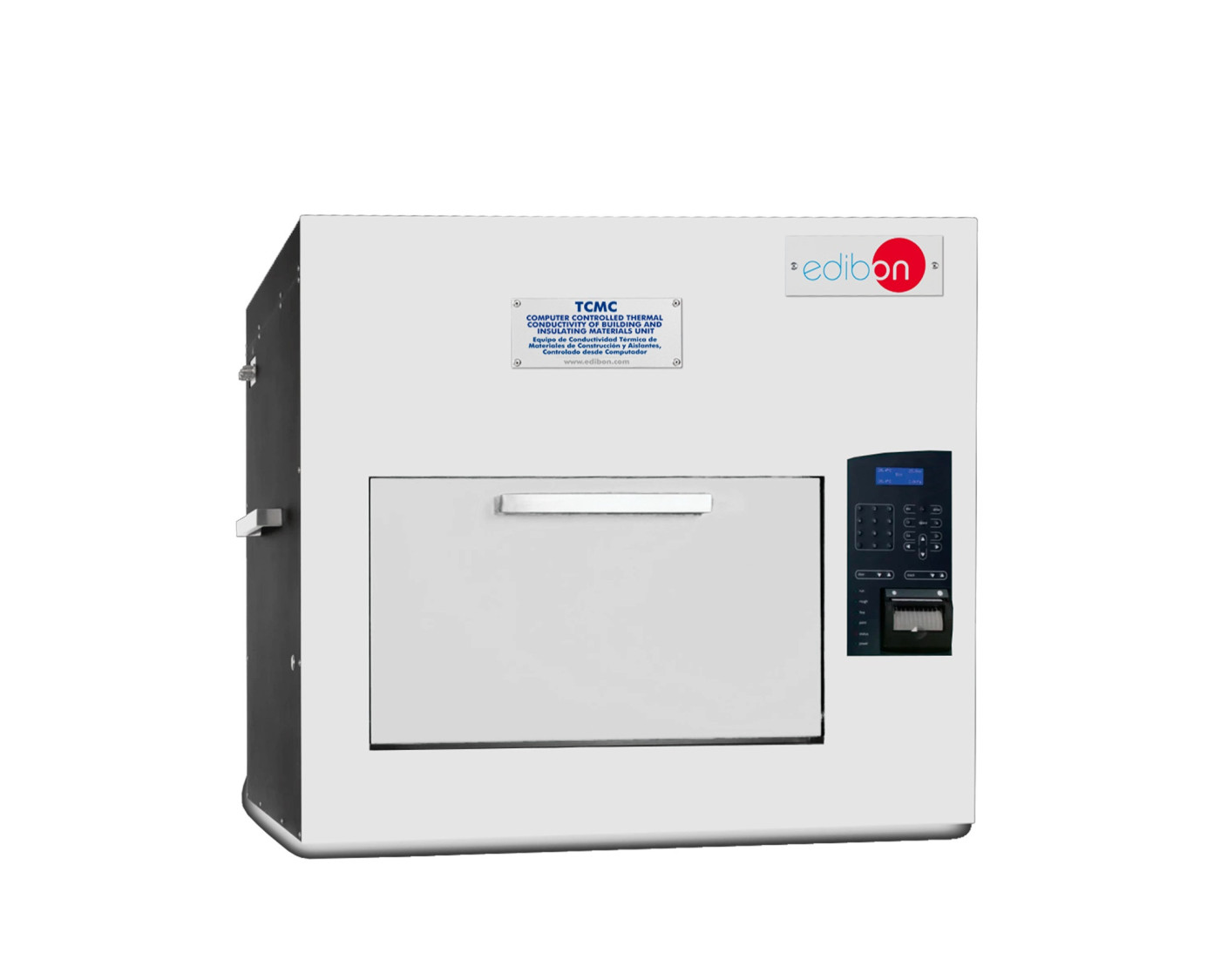

El Equipo de Conductividad Térmica de Materiales de Construcción y Aislantes, Controlado desde Computador (PC), "TCMC", es un equipo empleado para medir la conductividad térmica de materiales de baja conductividad, como los materiales aislantes.

Este equipo es un instrumento calibrado que cumple con las normas ISO 8301, ASTM C518, DIN EN 12667 y JIS A1412.

Con el equipo TCMC, las muestras miden 30,5 cm x 30,5 cm y el grosor es variable, en el rango de unos milímetros a 10 cm. Son analizadas entre dos sensores de flujo de calor en gradientes de temperatura fijos o variables. Tras unos minutos para que el sistemaalcance el equilibrio, el equipo determina la conductividad térmica y la resistencia térmica de la muestra.

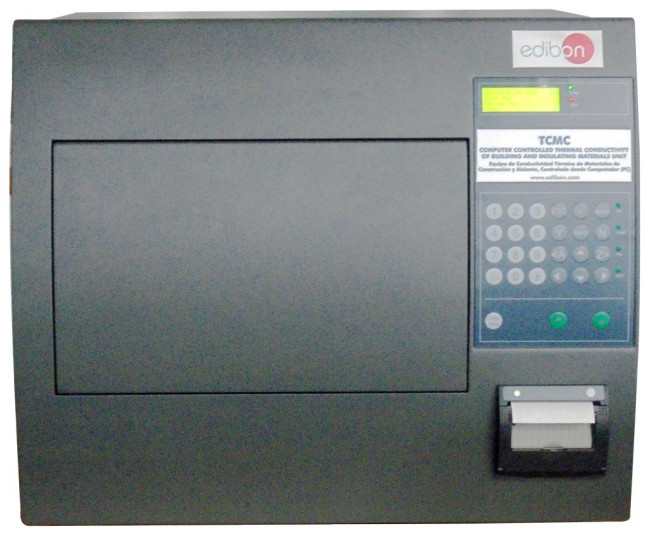

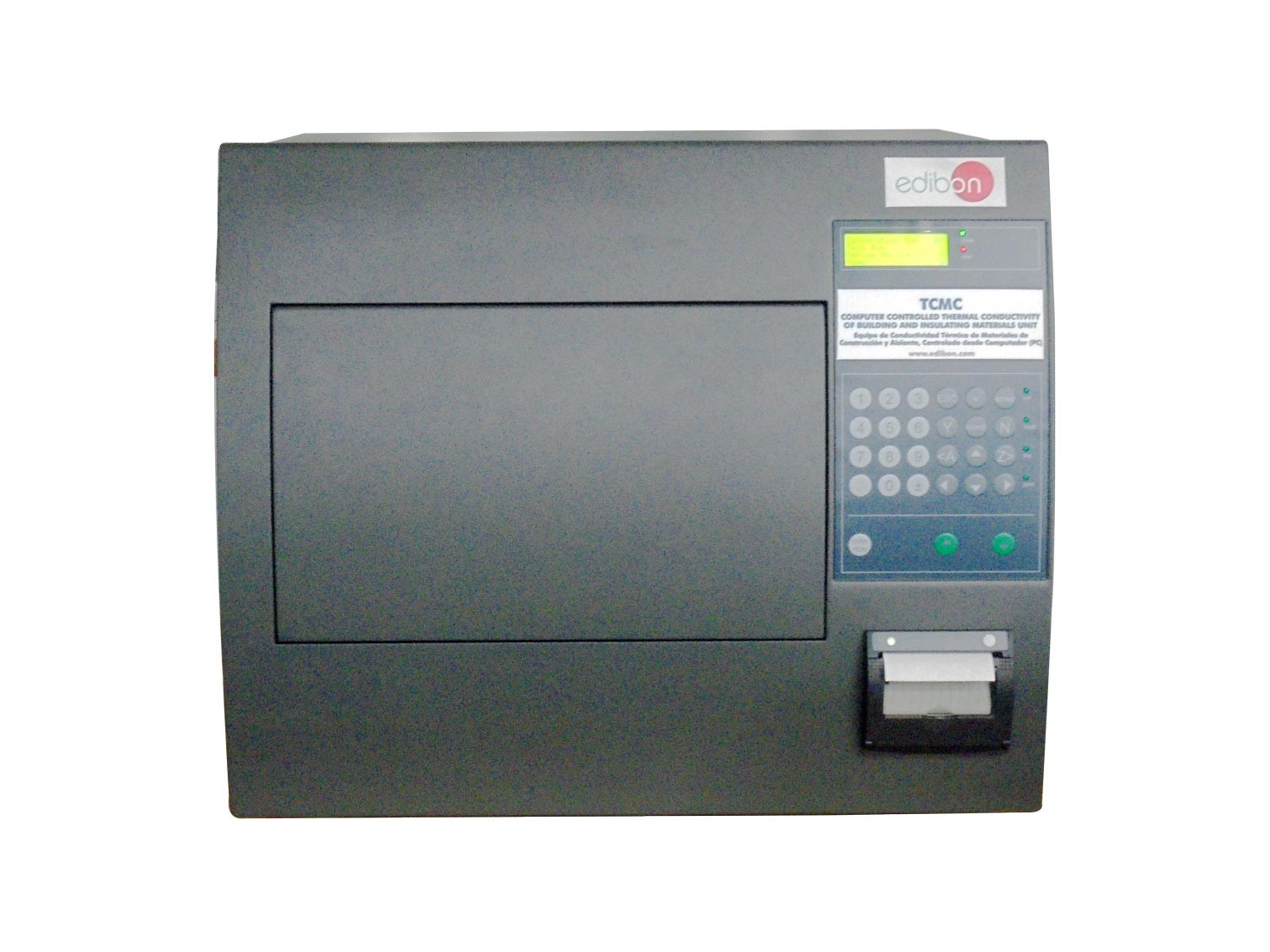

El Equipo de Conductividad Térmica de Materiales de Construcción y Aislantes, Controlado desde Computador (PC), "TCMC", puede funcionar como un instrumento independiente, sin la ayuda de un ordenador. El equipo incluye una impresora y genera un informe resumido, con los resultados del ensayo. El sistema de enfriamiento funciona con un sistema de refrigeración Peltier y no requiere de ningún enfriador externo o de suministro de agua, mejorando así la fiabilidad y evitando el coste de mantenimiento y tiempo.

El movimiento automático de la placa y la determinación del espesor facilita la preparación de ensayos. Además, el equipo dispone de un transductor, que permite la medida del espesor de la muestra en pocos segundos.

El sistema de control de temperatura de la placa y los sensores de flujo de calor proporcionan rápidamente los datos exactos. El usuario sitúa la muestra entre las dos placas y define la temperatura media de la muestra y la diferencia de temperatura. Las temperaturas de la placa se controlan mediante sistemas Peltier de calentamiento/enfriamento bidireccionales, acoplado con un flujo de un fluido en un lazocerrado y un intercambiador de aire forzado integrado.

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos losparámetros que intervienen en el proceso.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Estudio de la conductividad térmica de materiales calibrados.
  2. Determinación de la densidad de diferentes materiales.
  3. Determinación de la conductividad térmica de diferentes materiales.
  4. Determinación de la resistencia térmica.
  5. Calibración de sensores.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
  2. Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
  3. El Sistema de Control desde Computador con SCADA permite una simulación industrial real.
  4. Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
  5. Este equipo puede usarse para realizar investigación aplicada.
  6. Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
  7. Control del proceso del equipo TCMC a través de la interface de control, sin el computador.
  8. Visualización de todos los valores de los sensores usados enel proceso del equipo TCMC.
  9. El usuario puede realizar otros ejercicios diseñados por él mismo.
