TPTC Equipo de Construcción de un Transformador Trifásico
SISTEMAS INNOVADORES
El Equipo de Construcción de un Transformador Trifásico, "TPTC", ha sido diseñado por EDIBON para la formación teórica y práctica en el ámbito de los transformadores trifásicos. Este equipo ofrece varios niveles de formación que proporcionarán al usuario conocimientos y habilidades esenciales sobre los principios fundamentales de la construcción y puesta en servicio de transformadores trifásicos.
NOTICIAS RELACIONADAS
Descripción General
El Equipo de Construcción de un Transformador Trifásico, "TPTC", ha sido diseñado por EDIBON para la formación teórica y práctica en el ámbito de los transformadores trifásicos. Este equipo ofrece varios niveles de formación que proporcionarán al usuario conocimientos y habilidades esenciales sobre los principios fundamentales de la construcción y puesta en servicio de transformadores trifásicos.
El equipo "AEL-TPTC" incluye una bobinadora manual para realizar prácticas de bobinado del transformador incluido. La Bobinadora Manual para Motores y Transformadores, MWMT, dispone de varios moldes para la construcción de bobinados de diferentes tamaños. Por lo tanto, hay diferentes secciones de cobre que se pueden utilizar en el proceso de fabricación. Los transformadores se suministran desmontados por piezas, suministrándose el núcleo en piezas de hierro en forma de U para la disposición de los devanados, las columnas de los devanados y el soporte superior en donde se podrán realizar las conexiones del transformador.
Durante el proceso de fabricación, los estudiantes podrán entender el funcionamiento electromagnético de un transformador trifásico, comprendiendo cómo diferentes parámetros como la sección de un conductor y el número de vueltas de un bobinado influyen en el flujo magnético inducido desde el devanado primario al secundario del transformador.
Una vez construidos los bobinados, el usuario procederá a colocarlos en el transformador y verificar su funcionamiento. En el proceso de verificación, el usuario podrá realizar la comparación de los cálculos realizados de forma teórica con las mediciones obtenidas, lo que le proporcionará una visión de las fuentes de pérdidas del transformador y los valores de eficiencia esperados. Es importante aclarar que los transformadores son elementos altamente eficientes, por lo que una variación significativa entre los cálculos y las mediciones podría indicar un error en la construcción. Por último, con este equipo se podrá realizar el ensayo de circuito abierto, la cual indicará la eficiencia del núcleo del transformador, ya que este elemento presenta pérdidas relacionadas con su permeabilidad.

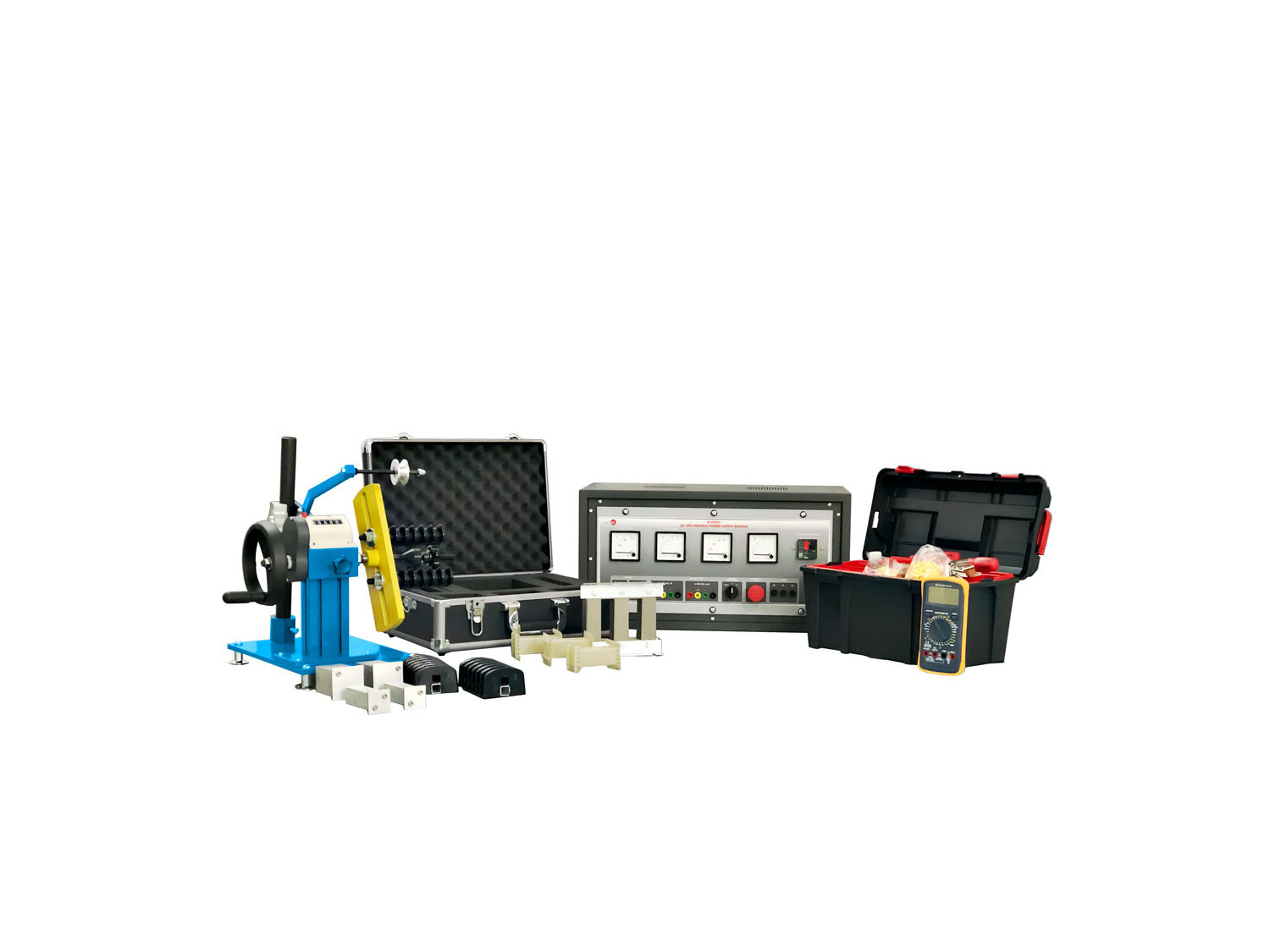

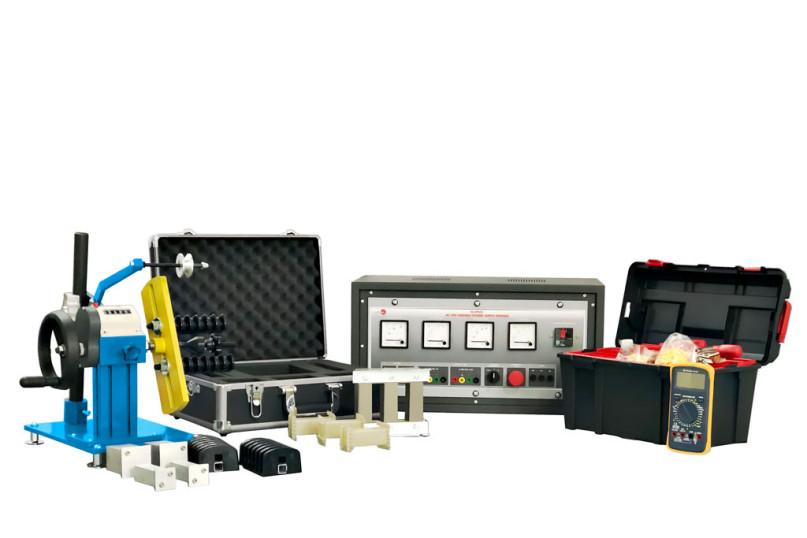

Este equipo incluye el kit de transformador trifásico desmontable y una caja de herramientas para el montaje de los componentes del transformador, además de diversos bobinados de cobre de diferentes secciones. Por otro lado, se requieren varios elementos tales como una fuente de alimentación variable trifásica, un multímetro para comprobar los parámetros eléctricos de la máquina y la bobinadora manual. Estos últimos elementos son indispensables para la elaboración de las prácticas indicadas en este catálogo.
EJERCICIOS Y PRÁCTICAS GUIADAS
EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL
- Construcción paso a paso del transformador trifásico.
- Estudio de las diferentes partes del transformador trifásico.
Posibilidades prácticas adicionales (con los módulos y elementos adicionales y recomendados):
- Verificación del transformador trifásico después de su construcción.
- Medida de los diferentes voltajes en el devanado primario y secundario.
- Determinación de la relación de transformación de un transformador trifásico con distintas conexiones.
- Prueba de circuito abierto.
MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO
- El usuario puede realizar otros ejercicios diseñados por él mismo.
