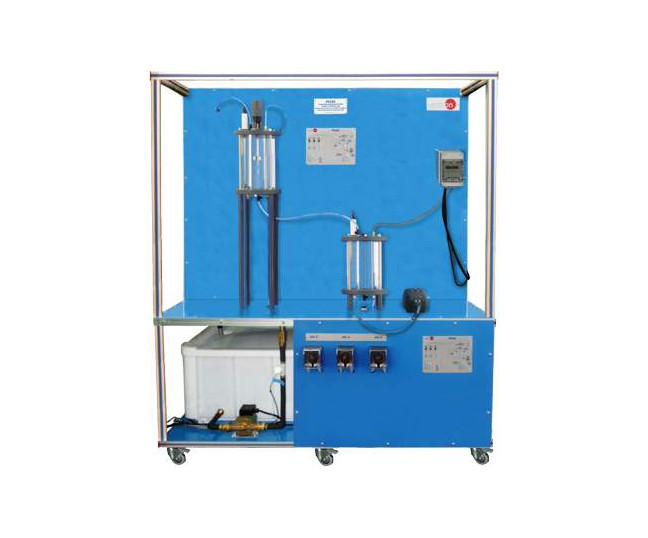

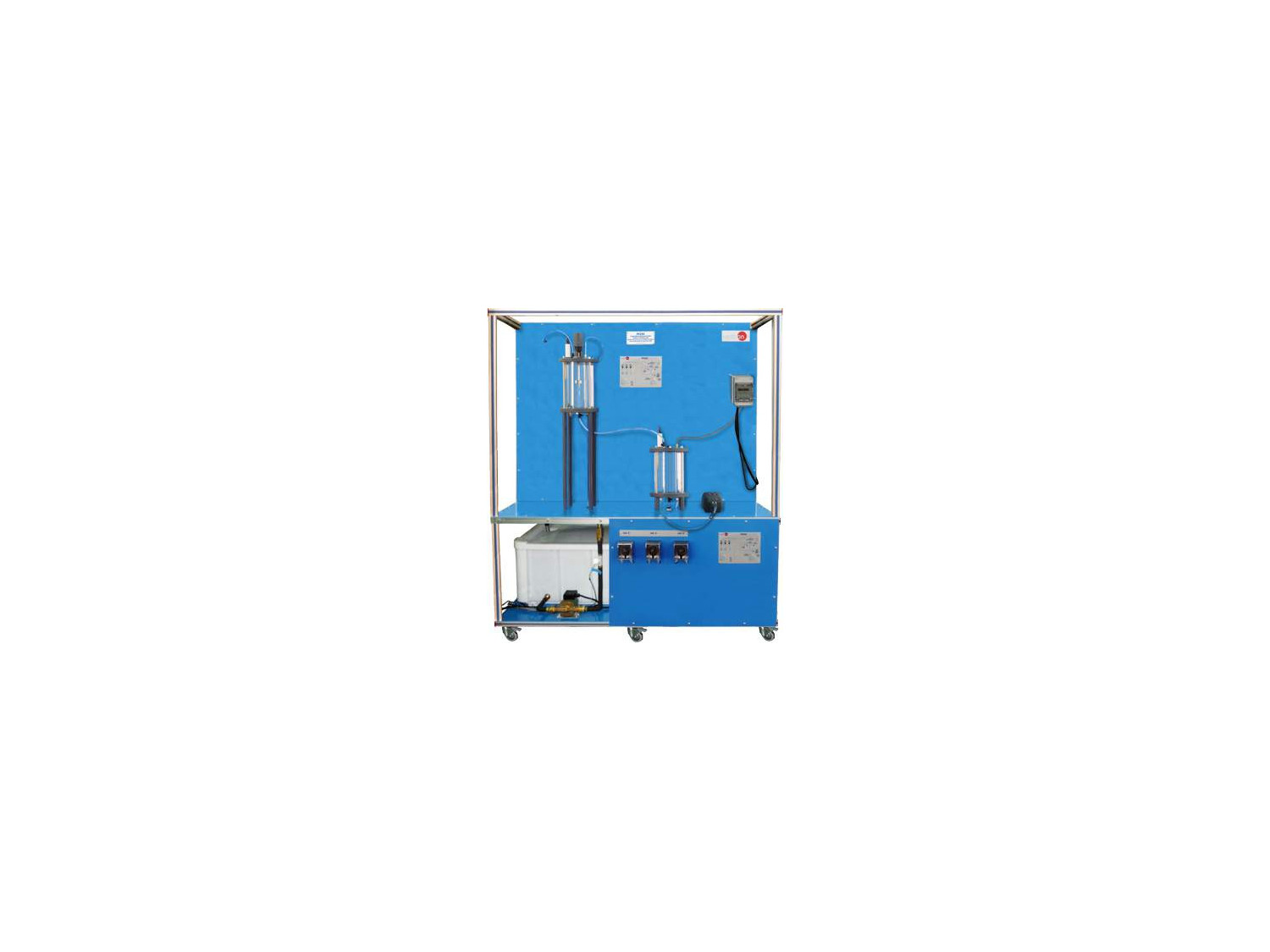

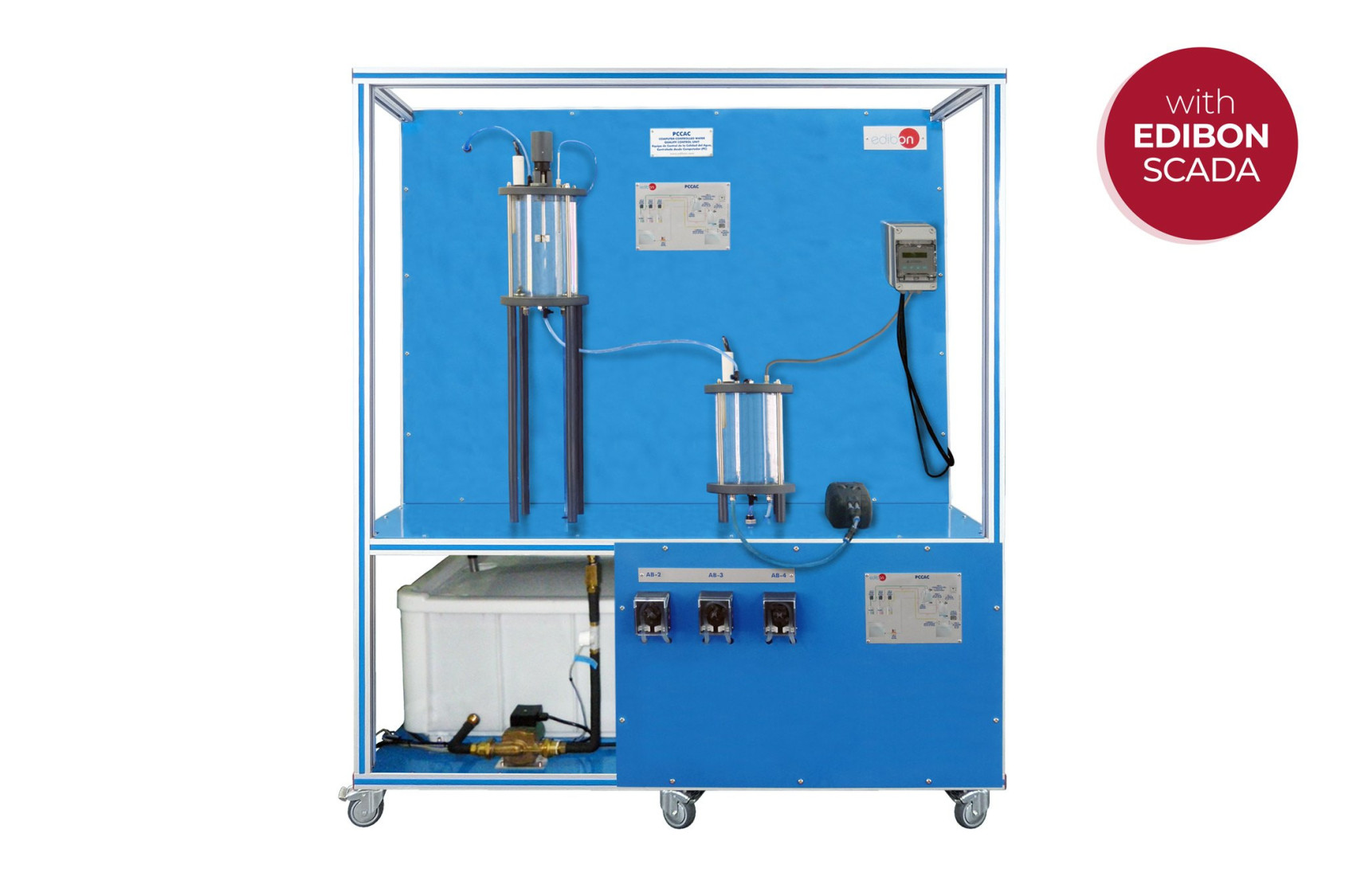

PCCAC Equipo de Control de la Calidad del Agua, Controlado desde Computador (PC)

12.3.- TRATAMIENTO DE AGUAS POTABLES 13.3.- TRATAMIENTO DE AGUAS RESIDUALES

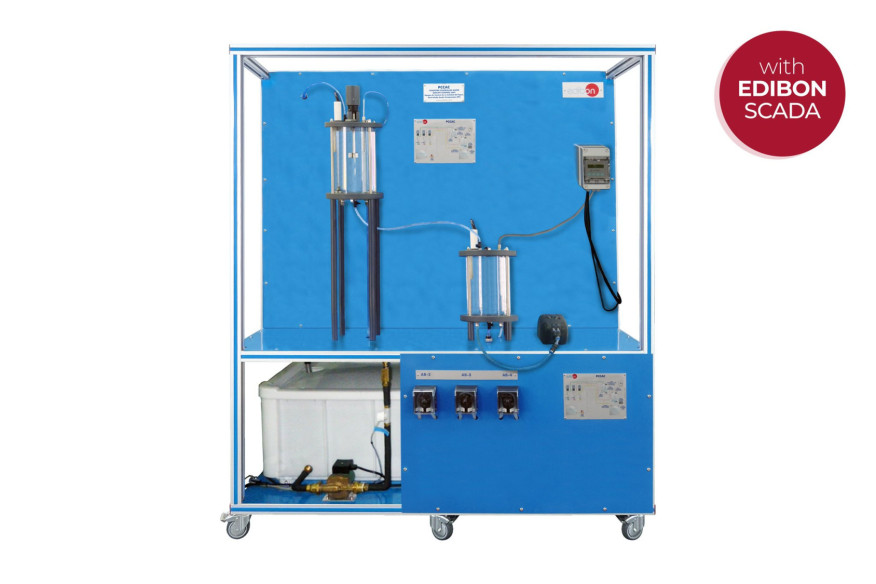

COMPUTER CONTROLLED WATER QUALITY CONTROL UNIT - PCCAC

SISTEMAS INNOVADORES

El agua es impulsada mediante una bomba desde un tanque de alimentación hasta un primer depósito transparente que dispone de agitador y sensor de conductividad.

Ver descripción general

Expansiones

ICAI

Software Interactivo para Enseñanza Asistida desde Computador
FSS

Sistema de Simulación de Fallos
PLC

Control de Procesos Industriales por PLC
ELK

KIT de Desarrollo de Software de EDIBON, Powered by NI LabVIEW™
ECR

Sistema Modular Industrial de EDIBON con NI CompactRIO
ESN

EDIBON Scada-Net
ECL

Educación a Distancia de EDIBON

NOTICIAS RELACIONADAS

EDIBON y su compromiso con las Skills Europeas
EDIBON y su compromiso con las Skills Europeas
En EDIBON, estamos comprometidos con impulsar las capacidades como un pilar estratégico para la competitividad y el bienestar social de la Unión Europea. La capacitación adecuada de la ciudadanía no solo refuerza la economía, sino que también permite a las personas participar plenamente en la...
Leer más
Captura Directa de Aire (DAC): Una Solución para el Cambio Climático
Captura Directa de Aire (DAC): Una Solución para el Cambio Climático
La Captura Directa de Aire (DAC) es una tecnología innovadora que elimina CO₂ directamente del aire utilizando reacciones químicas con disolventes líquidos o absorbentes sólidos. Aunque presenta desafíos como altos costes y consumo energético, DAC ofrece una solución potencial para reducir las...
Leer más
Comprendiendo y mejorando los sistemas de tratamiento de agua potable
Comprendiendo y mejorando los sistemas de tratamiento de agua potable
Garantizar el acceso a agua potable segura implica procesos complejos y tecnologías avanzadas. Los componentes clave de una planta de tratamiento incluyen estructuras de captación, coagulación, floculación, sedimentación, filtración, desinfección, almacenamiento y distribución. Los sistemas...
Leer más
NUEVOS Folletos de Tecnología de Alimentos y Aguas
NUEVOS Folletos de Tecnología de Alimentos y Aguas
La Tecnología de los Alimentos es una disciplina fundamentada en la Ciencia de los Alimentos basada en los conocimientos multidisciplinares de la nutrición, los análisis químicos, la física, la bioquímica y la ingeniería.  Las Tecnologías de Tratamientos de Agua logran obtener agua potable tan...
Leer más

Descripción General

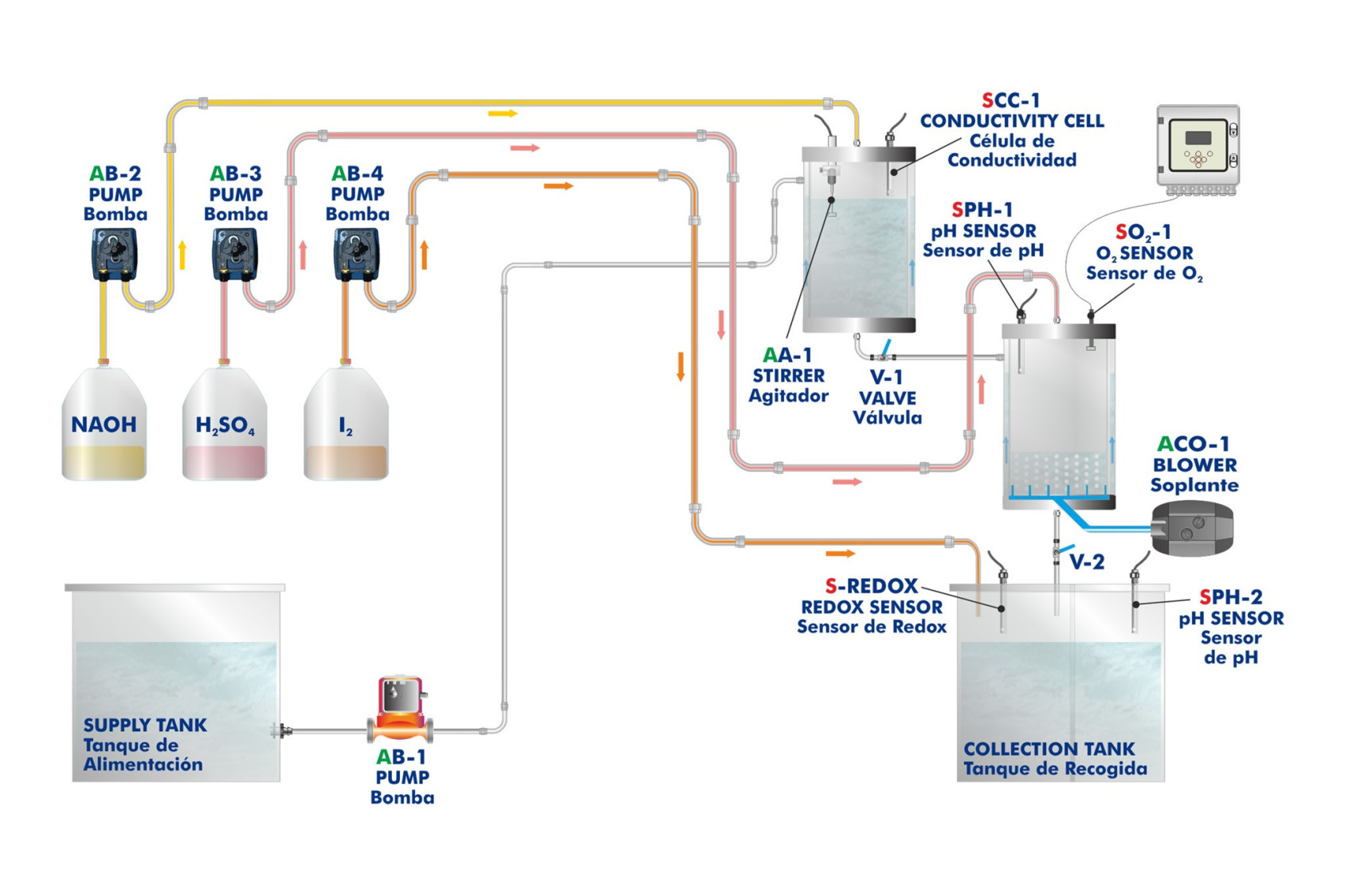

El agua es impulsada mediante una bomba desde un tanque de alimentación hasta un primer depósito transparente que dispone de agitador y sensor de conductividad. En este depósito se produce la regulación de la conductividad mediante la adicción de sosa cáustica diluida impulsada por una bomba peristáltica controlada desde computador (PC).

Seguidamente, el agua fluye por gravedad a un segundo depósito transparente provisto de sensor de pH y sensor de oxígeno disuelto.

Debido a la sosa cáustica añadida en el primer depósito, el pH aumenta considerablemente. Para neutralizar el agua en un pH adecuado se regula al añadir ácido sulfúrico diluido mediante una bomba peristáltica controlada desde computador (PC). Para regular el oxígeno disuelto, se dispone de un compresor controlado desde computador (PC), que inyectará aire comprimido en este segundo depósito.

Por último, el agua fluye hasta un tanque de recogida, donde se mide, mediante sensores, el potencial redox y el pH. Otra bomba peristáltica controlada desde computador (PC) permite la adicción de solución de Yodo para regular el potencial redox.

Control P, PD, PI y PID para las diferentes etapas.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Estudio e influencia de los principales parámetros físicoquímicos en la calidad del agua.
  2. Análisis de la conductividad, el pH, la concentración de oxígeno, y el potencial redox del agua.
  3. Influencia de la sosa cáustica en la conductividad eléctrica del agua.
  4. Influencia de la sosa cáustica en el pH del agua.
  5. Influencia del ácido sulfúrico en el pH del agua.
  6. Influencia de la inyección de aire en la concentración de oxígeno del agua.
  7. Influencia del yodo en el potencial redox del agua.
  8. Estudio y análisis de diferentes tipos de control P, PD, PI, PID.
  9. Calibración de los sensores.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Varios alumnos pueden visualizar simultáneamente los resultados.
  2. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
  3. Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
  4. El Sistema de Control desde Computador con SCADA y Control PID permiten una simulación industrial real.
  5. Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
  6. Este equipo puede usarse para realizar investigación aplicada.
  7. Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.

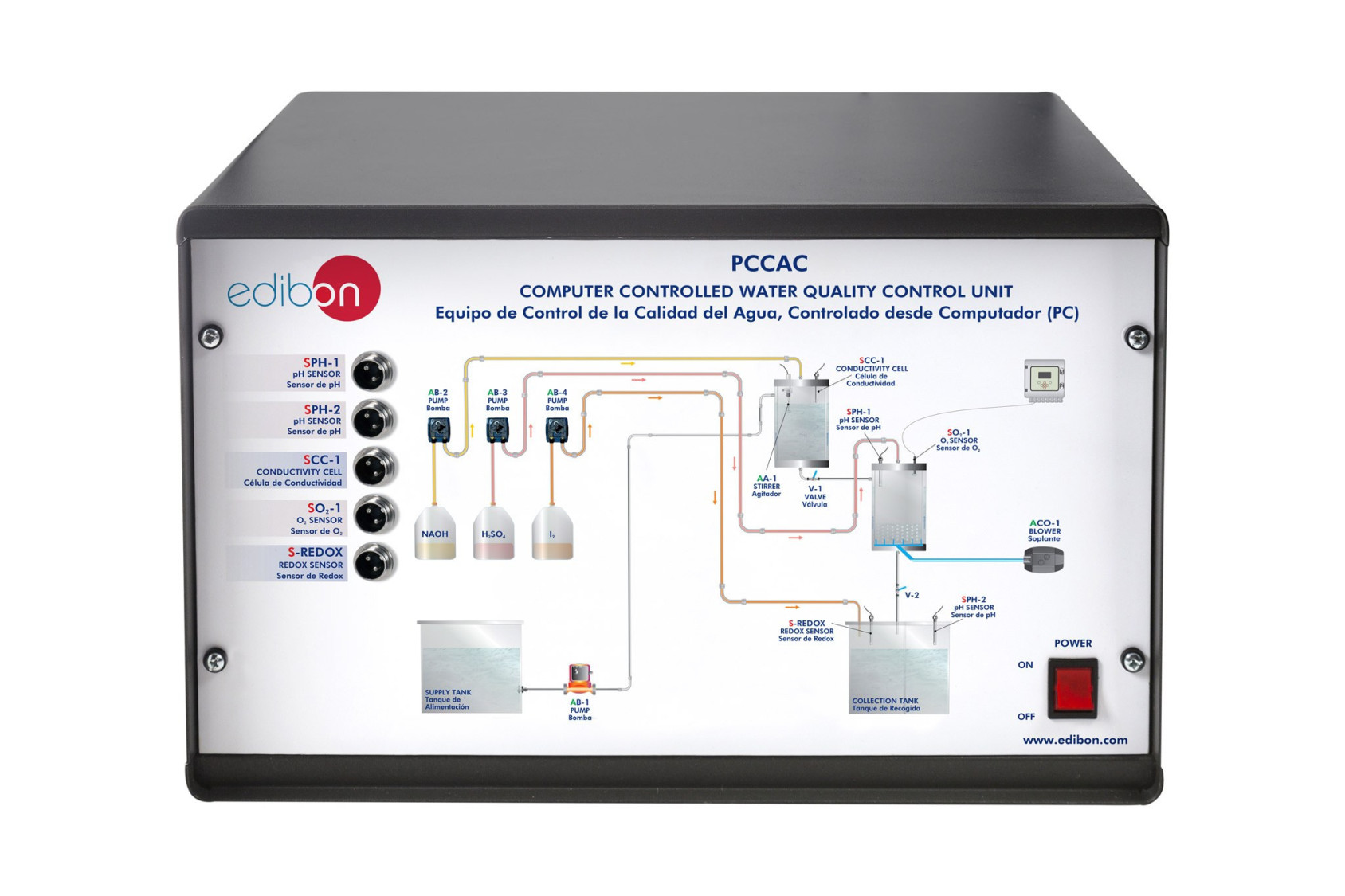

  8. Control del proceso del equipo PCCAC a través de la interface de control, sin el computador.
  9. Visualización de todos los valores de los sensores usados en el proceso del equipo PCCAC.
