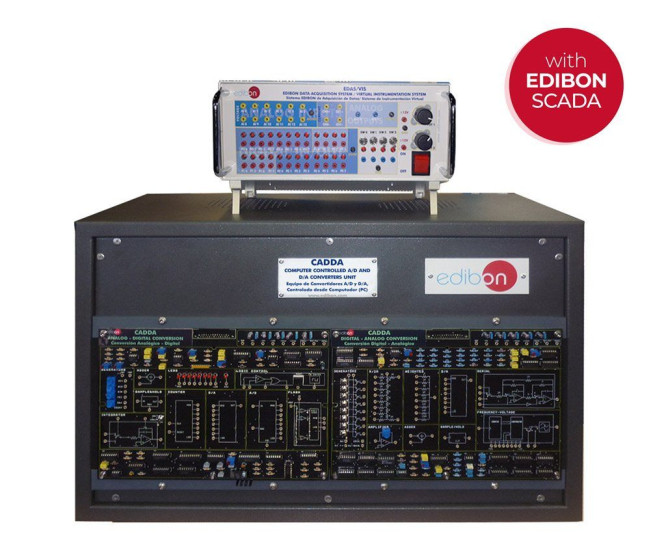

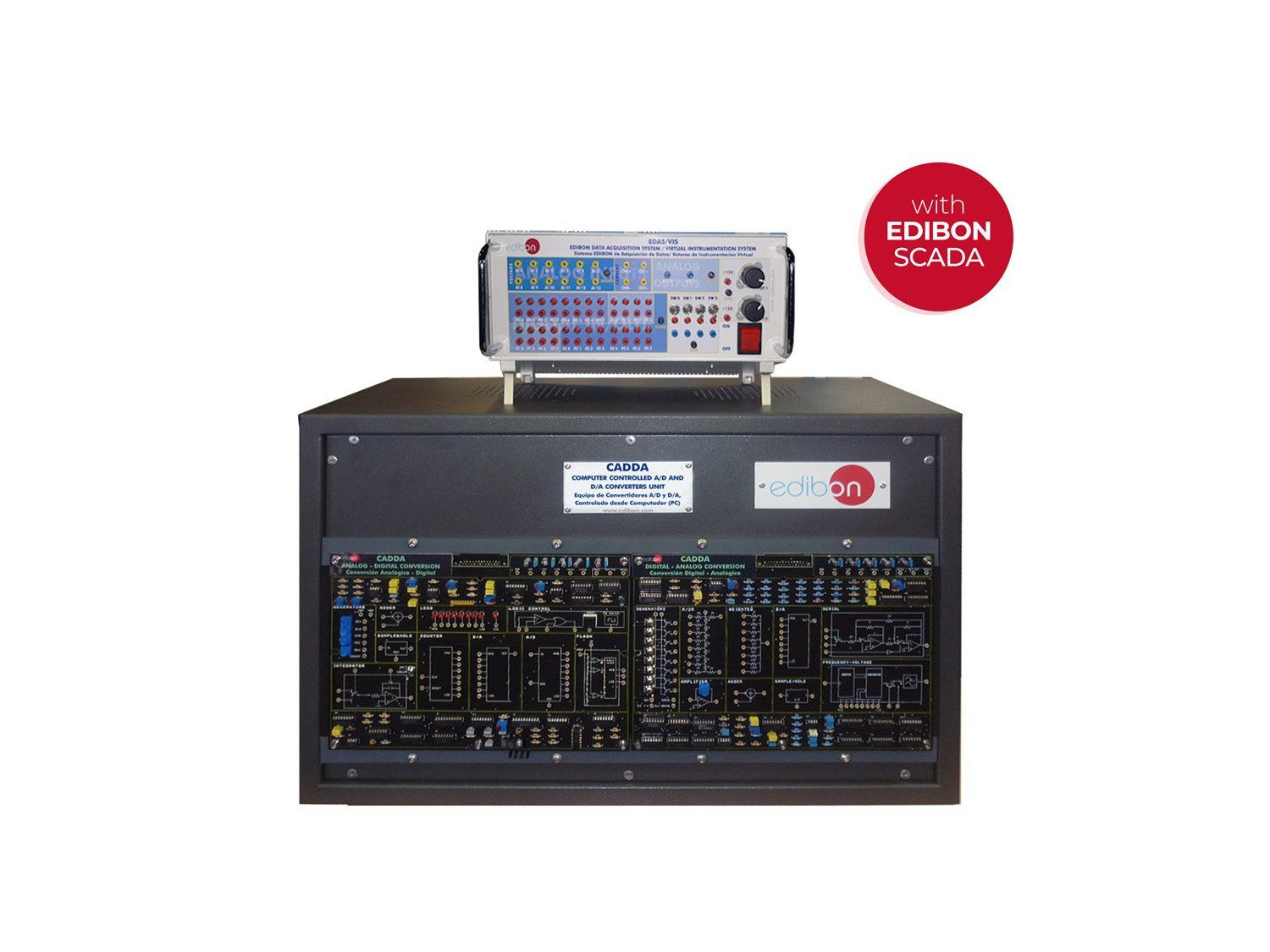

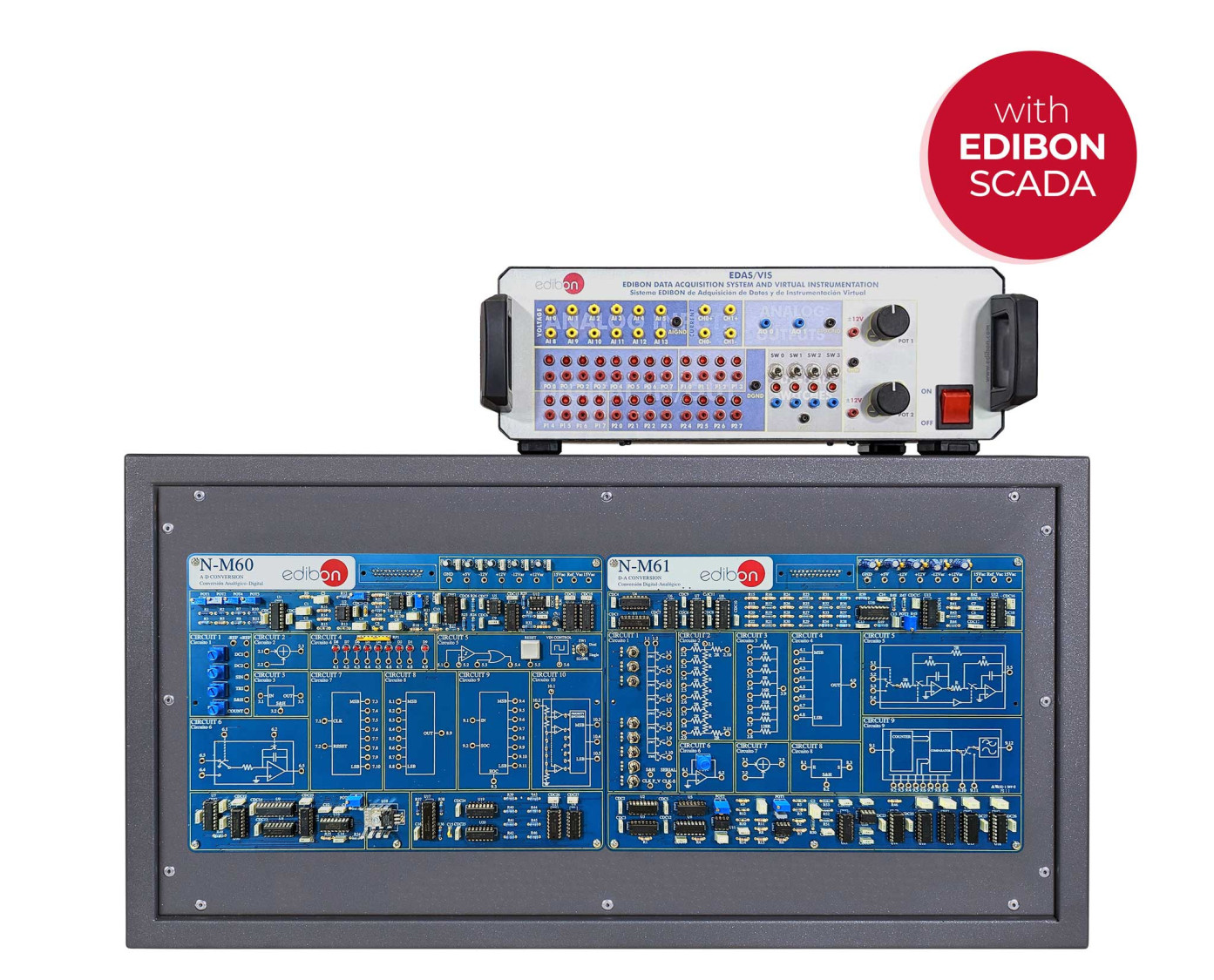

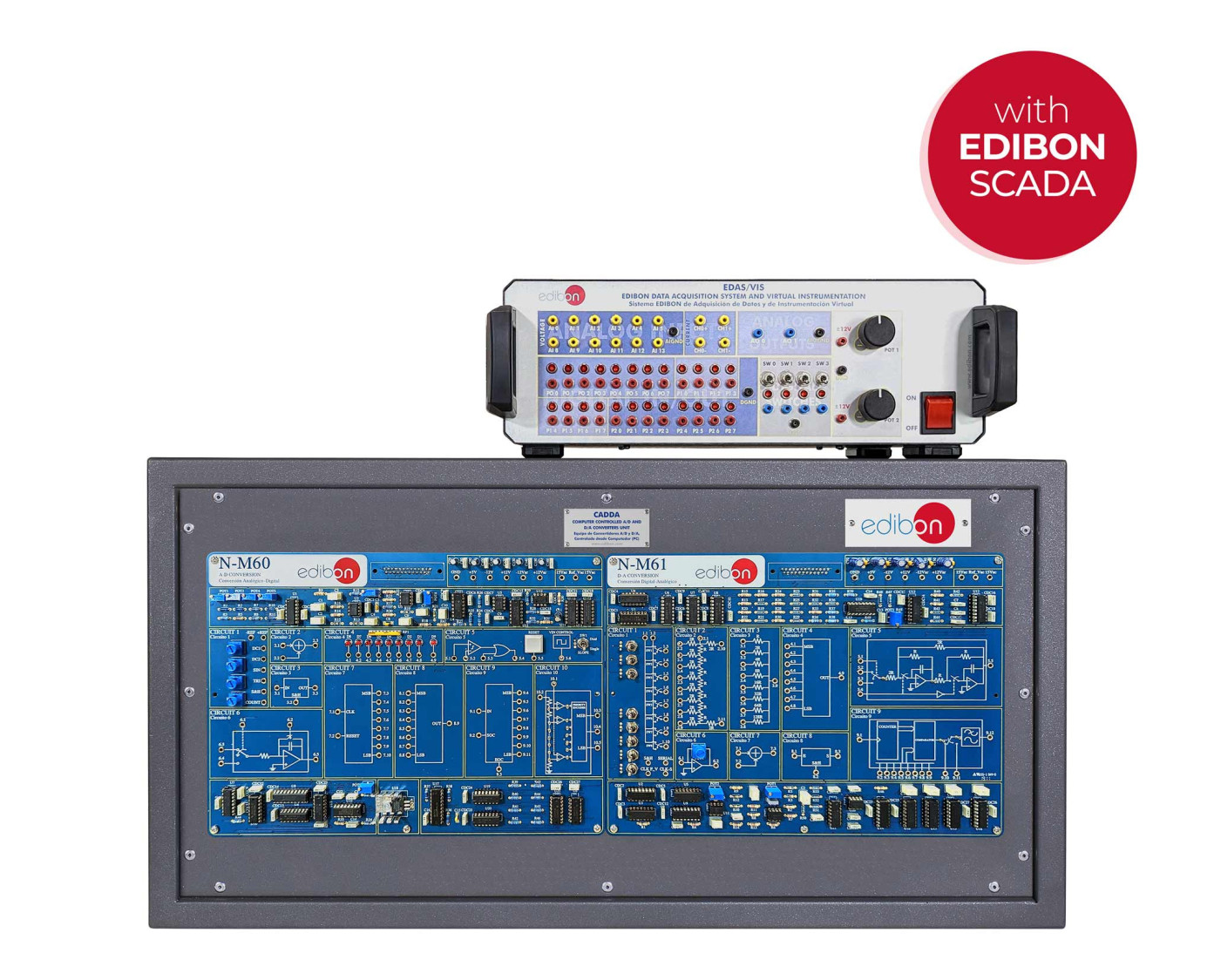

CADDA Equipo de Convertidores A/D y D/A, Controlado desde Computador (PC)

2.3.3.- ELECTRÓNICA DIGITAL 6.1.2.1.- SENSORES E INSTRUMENTACIÓN ELECTRÓNICA 14.2.1.3.- ELECTRÓNICA DIGITAL
COMPUTER CONTROLLED A/D AND D/A CONVERTERS UNIT - CADDA

SISTEMAS INNOVADORES

El Equipo de Convertidores A/D y D/A, Controlado desde Computador (PC), "CADDA", ha sido diseñado para ayudar a los estudiantes a aprender cómo realizar los procedimientos más comunes y a estudiar los diferentes circuitos usados para convertir señales analógicas en señales digitales y viceversa.

Ver descripción general

Expansiones

ICAI

Software Interactivo para Enseñanza Asistida desde Computador
ECR

Sistema Modular Industrial de EDIBON con NI CompactRIO
ESN

EDIBON Scada-Net

Laboratorios

2TV
 Laboratorio de Electrónica para Educación Técnica y Vocacional
2HE
 Laboratorio de Electrónica para Educación Superior
11PTC
 Laboratorio para Centro de Formación de Petróleo

NOTICIAS RELACIONADAS

EDIBON y su compromiso con las Skills Europeas
EDIBON y su compromiso con las Skills Europeas
En EDIBON, estamos comprometidos con impulsar las capacidades como un pilar estratégico para la competitividad y el bienestar social de la Unión Europea. La capacitación adecuada de la ciudadanía no solo refuerza la economía, sino que también permite a las personas participar plenamente en la...
Leer más
Completion of the Small Laboratory Equipment Repair Course
Completion of the Small Laboratory Equipment Repair Course
On December 1st, the Repair Course for Small Laboratory Equipment, taught by our engineers at the EDIBON facilities, was completed, lasting 4 days. The attendees, (Laboratory technicians and maintenance of the Rey Juan Carlos University of Madrid) had the opportunity to perform multiple...
Leer más

Descripción General

El Equipo de Convertidores A/D y D/A, Controlado desde Computador (PC), "CADDA", ha sido diseñado para ayudar a los estudiantes a aprender cómo realizar los procedimientos más comunes y a estudiar los diferentes circuitos usados para convertir señales analógicas en señales digitales y viceversa.

El equipo también permite al usuario estudiar en detalle otros circuitos relacionados con la conversión de analógico a digital y la conversión de digital a analógico, tales como circuito sumador, circuito de muestreo y retención, convertidor de serie, convertidor de frecuencia a voltaje, etc.

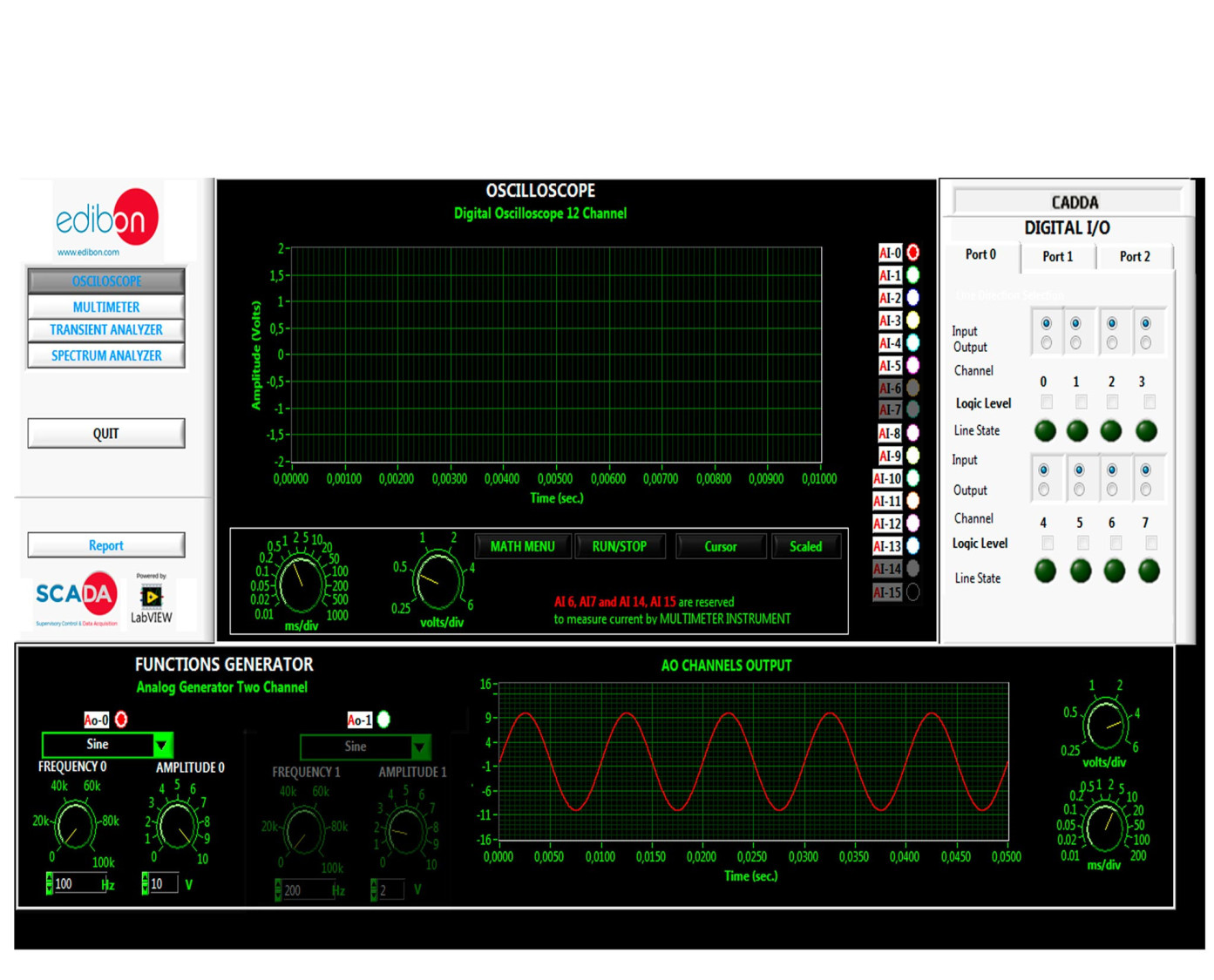

El equipo incluye un sistema de adquisición de datos para adquirir múltiples señales analógicas y mostrar las señales en el ordenador. El sistema de adquisición de datos permite al usuario generar una variedad de formas de onda (con las salidas analógicas) para probar los diferentes circuitos con las diferentes señales analógicas. El sistema de adquisición de datos también permite utilizar 24 entradas/salidas digitales, configurables como entradas o salidas.

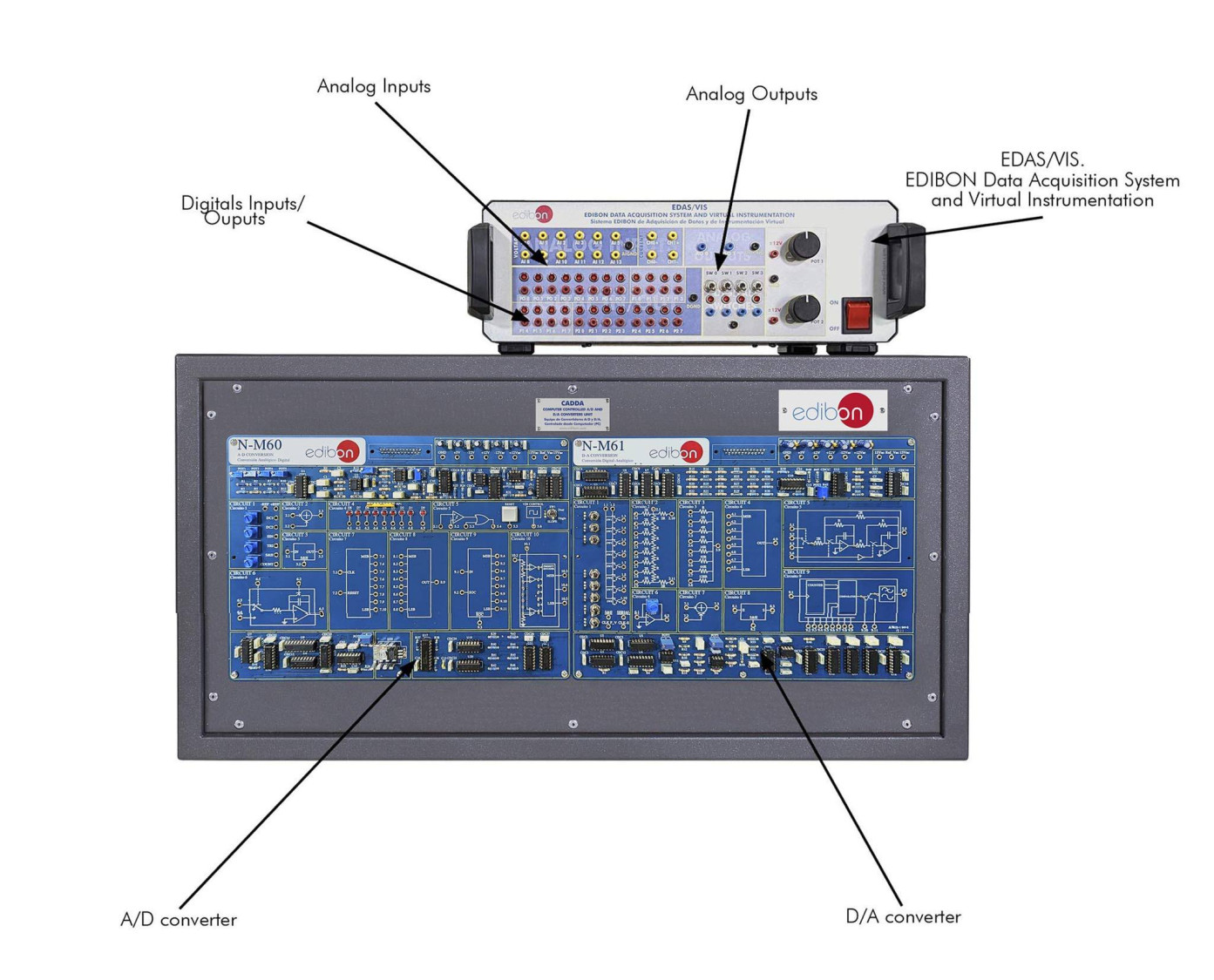

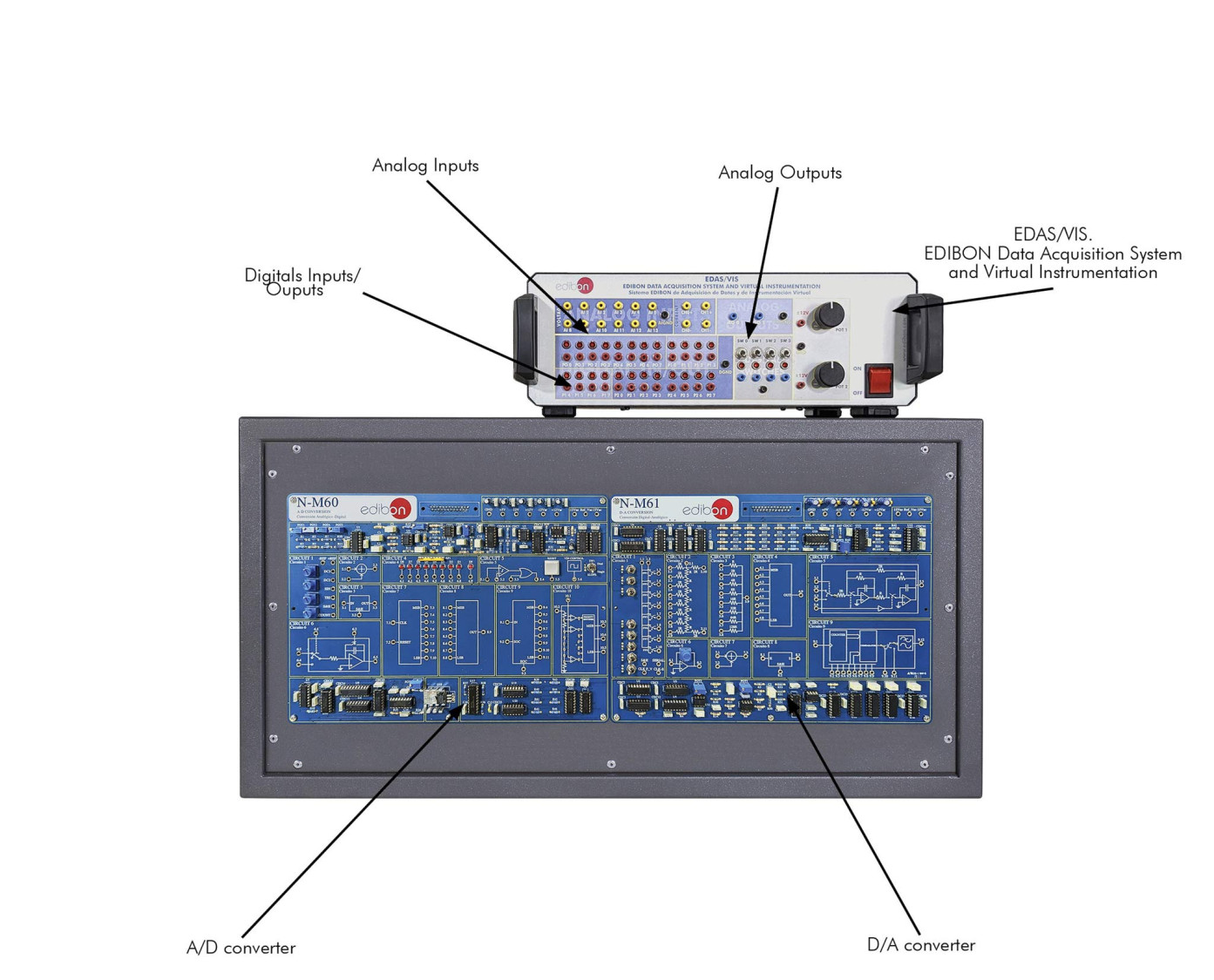

El equipo "CADDA" incluye los siguientes elementos:

  • N-M60. Módulo de Convertidores Analógico/Digital.
  • N-M61. Módulo de Convertidores Digital/Analógico.
  • EDAS/VIS-0.25. Sistema EDIBON de Adquisición de Datos y de Instrumentación Virtual (velocidad: 250.000 muestras/s).

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Teorema de muestreo.
  2. Convertidor de rampa simple monopolar.
  3. Convertidor de rampa doble monopolar.
  4. Convertidor de rampa binario monopolar.
  5. Convertidor A/D integrado. Montaje monopolar.
  6. Convertidor A/D integrado. Montaje bipolar.
  7. Convertidor flash.
  8. Convertidor D/A de resistencias divisoras ponderadas.
  9. Errores de interruptores analógicos.
  10. Convertidor D/A de escalera R-2R.
  11. División actual en el convertidor de escalera R-2R.
  12. Convertidor D/A de escalera invertida.
  13. Convertidor D/A integrado.
  14. Convertidor D/A de entrada serie.
  15. Convertidor D/A de modulación ancho de pulso.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
  2. Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
  3. El Sistema de Control desde Computador con SCADA permite una simulación industrial real.
  4. Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
  5. Este equipo puede usarse para realizar investigación aplicada.
  6. Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
  7. Control del proceso del equipo CADDA a través de la interface de control, sin el computador.
  8. Visualización de todos los valores de los sensores usados en el proceso del equipo CADDA.
  9. El usuario puede realizar otros ejercicios diseñados por él mismo.

ELEMENTOS INCLUIDOS

EQUIPOS SIMILARES DISPONIBLES

ANALOG/DIGITAL CONVERTERS MODULE - N-M60
  • N-M60
Disponible
2.3.3.- ELECTRÓNICA DIGITAL
N-M60
Módulo de Convertidores Analógico/Digital
La mayor parte de la "información" generada en el mundo por los distintos fenómenos físicos tiene un marcado carácter analógico. Esto significa que la información experimenta una variación continua entre ciertos límites determinados a lo largo del...
Ver Equipo
DIGITAL/ANALOG CONVERTERS MODULE - N-M61
  • N-M61
Disponible
2.3.3.- ELECTRÓNICA DIGITAL
N-M61
Módulo de Convertidores Digital/Analógico
La conversión digital/analógica se produce cuando se desea recuperar o re-obtener una señal digital que ha sido procesada y se desea regenerar. Un señal que ha sido muestreada, por ejemplo, una señal de temperatura y se necesita devolverla al...
Ver Equipo
