HCCC Equipo de Demostración de Compresor Centrífugo, Controlado desde Computador (PC)

8.7.5.- COMPRESORES
COMPUTER CONTROLLED CENTRIFUGAL COMPRESSOR DEMONSTRATION UNIT - HCCC

Equipo: HCCC. Equipo de Demostración de Compresor Centrífugo, Controlado desde Computador (PC)

COMPUTER CONTROLLED CENTRIFUGAL COMPRESSOR DEMONSTRATION UNIT - HCCC

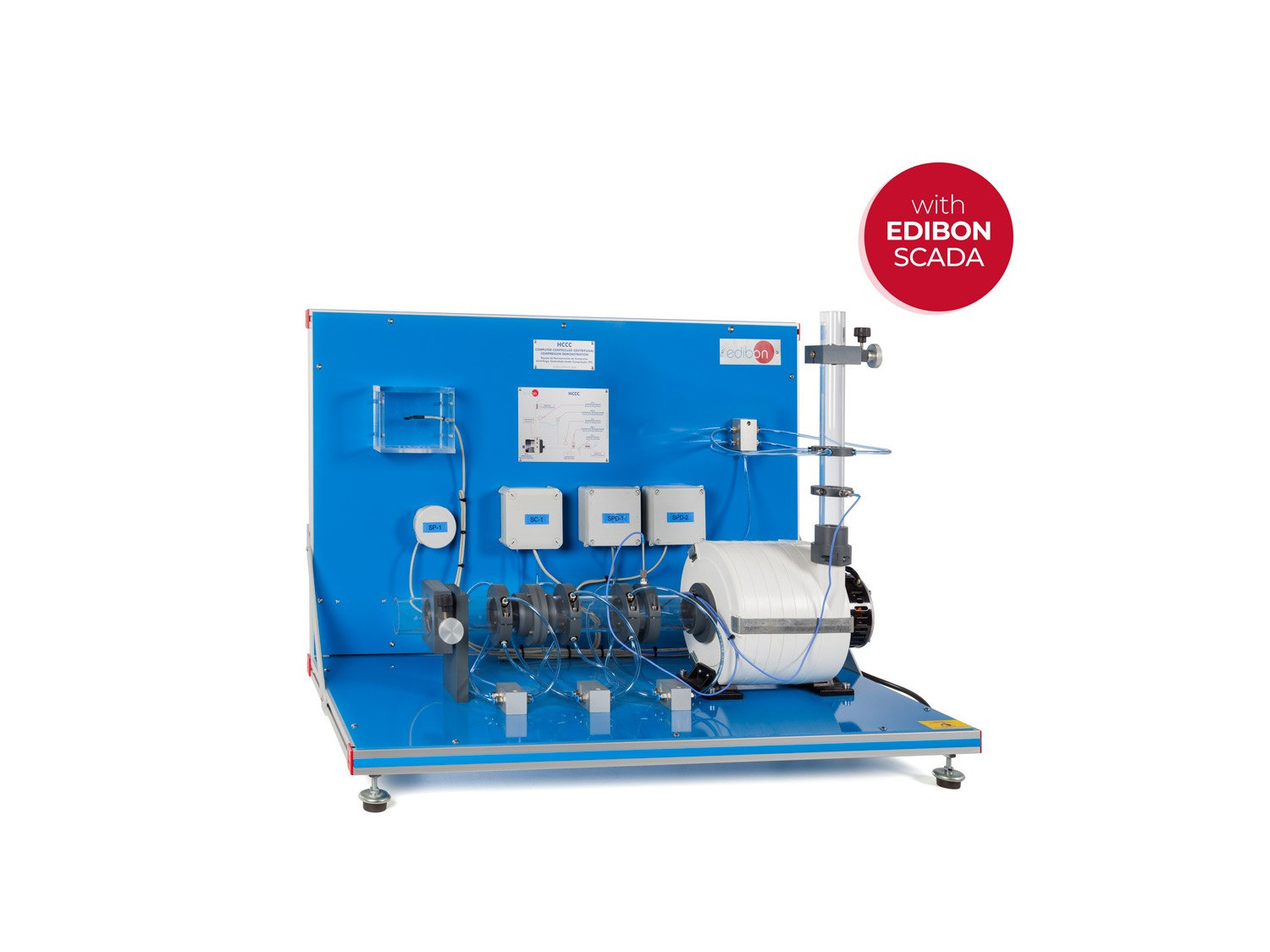

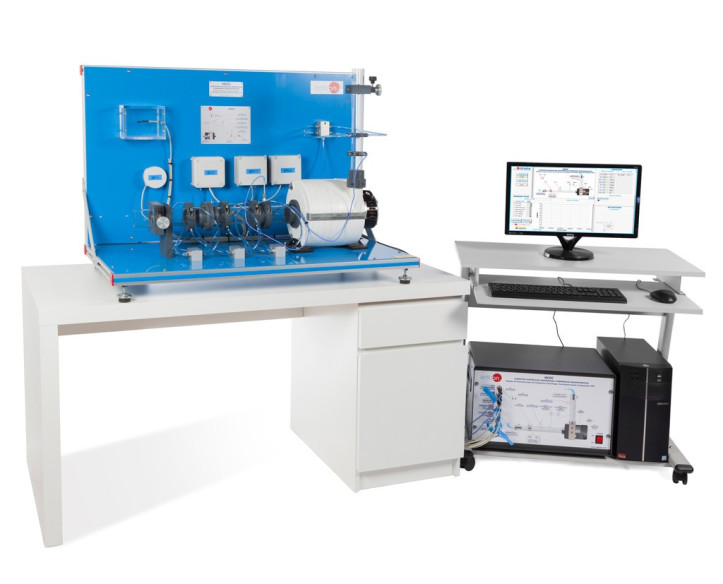

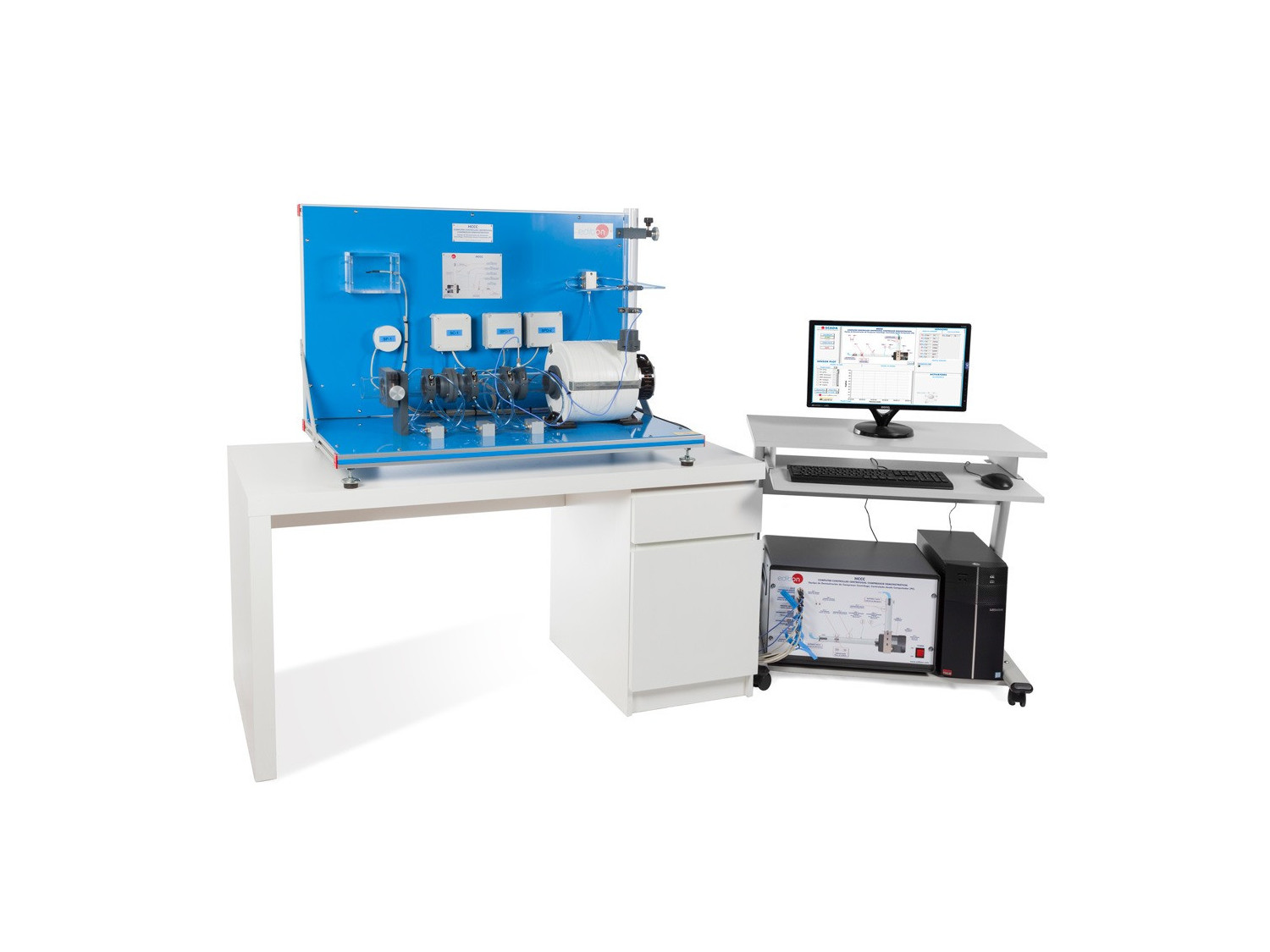

Equipo HCCC completo

COMPUTER CONTROLLED CENTRIFUGAL COMPRESSOR DEMONSTRATION UNIT - HCCC

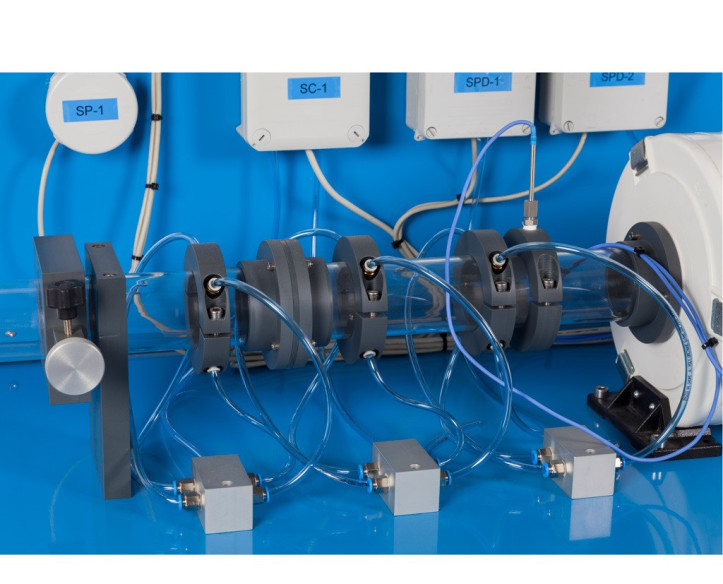

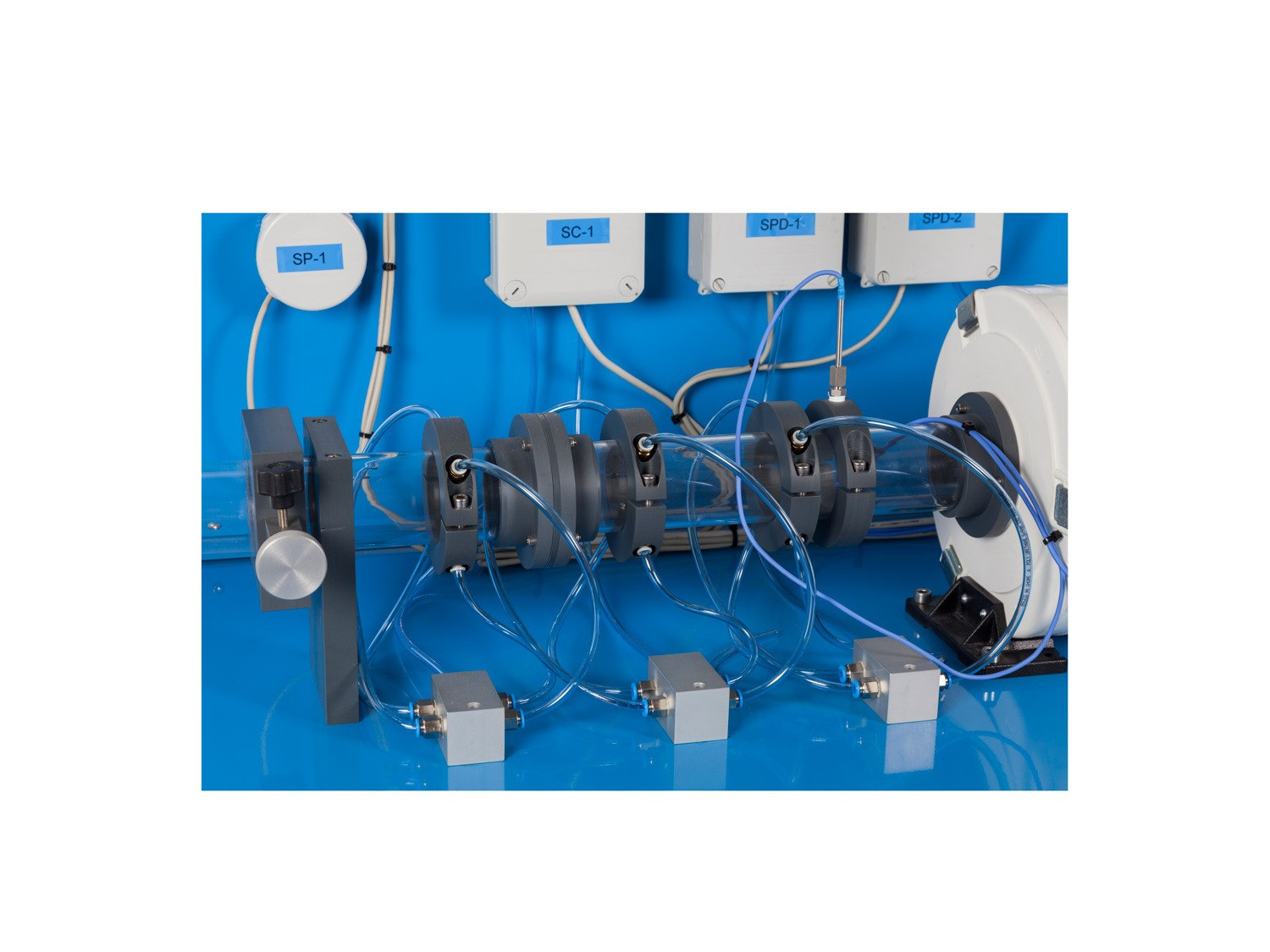

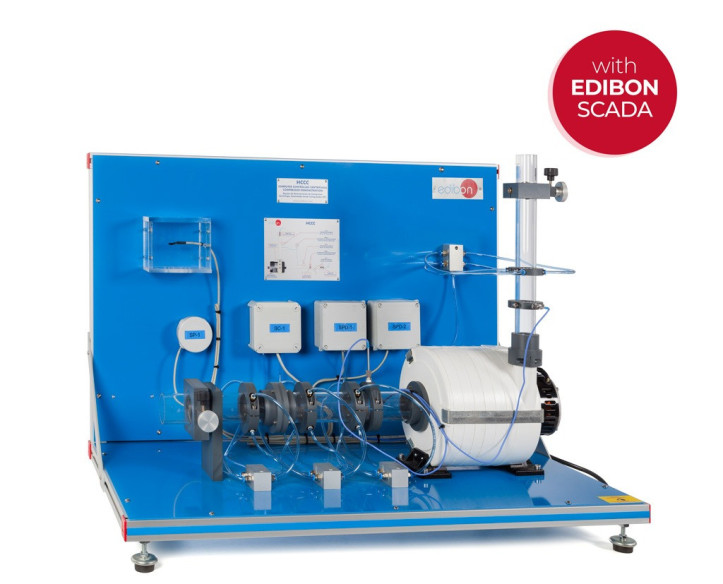

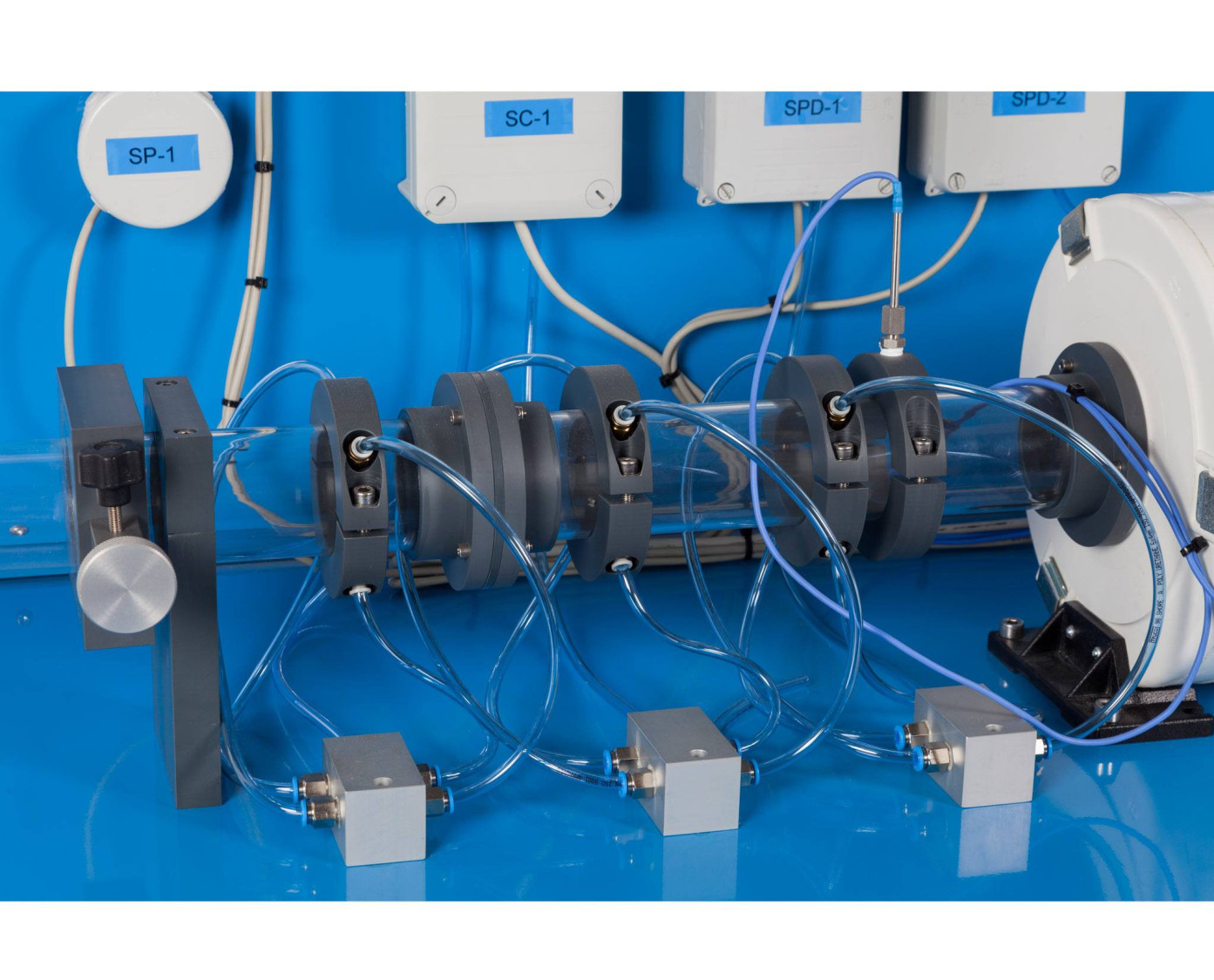

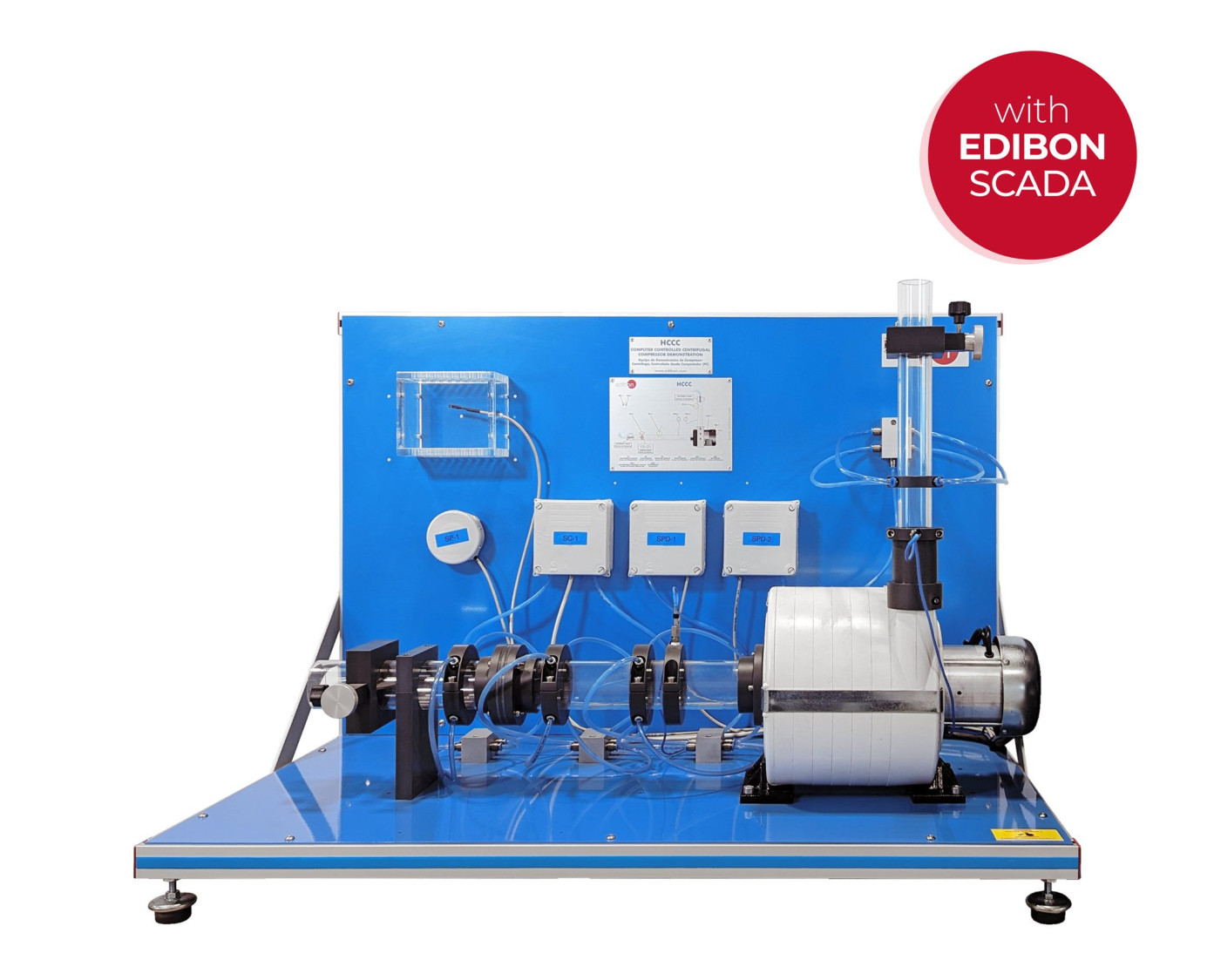

Detalle del equipo

COMPUTER CONTROLLED CENTRIFUGAL COMPRESSOR DEMONSTRATION UNIT - HCCC

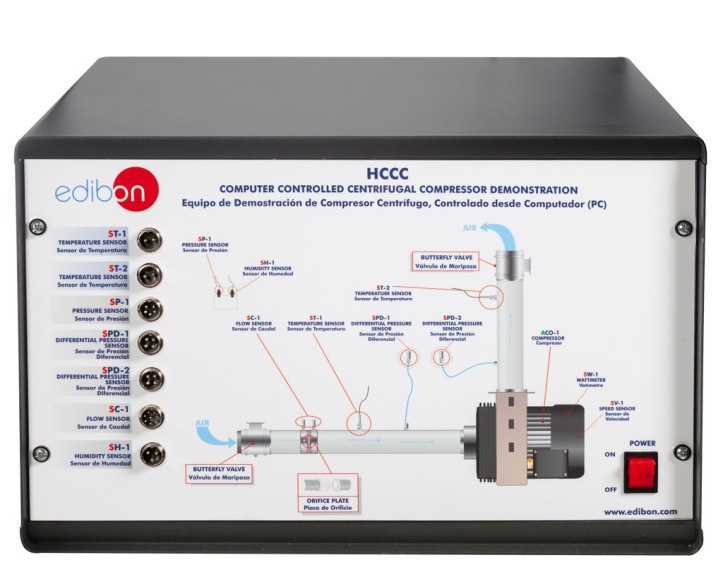

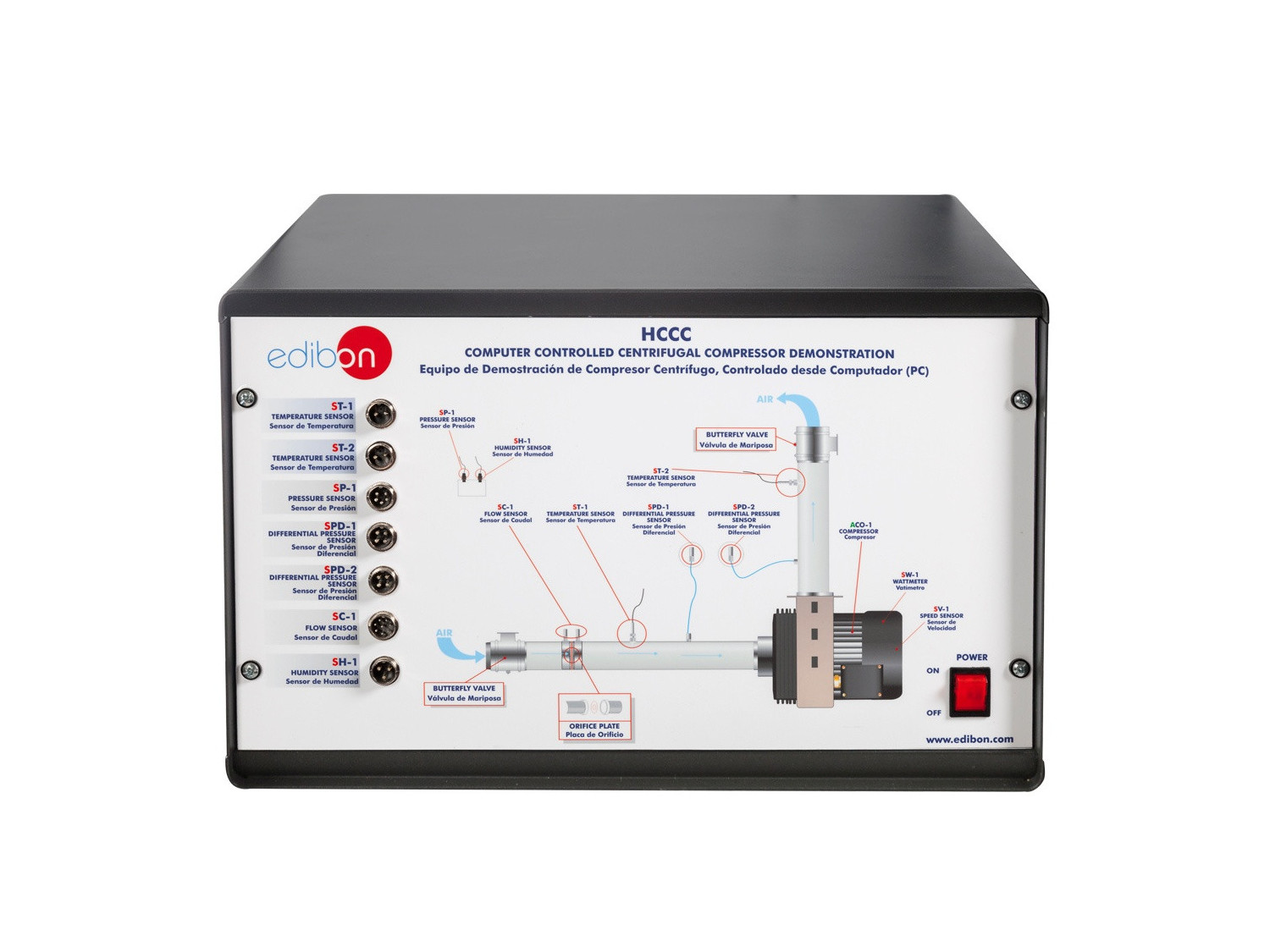

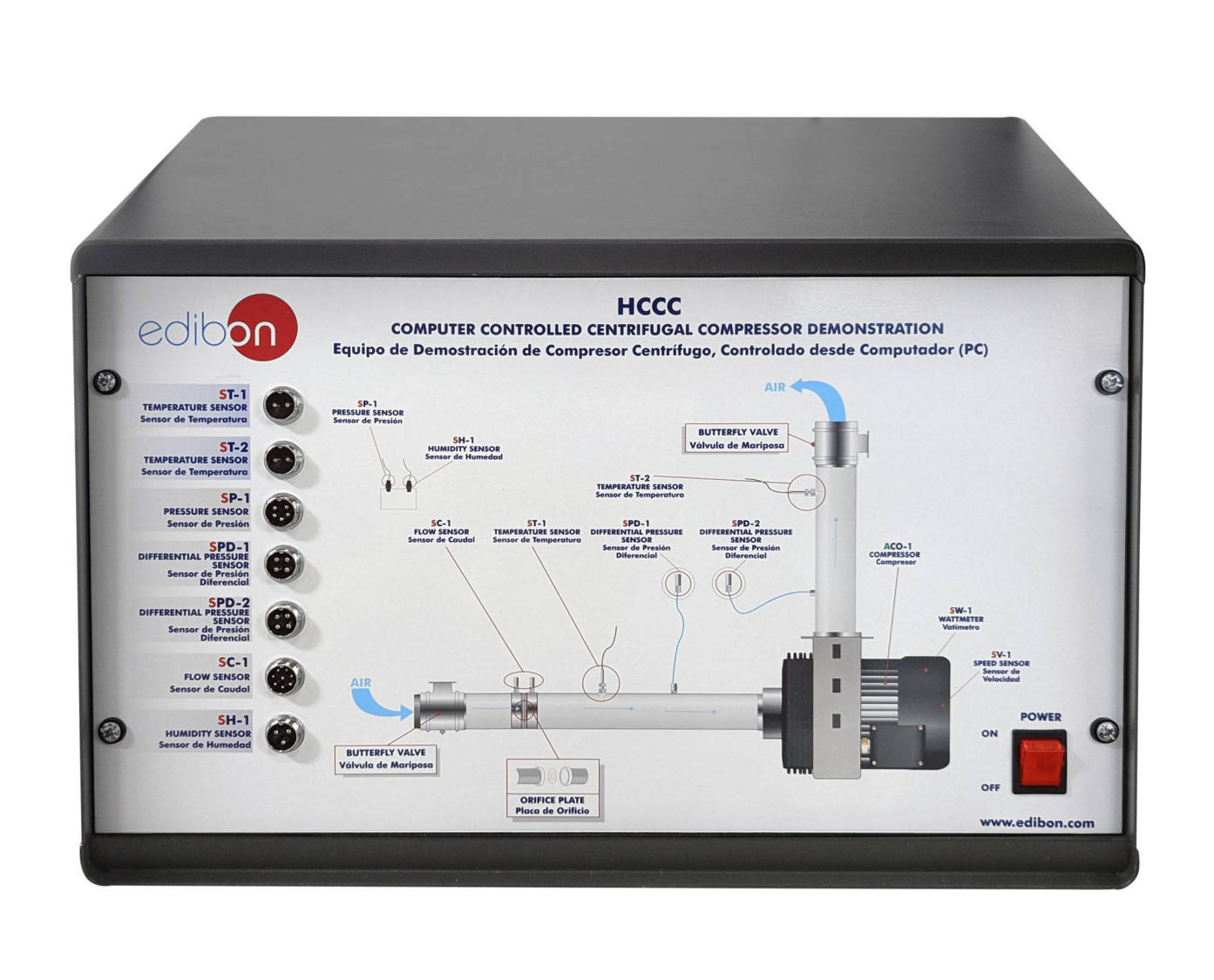

HCCC/CIB. Caja-Interface de Control: La Caja-Interface de Control forma parte del sistema SCADA

COMPUTER CONTROLLED CENTRIFUGAL COMPRESSOR DEMONSTRATION UNIT - HCCC

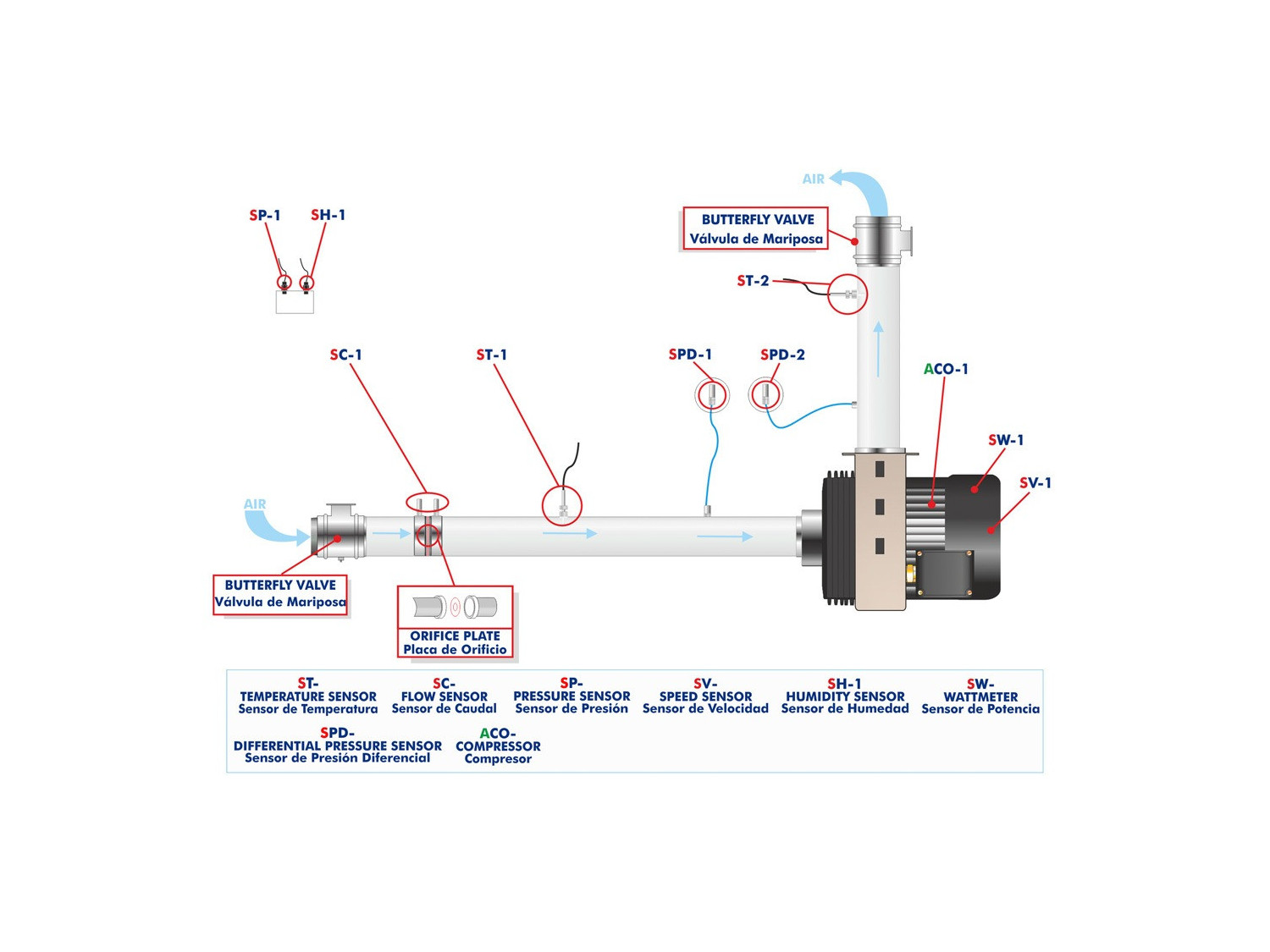

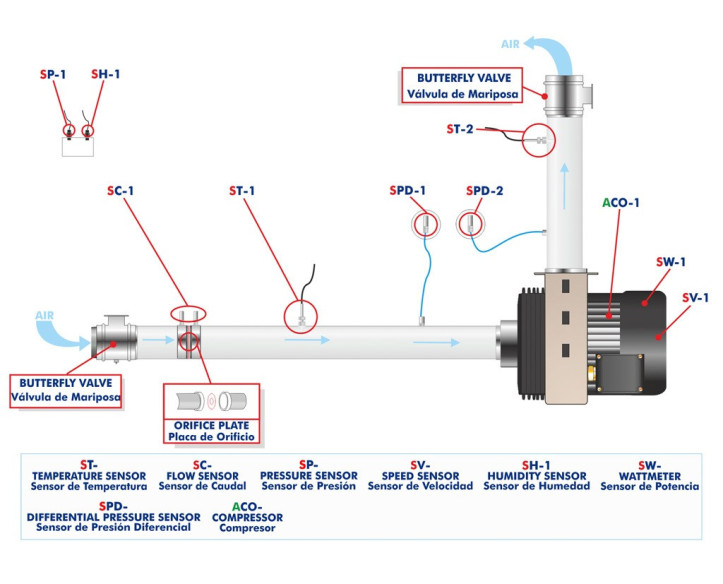

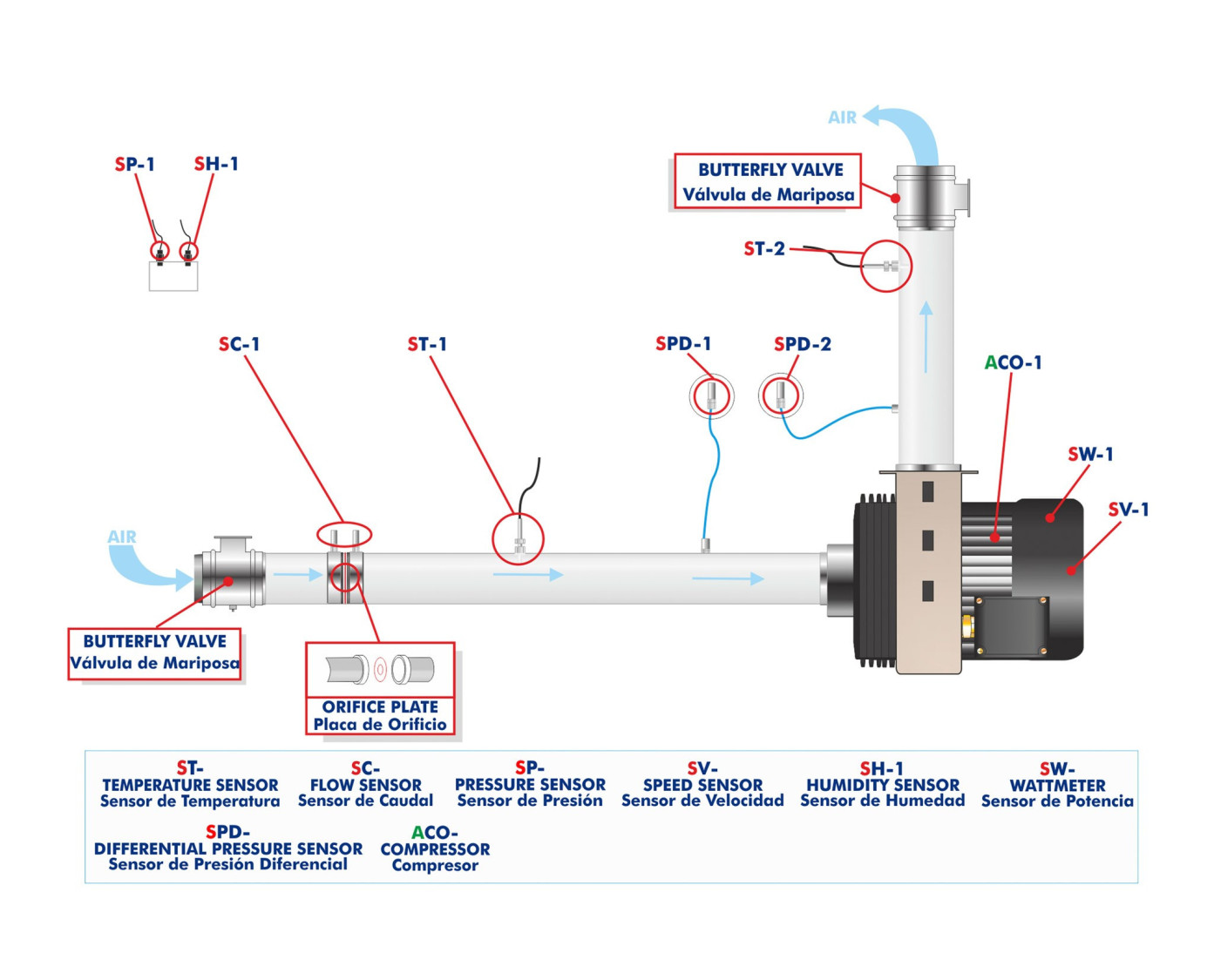

Diagrama de proceso y disposición de los elementos del equipo

COMPUTER CONTROLLED CENTRIFUGAL COMPRESSOR DEMONSTRATION UNIT - HCCC

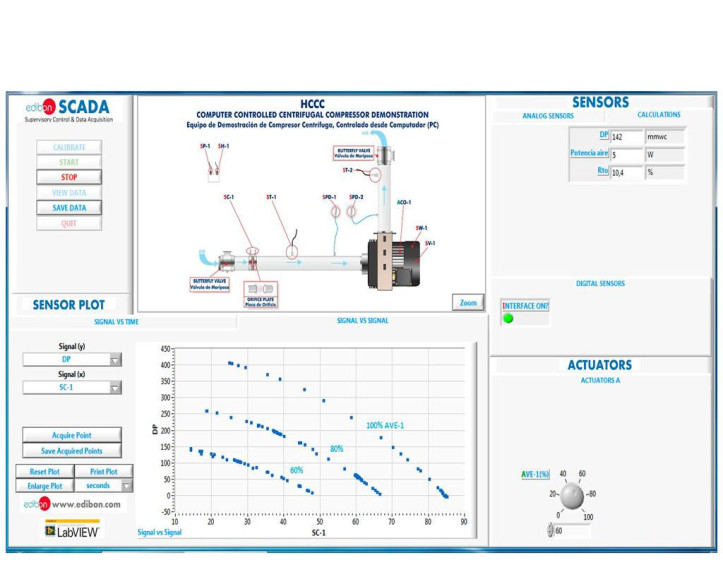

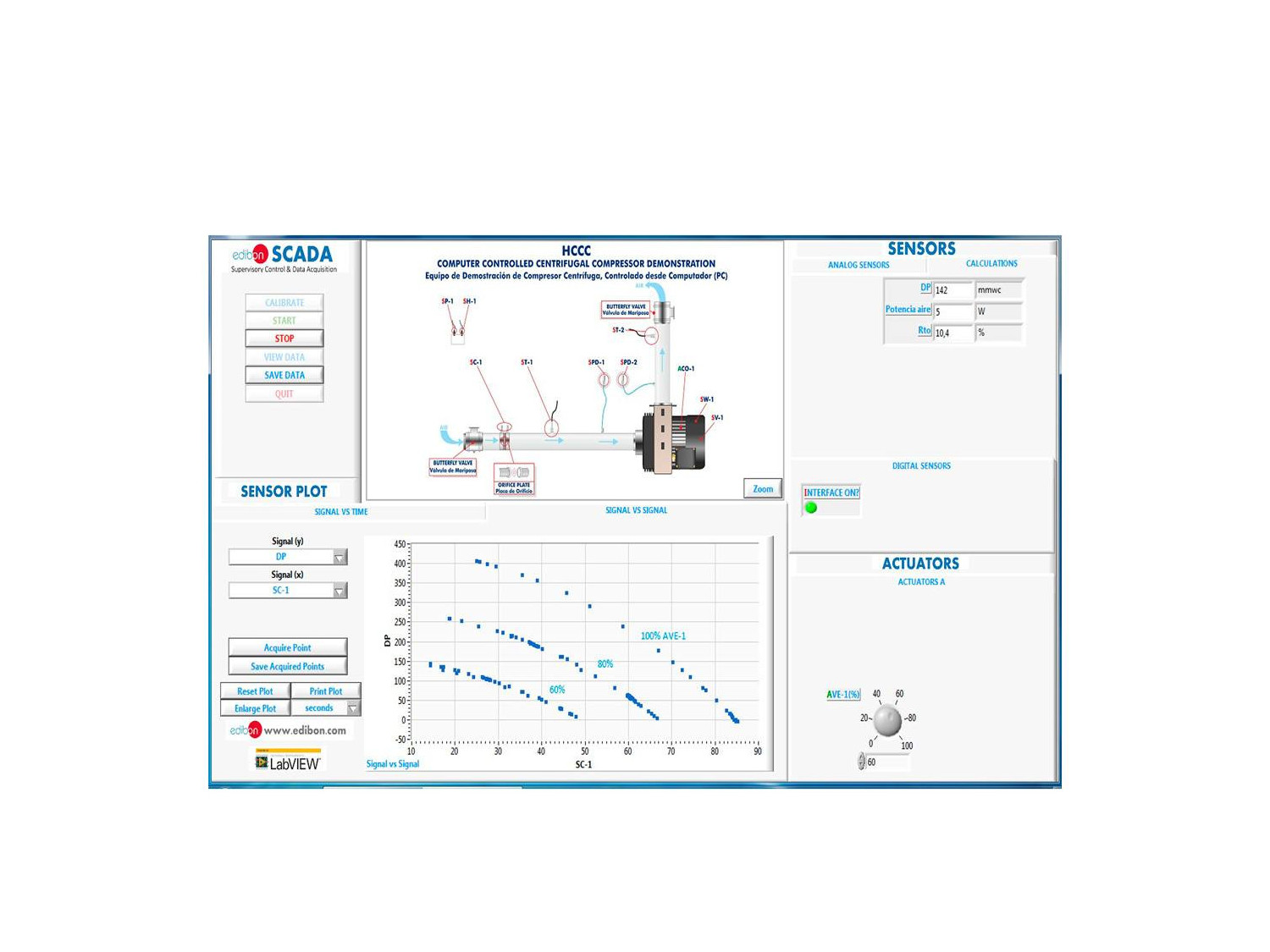

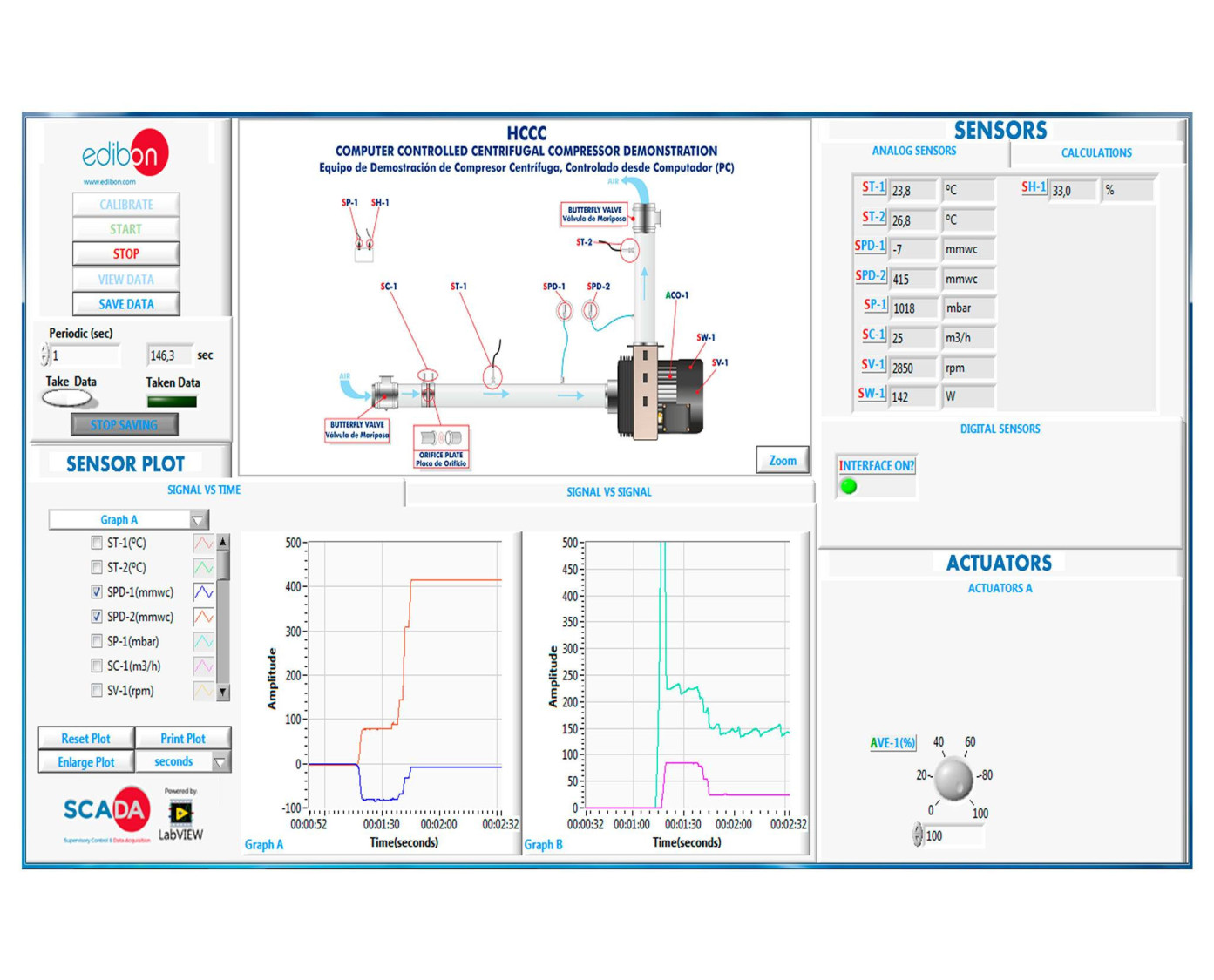

HCCC/SOF. Software del equipo HCCC. Pantalla principal

COMPUTER CONTROLLED CENTRIFUGAL COMPRESSOR DEMONSTRATION UNIT - HCCC
COMPUTER CONTROLLED CENTRIFUGAL COMPRESSOR DEMONSTRATION UNIT - HCCC
COMPUTER CONTROLLED CENTRIFUGAL COMPRESSOR DEMONSTRATION UNIT - HCCC
COMPUTER CONTROLLED CENTRIFUGAL COMPRESSOR DEMONSTRATION UNIT - HCCC
COMPUTER CONTROLLED CENTRIFUGAL COMPRESSOR DEMONSTRATION UNIT - HCCC
COMPUTER CONTROLLED CENTRIFUGAL COMPRESSOR DEMONSTRATION UNIT - HCCC

SISTEMAS INNOVADORES

El Equipo de Demostración de Compresor Centrífugo, Controlado desde Computador (PC), "HCCC", permite a los estudiantes medir las características de funcionamiento de un compresor centrífugo multi-etapa.
