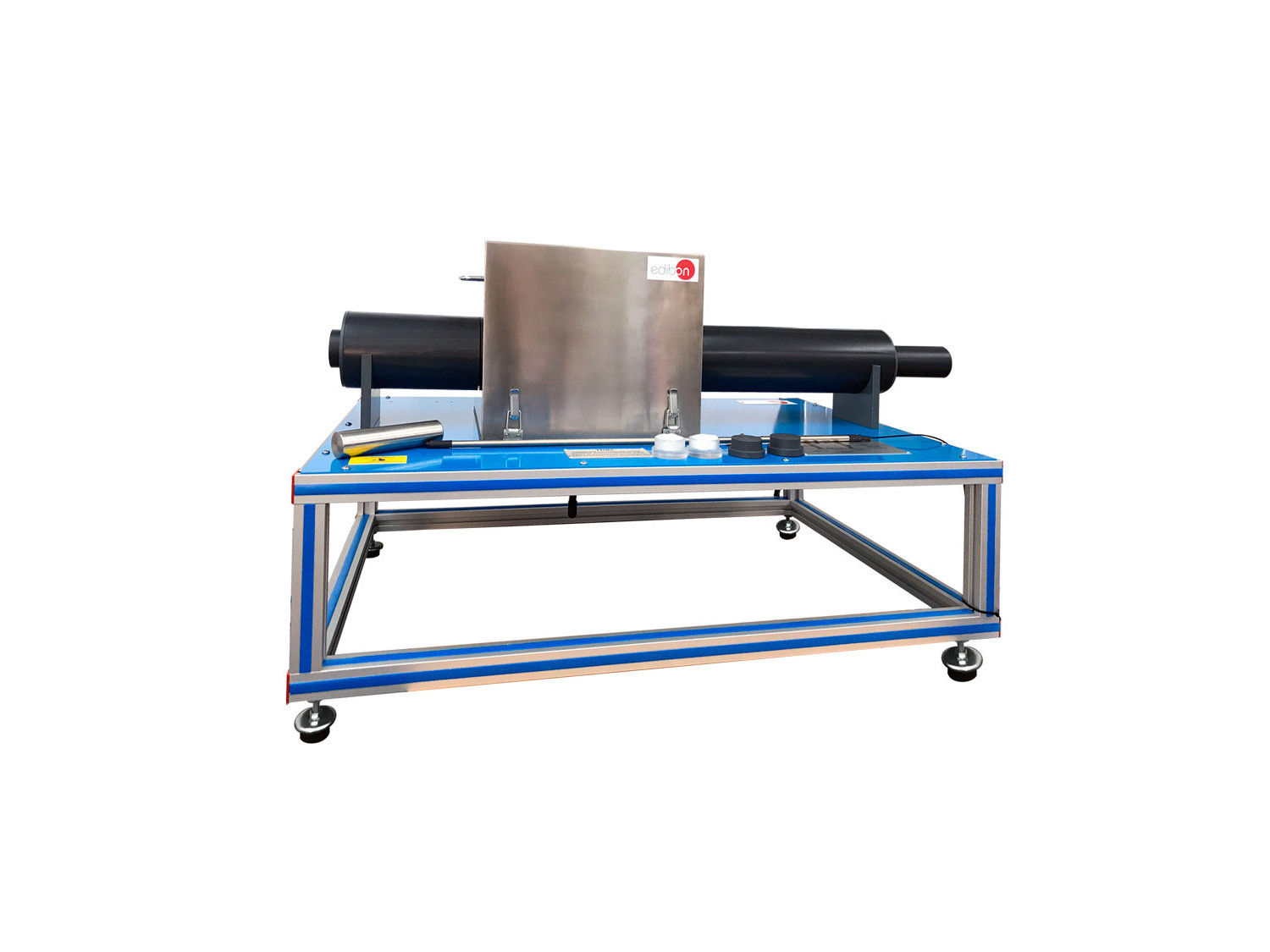

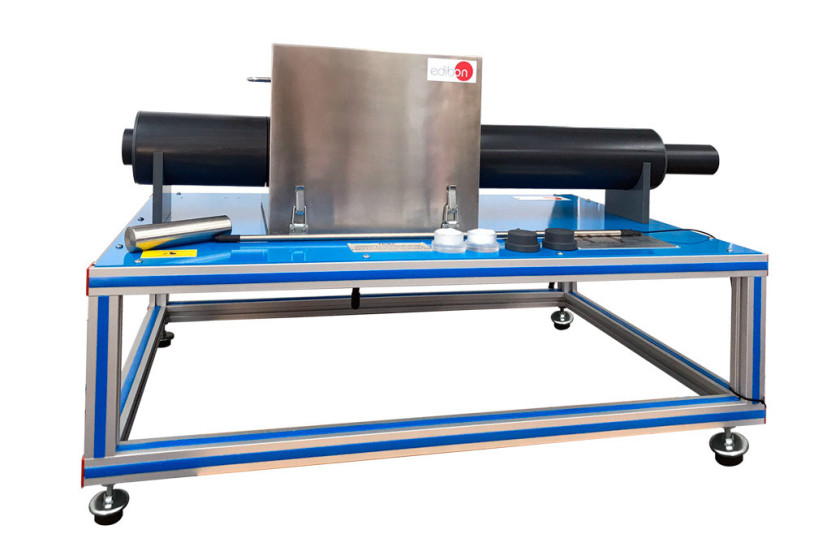

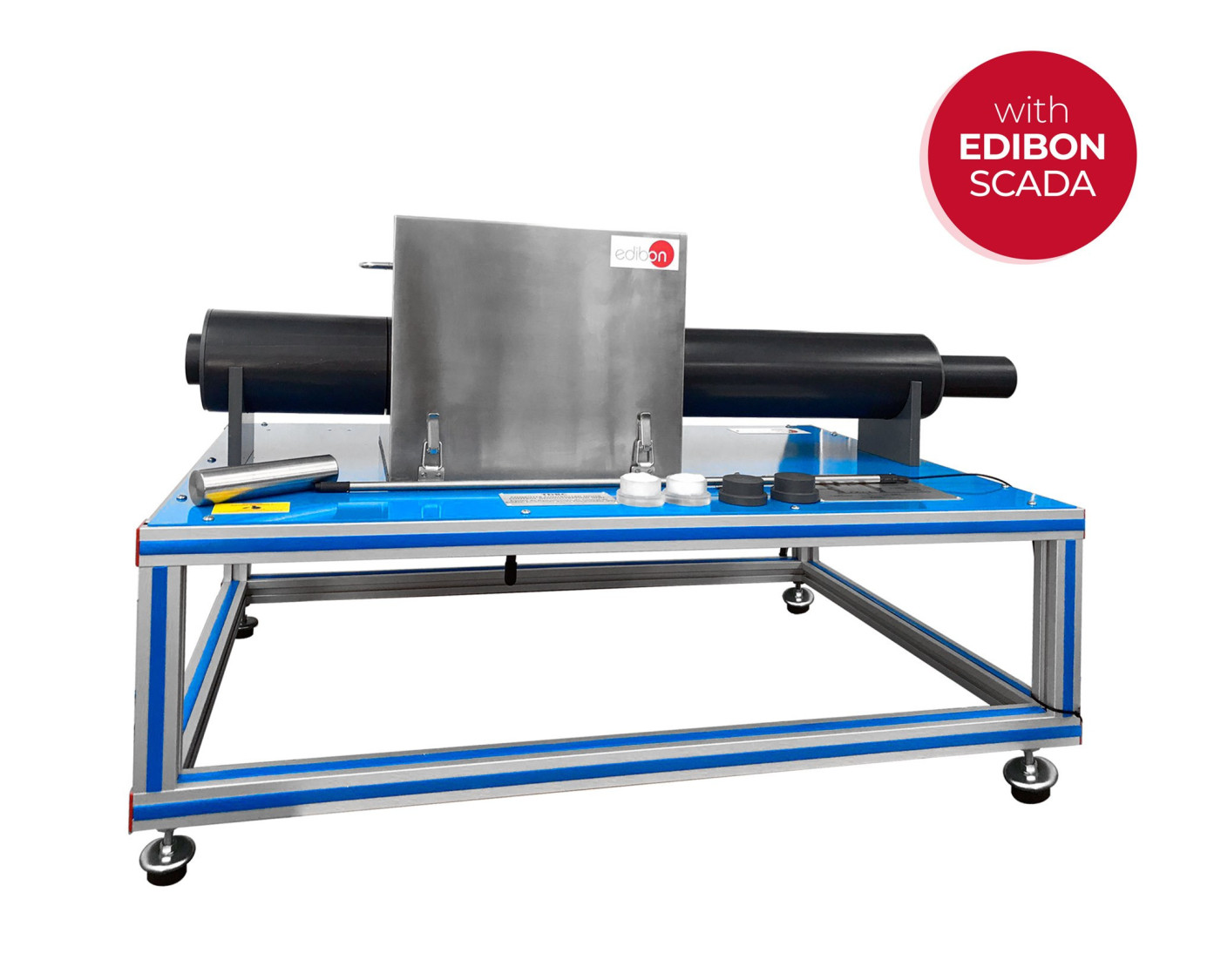

TDRC Equipo de Demostración de Control de Ruidos, Controlado desde Computador (PC)

El Equipo de Demostración de Control de Ruidos, Controlado desde Computador (PC), "TDRC", ha sido especialmente diseñado para proporcionar resultados visuales y cuantitativos relacionados con el control de ruido y vibración.

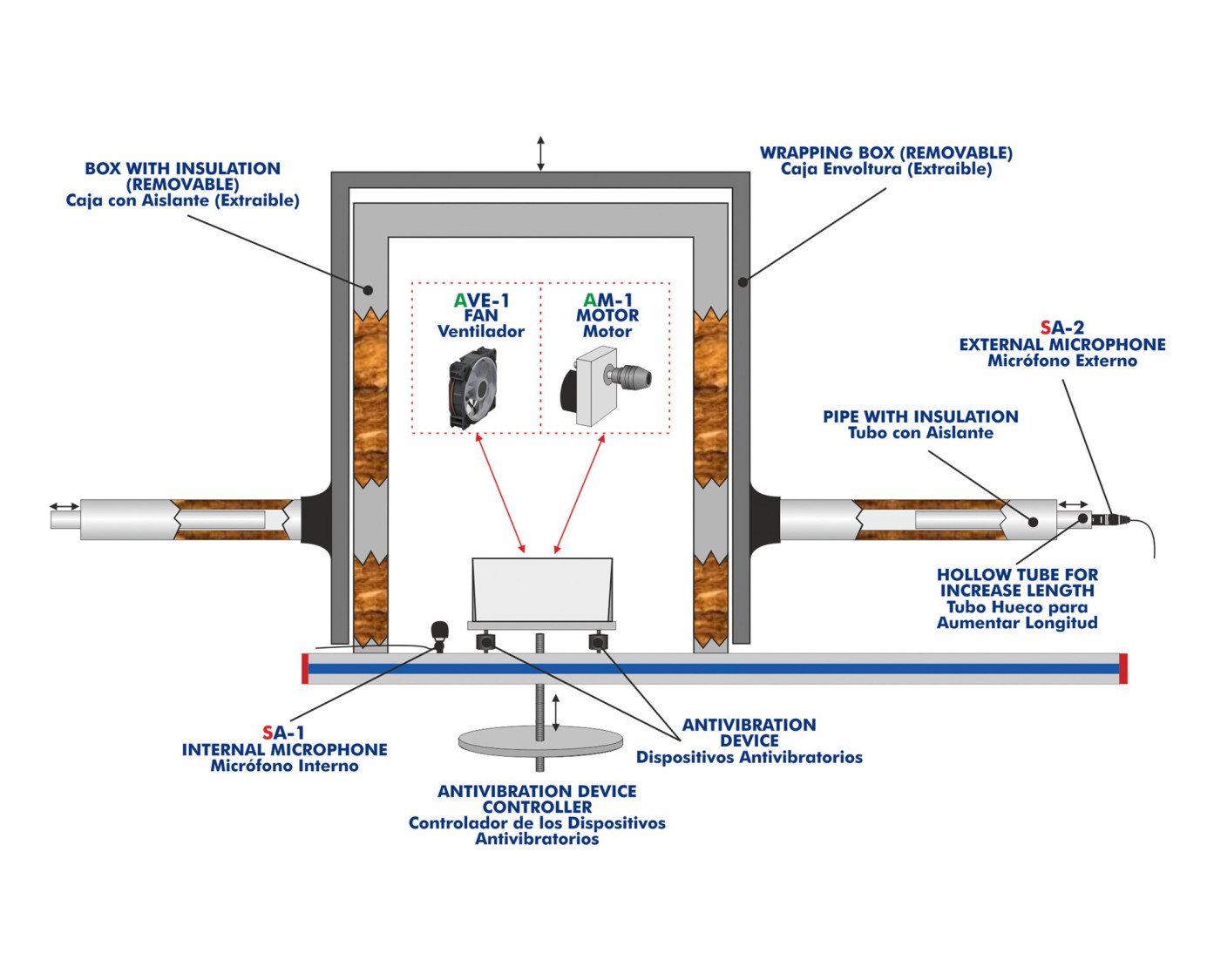

Los elementos principales del equipo son dos fuentes de ruido formadas por un motor con caja de engranajes y por un ventilador. La velocidad de rotación de ambas fuentes puede ser controlada desde computador (PC) produciendo un ruido variable.

Ambas fuentes de ruido se montan sobre una plataforma sujeta a través de cuatro soportes antivibratorios (silentblocks) con dispositivo para variar la flexibilidad de estos soportes. El dispositivo está compuesto por una manivela acoplada a un tornillo enroscado en la unidad base. La manivela permite controlar el tornillo de tal manera que la cabeza del mismo empuje la plataforma sustentada por los soportes antivibratorios.

Se suministra un recinto rígido de acero inoxidable con posibilidad de introducir un revestimiento acústico de prueba para comprobar la reducción de ruido producida. Ambos recipientes presentan perforaciones que facilitan el ajuste de tapones de diferentes materiales (PVC y lana de roca) y conductos suministrados.

Sobre la base del equipo existe un mecanismo de ajuste para asegurar la correcta posición del recinto rígido y comprobar como un buen cierre y ajuste permite que el ruido sea menor.

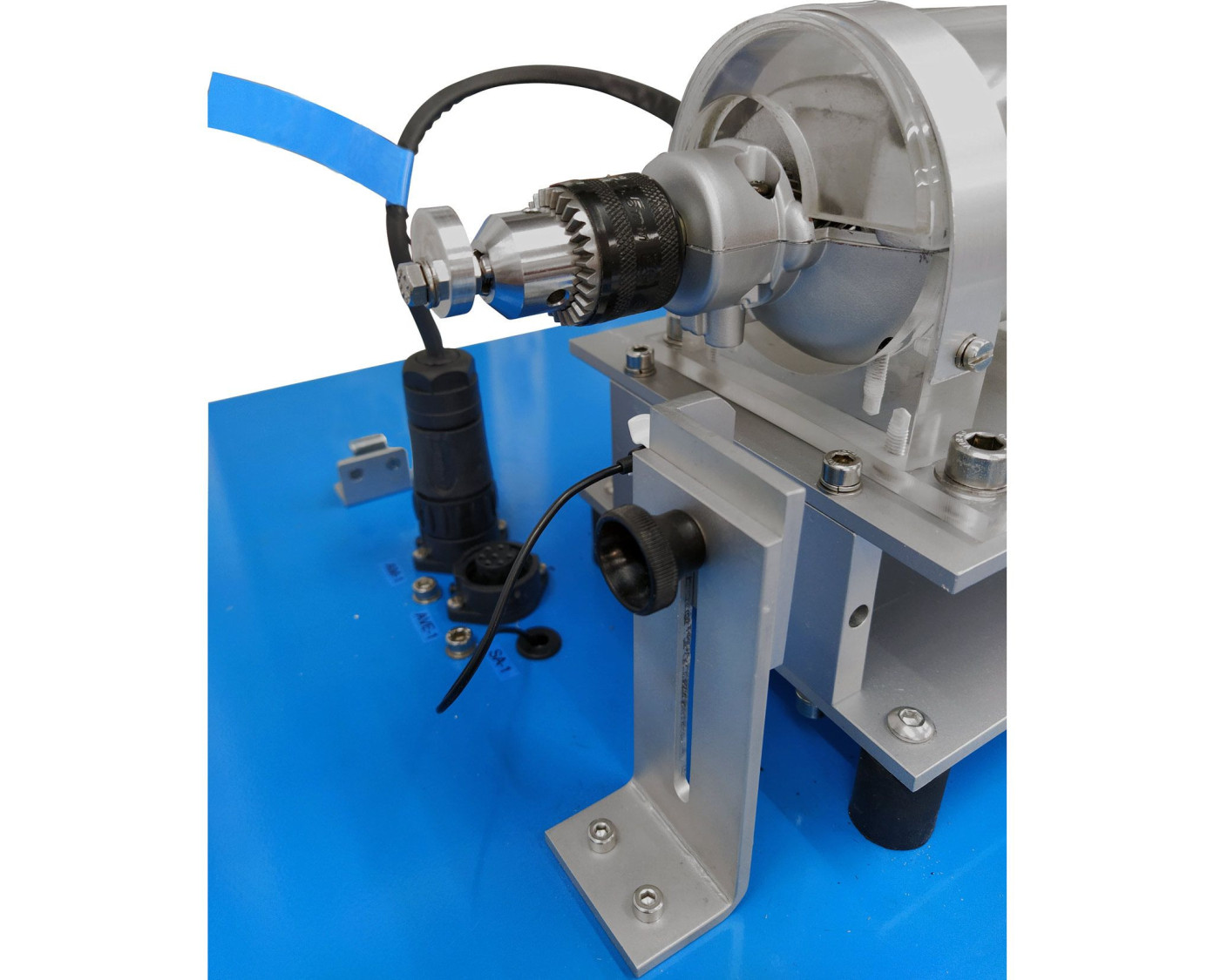

A la fuente de ruido del motor con caja de engranajes se puede acoplar un rotor excéntrico con el objetivo de incrementar la respuesta vibracional. También se puede fijar una barra de acero a la plataforma de soporte de tal manera que actúa como bloque de inercia y de esta forma estudiar como el ruido y el movimiento de la fuente vibrante se ven reducidos.

Con la fuente de ruido del ventilador, al recinto rígido se le pueden acoplar dos conductos a través de los cuales se mueve el aire simulando el ruido generado por un sistema de aire acondicionado. Ambos conductos disponen de material de atenuación de sonido y dos tubos vacíos interiores que deslizan en el interior de los recubrimientos con la finalidad de controlar la longitud efectiva de recubrimiento y comprobar que el efecto silenciador se reduce al insertar totalmente los tubos vacíos.

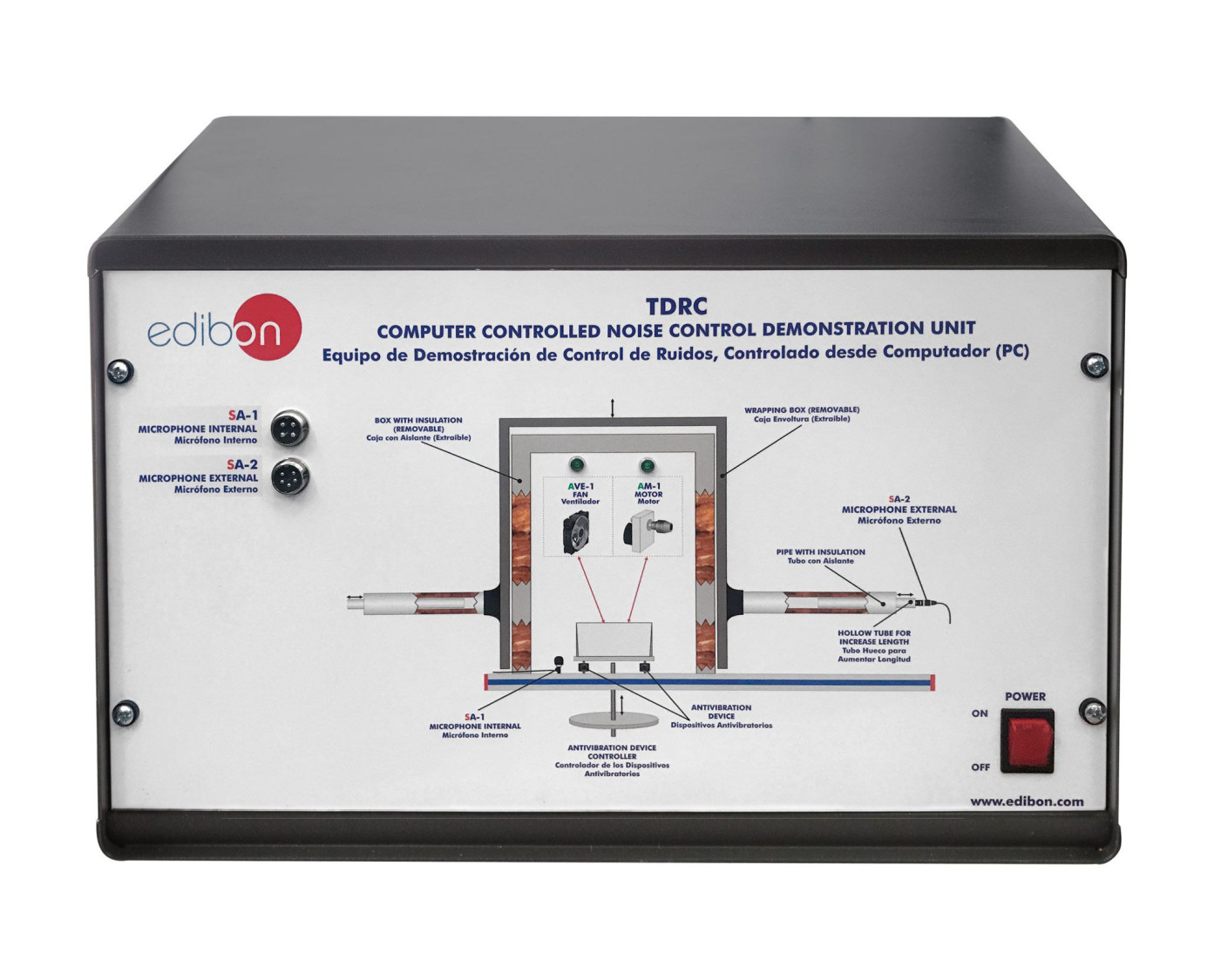

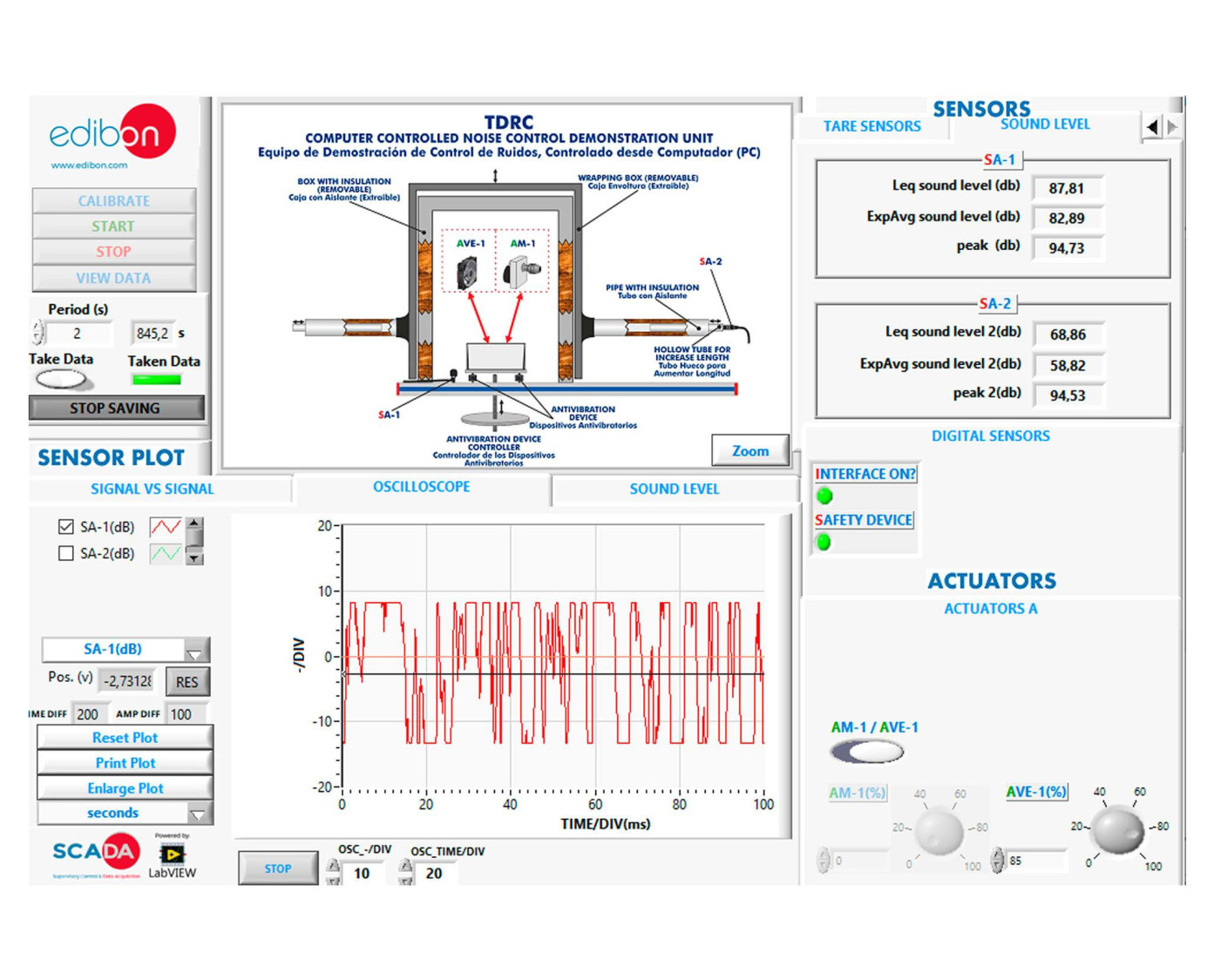

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.
