TFEB Equipo de Demostración de Flujo en Ebullición

FLOW BOILING DEMONSTRATION UNIT - TFEB

SISTEMAS INNOVADORES

El Equipo de Demostración de Flujo en Ebullición, "TFEB", tiene como componente principal un tubo de ensayo compuesto por dos tubosconcéntricos fabricado en vidrio. Este equipo ha sido diseñadopara el empleo del refrigerante SES36, libre de CFC´s, compatible con el Medioambiente.

Ver descripción general

NOTICIAS RELACIONADAS

Descripción General

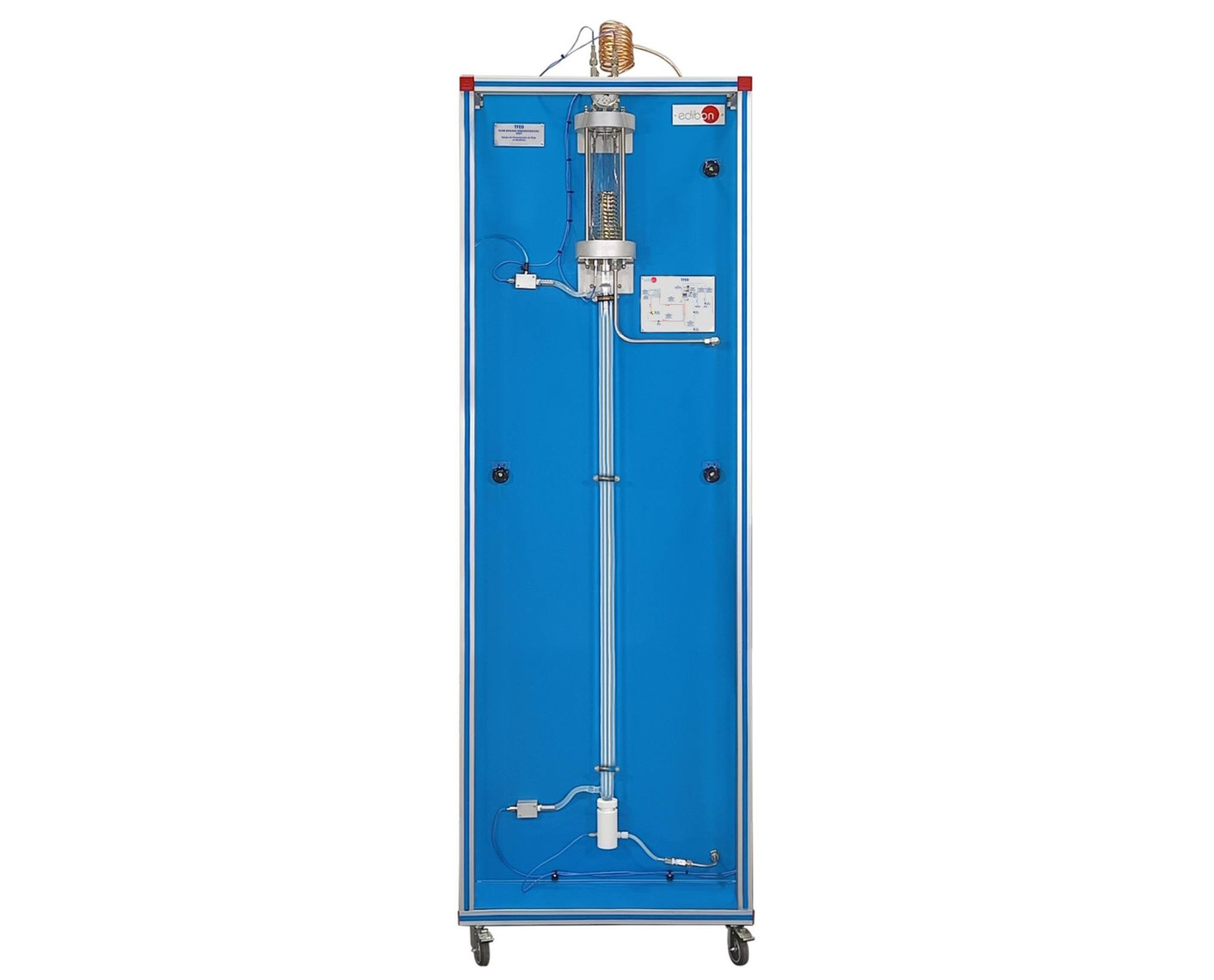

El Equipo de Demostración de Flujo en Ebullición, "TFEB", tiene como componente principal un tubo de ensayo compuesto por dos tubosconcéntricos fabricado en vidrio. En estos dos tubos circulan a contracorriente dos fluidos: refrigerante que circula por el interior demanera ascendente por convección y agua caliente que circula por el tubo exterior de forma descendente. Este equipo ha sido diseñadopara el empleo del refrigerante SES36, libre de CFC´s, compatible con el Medioambiente.

Circuito de refrigerante:

En el circuito principal será donde el estudiante visualice las distintas etapas del flujo bifásico. Este circuito está compuesto por:

  • Tubo interior de vidrio concéntrico, donde circula líquido refrigerante.
  • Válvula de regulación de caudal de entrada al tubo de ensayo.
  • Depósito de condensación, que se completa con un manómetro que nos permite determinar la existencia de aire en el sistema,una válvula de seguridad para protegerlo de posibles excesos de presión. Mediante un sensor visualizaremos la temperatura dellíquido refrigerante en el interior del depósito. Mediante otro sensor se determina la temperatura del vapor saturado en el interiordel depósito de condensación.

Circuito de calefacción:

Básicamente, este segundo circuito está compuesto por:

  • Tubo de vidrio exterior concéntrico, a través del que circula agua caliente con la misión de transferir calor al flujo del tubo interior.
  • Baño termostático, con resistencia de 600 W, que calienta el agua del depósito.
  • Bomba centrífuga de recirculación.

La potencia eléctrica consumida por la resistencia es controlada desde el baño termostático.

Para la valoración de la transferencia de calor se dispone dos sensores de temperatura en el líquido refrigerante, a la entrada y a la salidade los tubos concéntricos.

Finalmente en el depósito de condensación se dispone de una válvula de seguridad que a su vez podemos utilizar para la carga derefrigerante.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Demostración visual de las distintas modalidades de flujo en ebullición
  2. Relación entre la presión y la temperatura.
  3. Condensación de película.
  4. Observación de:
  • Corriente monofásica de líquido.
  • Ebullición subenfriada.
  • Flujo de burbujas.
  • Régimen taponado.
  • Película anular.
  • Ebullición en película.
  • Flujo de neblina.
  • Corriente monofásica de vapor.
  1. Demostración del proceso de calentamiento acompañado por la formación de vapor dentro de un tubo, incluyendo:
  • Circulación por convección natural.
  • Nucleación en líquido subenfriado y saturado.
  • Transferencia de calor convectiva de líquido subenfriado.
  • Arrastre de gotas.
  • Flujo anular.
  • Secado completo de vapor sobrecalentado.
  1. Demostración del efecto del aire en condensadores.
  2. Demostración del flujo bifásico con aumento del contenido en vapor.
  3. Efecto del caudal en el proceso de evaporación.
  4. Efecto de la temperatura en el proceso de evaporación.
  5. Efecto de la presión en el proceso de evaporación.
