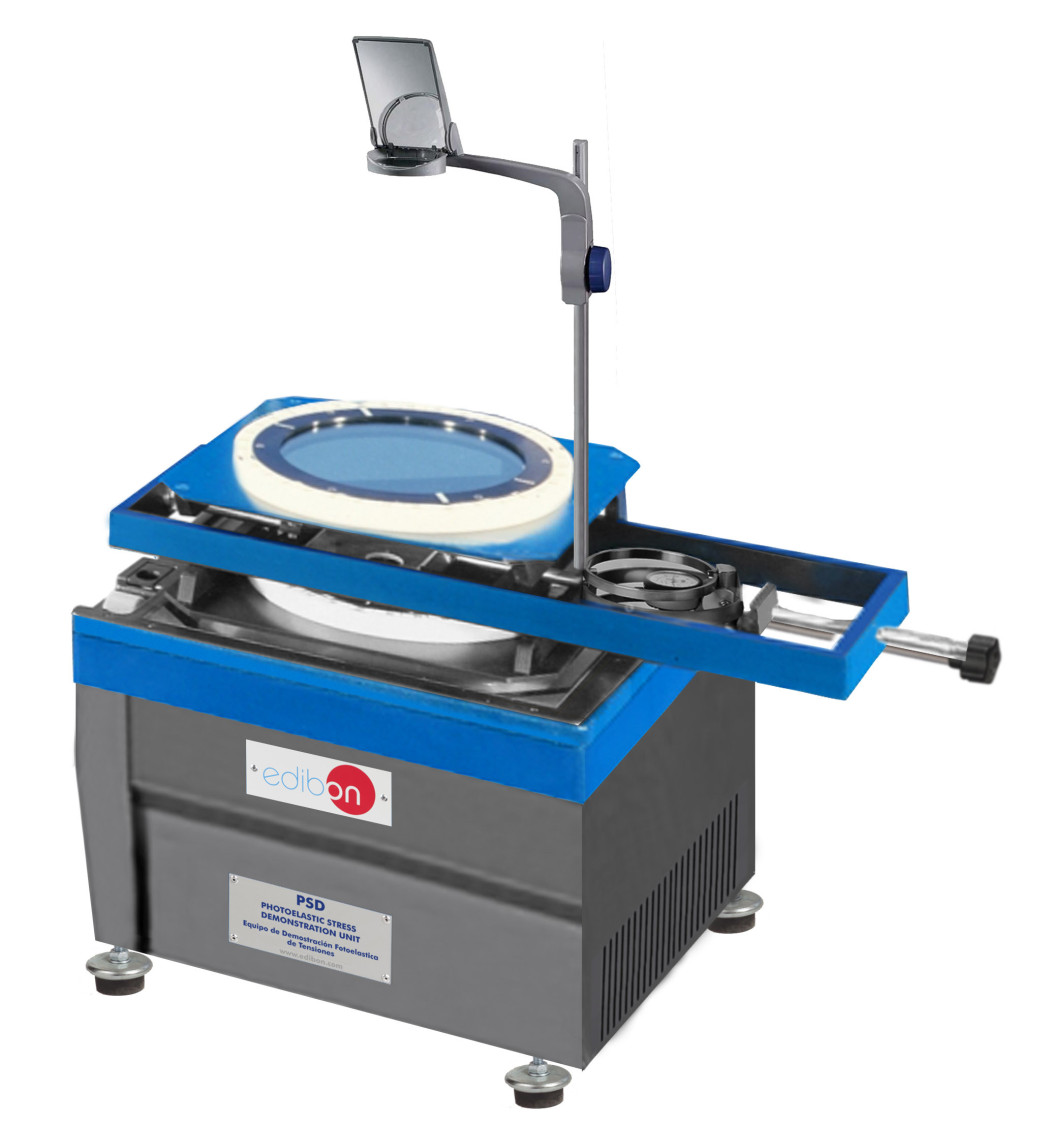

PSD Equipo de Demostración Fotoelástica de Tensiones

El Equipo de Demostración Fotoelastica de Tensiones, "PSD", está formado por un bastidor donde se colocan las probetas de ensayo. Las probetas están fabricadas de un material transparente especial que tiene un efecto de doble refracción óptica bajo la acción de una carga mecánica.

Las distintas probetas se someten a carga aplicando fuerzas externas y se iluminan con una luz polarizada (elemento requerido). La carga se aplica mediante un husillo, permitiendo aplicar fuerza de tracción o de compresión, la cual es medida mediante un dinamómetro.

Los filtros polarizadores representan la distribución de las tensiones en colores. Mediante el uso de luz blanca o monocromática y una configuración diferente de polarizador/analizador lineal y circular podemos obtener la dirección de las tensiones principales y la diferencia de tensiones principales. Se incluye filtro para generar luz monocromática.

El Equipo de Demostración Fotoelastica de Tensiones, "PSD", requiere la fuente de luz.
